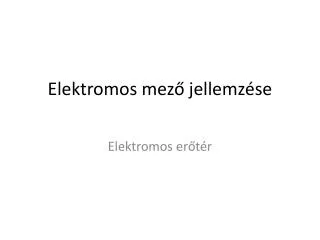

  1. Elektromos mezőjellemzése Elektromos erőtér

  2. Elektromos erőtér Az elektromos kölcsönhatáshoz nem kell a testeknek érintkezniük. Akkor is létrejönnek, ha légüres térben végezzük el a kísérletet. Az elektromos töltéssel rendelkező testek nem közvetlenül hatnak egymásra, hanem az elektromos mező vagy más néven elektromos erőtér közvetítésével.

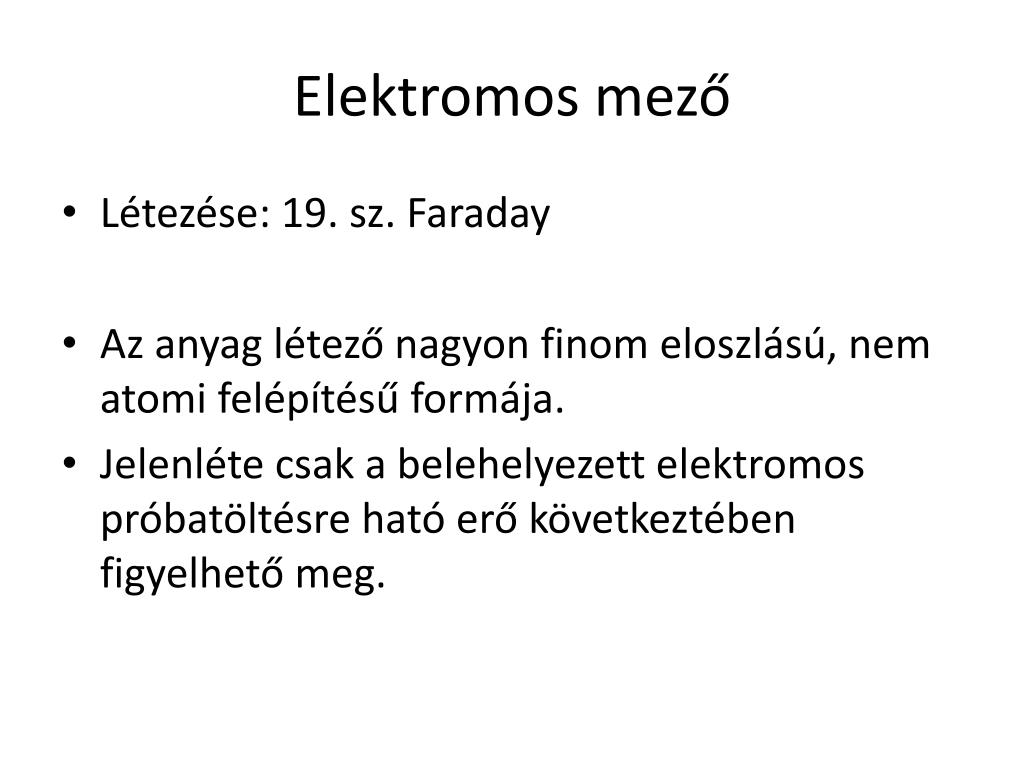

  3. Elektromos mező • Létezése: 19. sz. Faraday • Az anyag létező nagyon finom eloszlású, nem atomi felépítésű formája. • Jelenléte csak a belehelyezett elektromos próbatöltésre ható erő következtében figyelhető meg.

  4. Az elektromos térerősség (E) FA EA A FB q próbatöltés EB B Elektromosan feltöltött test FA ,FB :Coulomb-erők

  5. Az elektromos térerősség Az elektromos mezőt valamely pontjába a próbatöltésre ható erő (F) és a próbatöltés (q) hányadosával jellemezzük. Ennek a hányadosnak a neve: elektromos térerősség, vektormennyiség! Jele: E , iránya: Coulomb-erő iránya Kiszámítása: E= Mértékegysége: F q N C

  6. Egy Q pontszerű töltés elektromos mezeje F A q próbatöltésre ható Coulomb erő EQ q r Q r-két töltés távolsága

  7. Feladat • Egy kis golyónak 10-7 töltést adunk. Mekkora lesz a térerősség nagysága golyó felett 30 cm magasságban?

  8. Elektromos mező szemléltetéseerővonalakkal Erővonalak tulajdonságai: • Az erővonalakhoz húzott érintő megadja a térerősség irányát. • Az erővonalak sűrűsége megadja a térerősség nagyságát. Például: pontszerű pozitív töltés elektromos mezeje:

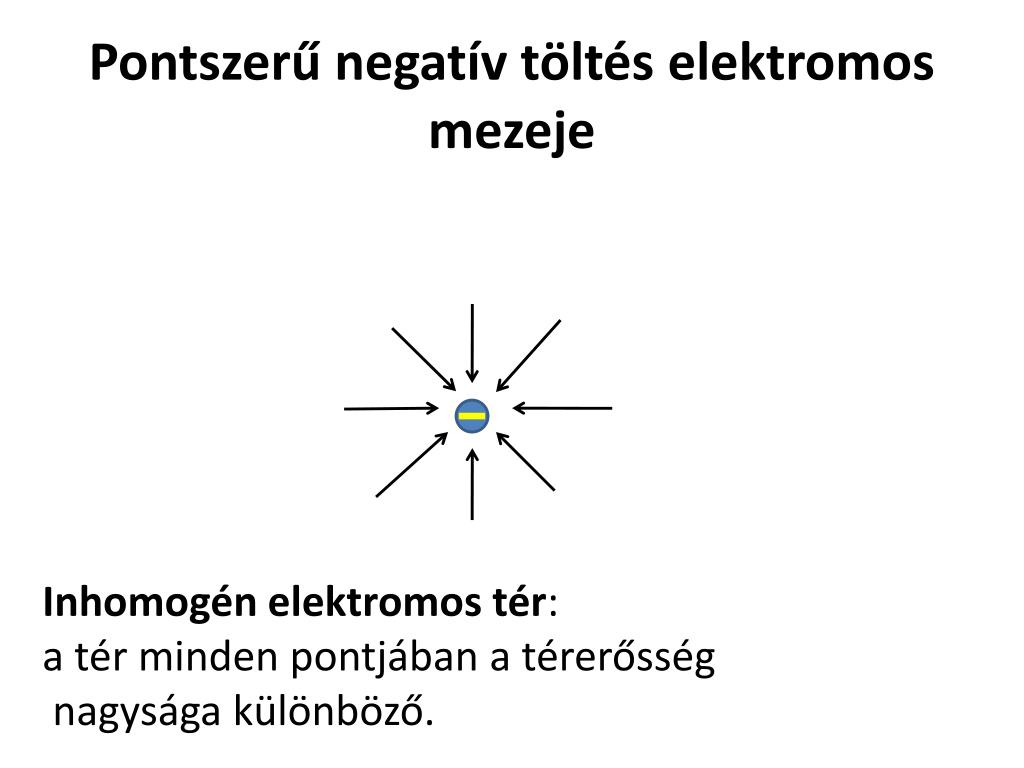

  9. Pontszerű negatív töltés elektromos mezeje Inhomogén elektromos tér: a tér minden pontjában a térerősség nagysága különböző.

  10. Két feltöltött fémlemez közti elektromos mező Homogén elektromos tér: a tér minden pontjában a térerősség nagysága ugyanakkora.

  11. Elektroszmog Negatív hatás

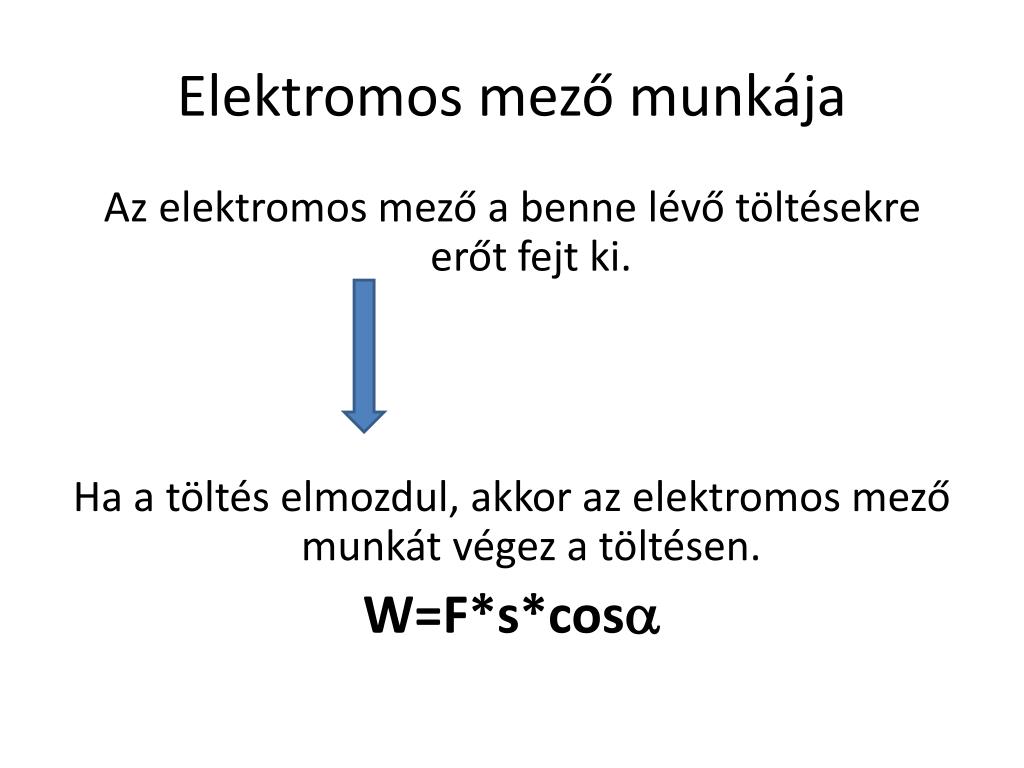

  12. Elektromos mező munkája Az elektromos mező a benne lévő töltésekre erőt fejt ki. Ha a töltés elmozdul, akkor az elektromos mező munkát végez a töltésen. W=F*s*cos

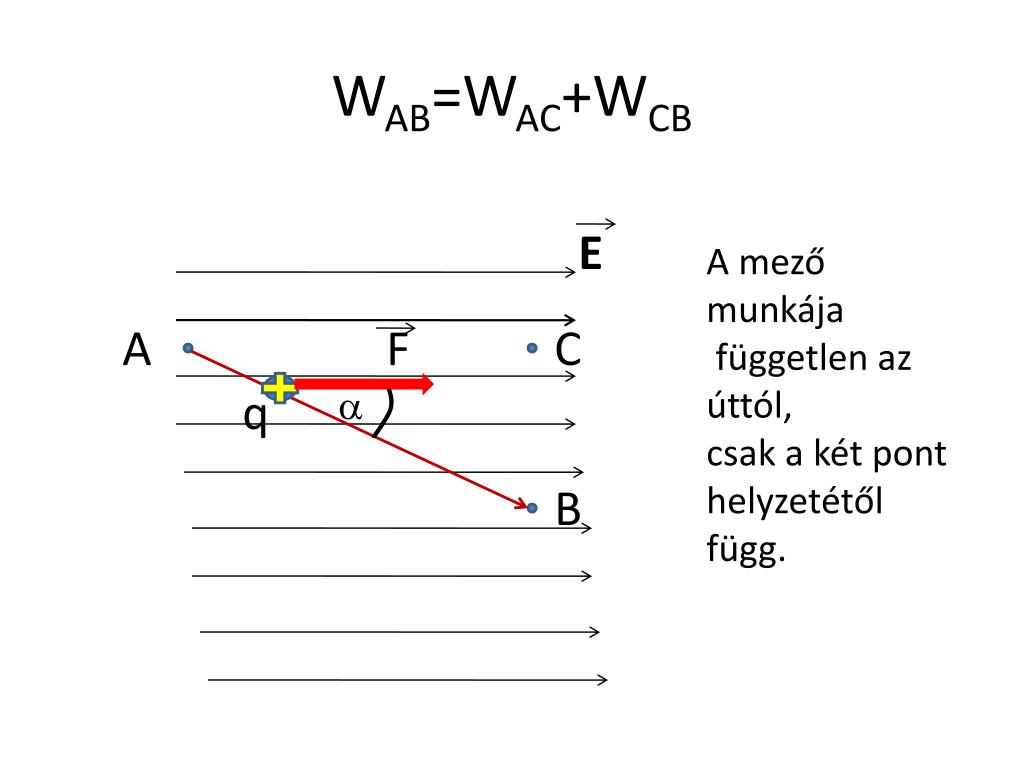

  13. WAB=WAC+WCB E A mező munkája független az úttól, csak a két pont helyzetétől függ. A F C q  B

  14. Tapasztalat Két pont között elmozduló próbatöltésen a mező munkájának és a próbatöltésnek a hányadosa állandó. • Független a próbatöltéstől, ezért a két pont közötti elektromos mező jellemzésére alkalmas. • A hányados neve elektromos feszültség. Jele: U Mértékegysége: V (Volt)= J/C

  15. Feszültség jellemzői • Előjeles mennyiség. • Az UAB feszültség pozitív, ha a próbatöltés az A-ból B-be a térerősség irányába halad.

  16. 1 Volt feszültség • 1 Volt a feszültség az elektromos mező két pontja között, ha a mező 1 C töltést 1 J munkával visz át egyik pontból a másikba.

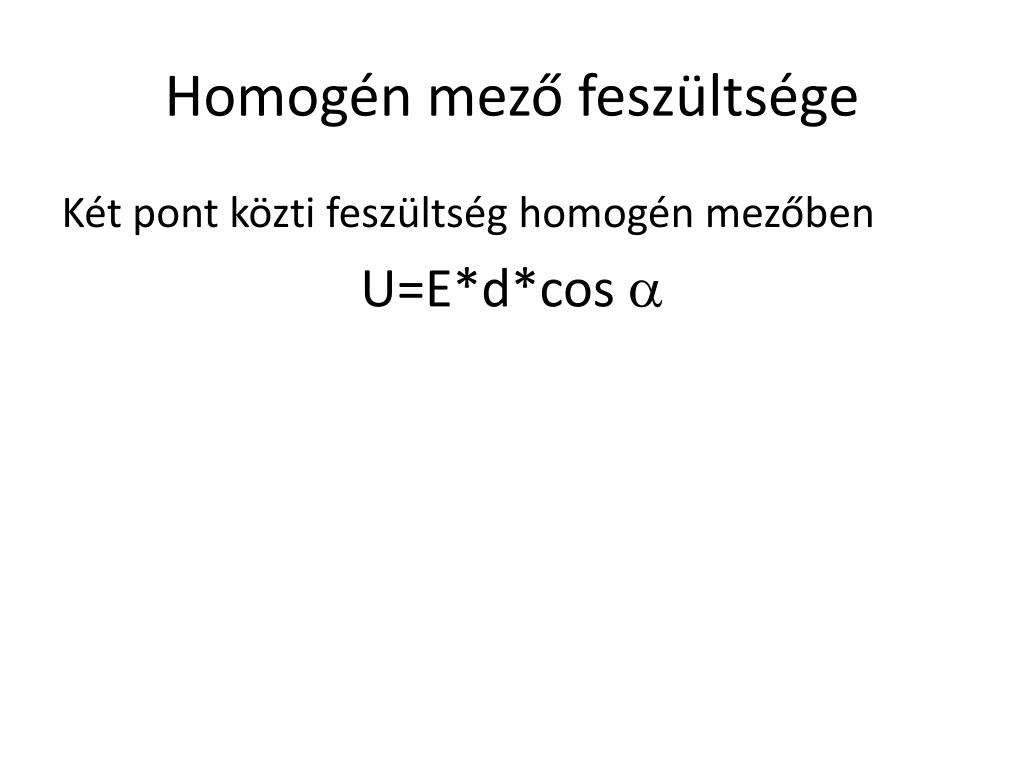

  17. Homogén mező feszültsége Két pont közti feszültség homogén mezőben U=E*d*cos 

  18. Potenciál • Gyakran egy közös O ponthoz viszonyítva adják meg a feszültséget. Ilyenkor: UAO=UA • A közös ponthoz viszonyított feszültség neve: potenciál. • A potenciál pontonként jellemzi a mezőt. • A feszültség két pont potenciáljának a különbsége.
