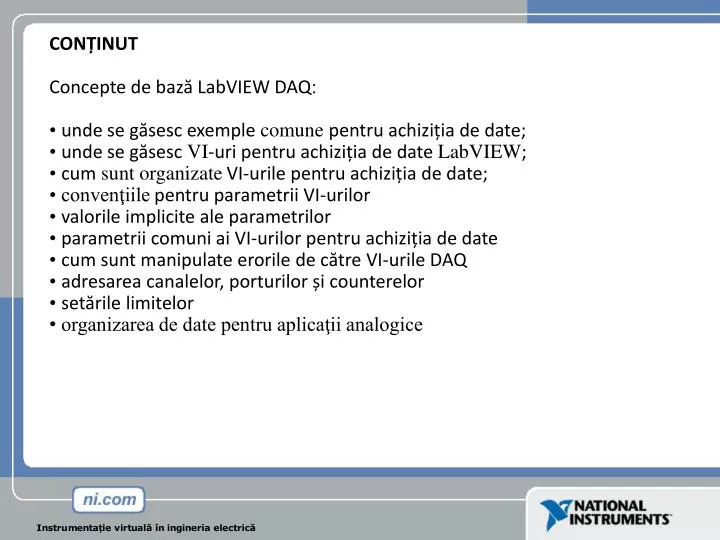

  1. CONȚINUT • Concepte de bază LabVIEW DAQ: • • unde se găsesc exemple comune pentru achiziția de date;• unde se găsesc VI-uri pentru achiziția de date LabVIEW;• cum sunt organizate VI-urile pentru achiziția de date;• convenţiile pentru parametrii VI-urilor• valorile implicite ale parametrilor• parametrii comuni ai VI-urilor pentru achiziția de date• cum sunt manipulate erorile de către VI-urile DAQ• adresarea canalelor, porturilor și counterelor• setările limitelor • organizarea de date pentru aplicaţii analogice

  2. PaletaFunctions»Data Acquisition conține următoarele subpalete clasificate după cum urmează: • Analog Input VIs • Analog Output VIs • Digital I/O VIs • Counter VIs • Calibration and Configuration VIs • Signal Conditioning VIs

  3. Majoritatea subpaletelor de VI-uri le grupează pe acestea după funcționalitate, după cum urmează: • Easy VIs • Intermediate VIs • Utility VIs • Advanced VIs

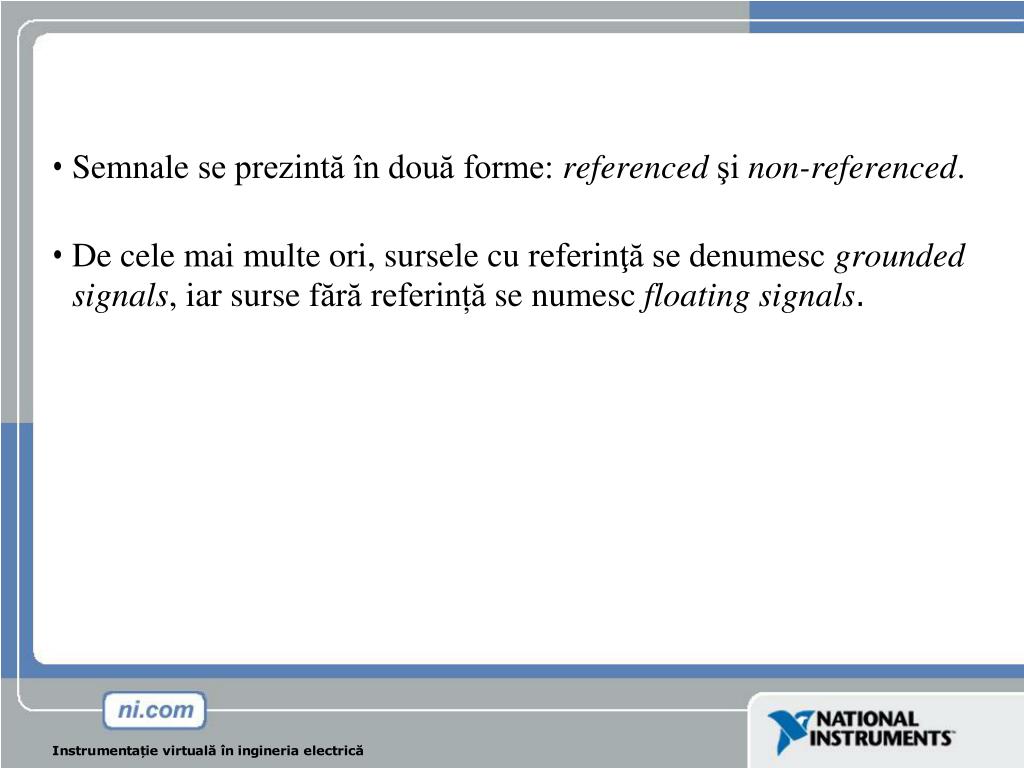

  4. Semnale se prezintă în două forme: referenced şi non-referenced. • De cele mai multe ori, sursele cu referinţă se denumesc grounded signals, iarsurse fără referință se numesc floating signals.

  5. Grounded signal (RSE)

  6. Floating signal (DIFF)

  7. Convertoare analog-numerice (CAN) Un CAN este un circuit care primeşte la intrare o mărime analogică şi furnizează la ieşire un număr (o combinaţie de biţi) care constituie o aproximare a mărimii de intrare. Acest proces se numeşte cuantificare şi se realizează prin împărţirea domeniului analogic de la intrare (care conţine o infinitate de valori) într-un număr finit de intervale egale, numite “cuante”, cărora li se atribuie un număr. Mărimea unei cuante (rezoluţia sistemului) este determinată de mărimea domeniului de intrare analogic şi de numărul de intervale în care se împarte domeniul de intrare, de unde rezultă că reprezentarea informaţiei sub formă numerică se face cu introducerea unei erori, numită “eroare de cuantificare”.

  8. Amplitude and Level Measurements (Not in Base Package) Contains the following options: DC—Acquires a DC measurement of Signals. RMS—Calculates the root mean square value of Signals. Apply window—Applies a low side lobe window to Signals. This option is available only when you place a checkmark in the DC or RMS checkbox. Use smoothing windows to taper the sharp transitions in the effective signal. You do not typically use windows if you can acquire an integer number of cycles of the signal or if you are analyzing noise spectra. Maximum peak—Measures the most positive peak in Signals. Minimum peak—Measures the most negative peak in Signals. Peak to peak—Measures the most positive peak to the most negative peak in Signals. Cycle average—Measures the mean level of one complete period of a periodic input signal. Cycle RMS—Calculates the root mean square value of one complete period of a periodic input signal.

  9. NI USB-6009 Low-Cost, Bus-Powered Multifunction DAQ for USB – 12- or 14-Bit, up to 48 kS/s, 8 Analog Inputs

  10. NI USB-600914-Bit, 48 kS/s Low-Cost Multifunction DAQ • 8 analog inputs (14-bit, 48 kS/s) • 2 analog outputs (12-bit, 150 S/s); 12 digital I/O; 32-bit counter • Bus-powered for high mobility; built-in signal connectivity • OEM version available • Compatible with LabVIEW, LabWindows/CVI, and Measurement Studio for Visual Studio .NET • NI-DAQmx driver software and NI LabVIEW SignalExpress LE interactive data-logging software

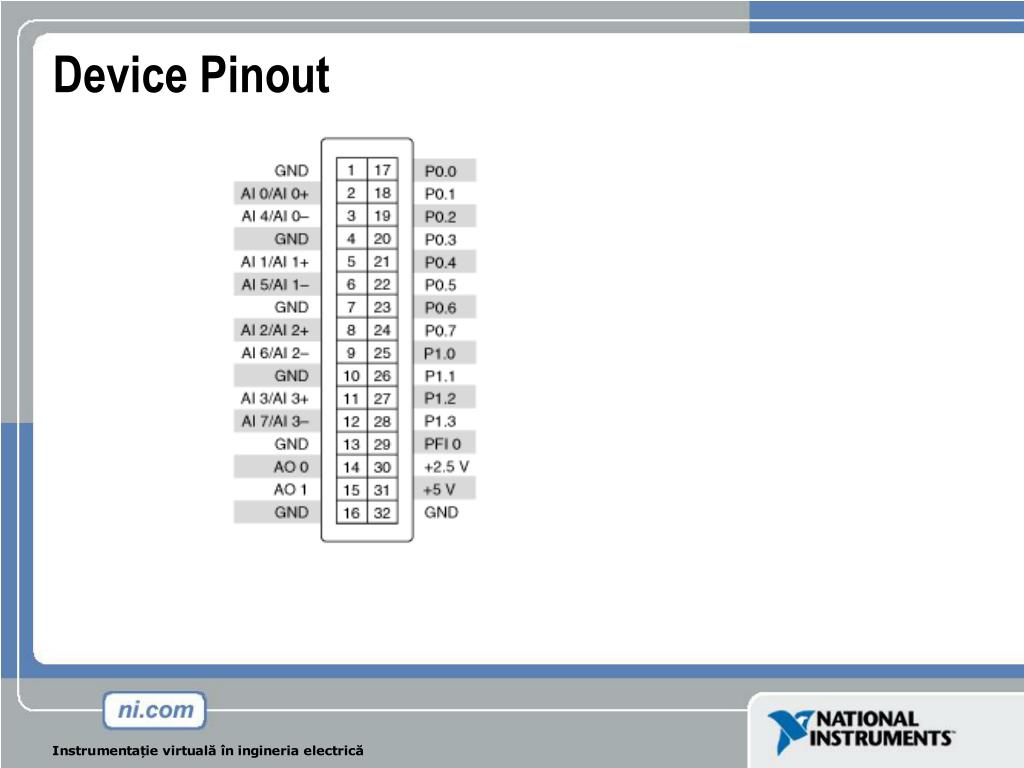

  11. Device Pinout NI USB-6009

  12. Test panel

  13. Measurement & Automation Explorer

  14. Cea mai mică valoare detectabilă se calculează cu formula: Exemplu: pentru o placă de achizitie cu un domeniu de 0 - 10V, amplificare 1 și o rezoluție de 12 biți: Prin urmare o tensiune de 2.1 V nu poate fi detectată cu această placă. În schimb tensiunea de 2.1 V poate fi detectată cu o placă cu rezoluția de 16 biți și un domeniu de ±10V, pentru care cea mai mică valoare detectabilă este:
