i love CS100

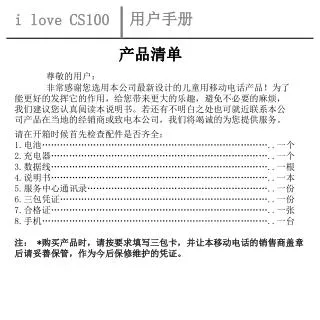

1. i love CS100 用户手册 产品清单 尊敬的用户： 非常感谢您选用本公司最新设计的儿童用移动电话产品！为了能更好的发挥它的作用，给您带来更大的乐趣，避免不必要的麻烦，我们建议您认真阅读本说明书。若还有不明白之处也可就近联系本公司产品在当地的经销商或致电本公司，我们将竭诚的为您提供服务。 请在开箱时候首先检查配件是否齐全： 1.电池…………………………………………………………………..一个 2.充电器………………………………………………………………..一个 3.数据线………………………………………………………………..一根 4.说明书………………………………………………………………..一本 5.服务中心通讯录……………………………………………………..一份 6.三包凭证……………………………………………………………..一份 7.合格证………………………………………………………………..一张 8.手机…………………………………………………………………..一台 注： *购买产品时，请按要求填写三包卡，并让本移动电话的销售商盖章后请妥善保管，作为今后保修维护的凭证。

2. i love CS100 用户手册 目录 1.产品介绍……………………………………………… 1 2.主要功能……………………………………………… 1 3.产品参数……………………………………………… 2 4.使用入门……………………………………………… 4 4.1产品配件………………………………………………… 4 4.2电池充电………………………………………………… 4 4.3UIM卡安装……………………………………………… 5 5.产品总体外观………………………………………… 6 5.1外观及按键名称………………………………………… 6 5.2按键功能描述…………………………………………… 7 6.设置键号码操作……………………………………… 9 6.1设置号码………………………………………………… 9 6.2修改密码………………………………………………… 10 6.3密码恢复默认值………………………………………… 10

3. i love CS100 用户手册 7.设备操作…………………………………………………11 7.1开/关机…………………………………………………… 11 7.2接听/挂断电话…………………………………………… 11 7.3拨打电话……………………………………………………12 7.4铃声设置……………………………………………………12 7.5SOS功能…………………………………………………… 13 7.6指示灯………………………………………………………13 7.7音量调节……………………………………………………14 7.8锁机…………………………………………………………14 8.监听………………………………………………………15 9.低电量告警…………………………………………………….19 10.问题及相关注意事项………………………………… 19 10.1故障处理…………………………………………………19 10.2保养手机…………………………………………………20 10.3注意事情…………………………………………………20 10.4安全事项…………………………………………………21

4. i love CS100 用户手册 1.产品介绍： i LOVE CS100是一款轻便小巧的CDMA数字移动电话机，同时也是具有快速定位，室内定位等特点的个人定位设备。 本产品具有4个预置的电话号码和1个SOS按键，用户可通过配套的服务平台网站设置数字按键及SOS按键拨出号码。 本产品实现了拨出号码限制，SOS按键报警，实时位置查询及基本语音通话功能，还可以通过配套服务平台网站查询方式获取终端的相关信息。 2.主要功能： • 全球定位系统（GPS）实时定位 • SOS一键报警 • 语音通话 • 拨出号码限制 • 来电指示(扬声器 1

5. i love CS100 用户手册 3.产品参数： • 硬件特性 • CDMA兼容性: IS-95A/B & IS-2000 1X • 频率波段：CDMA 800 • 发射输出功率：CDMA 800：24 ± 1dBm（Max） • 接收灵敏度：＜ -104dBm • UIM 卡类型：RUIM, 2.85V • 发射波形质量()：0.944 • 时间误差：< ± 1uS • 频率误差：<± 300 Hz • 接受动态范围：> -25dBm • 最小输出功率：< -50dBm • 铃声音量：大于90dB • 关机电压：3.3V • 待机电流：<4mA • MIDI：32Poly • 语音编码：EVRC • 尺寸: 74mm*43.5mm*17.8mm • 重量: 约55克（含电池） 2

6. i love CS100 用户手册 • 电池特性 • 电池规格: 850mAh • 通话时间: 4 hours • 待机时间: 200 hours • 环境特性 • 工作温度范围: -10°C to +50°C • 储存温度范围: -30°C to + 60°C • 相对湿度: 10% to 95% • 大气压强: 86kPa~106kPa • 环境噪声: ≤ 60dB (A) • 接口特性 • Mini USB接口: 支持充电和单声道耳机（带麦克） • 11个按键: SOS / 通话 / 挂断 / 图标键*4 / 音量调节*2／锁机键 ／电源按键 • 3个LED 指示灯: 电源 / CDMA网络 / GPS 3

7. i love CS100 用户手册 4.产品参数： 4.1产品配件 1．Baby phone主机 2．850mAh锂聚合物电池 3．Mini USB 旅行充电器 4．Mini USB充电线 4.2电池充电 • 注意： • 首次使用本机时，应确保电池电量充足。 • 将充电器的连接线插头插入本产品 MINI USB数据接口中，将充电器插到电源插座上。 • 在充电过程中，电源指示灯快闪。 • 当充电完成时，电源指示灯熄灭。 • 也可通过USB数据线将本机连接PC进行充电。 • 充电时间大约为4小时 4

8. i love CS100 用户手册 4.3 UIM卡安装 • 关闭本产品后，向下滑出电池盖，然后掀起并取出电池；(①②) • 按照图示向右解开UIM卡插槽上方的锁片，轻轻向上打开UIM卡插槽，将UIM卡放入插槽中，确保UIM卡的金色触点朝下，然后合上UIM卡插槽锁片锁定；(③) • 装上电池并合上电池盖。(④) ② ② ① ④ ③ 5

9. i love CS100 用户手册 5.产品总体外观： 5.1外观及按键名称 6

10. i love CS100 用户手册 5.2按键功能描述 7

11. i love CS100 用户手册 指示灯/MINI USB接口描述： 8

12. i love CS100 用户手册 6.设置键号码的操作： 6.1设置号码 主控用户通过编辑短信发送给子用户: SETNUM,11111,KEY1,号码 号码类型:“KEY1”，“KEY2”，“KEY3”，“KEY4”， “CONTROL”、“PT”。 新用户一定要设置”CONTROL”,和”KEY1”保持一致. PT：表示后台号码(1065902051119622002)， 在SOS过程中短信将发往这个号码。 注: * 短信内容涉及的字母均不分大小写 * 初始状态下密码为11111。 * 命令格式内逗号不可省略 * 可通过PC工具进行号码设置,登陆公司网址: www.3gfunsun.com,下载PC工具. 9

13. i love CS100 用户手册 安装完成,运行后,界面如下: 13

14. i love CS100 用户手册 6.2修改密码 主控用户编辑短信发给子用户: MM,11111,***** 11111为原始密码。 *****为新密码。 修改成功后，会收到提示短信“密码更改成功”。 *考虑到密码的重要性，在购买终端后，请尽快修改 密码。 6.3密码恢复默认值 主控用户编辑短信发给子用户: MMRST 命令执行后，密码恢复为默认值11111.并且回复信息给 主控用户“密码恢复成功，默认密码为11111”。 10

15. i love CS100 用户手册 7.设备操作： 7.1开/关机 • 开机：开机时长按后也会先振动下，然后灯显示红色长亮（未检测到卡）->红色快闪（检测到卡，未注册到网络）->绿色慢闪（开机成功）。 主控用户会收到短信”终端已开机“ • 关机：持续按电源键3秒以上，手机会预先振动一次，运行关机程序,当CDMA指示灯熄灭后则已关机。 主控用户会收到短信” 终端已关机“ 开/关键 11

16. i love CS100 用户手册 7.2接听/挂断电话 有来电时，按下通话键接听来电，按挂断键拒接来电或结束通话。 本终端具有来电时间段限制功能: 周一到周五,8:00~18:00,只接听四个快捷键设置的号码,来电时,系统会默认为”振动“模式,也可以设置成”振动+铃音”主用户编辑短信给子用户: RRING 主控用户会收到”守护宝终端的振铃设置成功,谢谢!“ 也可以重新恢复成振动模式,主控用户编辑短信给子用户: RVIBRATE 主控用户会收到“守护宝终端的恢复振动设置成功,谢谢!” 时间段以外,子用户能够接听所有来电,来电提醒为“振动+铃音”. 11

17. i love CS100 用户手册 7.3拨打电话 本机只能拨打预先设置的四个快捷键的号码 拨号时,长按快捷键,语音提示”正在拨号中……” 7.4铃声设置 本机内置10首铃音可供选择。 长按侧键（+键或-键）可以预览铃音.设置铃音时，待铃音播放时,按挂机键即可. 7.5 SOS功能 长按SOS键会有振动提示,主控用户会收到定位平台反馈的子用户的位置状况,并向主控用户拨打电话,执行强制监听. 12

18. i love CS100 用户手册 7.7音量调节 • 在通话过程中按侧键“+”增加音量，侧键“-”降低音量。 音量调节+∕― 7.8锁机 • 将锁机键推向下锁定按键，推向上解锁（如下图中标识）。 • 当键盘锁定功能开启后，除SOS键和开关机键外其他键均不能使用。但是在来电的情况下可以使用接听键接听电话/挂断键挂断电话并可使用音量键调节通话音量。 锁机键 14

19. i love CS100 用户手册 8.监听： 主控用户编辑短信给子用户,执行监听命令. 命令格式：JT（不区分大小写） 用于控制号码对终端环境的监听。终端收到该命令后，主动呼叫命令发起者。 注：*仅主控用户有效，其他注册号码无法进行监听 15

20. i love CS100 用户手册 9.低电量警告： 当电池低于某一值时，依次向所有注册号码发送短信，只发送一次，短信内容格式“Low Batt” 10.问题及相关注意事项; 10.1故障处理 19

21. i love CS100 用户手册 10.2保养手机 • 请勿擅自拆开或尝试修理手机。本产品只能由授权的维修人 员修理。 • 切勿将手机摔到地上或使其遭受剧烈振动。大力弯折机身。 • 切勿使用清洁剂清洁手机。只能使用柔软的干布。 • 切勿将手机放在后袋，因为坐下时可能会损坏电话。 • 避免触摸右侧外接插槽，因为其中的精密组件可能会遭受静电 的破坏。 10.3注意事项 • 请勿在本机充电或连接PC机状态时拔出电池。 • 如果本机不能完全关闭，请取出电池等待至少3秒后放回，然 后重启设备。 • 当来电响铃时，请先按接听键接通后，再将本机放在耳边，以 避免响铃声损伤耳朵。 • 请勿将设备放在过热或过于潮湿的地方，避免阳光直射，过高 的温度环境可能使设备损坏甚至引发电池爆炸。 • 请勿在飞机上或医疗设备附近使用本产品，否则会影响电子设 备和医疗仪器的正常工作。 20

22. i love CS100 用户手册 10.4安全事项 • 安全开机 • 当禁止使用手机或手机的使用会引起干扰或危险时，请不要开机 • 交通安全第一 • 请遵守当地的所有相关法律法规尽量使用双手驾驶汽车，驾车时使用手机应首先考虑交通安全 • 加油时应关机 • 在加油站、维修站或靠近燃料、化学制剂的地方。请不要使用手机 • 乘坐飞机时应关机 • 移动电话会造成干扰，在飞机上使用手机不仅危险而且是违法的。 • 在医疗设备附近应关机 • 医院或卫生保健机构可能会使用对无线频率敏感的设备。请有效遵守任何规章或制度。 • 干扰 • 所有的无线设备都可能受到干扰从而影响性能 • 在爆破地点附近应关机 • 请遵守任何相关的限制规定。请勿在进行爆破操作的地方使用本设备。 • 合理的使用 • 仅在正常位置下使用手机。开机后如非必要，不要无故用手触摸天线区域。 • 使用合格的维修服务 • 只有合格的维修人员才可以安装或修理本产品。 21
