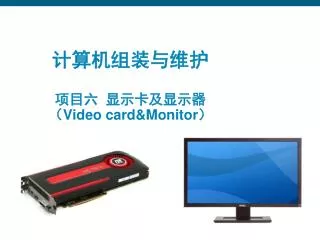

  1. 计算机组装与维护项目六 显示卡及显示器(Video card&Monitor)

  2. 主要内容 • 任务一:显示卡的结构及分类 • 任务二:显示卡选配参数 • 任务三:显示卡技术 • 任务四:显示器结构和分类 • 任务五:显示器选购参数 • 任务六:显示器技术 • 任务七:显示卡的安装方法 • 任务八:显示卡及显示器的测试

  3. 任务一:显示卡结构及分类 1、显示卡计算机中的作用 • 显示卡是主机与显示器之间连接的“桥梁”,作用是控制电脑的图形输出,负责将CPU送来的的影像数据处理成显示器认识的格式,再送到显示器形成图像。 • 显示卡的优劣决定了计算机图形处理能力的强弱。

  4. 任务一:显示卡结构及分类 2、显示卡的结构 ①、显示卡主板接口 ②、显示器接口 ③、电源管理 ④、散热系统(散热片和风扇) ⑤、显卡芯片(Graphic Processing Unit 简称 GPU) ⑥、显存芯片(VideoRAM)

  5. 任务一:显示卡结构及分类 3、显示卡的工作原理 Video RAM 数模转换 CPU GPU

  6. 任务一:显示卡结构及分类 4、显示卡的分类 • 集成显卡和独立显卡; • 普通显卡和专业显卡; • AGP显卡、PCI-E显卡; 注意:由于主板接口电压不同,不同类型显卡不可以混插

  7. 任务一:显示卡结构及分类 AGP接口显卡 4、显示卡的分类 PCI-E接口显卡

  8. 任务二:显示卡选配参数 1、显示芯片(GPU)、核心频率 显示芯片相当于电脑中CPU的地位,它的主要任务就是处理系统输入的视频信息并将其进行构建、渲染等工作。 与计算机主板相似,显卡型号同样使用显示芯片型号作为主要命名方式, 例如:“影驰GTX460上将版”,显示芯片为Nvidia GTX400(如下图)

  9. 任务二:显示卡选配参数 AMD-ATI

  10. 任务二:显示卡选配参数 2、品牌

  11. 任务二:显示卡选配参数 3、显存类型及大小 目前流行的显存类型为DDR4和DDR5,由于显卡内存和计算机内存在内部结构中存在差异,一般使用“GDDR”来代表显卡内存类型。 显存与系统内存一样,其容量也是多多益善,因为显存越大,可以储存的图像数据就越多,可显示的画面质量越高,目前主流的显存容量为1024MB,等级较高的显卡,显存高达4096MB。

  12. 任务二:显示卡选配参数 4、显存位宽 显存位宽是显存在一个时钟周期内所能传送数据的位数,位数越大则瞬间所能传输的数据量越大,这是显存的重要参数之一。目前市场上的显存位宽有128bit、256bit、384bit以及768bit。

  13. 任务二:显示卡选配参数 5、显示卡插槽 ①、PCI ②、PCI-E ③、AGP 注:目前主流的显卡接口为PCI-E*16 2.0 标准

  14. 6、显示器接口 ①、DVI接口(数字信号) ②、S端子(模拟,连接电视) ③、VGA接口(模拟信号) 任务二:显示卡选配参数

  15. 任务二:显示卡选配参数 双DVI DisplayPort HDMI (高清晰度多媒体接口)

  16. 任务三:显示卡技术 1、多卡技术 多卡技术是一项革命性平台创新技术,用户可在一块支持多卡技术的主板上搭配使用多款图形解决方案,从而智能地扩展图形性能。

  17. 任务三:显示卡技术 影驰 准7-Way SLI GeForce GTX 260+平台

  18. 任务三:显示卡技术 影驰 准7-Way SLI GeForce GTX 260+平台

  19. 任务三:显示卡技术 影驰 准7-Way SLI GeForce GTX 260+平台

  20. 任务三:显示卡技术 影驰 准7-Way SLI GeForce GTX 260+平台

  21. 2、核心显卡 任务三:显示卡技术

  22. 任务三:显示卡技术

  23. 显示器的分类 1、按照背光类型分类 : LCD、LED LCD液晶显示器本身不发光的,只能产生颜色变化,需要背光源才能看到显示的内容。 LED背光采用发光二极管作为背光光源,是未来最有希望替代LCD的技术。 LED的优势:屏幕可以做的更薄、画面效果更好、使用寿命长、更加省电、更加环保。 任务四:显示器结构和分类

  24. 任务四:显示器结构和分类 2、按照显示器尺寸分类:17英寸、19英寸、22英寸、24英寸等 3、按照屏幕比例分类:普屏(4:3)、宽屏(16:9、16:10)

  25. 任务五:显示器选购参数 1、显示器接口 根据显示卡接口选购显示器,一般常见的显示器接口为:VGA、DVI接口,高端显示器还会配有HDMI、DisplayPort接口

  26. 任务三:显示器选购参数 2、品牌

  27. 任务五:显示器选购参数 3、尺寸与分辨率 屏幕分辨率,是指显示器所能显示的像素的多少。显示器可显示的像素越多,画面就越精细,同样的屏幕区域内能显示的信息也越多,所以分辨率是个非常重要的性能指标之一。 液晶显示器的最佳分辨率 • 17寸和19寸普屏的是1280×1024 • 19宽屏的是1440×900 • 20寸宽屏的是1920×1050

  28. 任务五:显示器选购参数 4、响应时间 所谓响应时间是液晶显示器各像素点对输入信号反应的速度,即像素由暗转亮或由亮转暗所需要的时间。数值越小越好 CRT的响应时间为1-3ms,一般不考虑这个参数 LCD的响应时间目前主流为6ms以内 • 30毫秒=1/0.030=每秒钟显示33帧画面; • 25毫秒=1/0.025=每秒钟显示40帧画面; • 16毫秒=1/0.016=每秒钟显示63帧画面; • 12毫秒=1/0.012=每秒钟显示83帧画面。 • 6毫秒=1/0.005=每秒钟显示200帧画面。

  29. 任务五:显示器选购参数 5、对比度和亮度 对比度是屏幕上同一点最亮时(白色)与最暗时(黑色)的亮度的比值,高的对比度意味着相对较高的亮度和呈现颜色的艳丽程度。 对比度单位为: XX:1 例如:100万:1 亮度单位为:堪德拉每平米(cd/m2) 例如:250cd/m2

  30. 任务五:显示器选购参数 6、坏点 包括了亮点,暗点,彩点等多种情况。 根据国家规定,三个亮点或者三个暗点,都算正常合格的。

  31. 任务六:显示器技术 无线显示器

  32. 任务六:显示器技术 3D显示器

  33. 任务六:显示器技术 触摸屏显示器

  34. 任务六:显示器技术 电视功能显示器

  35. 习题 1、显卡的性能及功能主要取决于( )  A、显示芯片    B、显存       C、内存       D、显示器 2、VGA插座输出的是()信号  A、模拟   B、数字      C、音频      D、网络 3、对于LCD显示器,( )坏点内表示“合格产品”  A、无坏点      B、1个       C、2个         D、3个 4、现在( )显卡已经成为了个人计算机的基本配置和市场主流。 A、AGP    B、PCI    C、PCI-E    D、以上都不对 5、简述显示卡的工作原理。
