Paretův diagram. Ing. Zdeněk Aleš, Ph.D. prof. Ing. Václav Legát, DrSc. Systémy řízení jakosti – cvičení Katedra jakosti a spolehlivosti strojů , TF , ČZU Praha. Úvod.
E N D

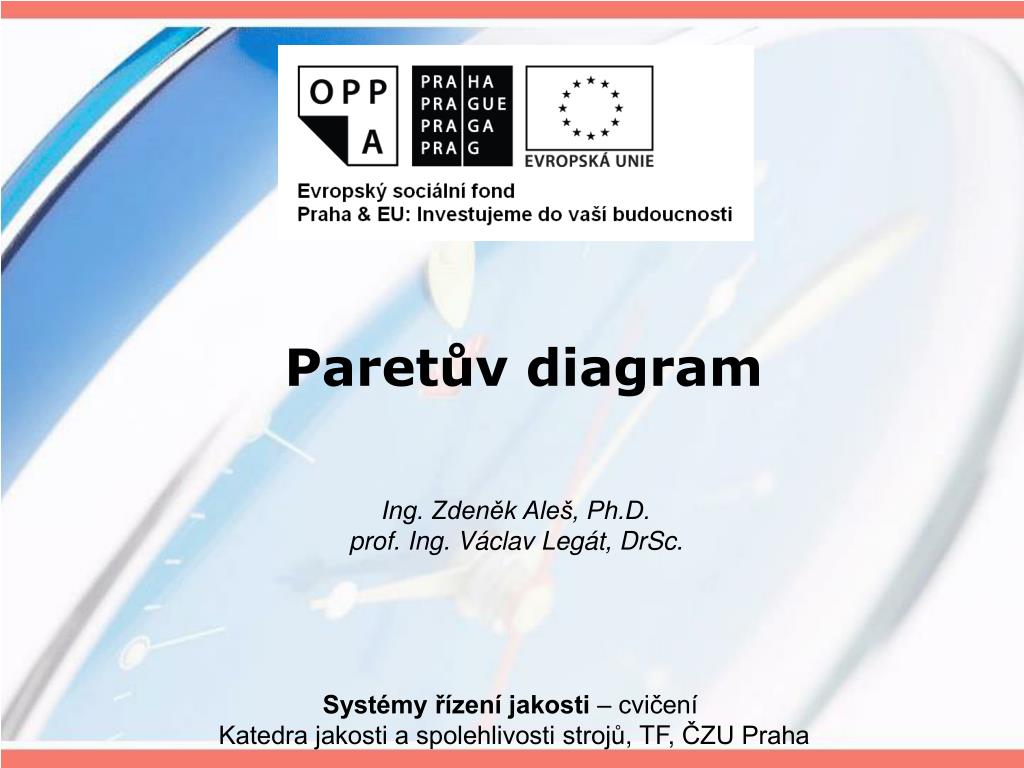

Paretův diagram Ing. Zdeněk Aleš, Ph.D. prof. Ing. Václav Legát, DrSc. Systémy řízení jakosti – cvičení Katedra jakosti a spolehlivosti strojů, TF, ČZU Praha

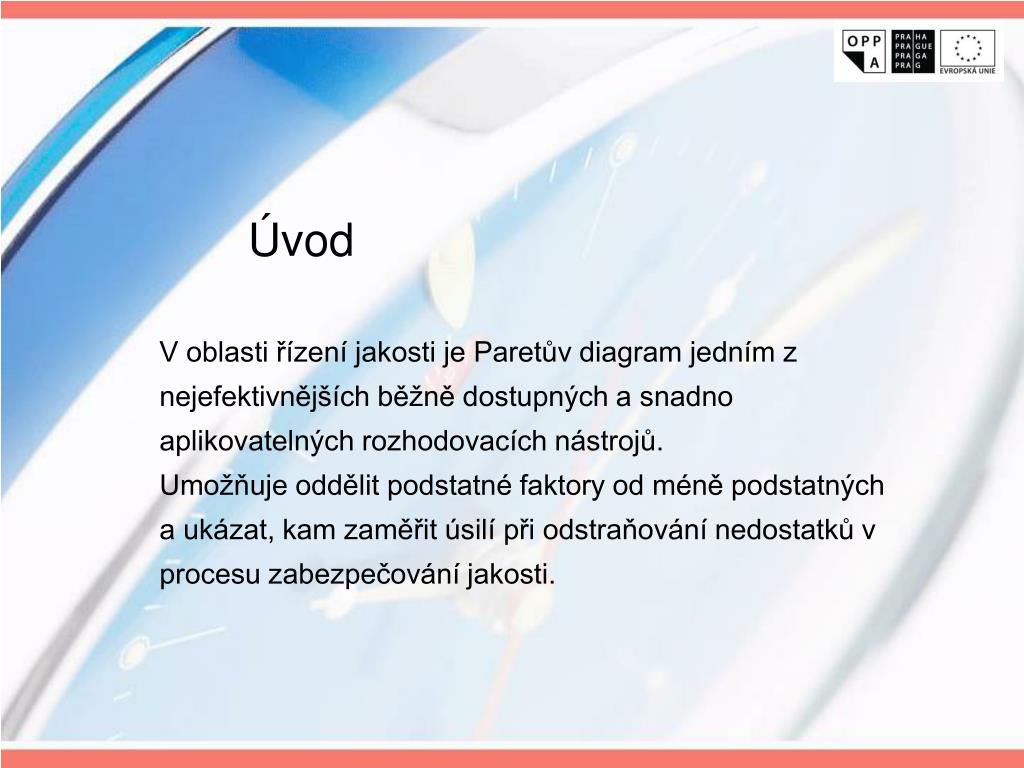

Úvod V oblasti řízení jakosti je Paretův diagram jedním z nejefektivnějších běžně dostupných a snadno aplikovatelných rozhodovacích nástrojů. Umožňuje oddělit podstatné faktory od méně podstatných a ukázat, kam zaměřit úsilí při odstraňování nedostatků v procesu zabezpečování jakosti.
Využití Paterova diagramu v oblasti zajišťování jakosti • analýzu počtu neshodných výrobků a jejich druhů, • analýzu časových a finančních ztrát spojených s vypořádáním neshodných výrobků, • analýzu reklamací z hlediska finančních ztrát či důvodů reklamací, • analýzu příčin neshodných výrobků, • příčin prostojů strojů, • analýzu poruch a havárií zařízení, • opotřebování nářadí apod.
J. M. Juran • - 80-95% problémů s jakostí je způsobeno malým počtem příčin (5-20%). • tyto příčiny nazval „životně důležitou menšinou“. • na příčiny tvořící tuto menšinu je v další analýze procesu třeba přednostně zaměřit pozornost, analyzovat je do hloubky a odstranit či minimalizovat jejich působení. • ostatní příčiny (80-95%) pojmenoval Juran nejdříve jako „triviální většinu“, později jako „užitečnou většinu“.
Úkoly pro cvičení - Paretova analýza – postup Pomocí Paretova principu analyzujete data získaná z údržbářského systému o poruchách skupiny sledovaných kompresorů. 1) Setřídění údajů podle četnosti jednotlivých míst poruchy (sloupec „Označení místa poruchy“). Pozn. Pro tento krok můžete využití nástrojů kontingenční tabulky MS Excel.
Úkoly pro cvičení - Paretova analýza – postup 2) Setřídění údajů sestupně podle hodnot zvoleného ukazatele (četnost záznamů z pole „Označení místa poruchy“). Pozn. Kontingenční tabulku vykopírujte do prázdných buněk. S takto upravenými daty můžete dál pracovat.
Úkoly pro cvičení - Paretova analýza – postup 3) Výpočet relativní kumulativní četnosti. 4) Procentické vyjádření relativní kumulativní četnosti.
5) tvorba Paretova diagramu • a) Na osu x vyneste druhy označení míst poruchy. • b) Na levou vertikální osu vyneste absolutní četnost míst poruchy. • c) Na pravou vertikální osu vyneste relativní kumulativní četnost v procentech. • Pozn. K vytvoření Paretova diagramu můžete využít nástroje pro tvorbu grafů v MS Excel: Typ grafu – Vlastní typy – Spojnicový sloupcový 2 osy nebo překrýt sloupcový a spojnicový graf.
