  1. 13. 객체 데이타베이스

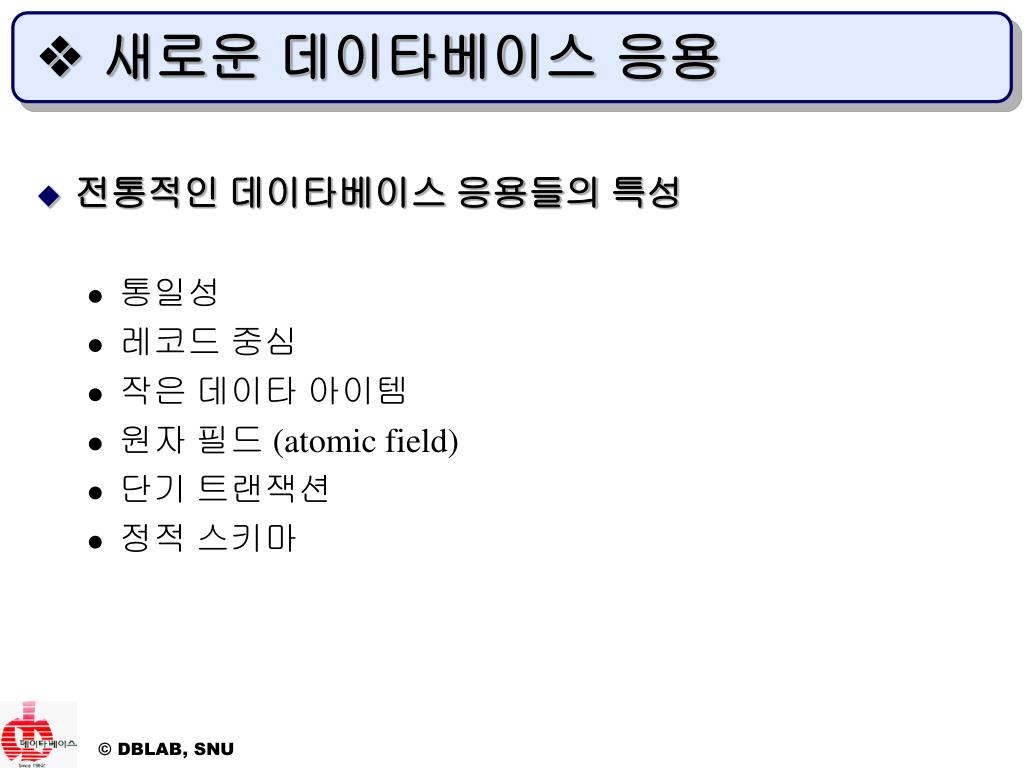

  2.  새로운 데이타베이스 응용 • 전통적인 데이타베이스 응용들의 특성 • 통일성 • 레코드 중심 • 작은 데이타 아이템 • 원자 필드 (atomic field) • 단기 트랜잭션 • 정적 스키마

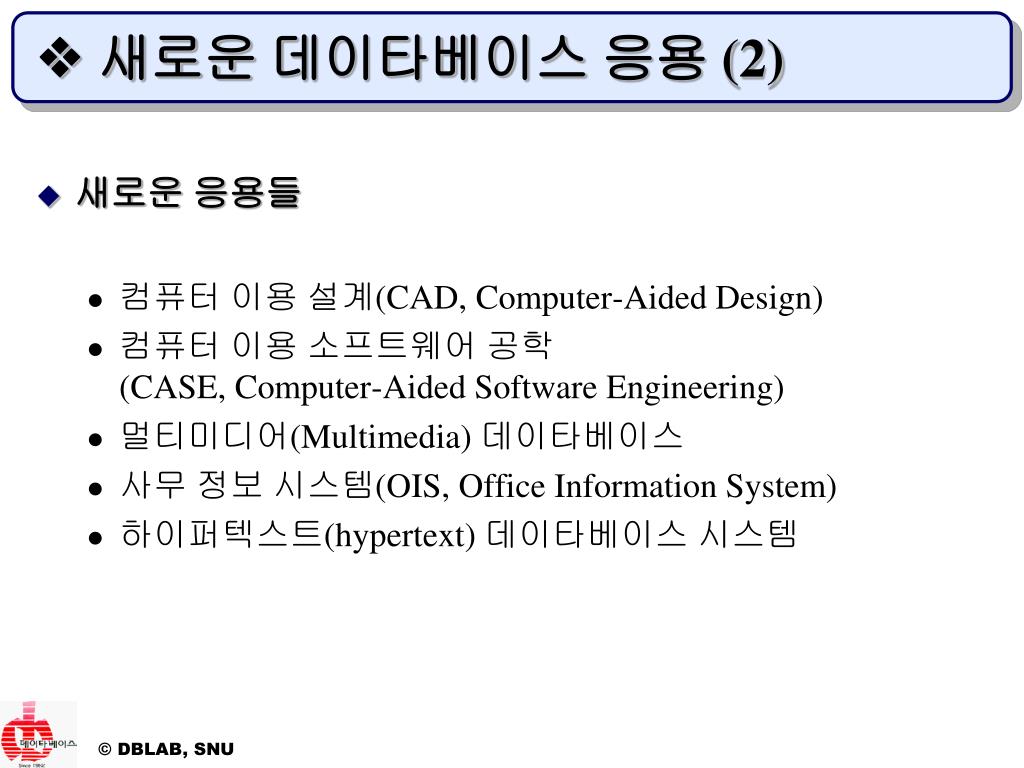

  3. 새로운 데이타베이스 응용 (2) • 새로운 응용들 • 컴퓨터 이용 설계(CAD, Computer-Aided Design) • 컴퓨터 이용 소프트웨어 공학(CASE, Computer-Aided Software Engineering) • 멀티미디어(Multimedia) 데이타베이스 • 사무 정보 시스템(OIS, Office Information System) • 하이퍼텍스트(hypertext) 데이타베이스 시스템

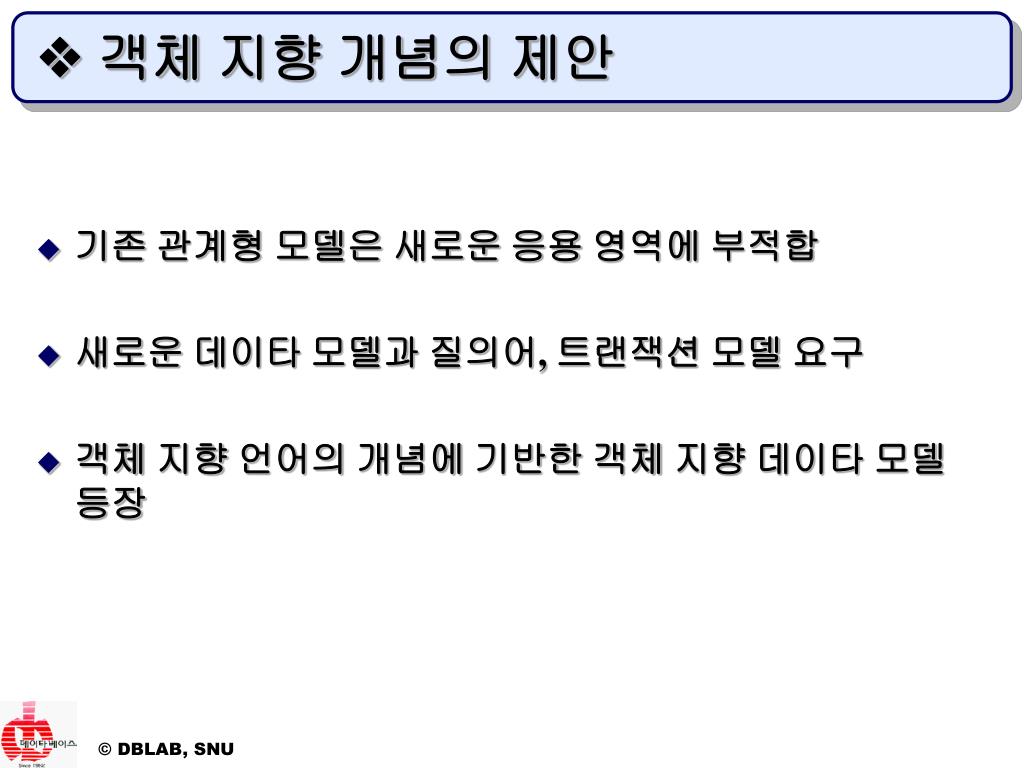

  4. 객체 지향 개념의 제안 • 기존 관계형 모델은 새로운 응용 영역에 부적합 • 새로운 데이타 모델과 질의어, 트랜잭션 모델 요구 • 객체 지향 언어의 개념에 기반한 객체 지향 데이타 모델 등장

  5. 객체 데이타 모델 • 객체 지향 개념 • 객체 및 객체 식별자 • 애트리뷰트와 메소드 • 클래스, 클래스 계층 • 상속 • 복합 객체 • 객체 데이타 모델 • 객체 지향 개념을 지원하는 데이타 모델

  6. 객체 데이타 모델(2) • 객체 데이타베이스(object database) • 객체 데이타 모델에 따라 객체의 상태(state)와 행태(behavior), 관계(relationship)가 정의되는 객체의 집합 • 객체 데이타베이스 관리 시스템(ODBMS, object DBMS) • 객체 데이타 모델을 직접 지원하는 DBMS • 객체 데이타베이스 시스템(ODBS, object DBS) • 객체 데이타베이스를 정의하고 처리할 수 있는 데이타베이스 시스템

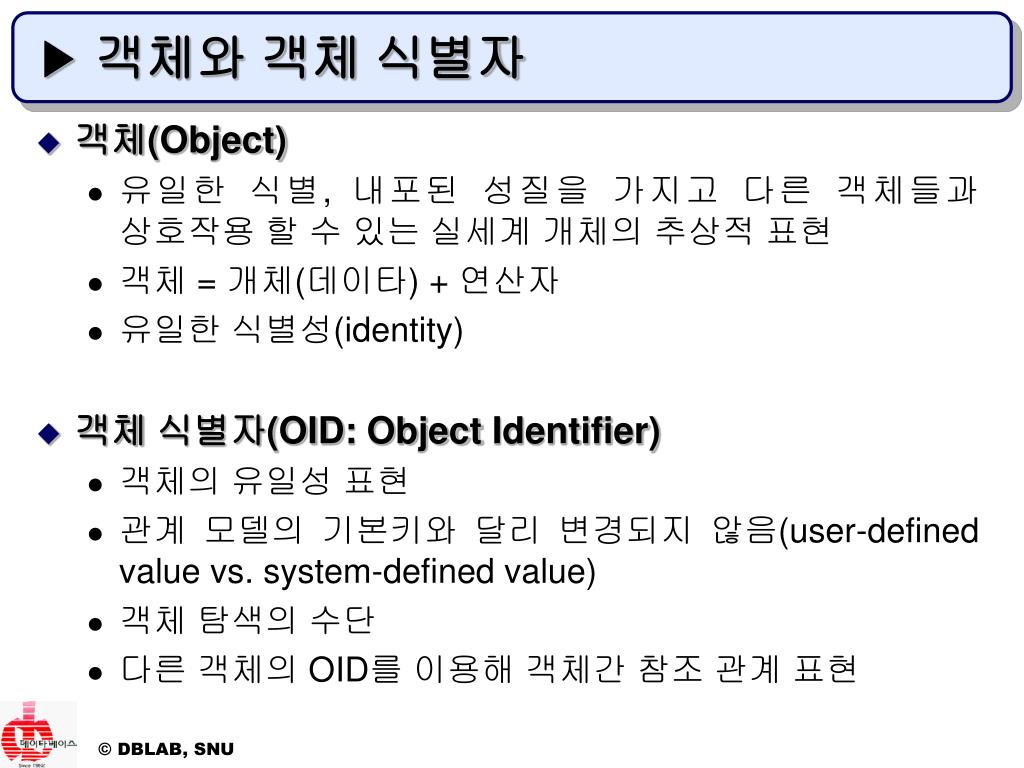

  7. ▶객체와 객체 식별자 • 객체(Object) • 유일한 식별, 내포된 성질을 가지고 다른 객체들과 상호작용 할 수 있는 실세계 개체의 추상적 표현 • 객체 = 개체(데이타) + 연산자 • 유일한 식별성(identity) • 객체 식별자(OID: Object Identifier) • 객체의 유일성 표현 • 관계 모델의 기본키와 달리 변경되지 않음(user-defined value vs. system-defined value) • 객체 탐색의 수단 • 다른 객체의 OID를 이용해 객체간 참조 관계 표현

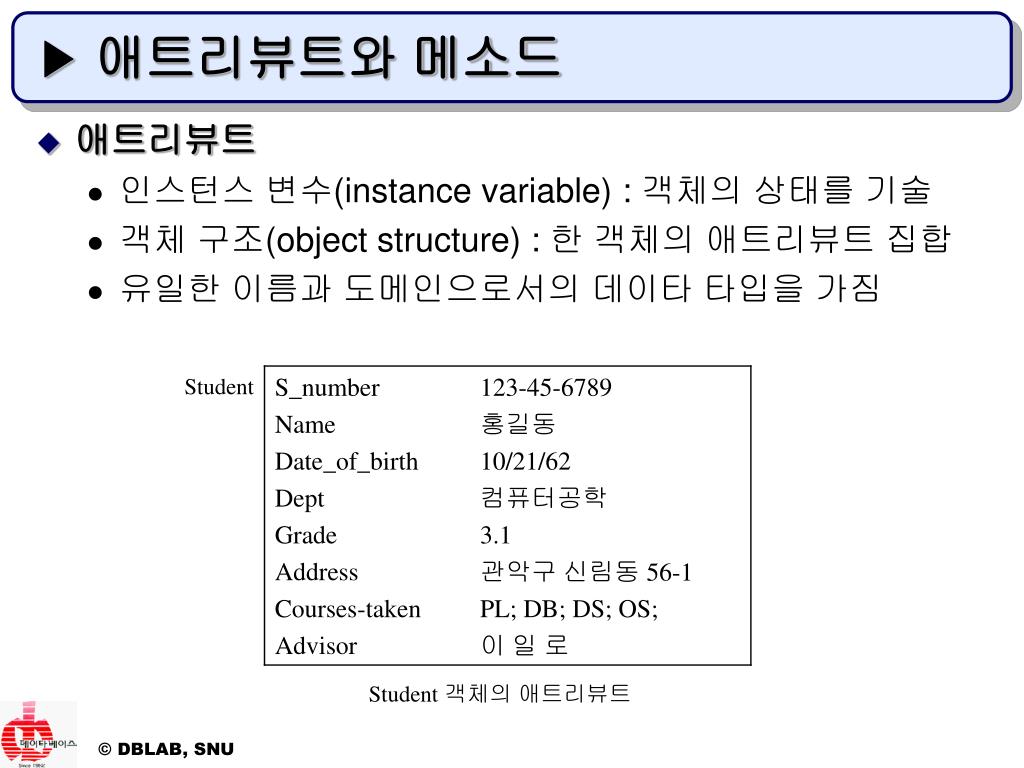

  8. ▶애트리뷰트와 메소드 • 애트리뷰트 • 인스턴스 변수(instance variable) : 객체의 상태를 기술 • 객체 구조(object structure) : 한 객체의 애트리뷰트 집합 • 유일한 이름과 도메인으로서의 데이타 타입을 가짐 Student Student 객체의 애트리뷰트

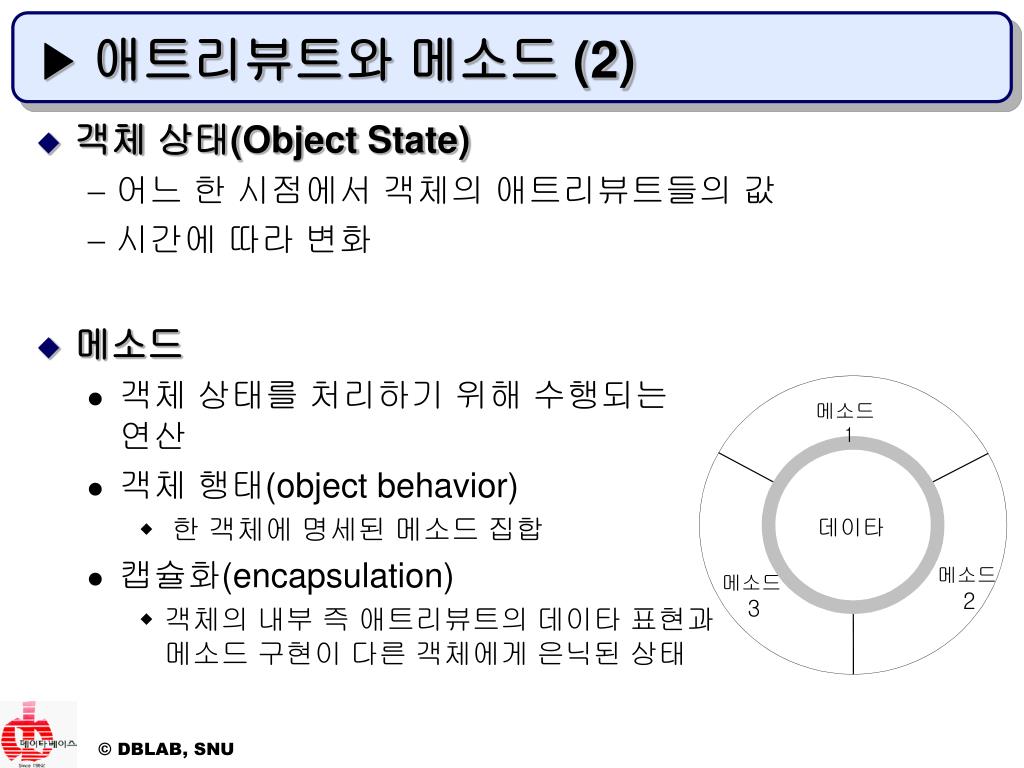

  9. 메소드 1 데이타 메소드 메소드 2 3 ▶ 애트리뷰트와 메소드 (2) • 객체 상태(Object State)  어느 한 시점에서 객체의 애트리뷰트들의 값  시간에 따라 변화 • 메소드 • 객체 상태를 처리하기 위해 수행되는 연산 • 객체 행태(object behavior) • 한 객체에 명세된 메소드 집합 • 캡슐화(encapsulation) • 객체의 내부 즉 애트리뷰트의 데이타 표현과 메소드 구현이 다른 객체에게 은닉된 상태

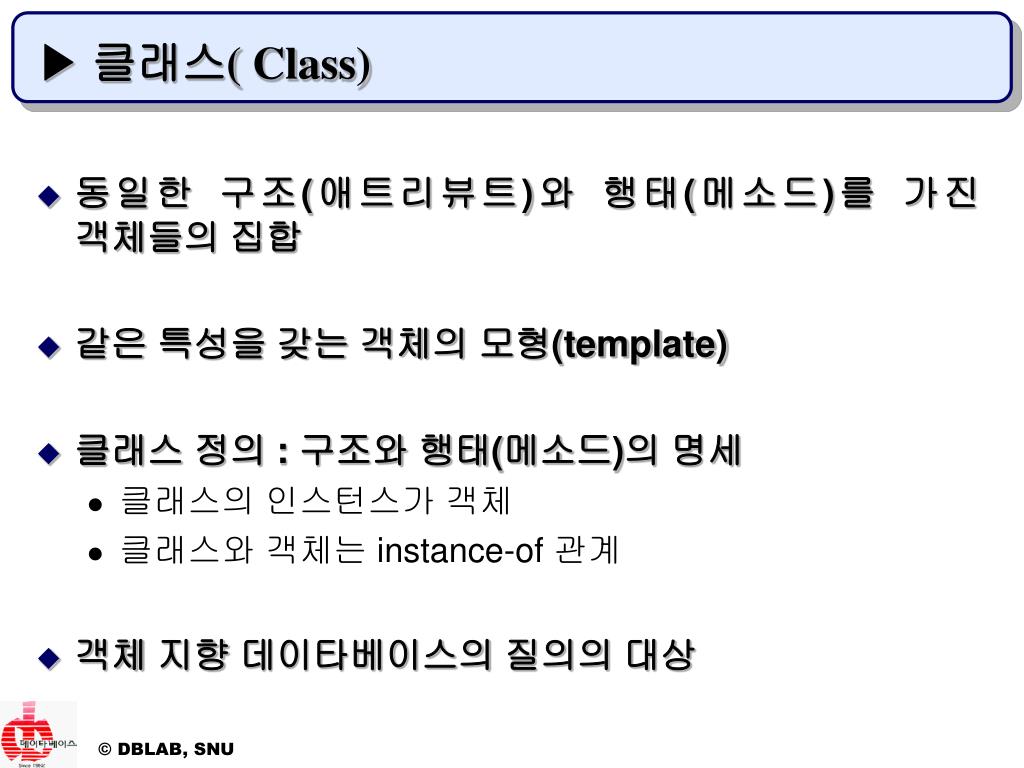

  10. ▶ 클래스( Class) • 동일한 구조(애트리뷰트)와 행태(메소드)를 가진 객체들의 집합 • 같은 특성을 갖는 객체의 모형(template) • 클래스 정의 : 구조와 행태(메소드)의 명세 • 클래스의 인스턴스가 객체 • 클래스와 객체는 instance-of 관계 • 객체 지향 데이타베이스의 질의의 대상

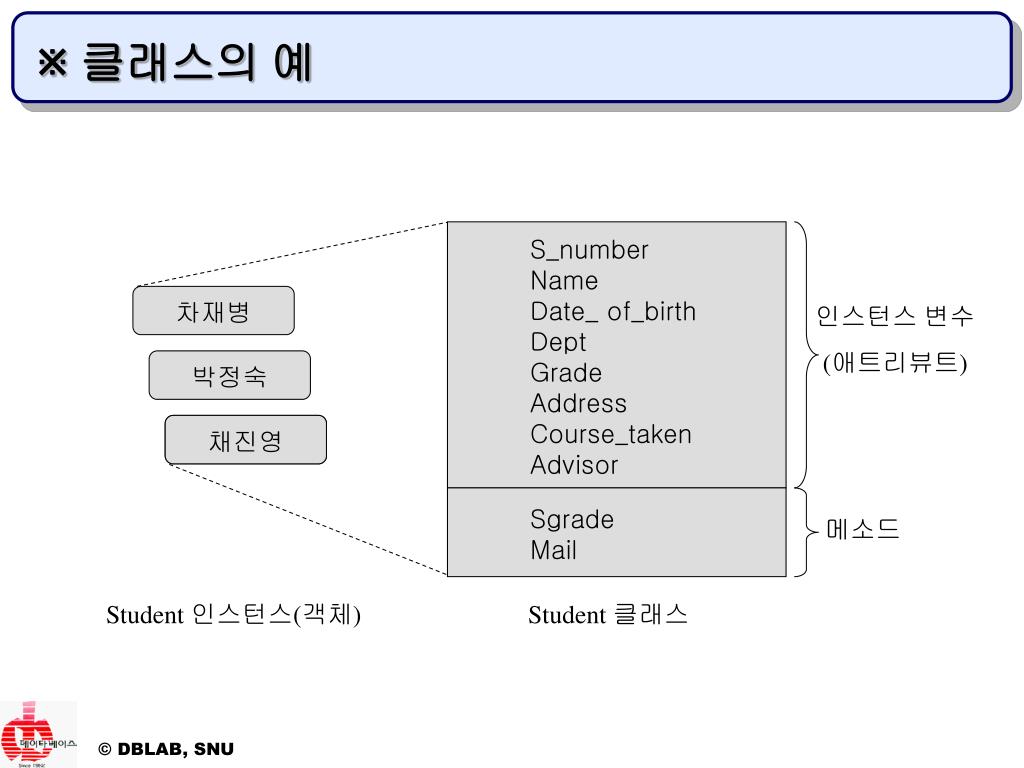

  11. S_number Name Date_ of_birth Dept Grade Address Course_taken Advisor 차재병 박정숙 채진영 채진영 Sgrade Mail 메소드 Student 인스턴스(객체) Student 클래스 클래스의 예 인스턴스 변수 (애트리뷰트)

  12. ▶ 클래스 계층 • 클래스 계층(class hierarchy) • 클래스들간의 세분화(specialization)에 따라 계층 형성 • 서브클래스(subclass), 슈퍼클래스(superclass) • 구조  트리(tree)  격자(lattice) :비사이클 방향 그래프(DAG, Directed Acyclic Graph) • 일반화(generalization) 관계 • 슈퍼클래스는 서브클래스의 일반화 개념 • 서브클래스는 슈퍼클래스의 세분화 개념 • 서브클래스와 슈퍼 클래스는 ISA 관계

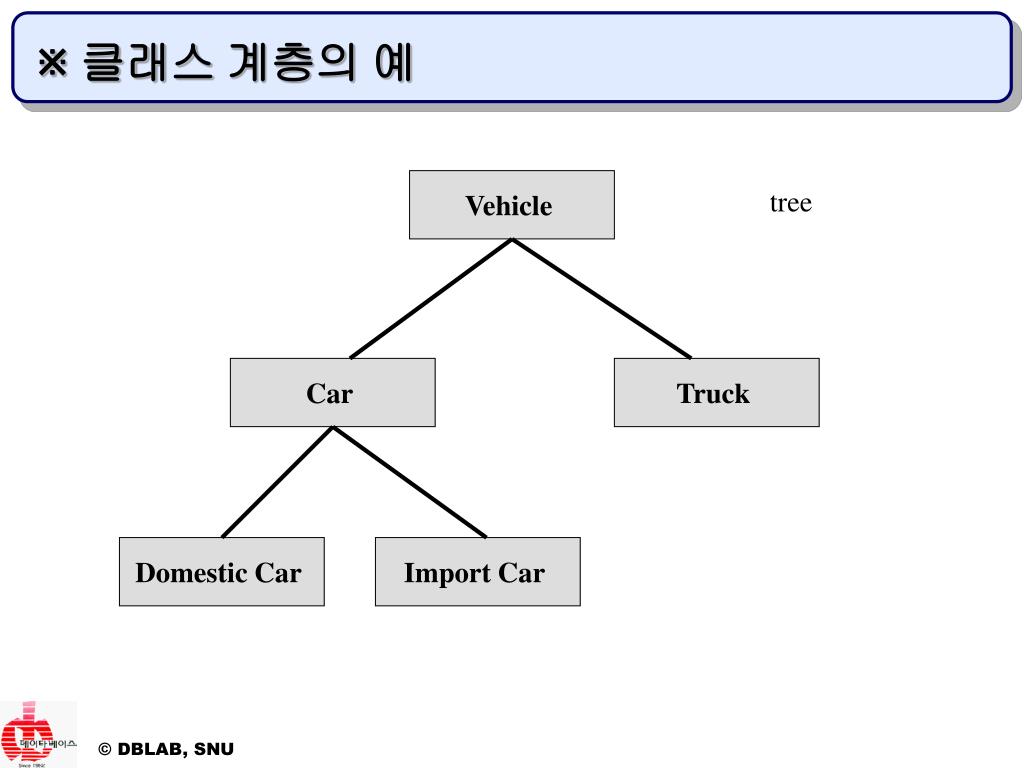

  13. 클래스 계층의 예 Vehicle tree Car Truck Domestic Car Import Car

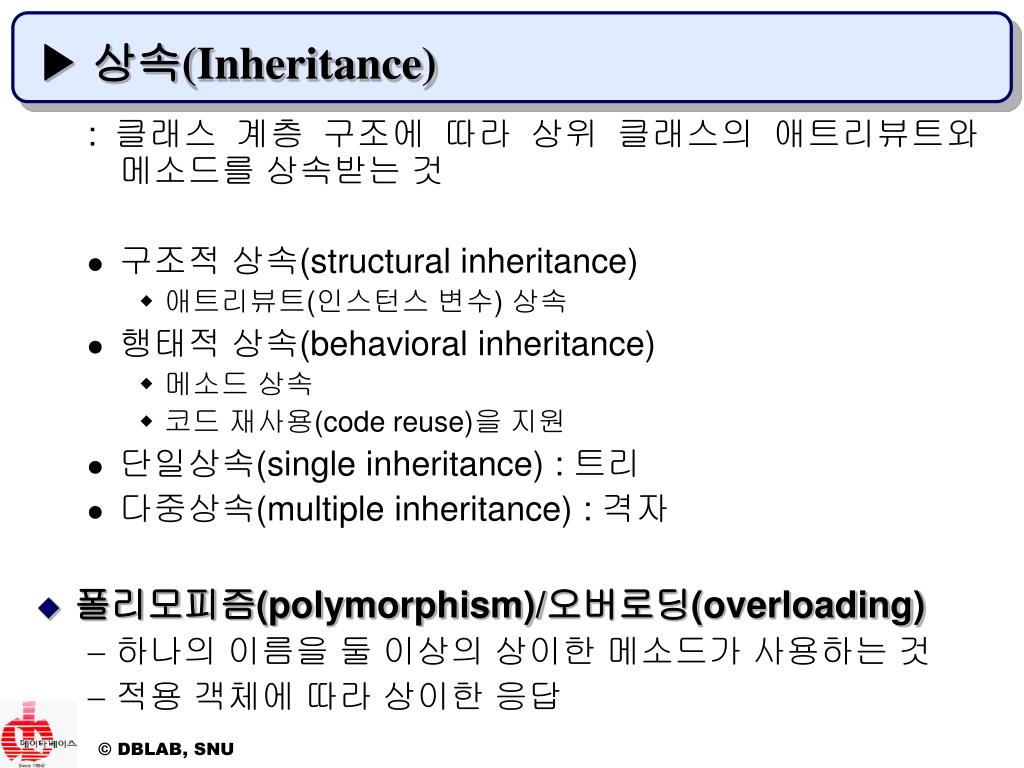

  14. ▶ 상속(Inheritance) : 클래스 계층 구조에 따라 상위 클래스의 애트리뷰트와 메소드를 상속받는 것 • 구조적 상속(structural inheritance) • 애트리뷰트(인스턴스 변수) 상속 • 행태적 상속(behavioral inheritance) • 메소드 상속 • 코드 재사용(code reuse)을 지원 • 단일상속(single inheritance) : 트리 • 다중상속(multiple inheritance) : 격자 • 폴리모피즘(polymorphism)/오버로딩(overloading)  하나의 이름을 둘 이상의 상이한 메소드가 사용하는 것  적용 객체에 따라 상이한 응답

  15. 다중 상속 Person rrno name addr lattice Student Employee sno dept year eno sal dept major advisor PartTimeStudent

  16. ▶ 다중 상속 • 이름 충돌과 상속 범위 • 서브 클래스 우선 • 슈퍼클래스와 같은 이름의 메소드, 애트리뷰트는 상속 하지 않음 • 슈퍼클래스들 사이의 우선 순위 • 다중상속에서 슈퍼클래스들 사이에서 문제점 • 슈퍼클래스들 사이의 우선 순위에 따라 상속

  17. ▶ 복합 객체(Complex Object) :애트리뷰트 값이 도메인으로 명세된 클래스의 인스턴스 객체 또는 객체 집합 • 애트리뷰트의 도메인 • 시스템이 정의한 기본 클래스(primitive class) • 애트리뷰트 값 : 도메인의 한 인스턴스 • 사용자 정의 클래스(user-defined class) • 애트리뷰트 값 : 해당 인스턴스의 OID • 복합 객체 • 애트리뷰트 값으로 다른 객체를 참조 • 애트리뷰트의 도메인으로 사용자 정의 클래스 사용 • 클래스의 중첩 구조를 형성 • 클래스 구성 계층(class composition hierarchy) 형성 Part of 관계

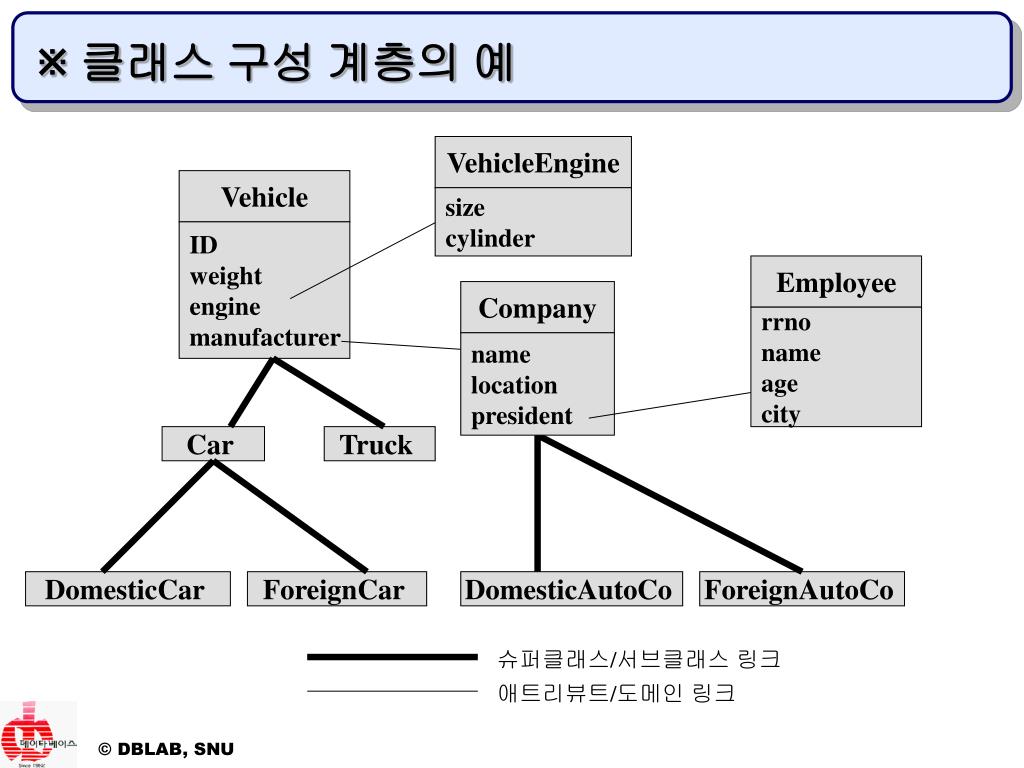

  18. Vehicle ID weight engine manufacturer 클래스 구성 계층의 예 VehicleEngine size cylinder Employee Company rrno name age city name location president Car Truck DomesticCar ForeignCar DomesticAutoCo ForeignAutoCo 슈퍼클래스/서브클래스 링크 애트리뷰트/도메인 링크

  19.  ODMG의 ODBMS • ODMG(Object Data Management Group) • Object Model 표준화를 위한 OMG(Object Management Group)산하 소그룹 • 2000년 현재 ODMG 3.0 표준 채택 • 객체 모델(Object Model), 객체 정의어(ODL), 객체 질의어(OQL), 언어 바인딩(C++, Java, Smalltalk) 등 포함

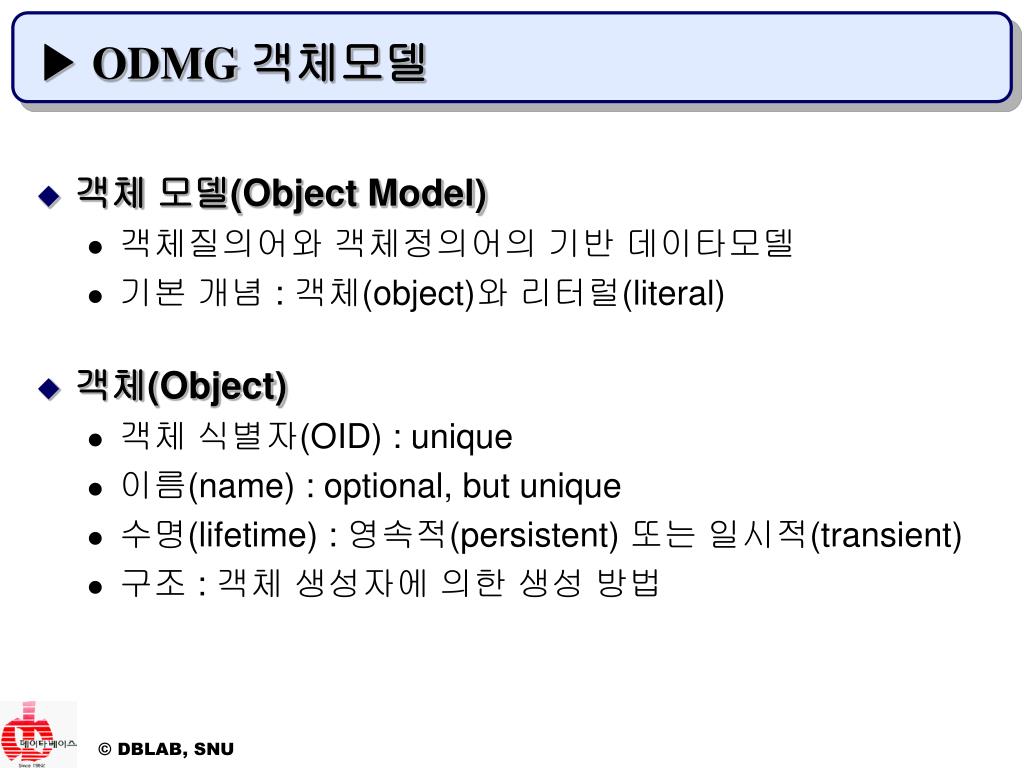

  20. ▶ ODMG 객체모델 • 객체 모델(Object Model) • 객체질의어와 객체정의어의 기반 데이타모델 • 기본 개념 : 객체(object)와 리터럴(literal) • 객체(Object) • 객체 식별자(OID) : unique • 이름(name) : optional, but unique • 수명(lifetime) : 영속적(persistent) 또는 일시적(transient) • 구조 : 객체 생성자에 의한 생성 방법

  21. ▶ ODMG 객체모델 (2) • 객체 타입 • 집단 객체 타입(collection object type) • Set, Bag, List, Array, Dictionary • 원자 객체 타입(atomic object type) • 사용자 정의 객체 타입(Class) • 리터럴(literal) • 식별자 없이 값만 존재 • 객체를 구성하는 요소로 사용 • 개별 참조가 불가

  22. ▶ ODMG 객체모델 (3) • 리터럴 타입 • 원자 리터럴 타입 : long, short, char, string • 구조화 리터럴 타입 : date, time, timestamp, interval • 집단 리터럴 타입 : Set, Bag, List, Array, Dictionary • 관계(relationship) • 어떤 객체에 대한 참조(reference)나 참조의 집합을 표현 • ODMG에서는 이원 관계만 허용 • 역(inverse)관계 명세 가능 • 연산(메소드) : 객체에 적용하는 함수

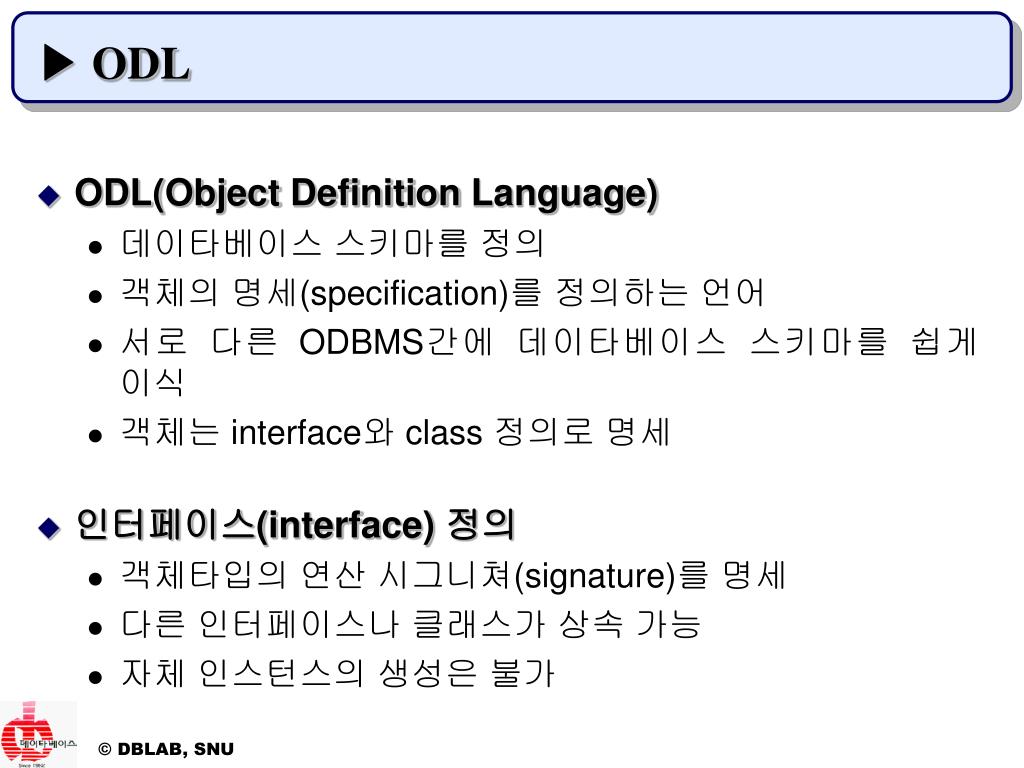

  23. ▶ ODL • ODL(Object Definition Language) • 데이타베이스 스키마를 정의 • 객체의 명세(specification)를 정의하는 언어 • 서로 다른 ODBMS간에 데이타베이스 스키마를 쉽게 이식 • 객체는 interface와 class 정의로 명세 • 인터페이스(interface) 정의 • 객체타입의 연산 시그니쳐(signature)를 명세 • 다른 인터페이스나 클래스가 상속 가능 • 자체 인스턴스의 생성은 불가

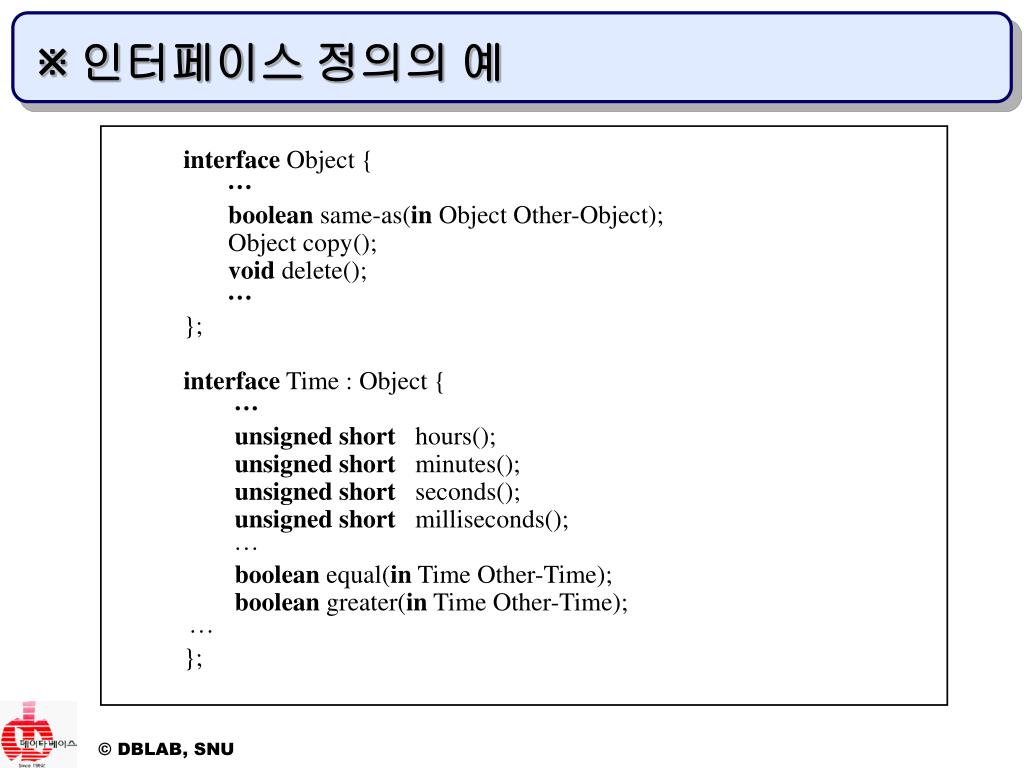

  24. 인터페이스 정의의 예 interface Object { ··· boolean same-as(in Object Other-Object); Object copy(); void delete(); ··· }; interface Time : Object { ··· unsigned short hours(); unsigned short minutes(); unsigned short seconds(); unsigned short milliseconds(); ··· boolean equal(in Time Other-Time); boolean greater(in Time Other-Time); ··· };

  25. ▶ ODL (2) • Class 정의 • 연산, 애트리뷰트, 관계 명세 • 행태 상속 및 상태(애트리뷰트, 관계) 상속 가능 • 객체 인스턴스 생성 가능 • Relationship • 다른 객체의 참조 명세 • 일대일, 일대다, 다대다 관계로 구분 • Superclass/subclass 관계 • Extends로 명세

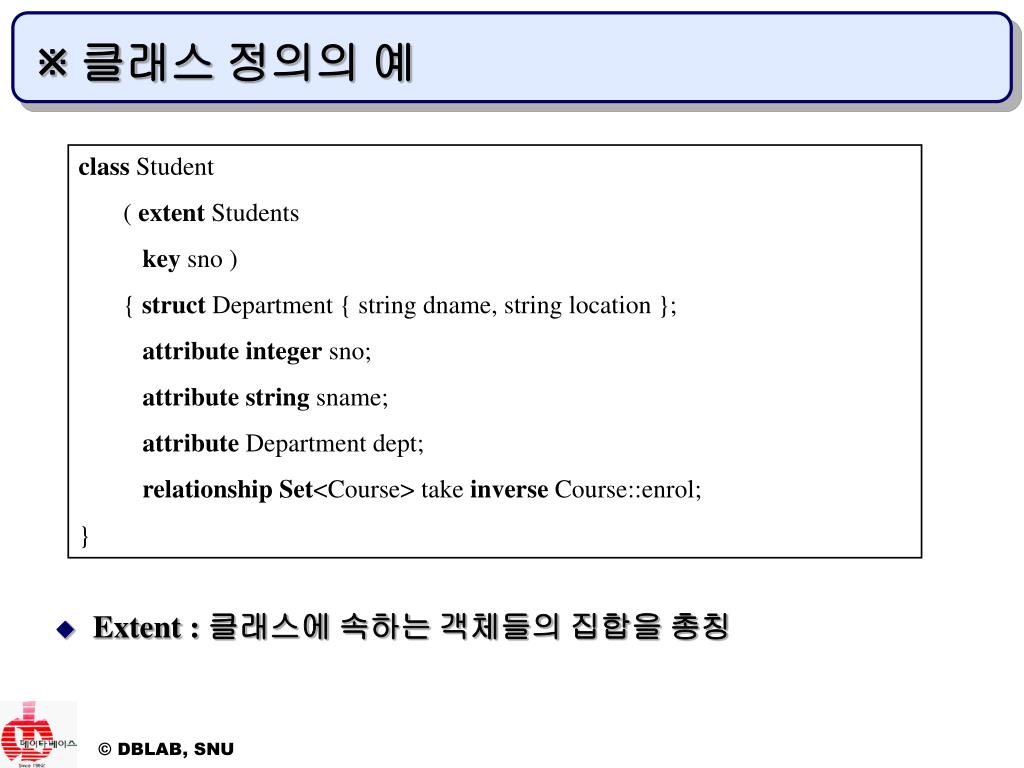

  26. Extent : 클래스에 속하는 객체들의 집합을 총칭 클래스 정의의 예 class Student ( extent Students key sno ) { struct Department { string dname, string location }; attribute integer sno; attribute string sname; attribute Department dept; relationship Set<Course> take inverse Course::enrol; }

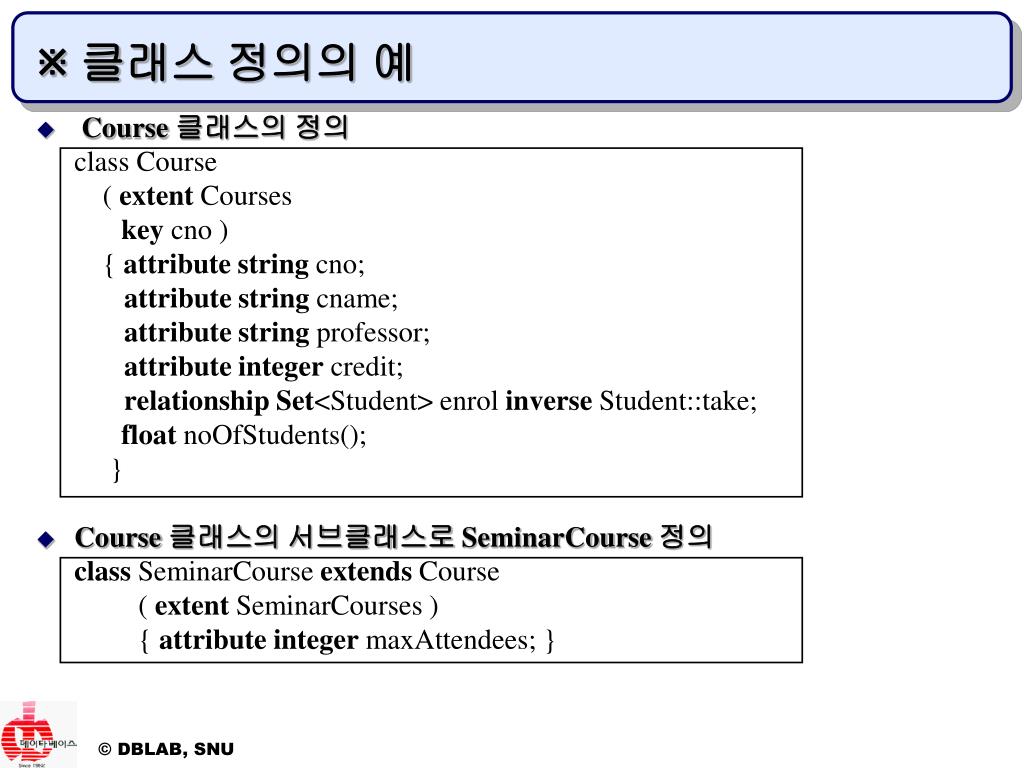

  27. 클래스 정의의 예 • Course 클래스의 정의 class Course ( extent Courses key cno ) { attribute string cno; attribute string cname; attribute string professor; attribute integer credit; relationship Set<Student> enrol inverse Student::take; float noOfStudents(); } • Course 클래스의 서브클래스로 SeminarCourse 정의 class SeminarCourse extends Course ( extent SeminarCourses ) { attribute integer maxAttendees; }

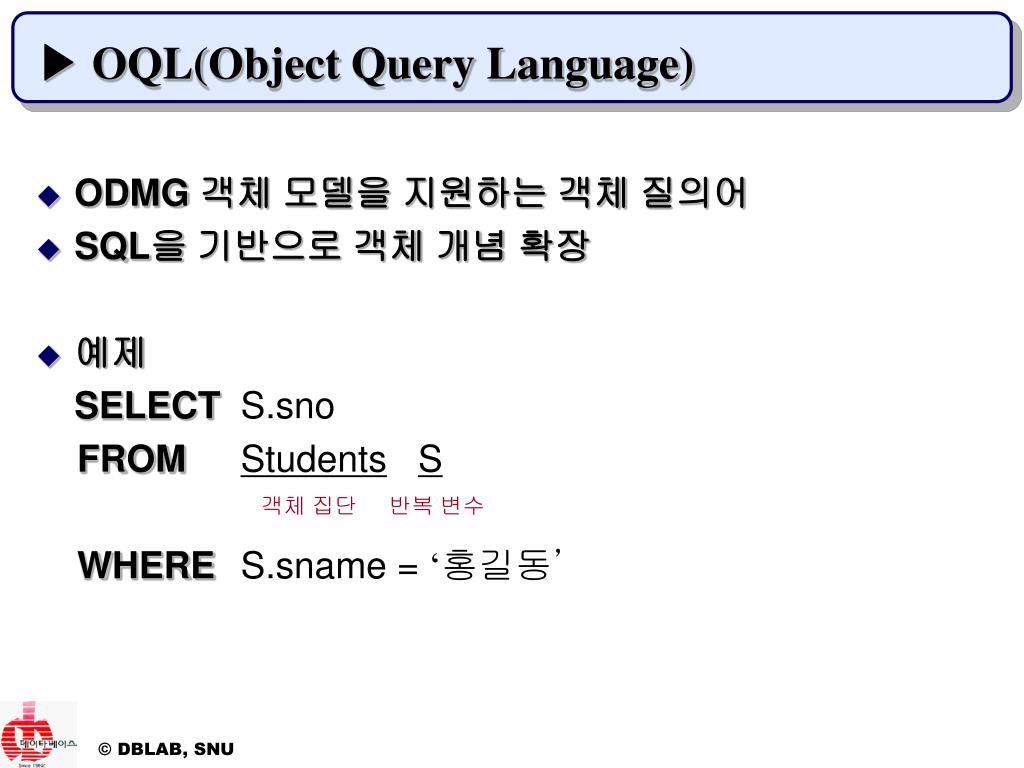

  28. ▶ OQL(Object Query Language) • ODMG 객체 모델을 지원하는 객체 질의어 • SQL을 기반으로 객체 개념 확장 • 예제 SELECT S.sno FROM StudentsS WHERE S.sname = ‘홍길동’ 객체 집단 반복 변수

  29. ▶ OQL (2) • 예제 수강생 수가 20명 미만인 과목을 수강하는 학생의 이름, 소속학과명, 과목명을 검색하라. SELECT student_name:S.sname, department:S.dept.dname, course_name:C.cname FROM Students S, S.take C WHERE C.noOfStudents() < 20 결과 필드 이름 명명 참조 연산: SQL의 JOIN과 비슷

  30. ▶ OQL (3) • 예제 SELECT creditno: C,credit AvgNum: AVG( SELECT P.C.noOfStudents() FROM partitionP ) FROM Courses C GROUP BY C.credit 그룹을 지칭하는 키워드

  31. ▶ OQL (4) • 예제 SELECT low, high, avgNum: AVG( SELECT P.C.noOfStudents() FROM partitionP ) FROM Courses C GROUP BY low: C.credit < 3, high: C.credit >= 3 그룹을 지칭하는 키워드 low와 high는 boolean변수

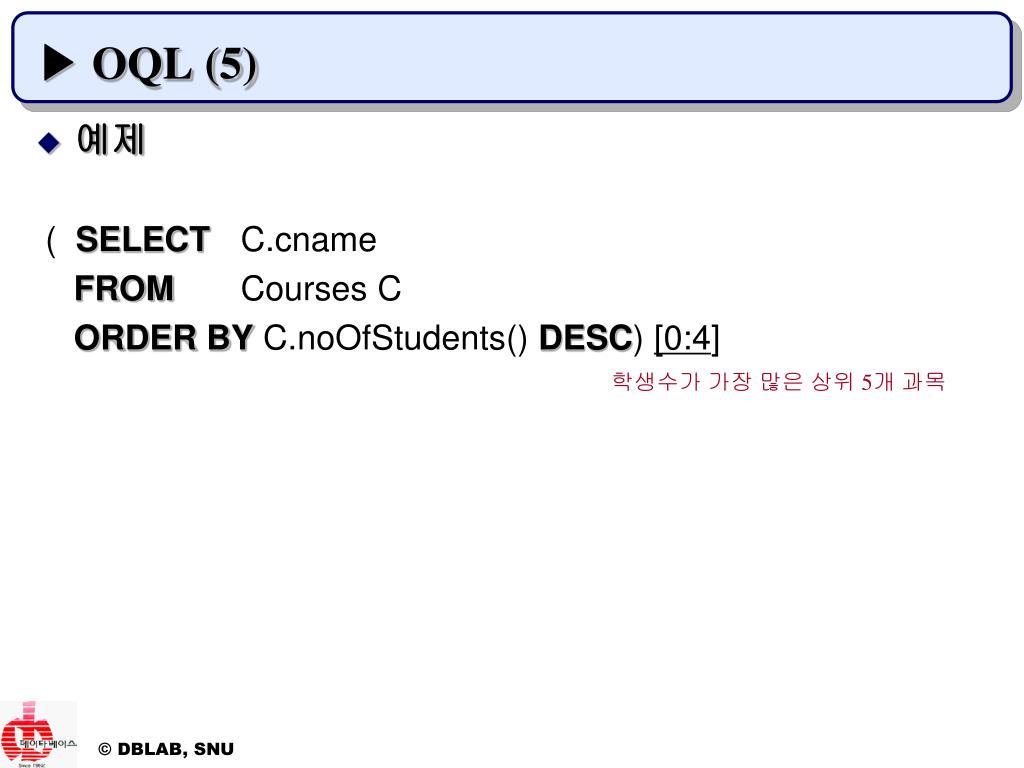

  32. ▶ OQL (5) • 예제 ( SELECT C.cname FROM Courses C ORDER BY C.noOfStudents() DESC) [0:4] 학생수가 가장 많은 상위 5개 과목
