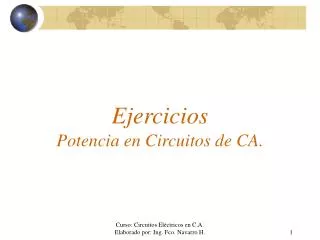

  1. EjerciciosPotencia en Circuitos de CA. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  2. Ejercicio 29: Potencia en Circuitos de CA. (tiempo 10 minutos) Calcule la potencia instantánea que absorbe cada elemento pasivo en el circuito de la siguiente figura, en t = 0 si vs= 20 cos (1000t + 30) V. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

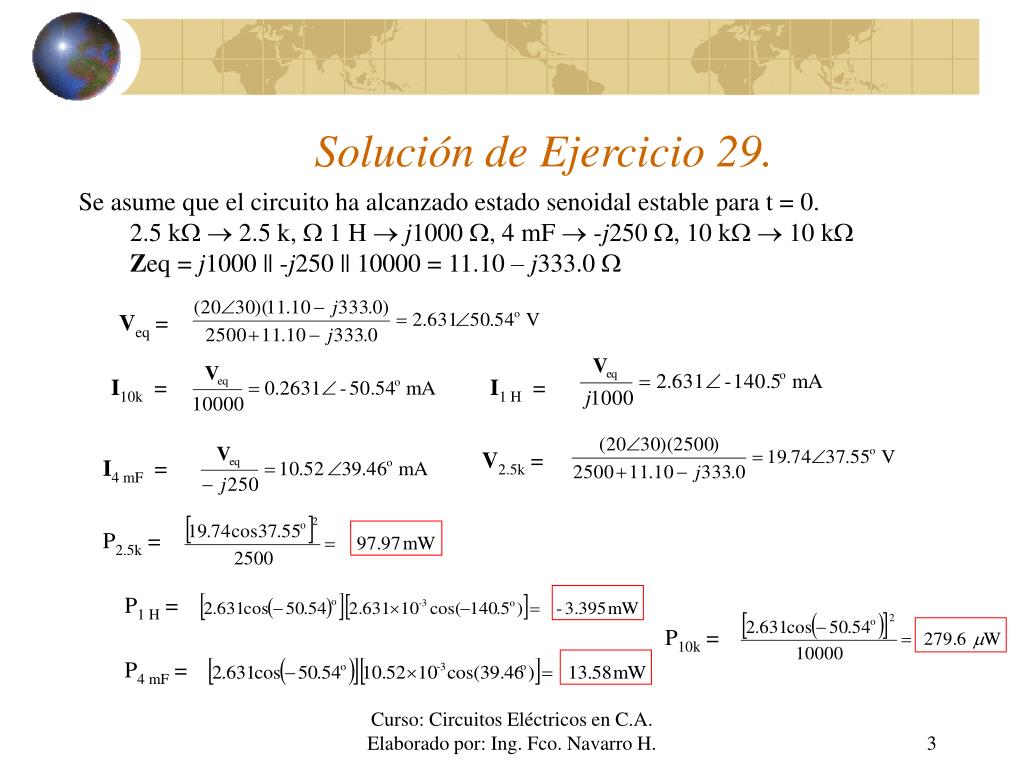

  3. Solución de Ejercicio 29. Se asume que el circuito ha alcanzado estado senoidal estable para t = 0. 2.5 k 2.5 k,  1 H j1000 , 4 mF  -j250 , 10 k  10 k Zeq = j1000 || -j250 || 10000 = 11.10 – j333.0  Veq = I10k = I1 H = V2.5k = I4 mF = P2.5k = P1 H = P10k = P4 mF = Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  4. Ejercicio 30: Potencia en Circuitos de CA. (tiempo 10 minutos) Para la tensión periódica que se muestra en la figura, obtenga: a) El valor Medio de la tensión b) Calcule el valor rms. c) La potencia media disipada en una resistencia de 2.25 . Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  5. Solución de Ejercicio 30. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  6. Ejercicio 31: Potencia en Circuitos de CA. (tiempo 10 minutos) Calcule la Potencia Media de cada uno de los cinco elementos del siguiente circuito. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  7. Solución de Ejercicio 31. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  8. Ejercicio 32: Potencia en Circuitos de CA. (tiempo 10 minutos) Para el circuito de la siguiente figura, determine: a) ¿Qué valor de ZL absorberá una Potencia Media Máxima? b) ¿Cuál es el valor de esta Potencia Máxima? Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  9. Solución de Ejercicio 32. (a) (b) Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  10. Ejercicio 33: Potencia en Circuitos de CA. Evaluación Transferencia de Potencia Máxima, con Z. • Para cada uno de los siguientes casos de ZL, complete una tabla de Potencia Media, obteniendo los valores de ZL, |IZL_rms |, |VZL_rms|,PMedia_ZL. Ordenar la tabla por magnitud decreciente de la corriente. • Adicionalmente, Grafique |IZL_rms |, |VZL_rms|, y PMedia_ZL, en función de ZL. Compare los resultados obtenidos. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  11. Solución Ejercicio 33.Evaluación Transferencia de Potencia Máxima, con Z. • Donde: Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  12. Solución Ejercicio 33.Evaluación Transferencia de Potencia Máxima, con Z. • Donde: • Sutituyendo las ecuaciones de |IZL_rms |, |VZL_rms|, v , i y simplificando términos, se obtiene: Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  13. Ejercicio 34: Potencia en Circuitos de CA. (tiempo 10 minutos) Las tres cargas del siguiente circuito pueden describirse como: Carga 1, una resistencia de 240, en serie con una reactancia inductiva de 70. Carga 2, una resistencia de 160, en serie con una reactancia capacitiva de 120. Carga 3, una resistencia de 30, en serie con una reactancia capacitiva de 40. La frecuencia de la fuente de tensión es de 60Hz. a) Calcule el factor de potencia y el factor reactivo de cada carga. b) Calcule el factor de potencia y el factor reactivo de la carga compuesta vista por la fuente de tensión. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

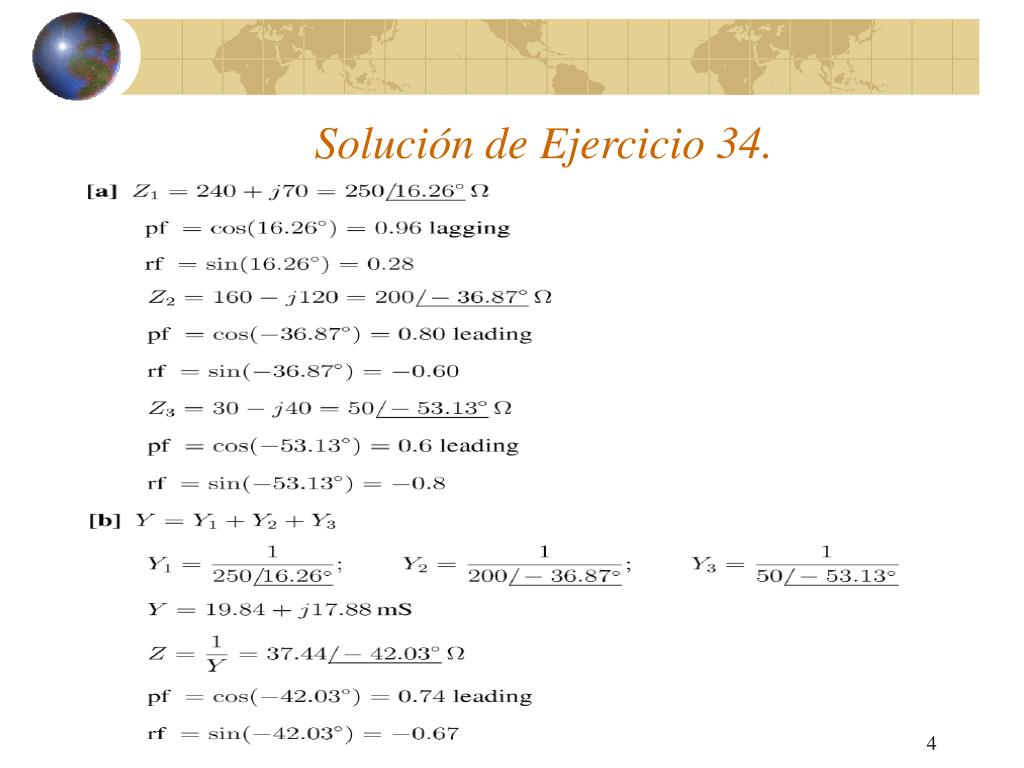

  14. Solución de Ejercicio 34. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  15. Ejercicio 35: Potencia en Circuitos de CA. (tiempo 10 minutos) Las tres cargas del siguiente circuito pueden describirse como: Carga 1, está absorbiendo 7.5KW y 2.5KVAR. Carga 2, es de 10KVA con un factor de potencia de 0.28 en adelanto. Carga 3, una resistencia de 12.5, en paralelo con una reactancia inductiva de 50. La frecuencia de la fuente de tensión es de 60Hz. a) Calcule la potencia media y la potencia reactiva suministrada por cada fuente si Vg1 = Vg2 = 250 0° V (rms). b) Compruebe los cálculos demostrando que los resultados son coherentes con los requisitos Pgen = Pabs y Qgen = Qabs. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  16. Solución de Ejercicio 35. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  17. Ejercicio 36: Potencia en Circuitos de CA. (para examén - tiempo 20 minutos) • Calcule VL (rms) y ° para el circuito de la figura, si la carga absorbe 600VA con un factor de potencia de 0.8 en atraso. • b) Construya un diagrama de fasores de cada solución obtenida en el apartado (a). Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

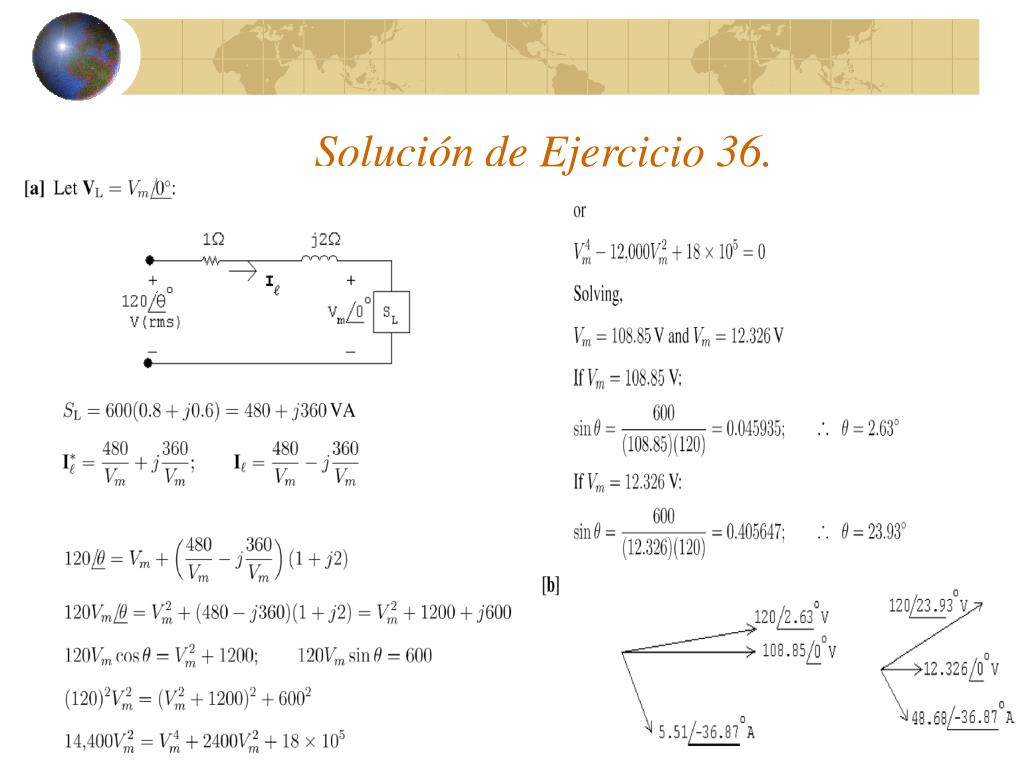

  18. Solución de Ejercicio 36. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  19. Ejercicio 37: Potencia en Circuitos de CA. (tiempo 10 minutos) Para el circuito de la figura sea: ZA= 5 + j2 , ZB= 20 j10 , ZC= 10 30°, y ZD = 1060°. Encuentre la potencia aparente entregada a cada carga y la potencia aparente generada por la fuente. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  20. Solución de Ejercicio 37. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

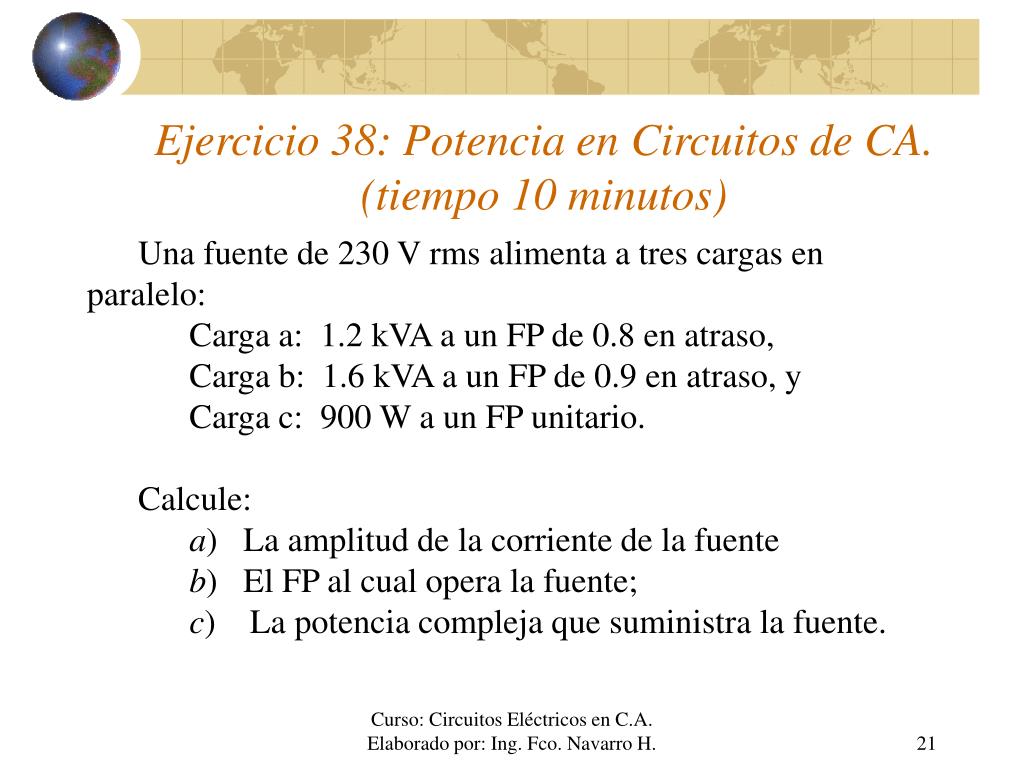

  21. Ejercicio 38: Potencia en Circuitos de CA. (tiempo 10 minutos) Una fuente de 230 V rms alimenta a tres cargas en paralelo: Carga a: 1.2 kVA a un FP de 0.8 en atraso, Carga b: 1.6 kVA a un FP de 0.9 en atraso, y Carga c: 900 W a un FP unitario. Calcule: a) La amplitud de la corriente de la fuente b) El FP al cual opera la fuente; c) La potencia compleja que suministra la fuente. Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  22. Solución de Ejercicio 38. (a) (b) (c) Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  23. Ejercicio 39: Potencia en Circuitos de CA. (tiempo 10 minutos) Una fuente de tensión de 339 cos (100t - 66) V se conecta a una carga puramente inductiva de 150 mH. Determine: a) ¿Cuál es la corriente eficaz que circula por el circuito?. b) ¿Cuál es la potencia instantánea máxima que absorbe la carga?. c) ¿Cuál es la potencia instantánea mínima que absorbe la carga?. d) Calcule la potencia aparente que entrega la fuente. e) Calcule la potencia reactiva que entrega la fuente. f ) ¿Cuál es la potencia compleja entregada a la carga? Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.

  24. Solución de Ejercicio 39. V = 339 -66° V, w = 100 rad/s,carga inductiva pura de 150 mH (j47.12 ) (a) I = así Ieff = (b) p(t) = ½ VmIm cos  + ½ VmIm cos(2wt + ) donde = ángulo de corriente – ángulo de voltaje pmax = ½ VmIm cos  + ½ VmIm = = (1 + cos(-90°)) (339)(7.194)/ 2 = 1219 W (c) pmin = ½ VmIm cos  - ½ VmIm = -1219 W (d) apparent power = Veff Ieff = (e) Potencia reactiva = Q = Veff Ieff sin ( – ) = 1219 VA (f) Potencia Compleja = j1219 VA Curso: Circuitos Eléctricos en C.A. Elaborado por: Ing. Fco. Navarro H.
