JENIS-JENIS MEMORI

JENIS-JENIS MEMORI. Register Prosesor RAM (Random Access Memory) ‏ Cache Memory (SRAM) (Static RAM) ‏ Memori fisik (DRAM) (Dynamic RAM) ‏ ROM (Read Only Memory) ‏ ROM BIOS, Flash Memory CMOS Perangkat penyimpanan berbasis Disk Magnetis Floppy Disks, Hard Disk

Download Presentation

JENIS-JENIS MEMORI

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

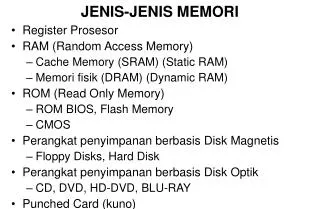

  1. JENIS-JENIS MEMORI • Register Prosesor • RAM (Random Access Memory)‏ • Cache Memory (SRAM) (Static RAM)‏ • Memori fisik (DRAM) (Dynamic RAM)‏ • ROM (Read Only Memory)‏ • ROM BIOS, Flash Memory • CMOS • Perangkat penyimpanan berbasis Disk Magnetis • Floppy Disks, Hard Disk • Perangkat penyimpanan berbasis Disk Optik • CD, DVD, HD-DVD, BLU-RAY • Punched Card (kuno)‏

  2. RAM Beberapa jenis RAM. Dari atas ke bawah: DIP, SIPP, SIMM 30 pin, SIMM 72 pin, DIMM, DDR DIMM. • SRAM atau Static RAM • NV-RAM atau Non-Volatile RAM • DRAM atau Dynamic RAM • Fast Page Mode DRAM • EDO RAM atau Extended Data Out DRAM • XDR DRAM • SDRAM atau Synchronous DRAM • DDR SDRAM atau Double Data Rate Synchronous DRAM sekarang (2005) mulai digantikan dengan DDR2 • RDRAM atau Rambus DRAM

  3. ROM

  4. Teknologi Semikonduktor • T. BIPOLAR : Minicomputer & Mainframe • T. MOS : Microcomputer • PMOS, NMOS, CMOS, SOS, VMOS, NHMOS • Faktor pemilihan Teknologi Semikonduktor : • Harga / Biaya • Konsumsi Power / Daya • Kecepatan Akses • Kehandalan & Daya Tahan • Caches Memory : metode input-output yg digunakan • LFU (Least Frequently Used)‏ • LRU (Least Recently Used)‏

  5. CMOS • Complimentary Metal Oxide Semiconductor (CMOS)‏ • Nama bagi suatu kelompok besar sirkuit terpadu. Chip CMOS termasuk mikroprosesor, mikrokontroler, RAM statis dan gaya mendesain sirkuit digital lainnya. • Proses yang digunakan untuk mengimplementasikan sirkuit tersebut pada suatu IC. • CMOS menggunakan kombinasi dari transistor MOSFET tipe 'p' dan juga transistor MOSFET tipe 'n'

  6. Magnetic Storage • Awalnya, dibuat utk merekam sinyal analog audio. • Pada era modern, dibuat untuk merekam data digital. • Tidak seperti komputer modern, magnetic tape lebih sering digunakan sebagai secondary storage. • Diklasifikasikan menjadi : • Sequential Access Memory • Random Access Memory • Di masa depan, sebuah tipe magnetic storage, yang disebut MRAM, diproduksi untuk mampu menyimpan data pada magnetic bits berbasis efek GMR.

  7. Optic Storage • Pada Komputer, sound reproduction, dan video, sebuah optical disc adalah sebuah piringan datar bundar polycarbonate • Data disimpan dalam bentuk pits (bumps) pada permukaan datarnya, biasanyadi sepanjang linkaran spiral tunggal yang menutupi seluruh permukaan cakram (disk / disc). • Bahan khusus yang ada pada disk (biasanyan aluminium) disinari oleh dioda laser dan kemudian memantulkan sinar laser tersebut ke optik pembaca. • G1 : LD, CD • G2 : DVD • G3 : HD-DVD, Blu-Ray • Next G : TeraDisc (a 3D optical data storage disc)‏

  8. Permukaan Disk Read/Write Head Silinder Track Sektor SCSI (Small Composite System Interface

  9. Hirarki Memori • Dalam arsitektur komputer adalah sebuah pedoman yang dilakukan oleh para perancang demi menyetarakan kapasitas, waktu akses, dan harga memori untuk tiap bitnya. • Terdapat dua macam: • Hierarki Memori Tradisional • Hierarki Memori Kontemporer

  10. Susunan Hirarki Memori Disusun sedemikian rupa agar semakin ke bawah, memori dapat mengalami hal-hal berikut: • Peningkatan waktu akses (Access Time) memori (semakin ke bawah semakin lambat, semakin ke atas semakin cepat)‏ • Peningkatan kapasitas (semakin ke bawah semakin besar, semakin ke atas semakin kecil)‏ • Peningkatan jarak dengan prosesor (semakin ke bawah semakin jauh, semakin ke atas semakin dekat)‏ • Penurunan harga memori tiap bitnya (semakin ke bawah semakin semakin murah, semakin ke atas semakin mahal)‏

  11. Hirarki Memori Hierarki Memori Kontemporer Hierarki Memori Tradisional

  12. Urutan Memori Dari Yang Tercepat • Register Mikroprosesor • Cache Mikroprosesor • Memori Utama • Cache Cakram Magnetis • Cakram Magnetis • Tape Magnetis • Cakram Optik Memori yang lebih kecil, lebih mahal dan lebih cepat diletakkan pada urutan teratas
