Presentation Transcript

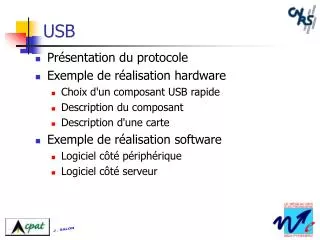

slide1
USB
  • Présentation du protocole
  • Exemple de réalisation hardware
    • Choix d'un composant USB rapide
    • Description du composant
    • Description d'une carte
  • Exemple de réalisation software
    • Logiciel côté périphérique
    • Logiciel côté serveur
vue g n rale de l architecture 1
Vue générale de l'architecture (1)
  • Le bus USB est un bus point à point : le point de départ étant le host (PC ou hub), il va vers un périphérique ou un autre hub. Il n'y a qu'un seul host dans une architecture USB. Certains périphériques ont un hub intégré.
  • Les périphériques partagent la bande passante de l'USB. Le protocole est basé sur des jetons (token). L'ordinateur fournit un jeton au périphérique sélectionné, lequel lui renvoie le jeton par sa réponse.
  • Ce bus permet une connexion déconnexion à chaud.
vue g n rale de l architecture 2

PC

Hub

Hub

Hub

Vue générale de l'architecture (2)
  • La topologie du bus peut être considérée comme un arbre dont le PC serait la racine et les périphériques les feuilles. Les périphériques ne communiquent jamais entre eux directement.
interface physique

Vcc

D-

D+

Gnd

Interface physique
  • Au niveau électrique, le câble USB transfère le signal et l'alimentation sur 4 fils. Il s'agit d'une paire torsadée d'impédance caractéristique 90 . Le débit peut être soit 1.5 Mbits/s ou 12 Mbits/s (480 Mbits/s pour l'USB 2.0). Suivant le délai de propagation du câble sa longueur peut atteindre 4.5 m. Au niveau de la connectique il existe 2 types de connecteur (A plat rectangulaire côté PC ou hub et B carré côté périphérique).
alimentation
Alimentation
  • Au niveau de l'alimentation, le câble (par l'intermédiaire du PC ou du hub) fournit la tension nominale de 5V. Comme chacun des périphériques peuvent s'auto-alimenter, ils indiquent au host la consommation souhaitée. Le système tient à jour la consommation totale demandée et regarde s'il peut effectivement fournir l'énergie souhaitée. Dans le cas contraire il peut demander aux périphériques de se mettre en veille. Néanmoins la partie USB est toujours active.
protocole du bus usb
Protocole du bus USB
  • Une transaction sur le bus nécessite au moins trois paquets. Chaque transmission commence par :
    • L'envoi par le host d'un paquet indiquant le type, la direction de transaction, l'adresse de l'USB et son point terminal (End Point). Ce paquet porte le nom de "token packet" (jeton).
    • Puis le transmetteur envoie son paquet de données, ou indique qu'il n'a pas de paquet à transmettre
    • Enfin le destinataire envoie un paquet d'accusé de réception
  • On donne le nom de Pipe au lien virtuel entre le host et l'un des End Point du périphérique USB. Chaque lien est caractérisé par sa bande passante, son type de service et la taille des paquets.
  • Chaque paquet est cadencé à la milliseconde.
type de transfert
Type de transfert
  • Il existe 4 types de transfert pour un lien virtuel :
    • Control : mode utilisé pour réaliser des configurations sur le périphérique. Ce lien est sans perte de données.
    • Bulk : mode utilisé pour la transmission d' importantes quantités de données. Ce lien est sans perte de données et la bande passante octroyée à ce type de données dépend des autres périphériques. Elle est la moins prioritaire.
    • Interrupt : assure le transfert de petites quantités de données, très rapidement. Le temps de réaction ne peut être plus lent que la valeur demandée par le périphérique.
    • Isochronous : fonctionne en temps réel. La bande passante et le délai sont garantis. C'est le mode le plus prioritaire. Du côté applicatif des erreurs d'underruns peuvent être détectées.
change en mode bulk
Échange en mode Bulk

Idle

Jeton

IN

OUT

DATA 0/1

NAK

STALL

DATA 0/1

Idle

Données

ACK

ACK

NAK

STALL

Idle

Acquittement

exemple de mise en oeuvre
Exemple de mise en oeuvre
  • Un rapide sondage à montré que de nombreux développeurs utilisent des composants du fabriquant Cypress (Intel, Motorola, Mitsubishi, Philips). Ce constructeur fournit toute une gamme de produit du plus lent 1.5 Mbits/s au plus plus rapide 480 Mbits/s. En fait le composant choisi est un dérivé de la famille 8051 avec des fonctions USB entièrement intégrés. Un kit de développement (CY3671) très performant est disponible, permettant ainsi d'appréhender les différentes possibilités de l'USB.
caract ristiques des cyc646xx
Caractéristiques des CYC646XX
  • Transceiver USB et SIE intégré sur la puce
  • Code 8051 dans la ram interne (8KB) ou externe, chargée à partir d'EEPROM ou via le bus USB.
  • 14 Bulk/Interrupt endpoints avec une taille maximum de 64 bytes par paquet.
  • 16 Isochrones endpoints avec un buffer total de 2KB.
  • Intégré 8051amélioré: 4 clocks par cycle machine au lieu de 12, horloge de 48 MHz, 2 uarts, 3 compteurs / timers

D+

D-

Serial Interface Engine

octets

µP 8051

outils logiciels
Outils logiciels
  • Il va falloir utiliser 2 séries d'outils pour piloter la partie logicielle :
    • Côté périphérique, on utilise un outil de développement pour écrire du code compatible 8051. Avec le kit de développement est livré une version limitée du compilateur Keil. Le code sera écrit dans une Eeprom compatible I2C est chargé lors de démarrage du µP.
    • Côté host, on utilise un produit capable d'accéder à une DLL système.
initialisation du protocole
Initialisation du protocole

Void TDINIT (void)

{

IN07VAL = bmEP2; OUT07VAL = bmEP2; // Valide EndPoint 2. IN07VAL et OUT07VAL sont 2 registres qui indiquent les "Endpoint" valides en entrée et sortie

EPIO[OUT2BUF_ID].bytes = 0; //Arm Endpoint2 out to recieve data

// Activation de l'adressage en sbit

PORTSETUP=1; // SFRPORT=1

// Activation des Ports D,E et B

OED= 0xf0; OUTD=0; // bit 0-3 comme entrée, tout à 0

OEE=0x00; // bit 0-7 comme entrée

OEB=0xC0; OUTB=00; // bit 6-7 comme sortie tout à 0

}

r ception des donn es
Réception des données

On peut travailler en mode Polling ou par interruption. Le registre de contrôle et d'état permet de contrôler chaque "Bulk Endpoint"

if((EPIO[OUT2BUF_ID].cntrl & bmEPBUSY)==0 )// Il y a quelques choses dans le buffer

{

count =EPIO[OUT2BUF_ID].bytes; //Nombre d'octets reçus dans le buffer

for(i=0;i<count;++i)

pMsg[i]= OUT2BUF[i]; // On récupère les données

pMsg[i+1]= 0;

EPIO[OUT2BUF_ID].bytes = 0;

}

emission des donn es
Emission des données

On vérifie l'état du registre EPIO pour savoir si on peut émettre des données :

read8Data(pMsg); // On lit 8 données d'un convertisseur

while( (EPIO[IN2BUF_ID].cntrl & bmEPBUSY) ); // On attend que IN2BUF soit disponible

++j; // incrémente le No du message memcpy(&IN2BUF[0],&j,2);memcpy(&IN2BUF[2],&pMsg[0],16); // copie de 16 caractères d'un message EPIO[IN2BUF_ID].bytes = 18; // les données sont automatiquement émises.

d veloppement c t pc
Développement côté PC

On travaille avec un fichier virtuel en utilisant les fonctions appropriées de la librairie Kernel 32. Au lancement de Windows un driver générique livré avec le kit de développement permet de reconnaître les circuits USB de la famille Cypress.

Public Declare Function CreateFile Lib "kernel32" Alias "CreateFileA" (ByVal lpFileName As String, ByVal dwDesiredAccess As Long, ByVal dwShareMode As Long, lpSecurityAttributes As Any, ByVal dwCreationDisposition As Long, ByVal dwFlagsAndAttributes As Long, ByVal hTemplateFile As Long) As Long

Public Declare Function CloseHandle Lib "kernel32" (ByVal hObject As Long) As Long

Public Declare Function DeviceIoControl Lib "kernel32" (ByVal hDevice As Long, ByVal dwIoControlCode As Long, lpInBuffer As Any, ByVal nInBufferSize As Long, lpOutBuffer As Any, ByVal nOutBufferSize As Long, lpBytesReturned As Long, ByVal lpOverlapped As Long) As Long

structures utilis es c t pc 1 2
Structures utilisées côté PC (1/2)

Public Type USBDeviceDescriptorType' USB device descriptor

bDescriptorLength As Byte: bDescriptor As Byte

iSpecRelease As Integer

bDeviceClass As Byte: bDeviceSubClass As Byte

bDeviceProtocol As Byte

bMaxPacketSize As Byte

iVendorID As Integer: iProductID As Integer

iDeviceRelease As Integer : bManufacturer As Byte : bProduct As Byte : bSerialNumber As Byte

bNumberConfigurations As Byte

fill(128) As Byte

End Type

Public Type BulkTransferControlType

lPipeNum As Long

End Type

structures utilis es c t pc 2 2
Structures utilisées côté PC (2/2)

Public Type USBDPipeInformationType

' OUTPUT, These fields are filled in by USBD

iMaximumPacketSize As Integer 'Maximum packet size for this pipe

bEndpointAddress As Byte ' 8 bit USB endpoint address (includes direction)

bInterval As Byte ' Polling interval in ms if interrupt pipe

PipeType As USBDPipeEnum ' PipeType identifies type of transfer valid for this pipe

lPipeHandle As Long

' INPUT, These fields are filled in by the client driver

lMaximumTransferSize As Long ' Maximum size for a single request in bytes.

lPipeFlags As Long

End Type

Public Type USBDInterfaceInformationType

iLength As Integer ' Length of this structure, including all pipe information structures

' INPUT, Interface number and Alternate setting this structure is associated with

bInterfaceNumber As Byte : bAlternateSetting As Byte

' OUTPUT , These fields are filled in by USBD

bClass As Byte : bSubClass As Byte : bProtocol As Byte : bReserved As Byte

lInterfaceHandle As Long : lNumberOfPipes As Long

Pipes(MAX_PIPES) As USBDPipeInformationType

End Type

initialisation c t pc
Initialisation côté PC

Dim usbDD As USBDeviceDescriptorType

Dim pi As USBDInterfaceInformationType ' Global dans le projet

driverName = "\\.\" & "Ezusb-0"

hDriverHandle = CreateFile(driverName, (GENERIC_READ Or GENERIC_WRITE), (FILE_SHARE_READ Or FILE_SHARE_WRITE), ByVal 0, OPEN_EXISTING, 0&, 0)

result = DeviceIoControl(hDriverhandle, IOCTL_Ezusb_GET_DEVICE_DESCRIPTOR, usbDD, Len(usbDD), usbDD, Len(usbDD), lBytesReturned, 0)

If usbDD.iVendorID <> &H547 And usbDD.iProductID <> &H1002 Then

CloseHandle hDriverhandle

result = DeviceIoControl(hDriverhandle, IOCTL_Ezusb_GET_PIPE_INFO, pi, Len(pi), pi, Len(pi), lBytesReturned, 0) ' Information sur le type de lien

If result = 0 Then CloseHandle hDriverhandle

mission des donn es par le pc
Émission des données par le PC

result = DoBulkXfer(usrUsbParametre.hDriverhandle, eWrite, buffer, lngDataLen) ' Emission d'un buffer

….

Function DoBulkXfer(hDriverhandle As Long, pipe As Integer, ByRef buffer() As Byte, ByRef dataLen As Long) As Long

If pi.lNumberOfPipes <= pipe Then ' Le lien est-il correct

DoBulkXfer = eBadPipe : Exit Function

Else ' met ce lien dans la structure BulkTransferControl

btc.lPipeNum = pipe

End If

' determine en fonction du No du EndPoint le sens du transfert

If (pi.Pipes(pipe).bEndpointAddress <= 128) Then

result = DeviceIoControl(hDriverhandle, IOCTL_EZUSB_BULK_WRITE, btc, Len(btc), buffer(0), dataLen, dataLen, 0)

End If

r ception des donn es par le pc
Réception des données par le PC

result = DoBulkXfer(usrUsbParametre.hDriverhandle, eRead, buffer, lngDataLen) ' Réception d'un buffer

….

Function DoBulkXfer(hDriverhandle As Long, pipe As Integer, ByRef buffer() As Byte, ByRef dataLen As Long) As Long

If pi.lNumberOfPipes <= pipe Then ' Le lien est-il correct

DoBulkXfer = eBadPipe : Exit Function

Else ' met le lien dans la structure BulkTransferControl

btc.lPipeNum = pipe

End If

' determine en fonction du No du EndPoint le sens du transfert

If (pi.Pipes(pipe).bEndpointAddress > 128) Then

result = DeviceIoControl(hDriverhandle, IOCTL_EZUSB_BULK_READ, btc, Len(btc), buffer(0), dataLen, dataLen, 0)

End If

budget approximatif
Budget approximatif
  • Le coût du composant et circuits annexes ~ 25€
  • Outillage, film, cuivre et câblage ~240€
  • Outil de développement Cypress CY3671 ~ 600€
  • Kit de développement Keil ~2200€
  • Programmateur d'Eeprom ~800€
bilan
Bilan
  • Parmi les problèmes rencontrés on peut citer
    • Circuit CAO classe 5
    • Approvisionnement du composant
    • Outils logiciels importants bien que plus facile que le bus PCI
    • Prix du prototype et des outils de bases,…
  • Parmi les points positifs
    • Portabilité du protocole (PC, Mac, Unix)
    • Utilisation d'un micro contrôleur famille 8051
    • Evolution des performances (USB 2.0) et (USB OTG On the Go pas de Host)
bibliographie
Bibliographie
  • "Le bus USB Guide du concepteur" de Xavier Fenard, DUNOD, ISBN 2-10-004704-3
  • "Universal Serial Bus System Architecture, Second Edition" de Don Anderson / Dave Dzatko, MindShare, Inc., ISBN 0-201-30975-0
  • http://www.cypress.com
  • http://www.usb.org
