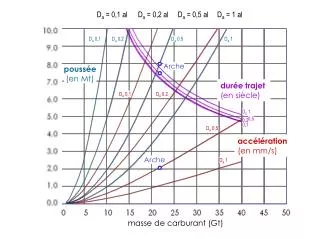

D a = 0,1 al. D a = 0,2 al. D a = 0,5 al. D a = 1 al. D a 0,1. D a 0,2. D a 0,5. D a 1. Arche. poussée (en Mt). durée trajet (en siècle). D a 0,1. D a 0,2. D a 1. 0,5. 0,2. 0,1. D a 0,5. accélération (en mm/s). Arche. D a 1. masse de carburant (Gt).

gallia
Download Presentation

masse de carburant (Gt)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Da = 0,1 al Da = 0,2 al Da = 0,5 al Da = 1 al Da 0,1 Da 0,2 Da 0,5 Da 1 Arche poussée (en Mt) durée trajet (en siècle) Da 0,1 Da 0,2 Da 1 0,5 0,2 0,1 Da 0,5 accélération (en mm/s) Arche Da 1 masse de carburant (Gt)

  2. DEPART (années 0-60) ARRIVÉE (700-753) accélération : 57 ans freinage : 42 ans Chiffres clés du trajet de l'Arche Masse 36,5 Gt 27,0 20,0 V o l l i b r e Départ : système solaire Arrivée : ε-Eridani Ascension droite 03h 32m 55.8442 s Déclination -09° 27' 29.744'' Distance 10,5 a.l. Masse structure 20,0 Gt Masse carburant 16,5 Gt - dont M1 (accélération) 9,5 Gt - dont M2 (freinage) 7,0 Gt Masse totale départ 36,5 Gt Poussée 78,5 GN Vitesse éjection 15 000 km.s-1 Impulsion spécifique 1,5.106 s Débit massique éjection 5,2 t.s-1 Puissance moteur 4,0.1018 W Energie totale 7,2.1027 J mm.s-2 2,91 Accélération 2,15 -2,91 -4,47 4500 Vitesse km.s-1 moyenne : 4187 années- lumière 0,41 10,5 Distance 10,2

  3. Distance Lalande 21185 8,31ly, M2 Ross 154 9,69ly, M4 Ross 248 10,33ly, M6 M Barnard, 5,94ly, M5 Proxima Centauri, 4,22ly, M5 Wolf 359 7,8ly, M6 Luyten 726-8 A,B 8,73ly, M5+M5 K Epsilon Eridani 10,5ly, K2 Type spectral G Alpha Centauri A&B, 4,39ly, G2+K0 F Sirius A,B 8,6ly, A1+DA A

  4. Géométrie de la poussée axe de poussée Moyeu G axe de révolution centre de masse corps de l'Arche

  5. Changements de trajectoire corolle poussée cylindre axe de révolution

  6. section transverse t1 t2 D: diamètre de l'Arche section tube : St = D/vt.va va : vitesse de l'Arche vt: vitesse transverse du projectile L : longueur de l'Arche section transverse = LD Prob[collision transverse] = section tube/section tranverse = L/D . vt/va vitesse transverse du projectile (km/s) vitesse de l'Arche (km/s)

  7. cablerie palier brides de paroi poutre centrale (fixe) cage d’écureuil paroi externe Moyeu paroi interne e n r o t a t i o n atmosphère poussée (8Mt) palier central (centre de poussée)

  8. parois de flanc paroi externe paroi interne plateformes continentales océan ballasts continentaux paroi périmétrique épiderme (±80 cm)

  9. Anneau solaire longueur : 1200 m rayon : 450 m pavé d'éléments émissifs hexagonaux

  10. anneau solaire (ellipsoide tronqué) Puissance : 100 GW Surface : 3,8 km2 1200 m 900 m 120 m voile céleste (métamatériau diffuseur) rayonnement direct. T~ 6000 K rayonnement diffusé pénombre L ~ 450 m

  11. 1200 m 900 m 120 m voile céleste (métamatériau diffuseur) pénombre L ~ 450 m

  12. gradient température case moteur-énergie surface 10 m chaud froid Vis d'extraction (triple corps) Vis de progression (simple corps) Vis de pénétration (simple corps)

  13. tube étanche intégrant alimentation électrique +alimentation en eau + moteur linéaires pour sortie des tubes évaporation (communication avec l'atmosphère) eau de refroidissement radiateurs surface émissive (LED) L section hexagonale Vue en coupe de la surface de l'anneau solaire a = 60 cm L ~ 10 a tube téléscopique ultra-réflechissant sur les deux faces a

  14. cylindre principal cylindre du moyeu paroi retombante courbe de la corde à sauter (sn)

  15. Paroi rayonnante: 24 peignes circulaires Paroi périmétrique: 144 peignes transversaux

  16. Evolution de la pression avec l’altitude z z P0 = 1013 hPa g0 = 9,81 m/s² M = 28,9644 g/mol R = 8,31432 J/mol T = 288 K (15°C) R = 5000 m (en mètre) z = 0 z = R 7°C T/T0 atmosphère terrestre 2°C -1°C -3°C -10°C -16°C atmosphère Arche P/P0 atmosphère terrestre

  17. atmosphère continent flottant océan (prof. : 30 m) paroi latérale externe interne semelle

  18. masse : 80 kg taille : 1,79 m maitre couple : 1,07 m² Cx : 1 z (m) chute libre dans l’Arche chute libre terrestre temps de chute (en seconde)

  19. vitesse du vent relatif v = ω(R-z) km/h 450 km/h record terrestre 250 km/h vents catabatiques 115 km/h : force 12 R-z Moyeu (en mètre) Plancher

  20. z P T α mg x O

  21. ε

  22. Sol ε-Eri

  23. PRÉCIPITATIONS ÉCLAIREMENT chaud humide chaud sec chaud humide chaud sec tempéré tempéré froid froid

  24. ω=0,044 rad.s-1 Ω z cx -vz c = 2ω cy 0 c vz cz vx y vx O x

  25. ECHANGES VERTICAUX BLOQUÉS FROID CHAUD

  26. z y x

  27. faisceau α tore plasma 20 000 K bobines refroidies centre réactionnel 1GK surface miroir UV

  28. plasma miroir Arche σT4 σT4 T,ρ,κ Φ pertes R S

  29. niveau max sol 3 m drain milieu filtrant 2 m cours d'eau 2 atm 10 atm océan 25 m

  30. a=1788 m h=5984 m S=17 km² b=3900 m

  31. Schema of interstellar ark plasma ejection (5,2 t/s - 0,05 c) flower-shaped fusion engines water shield ocean fuel (D2-3He) shields body 20 Gt M2 7,0 Gt M1 9,4 Gt hub 2 Mt stern pole bow pole solar ring atmosphere 0,7 Gt ocean8 Gt wall11,3 Gt

  32. Dimensions de l'Arche corolle moteur diamètre hors-tout 16 000 m c = 6000 m 90° 60° 30° a1 = 10 000 m a2 = 9000m Sp= 314 km2 b1 = 7200 m Surface totale des parois Sr= 92 km2 h2 = 2 600 m h1 = 3 400 m Sp + 2 Sr= 498 km2 bouclier d'eau M2 M1 b2= 1000 m longueur hors-tout 24 000 m VM2 35 km3 VM1 47 km3 R = 5000 m V= 610 km3 pétale moteur (x12) r = 4550 m 1790 m e = 472 m m2 = 4800 m 6000 m Sm= 17 km2 m1 = 3700 m L = 10 000 m 12 Sm= 204 km2 3900 m

  33. DEPARTURE & ACCELERATION LAYOUT Configuration de départ et d'accélération Soleil Durée : 57 ans Acceleration : 2,2 à 2,9 mm.s-2 éjection plasma (5,2 t/s - 0,05 c) corolle moteur bouclier d'eau ocean Boucliers carburant corps 20 Gt M2 7,0 Gt M1 9,4 Gt moyeu 2 Mt mât de poupe mât de proue anneau solaire atmosphère 0,7 Gt ocean8 Gt parois11,3 Gt

  34. FREE FLY LAYOUT duration : 653 years acceleration : 0 speed : 4500 km/s (0.015 c) Configuration de vol libre Soleil Durée : 653 ans Acceleration nulle. Vitesse : 4500 km.s-1 corolle moteur en veille
