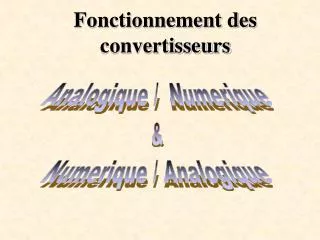

Fonctionnement des convertisseurs. Analogique / Numerique. &. Numerique / Analogique. Sommaire. Exemples de C.A.N. Convertisseur JDAC. Exemples de C.N.A. C onvertisseurs à intégration analogique. Convertisseurs à intégration numérique. Convertisseurs flash. C.N.A. R. R. R. R.

freja
Download Presentation

Fonctionnement des convertisseurs

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Fonctionnement des convertisseurs Analogique / Numerique & Numerique / Analogique

  2. Sommaire Exemples de C.A.N. Convertisseur JDAC Exemples de C.N.A. Convertisseurs à intégration analogique Convertisseurs à intégration numérique Convertisseurs flash

  3. C.N.A.

  4. R R R R Entrée numérique R R R R R R R R R R R Sortie Analogique r Exemples de CNA Convertisseurs JDAC Plus le bit est significatif, et plus la valeur de la résistance est petite.

  5. C.A.N.

  6. Reset Clock Sortie numérique U ref - + - + Comparateur U in Compteur Exemples de CAN Convertisseurs à intégration analogique Le montage logique en aval compte le temps que met la sortie de l'intégrateur à rejoindre la tension d'entrée La tension de référence est intégrée par l'amplificateur opérationnel Elle est comparée à la tension à convertir

  7. Clock Compteur binaire Sortie numérique - + CNA Uin Exemples de CAN Convertisseurs à intégration numérique Le compteur part de zéro, et compte jusqu'à ce qu'il atteigne une valeur très proche de celle correspondant à la tension d'entrée. Ce principe ne vous rappelle rien...

  8. Clock Compteur binaire Sortie numérique - + CNA - + Uin Exemples de CAN Convertisseurs à intégration numérique Peut être que….

  9. Système de réglage Actionneur Sortie S (Sortie numérique) Capteur - + Consigne (tension) Exemples de CAN Convertisseurs à intégration numérique Et oui, c’est le même principe que celui d’un système bouclé ! Décidément il y en a de partout…

  10. Uin Uref R R R Sortie numérique R R R R Décodeur Exemples de CAN Convertisseurs flash Le code obtenu est du type : Avec seuil sur le k ième comparateur : An-1 An-2 … Ak … Ak-1 A1 A0 0 0 0 1 1 1 La tension à convertir est comparée à plusieurs seuils de référence Le décodeur réalise une logique combinatoire pour transformer ce mot en binaire
