Mode d'emploi simplifié

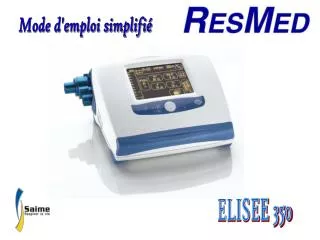

1. Mode d'emploi simplifié ELISEE 350

2. Démarrage d’une ventilation Nouveau patient Presser la touche Nouveau réglage Appuyer sur le bouton situé sur la face latérale droite

3. 1 2 3 Réglage de la ventilation Choix du caractère Invasif , Non Invasif et le type de patient Presser les touches choisies. Puis valider.

4. 1 2 Réglage de la ventilation Choix du mode de ventilation Modes en pression Modes en volume Presser la touche correspondant à la ventilation choisie : PAC VAC PACI VACI AI AI VT CPAP Puis valider.

5. 1 2 3 4 Réglage des paramètres de la ventilation Presser le paramètre à modifier Presser + ou – pour ajuster le paramètre à la valeur souhaitée Pratiquer de la même manière pour chaque paramètre à régler. Presser OK pour valider les réglages Changer de page pour régler les autres paramètres.

6. 2 3 4 1 Réglage des alarmes Accéder au menu Alarmes Presser le paramètre d’alarme à modifier Presser + ou – pour ajuster le paramètre à la valeur souhaitée Pratiquer de la même manière pour chaque alarme à régler. Presser OK pour valider les réglages

7. Démarrage de la ventilation Presser la touche « début ventil » pour lancer la ventilation Écran de monitorage

8. DESCRIPTIF DE L’ECRAN Ventilation invasive Mode en cours Type de patient Niveau de charge des batteries Pression de pointe Accès aux modes Hyper oxygénation Courbe Pression / Temps Accès aux paramètres Type de patient Type de patient Type de patient Limite de pression haute Courbe Débit / Temps Accès aux alarmes Pression du circuit Accès autres pages de réglages PEP Trigger patient Estimation de la consommation d’O2 Paramètres patient

9. P1 Arrêt de l’appareil Appuyer sur le bouton situé sur la face latérale droite Presser la touche arrêt pendant 3 secondes Presser la touche Silence pour arrêter l’alarme sonore

10. Entretien, nettoyage et tests Partie extérieure de l’appareil Le nettoyage des parties externes s’effectue avec un chiffon sec ou, si nécessaire, avec une éponge légèrement humide. Ne pas pulvériser directement de produit sur l’appareil. ! : La décontamination peut être effectuée à partir des procédures en vigueur et agréées dans les centres de stérilisation. L’usage de poudres abrasives ou de solvants est fortement déconseillé.

11. Valve expiratoire

12. Filtre d’entrée air Filtre Remplacement du filtre une fois par mois.

13. AUTOTEST Appuyer 3 secondes sur la touche pour faire apparaître l’écran test.

14. Autotest suite Débrancher les arrivées d’oxygène !! Débrancher le circuit patient !! Dés que vous êtes prêts, appuyer sur: Un écran affiche les valeurs Boucher le cone d’insufflation Dés que vous êtes prêts, appuyer sur:

15. Autotest suite Connecter votre circuit patient à l’appareil. Laisser l’autre extrémité du circuit à l’air libre. Dés que vous êtes prêts, appuyer sur: Boucher l’extrémité du circuit patient. Dés que vous êtes prêts, appuyer sur:

16. Autotest fin Démarrage sur un pré programme Démarrage avec de nouveaux réglages Démarrage avec les réglages de la ventilation précédente

17. Contact: • ResMed Suisse: 061/564 70 10 Marc Dobbelaere Regional Clinical Application Specialist ResMed Suisse Marc.Dobbelaere@resmed.ch Mobile:+41(79)2308928
