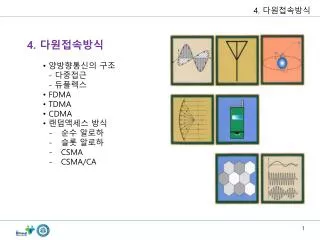

4. 다원접속방식 양방향통신의 구조 - 다중접근 - 듀플렉스 FDMA TDMA CDMA 랜덤액세스 방식 순수 알로하 슬롯 알로하 CSMA CSMA/CA

4. 다원접속방식 • 양방향통신의 구조 • - 다중접근 • - 듀플렉스 • FDMA • TDMA • CDMA • 랜덤액세스 방식 • 순수 알로하 • 슬롯 알로하 • CSMA • CSMA/CA

4.1 양방향통신의 구조 다중화: 기지국과 위성에서 각 사용자 단말로 향하는 신호를 복수개의 회선(채널) 으로 묶어서 송신 다원접속: 각 사용자 단말이 기지국과 위성에 접속하는 것 듀플렉스(복신: duplex): 양방향 통신(기지국과 사용자단말 사이)에서 상향채널(사용자단말→기지국)과하향채널(기지국→사용자단말)의 관계

4.1 양방향통신의 구조 다중화의 구조:

4.1 양방향통신의 구조 주파수분할다중(FDM): 사용하는 주파수대역을 분할 시분할다중(TDM): 주파수대역을 사용하는 시간을 분할 코드분할다중(CDM): 서로 독립적인 코드로 분할 직교주파수분할다중(OFDM): 무선 LAN(IEEE 802.11n)과 4세대 LTE 및 WiMAX에서 사용 6장 2절에서 다룬다. 다중화 방식

4.1 양방향통신의 구조 듀플레스(복신) 방식 시분할복신(Time Division Duplex: TDD): 양방향 통신에서 상향회선과 하향회선의 주파수를 동일하게 사용하는 경우, 일정한 시간간격으로 송신과 수신을 변경 주파수분할복신(Frequency Division Duplex: FDD): 사용자 단말 측과 기지국에서 서로 다른 송신 주파수를 이용하여 양방향 통신을 구현

4.1 양방향통신의 구조 다원접속 방식 • 주파수분할다원접속(FDMA: Frequency Division Multiple Access): • 서로 다른 주파수대역을 사용자 단말에 나누어 사용 • 상향회선으로 같은 주파수를 사용하면 간섭 때문에 통신이 곤란 • 시분할다원접속(TDMA: Time Division Multiple Access): 각 사용자 단말 • 에 특정한 시간간격 동안 동일한 주파수대역을 할당 • 코드분할다원접속(CDMA: Code Division Multiple Access): 각 사용자 • 단말에 서로 독립적인 코드를 할당하여 신호를 확산하는 경우에는 • 동일한 주파수를 사용해도 이러한 제약이 없다. • 직교 주파수분할다원접속(OFDMA)

4.2 FDMA 방식 주파수 대역을 사용자 단말에게 개별적인 주파수대역 (주파수 슬롯)으로 분할하여 할당 각 사용자 단말에는 송신주파수와 수신주파수가 짝으로 할당 <예> 5명의 사용자가 3개의 채널을 공유

4.2 FDMA 방식 • 저속통신  채널의 대역폭을 작게 할 수 있고, • 장치의 소형화와 저소비 전력의 관점에서 유리 • 여전히 위성통신 시스템과 소형화를 중시하는 시스템 등에 채용 • 채널의 간격을 줄이면  주파수의 이용효율 향상 • (그러나) 도플러효과에 의한 주파수변화(이동통신의 경우) • 보호대역(guard band: 인접 주파수와의 사이에 두는 주파수대역)을 확보 • 인접 채널과의 간섭을 회피해야 함

4.3 TDMA 방식 • 각 사용자 단말이 단시간의 타임 슬롯 동안 고속의 신호를 수신할 필요 • FDMA 방식에 비해 고출력 증폭기와 높은 안테나이득이 요구 • 장치가 커지는 단점 • 타임 슬롯 사이에 보호시간(guard time: 슬롯 사이의 시간 간격. • FDMA 방식의 보호대역과 유사)을 확보 • 프레임의 충돌을 회피하기 위해 각 사용자 단말의 시각을 동기화시킬 필요 <예> 5명의 사용자 1개의 타임슬롯 = 3개의프레임

4.2 FDMA 방식 (그러나) 전력효율 좋음  위성통신 시스템에서 장점발휘 <그림 4.6> TDMA와 TDM에 의한 통신의 예

4.4 CDMA 방식 무선신호: • 자유공간의 전파(propagation)는 항상 빛과 유사함 (직진성) • 보안 문제 • 수신전력은 다음과 같은 요인에 의해 영향 받음 • *페이딩(fading) 수신 전계 강도가 시간적으로 변동하는 현상 • - 차단(shadwing, blocking) • - 큰 장애물에의 반사(reflection) • - 굴절(refraction)은 매체의 밀도에 좌우됨 • - 작은 장애물에서의 산란(scattering) • - 모서리에서의 회절(diffraction) • 다중경로 전파 • 송신기와 수신기 사이에서 신호는 반사, 산란, 회절 등에 의해 서로 다른 경로를 가질 수 있슴 • 신호는 수신기에 직접적으로 위상이 이동된 상태로 도착 ⇒ 서로 다른 부분의 위상에 따라 신호 왜곡

4.4 CDMA 방식 • 직교하는 확산코드를 사용하는 스펙트럼 확산(Spectrum Spread) 기술을 사용 •  각 사용자의 단말 신호를 직교(독립)화 • 각 사용자 단말 신호를 포함한 주파수 자원과 시간자원이 함께 전파공간에서 • 중첩됨

4.4 CDMA 방식 • 기본 원리: • 1차 변조된 베이스밴드 신호에 동일하게 (-1, 1)로 구성된 확산코드를 곱해서 전송 • 확산 코드 의사잡음(Psedo Noise: PN) 코드라고 부르는 랜덤 신호 • 칩 율(chip rate: (chip/s): 확산신호의 단위 시간당 변화율 • 확산율: 베이스밴드 신호와 칩 율과의 비율 • 확산율이 커질수록 스펙트럼의 확산도 커진다. • 1차 변조신호보다도 변화율이 커지는 확산신호로 변조함으로써 변조파의 • 스펙트럼은 더 많이 넓어지게 됨

4.4 CDMA 방식 • DSSS(Direct Sequence Spread Spectrum) • 임의의 대역을 갖는 1차 변조 신호는 확산에 의해 광대역 신호가 됨 • 광대역 신호가 전파경로에서 다른 시스템의 간섭파 신호와 함께 수신 • 수신측: 역확산에 의해 광대역 신호는 원래의 대역폭을 갖는 신호로 복원 • 간섭파 신호는 역으로 확산  넓은 대역에서 낮은 전력 레벨을 갖는 잡음이 되어 그 영향이 약해진다.  CDMA 방식은 잡음과 간섭에 강하다. • 확산 코드를 모르면 베이스밴드 신호 재생불가 CDMA 방식은 보안에 강하다.

4.4 CDMA 방식 베이스밴드 신호의 확산과 역확산: • CDMA에서 의사잡음(Psedo Noise: PN) = 확산 코드 • 좋은 자기 상관: 자기 자신과 곱해진 벡터의 내적의 절대값은 클 수록 좋다. 벡터의 내적(inner product) a = (a1, a2, …, an) b = (b1,b2,….,bn) a*b = a1 b1 + a1 b1 +…+ an bn (2) 직교 코드 (orthogonal): 다른 코드와는 직교해야 함. (예) 두 벡터, (2,5,0) * (0,0,17) = 0+0+0 = 0 이므로 직교함 (1,2,3)*(4,2,-6) = 4+4-18 = -10 (직교 안함)

4.4 CDMA 방식 • 송신기 A • 데이터 Ad = 1, 확산코드Ak = 010011 (assign: „0“= -1, „1“= +1) • 데이터Bd = 0, 확산코드Bk = 110101 (assign: „0“= -1, „1“= +1) • 송신신호 As = Ad * Ak = 1 * (-1, +1, -1, -1, +1, +1) (-1, +1, -1, -1, +1, +1) • 송신기 B • 송신신호 Bs = Bd * Bk = -1 * (+1, +1, -1, +1, -1, +1) (-1, -1, +1, -1,+1, -1) • 두 확산 코드의 직교성: Ak* Bk = (-1, +1, -1, -1, +1, +1) * (+1, +1, -1, +1, -1, +1) = 0 • 두 신호는 동일한 주파수 대역에서이용하여 전송되기 때문에 신호가 겹침 • C = As + Bs = (-2, 0, 0, -2, +2, 0) • 수신기는 A의 송신 신호를 복구하고 싶어함 • 비트 단위로 확산코드(Ak)를 적용(inner product) • C*Ae = (-2, 0, 0, -2, +2, 0) * (-1, +1, -1, -1, +1, +1)= 2 + 0 + 0 + 2 + 2 + 0 = 6 • 결과가 0보다 큼 => 원래 신호는 “1” • B 신호 복원 • C*Be = (-2, 0, 0, -2, +2, 0) * (+1, +1, -1, +1, -1, +1) =-2 + 0 + 0- 2 - 2 + 0 =-6, • 0보다 작음 => 원래 신호는 “0”

4.4 CDMA 방식 주파수 대역의 사용 <그림 4.10> 주파수 대역을 교대로 이용하는 예 1세대 FDMA 방식과 2세대 TDMA 방식: 둘 다 인접된 기지국에서 서로 다른 주파수를 사용하여 다른 기지국으로부터의 간섭 을 회피한다. (그러나) 지형과 건물 등의 영향  단지 거리 조건만으로 간섭의 영향을 결정하지 못하고 세밀하게 간섭을 측정할 필요 (또한) 가입자가 증가함에 따라 새롭게 기지국을 건설  주파수 배치를 재검토할 필요 3세대 CDMA 방식: 확산코드를 할당  모든 기지국이 동일한 주파수를 이용하여 통신할 수 있다  위의 문제를 회피가능

4.4 CDMA 방식 CDMA의 문제점: • 원근문제: 기지국에서 수신한 두 사용자 단말의 신호의 수신 전력의 세기가 크게 달라지는 문제 • 더 먼 쪽의 사용자 단말로부터 온 작은 신호전력이 기지국 근처에 있는 사용자 단말의 전력에 매몰되는 상태가 발생 • 사용자 단말이 기지국에서 송신된 전파를 항상 참조하여 기지국이 수신하는 사용자 • 단말의 전력세기를 균일하게 만들어주는 송신전력제어를 통해 회피 • 간섭문제: 사용자를 물리적으로 분리하지 못하고 단지 코드에 의해 분리함으 • 로써 발생되는 간섭  간섭을 회피하기 위해 주파수 대역을 서로 직교(간섭 • 이 없는)하는 서브캐리어로 나누어 전송 (OFDMA) • 속도문제: 무선 채널의 다중 경로 현상에 대처  Rake 수신기를 사용하면 • 10 Mbps 전송속도까지는 효율적 (그러나) 그 이상 속도에서는 chip 간 간섭증가  하드웨어 복잡 •  수용 가능한 사용자 용량에 제한 •  데이터를 각 서브 캐리어로 나누어 병렬로 전송하는 기술 필요 (OFDMA + MIMO)

4.4 CDMA 방식 정리(1,2,3,4 세대)

4.4 CDMA 방식

4.5 랜덤 액세스 방식 • 매체접근(MAC: Medium Access Control) 방식: • 고정할당: FDMA, TDMA, CDMA • 순번(take turns-충돌 회피) • Token 토큰버스, 토큰링 • master/slave(polling) 블루투스 • 경쟁(contention): Aloha (순수 알로하, 슬롯 알로하) CSMA (Carrier Sense Multiple Access) CSMA/CD (IEEE 802.3, DIX-2.0 이더넷) CSMA/CA (IEEE 802.11)RTS/CTS 무선 랜

4.5 랜덤 액세스 방식 랜덤 액세스 방식: 송신할 데이터가 발생할 때 마다 사용자 단말이 정보를 특정 길이의 패킷으로 분할하여 송신  사용자 단말이 복수 개 존재할 때 송신 패킷의 충돌(collision) 발생

4.5 랜덤 액세스 방식 • 순수 알로하(ALOHA) 방식: 전송 데이터 패킷이 발생하는 즉시 송신 • 일정 시간 내에 수신확인(ACK: Ackowledgement)을 받지 못하면 재전송 • 하와이 대학에서 개발 • 슬롯 알로하 방식: 데이터의 송신 시각을 시간 슬롯에 맞추는 알로하 방식 • 기지국(제어국이라고 부르는 경우도 있음)이 타이밍의 동기 정보를 각 사용자 단말로 • 송신  각 단말은 동기 정보를 수신 • 특정 슬롯에 맞추어 송신 개시 • 패킷의 부분적인 충돌이 없어서 충돌 확률이 낮아짐 • 전송 효율은 순수 알로하 방식보다 높아짐

4.5 랜덤 액세스 방식 순수 알로하방식:

4.5 랜덤 액세스 방식 슬롯 알로하방식:

4.5 랜덤 액세스 방식 순수 알로하방식과 슬롯 알로하 방식:

4.5 랜덤 액세스 방식 • CSMA(Carrier Sense Multiple Access) 방식: • 무선 채널의 사용 상황을 감시(carrier sense)하여 비어있다고 판단되면 송신 • 무선 LAN의 접근방식으로 채용 • CSMA/CA: • 캐리어 센스를 통해 충돌을 회피(Collision Avoidance) • 송신하고 있는 캐리어의 존재를 검파 •  임의의 시간이 지난 후에 재전송 • 숨겨진 단말문제: 캐리어를센스해도 검출하지 못하는 위치에 • 다른 사용자 단말이 존재  양 단말의 송신개시에 의해 기지국에서 • 충돌 발생  처리율 하락 • 해결방법: 무선 LAN(8장)에서 설명

CSMA/CD (Collision Detection): 유선 LAN MAC 프레임 조립 no Carrier Sense == ON ? yes yes Carrier Sense == ON ? • 동기 비트 탐지 • 그 뒤의 데이터부터 저장 1 동기 비트 전송 완료 ? no • 9.6 μs 기다림 • 전송시작 • (동기 비트부터) no no 수신지 주소 일치 ? • 프레임 폐기 • 에러 보고 2 계속 전송 yes 수신데이터를 버퍼로 이동 yes yes 데이터크기 64바이트 미만 충돌 탐지 ? • 전송 중단 • Jam 신호 (3.2 μs) • 시도횟수 증가 3 yes 1 데이터크기 1500바이트 초과 no no CRC 에러 있음 수신 완료 3 MAC 제어기 1 2 CPU 인터럽트 3 시도횟수 ≥ 16 ? no Ether Type 조사 backoff 시간 대기 yes MAC 드라이버 S/W 프레임 분해 시도횟수 초과 에러 보고 (51.2 μs 단위) 상위 계층으로 전달
