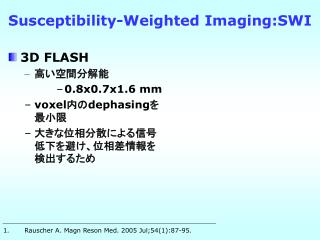

  1. Susceptibility-Weighted Imaging:SWI • 3D FLASH • 高い空間分解能 • 0.8x0.7x1.6 mm • voxel内のdephasingを最小限 • 大きな位相分散による信号低下を避け、位相差情報を検出するため • Rauscher A. Magn Reson Med. 2005 Jul;54(1):87-95.

  2. SWIの理解に虚数が必要？Nombre imaginaire 虚成分 Im M sinf • 虚数　imaginary number • 2乗してマイナスになる数 • 虚数単位：i • 2乗して-1になる数 • i =√ -1 • オイラーの等式 • eip + 1 = 0 横磁化 • Xy平面上の横磁化成分もベクトルとして考えることができる。 M f 実成分 Re M cos f • Re: 実成分 • Im: 虚成分 • M: 横磁化成分の絶対値 • f : 位相角

  3. 複素平面（ガウス平面、アルガン平面） 虚数の数直線（虚数軸） 虚成分 Im M sinf 横磁化 5+4i • Xy平面上の横磁化成分もベクトルとして考えることができる。 4i M M f f 実成分 Re M cos f - 5 5 実数の数直線（実数軸） • Re: 実成分 • Im: 虚成分 • M: 横磁化成分の絶対値 • f : 位相角 • Re: 実成分 • Im: 虚成分 • M: 複素数の絶対値 • f : 虚数の偏角 - 4i • 複素数＝複数の要素をもった数 • ベクトル平面＝複素平面

  4. 実チャネルと虚チャネル、実成分と虚成分 虚チャネル 虚成分Im M sinf 横磁化 M • 実数成分(cos)→同位相 • 虚数成分(sin)→直角位相 実チャネル f 実成分 Re M cos f • 信号強度と方向 • MR信号は位相差による実成分(real、同位相成分)と虚成分(imaginary、直交位相成分) からなる．実成分と虚成分は直交配列するquadrature型コイルを考えると理解しやすく，直交座標系として表現することができる ． • Re: 実成分 • Im: 虚成分 • f : 位相角

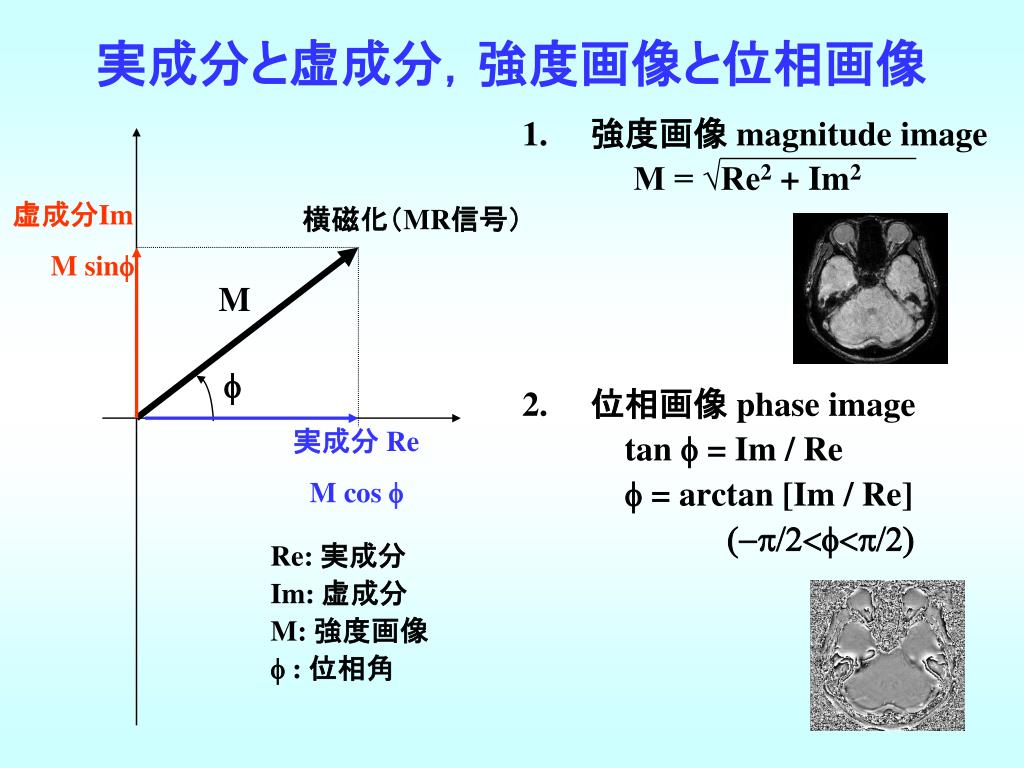

  5. 実成分と虚成分，強度画像と位相画像 虚成分Im M sinf 横磁化（MR信号）　 • 強度画像 magnitude image M = √Re2 + Im2 • 位相画像 phase image tan f = Im / Re f = arctan [Im / Re] (-p/2<f<p/2) M f 実成分 Re M cos f • Re: 実成分 • Im: 虚成分 • M: 強度画像 • f : 位相角

  6. 実成分と虚成分，強度画像と位相画像 実数部分k-space 虚数部分k-space 虚成分Im M sinf MR信号 • SWIは強度画像と位相画像を用いる FT M 実数画像 虚数画像 f 実成分 Re M cos f 強度画像magnitude 位相画像phase • Re: 実成分 • Im: 虚成分 • M: 強度画像 • f : 位相角

  7. 撮像データからSWIまでの後処理，再構成までのステップ撮像データからSWIまでの後処理，再構成までのステップ Postprocessing of SWI • High-pass filter • 磁化率差以外の要因による背景の位相変化を除去 • 背景に含まれる低周波数成分の位相の乱れを取り除く。 • “Phase” mask • 位相差を強調するために、信号を落としたい位相の部分が０になるようなマスク画像を作成 • 位相画像上で位相が進んでいる(あるいは遅れている部分)を０、位相差のない部分は１にしたような画像 1.High-pass filter • Rauscher A．Magn Reson Med. 2005 Jul;54(1):87-95. realigned data 2.Phase mask image Phase image 3.multiplication 4.mIP Magnitude image SWI

  8. 位相マスク画像の掛け合わせ • 位相画像 ⇒ マスク ⇒ SWI • p<f< 00 <f masked< 1r=r magnitude＊[fmasked ]n • SWIでは複数回掛け合わせ(n)により、磁化率変化による位相差を強調 • T2*WIに比較して１０倍以上の鋭敏さがある． • 　位相差　 - p/2 と　- p/4 • 　位相マスク画像を4回掛け合わせるとすると • →　r=r magnitude＊[fmasked ]4 • 1 = - p/2 f1masked = 0.50 r=r1 magnitude＊0.0625 • 2 = - p/4 f2masked = 0.25 r=r2 magnitude＊0.0039 2:1 16:1

  9. T2WI SWI SWIは磁化率に鋭敏 静脈 • 撮像voxelの1/4程度の大きさまで磁化率効果が描出される • 0.50mmのvoxelでは0.25mm径の静脈が描出できる • 大きさを過大評価 • Partial volume effect 静脈

  10. 撮像データからSWIまでの後処理，再構成までのステップ撮像データからSWIまでの後処理，再構成までのステップ Postprocessing of SWI • “Phase” mask multiplication • 位相マスク画像を強度画像(magnitude image)に複数回掛け合わせる(multiplication)ことで、画像のCNRを向上させる • Minimum intensity projection; mIP • 静脈を評価する場合には、ある程度のスライス厚情報をもって画像化すると有用なため，最小値投影法mIPによる再構成画像を作成 1.High-pass filter • Rauscher A．　Magn Reson Med. 2005 Jul;54(1):87-95. realigned data 2.Phase mask image Phase image 3.multiplication 4.mIP Magnitude image SWI
