  1. Aula 40 – TEC 11ºF Redes de computadores Prof. António dos Anjos

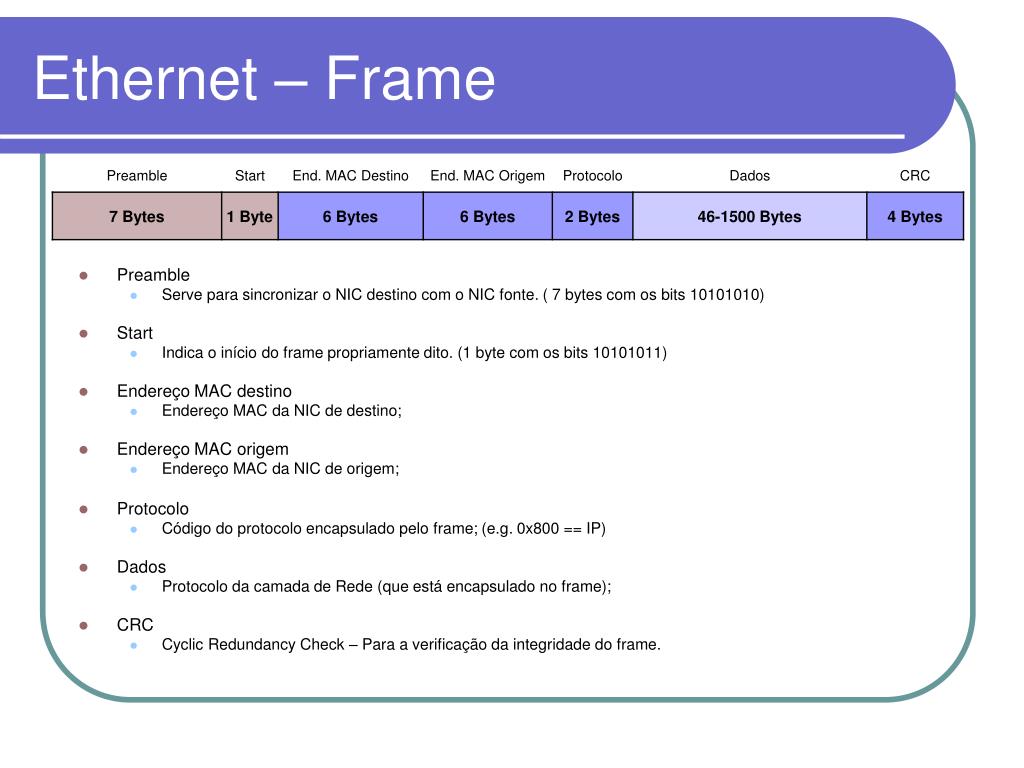

  2. Ethernet – Frame • Preamble • Serve para sincronizar o NIC destino com o NIC fonte. ( 7 bytes com os bits 10101010) • Start • Indica o início do frame propriamente dito. (1 byte com os bits 10101011) • Endereço MAC destino • Endereço MAC da NIC de destino; • Endereço MAC origem • Endereço MAC da NIC de origem; • Protocolo • Código do protocolo encapsulado pelo frame; (e.g. 0x800 == IP) • Dados • Protocolo da camada de Rede (que está encapsulado no frame); • CRC • Cyclic Redundancy Check – Para a verificação da integridade do frame.

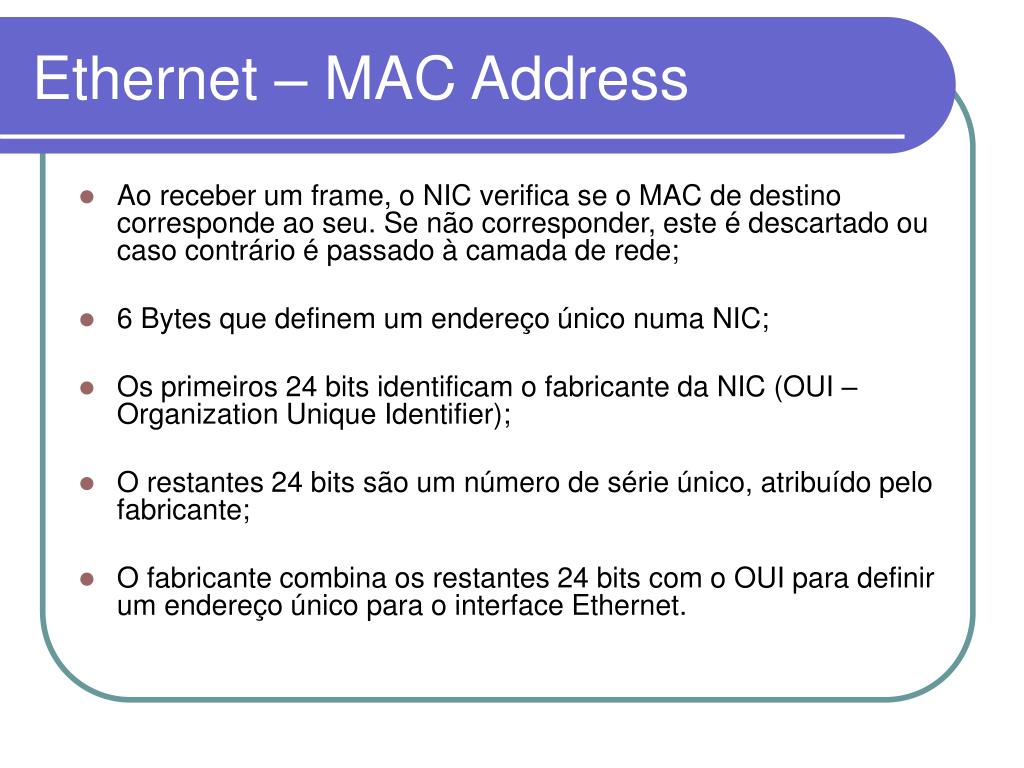

  3. Ethernet – MAC Address • Ao receber um frame, o NIC verifica se o MAC de destino corresponde ao seu. Se não corresponder, este é descartado ou caso contrário é passado à camada de rede; • 6 Bytes que definem um endereço único numa NIC; • Os primeiros 24 bits identificam o fabricante da NIC (OUI – Organization Unique Identifier); • O restantes 24 bits são um número de série único, atribuído pelo fabricante; • O fabricante combina os restantes 24 bits com o OUI para definir um endereço único para o interface Ethernet.

  4. MAC Address – Actividade (10 min) • Identifique os fabricantes dos NICs com os seguintes MAC addresses: • 00:0C:6E:00:2F:57; • 00:09:4B:0A:54:E1; • 00:02:2E:05:55:A3; • 00:02:9C:00:98:23; • 00:04:AC:76:E3:EE; • Recursos: • http://standards.ieee.org/regauth/oui/index.shtml

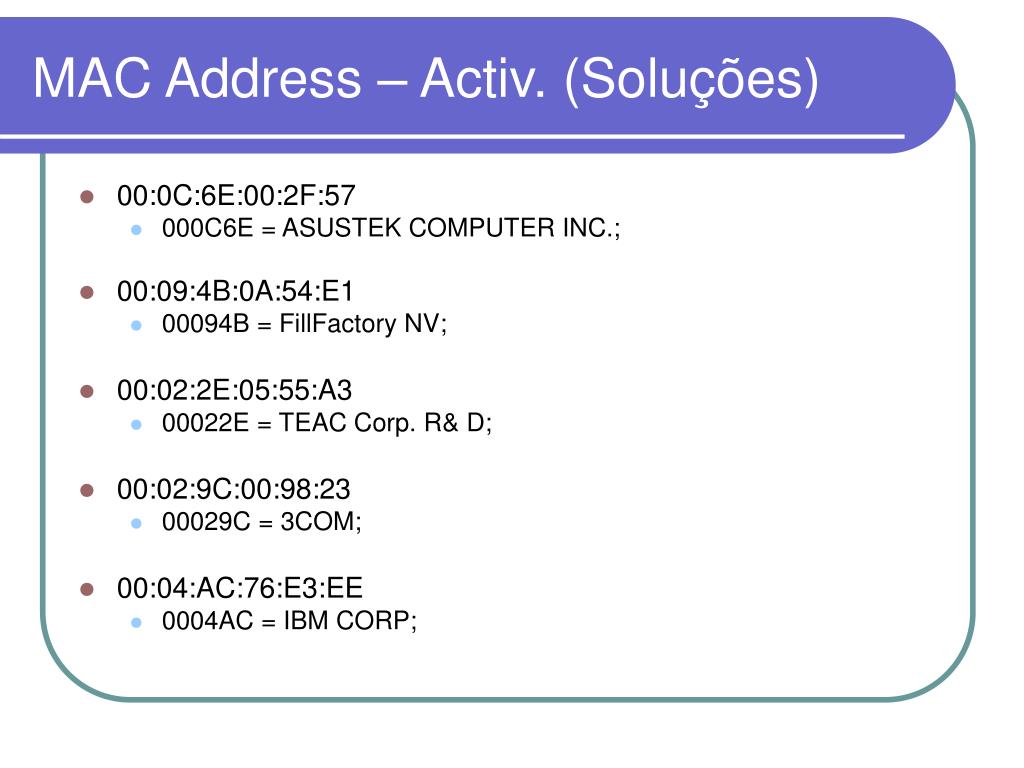

  5. MAC Address – Activ. (Soluções) • 00:0C:6E:00:2F:57 • 000C6E = ASUSTEK COMPUTER INC.; • 00:09:4B:0A:54:E1 • 00094B = FillFactory NV; • 00:02:2E:05:55:A3 • 00022E = TEAC Corp. R& D; • 00:02:9C:00:98:23 • 00029C = 3COM; • 00:04:AC:76:E3:EE • 0004AC = IBM CORP;
