Cockcroft - Walton voltage multiplier

Cockcroft - Walton voltage multiplier. CWVM 회로도. 2V. 2V. 2V. 2V. 2V. V. 아래부터 순서대로 충전되는 이유는 임피던스의 크기 차이 때문이다. V. CWVM 회로도. 방전까지 0.63 초 소요. C = 0.1uF Vsin = 0~9000V Freq = 60Hz Total time = 1 [sec]. 커패시터 내압 결정. V1 = 8910V V2 = 17518V V3 = 17338V V4 = 17523V V5 = 17324V

finn
Download Presentation

Cockcroft - Walton voltage multiplier

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Cockcroft-Walton voltage multiplier

  2. CWVM 회로도 2V 2V 2V 2V 2V V 아래부터 순서대로 충전되는 이유는 임피던스의 크기 차이 때문이다 V

  3. CWVM 회로도 방전까지 0.63초 소요 C = 0.1uF Vsin = 0~9000V Freq = 60Hz Total time = 1 [sec]

  4. 커패시터 내압 결정 V1 = 8910V V2 = 17518V V3 = 17338V V4 = 17523V V5 = 17324V V6 = 17254V

  5. 다이오드 내압 결정 VD1 = 17734V VD2 = 17359V VD3 = 17212V VD4 = V VD5 = V VD6 = V 다이오드가 전압을 블럭킹 커패시터충전

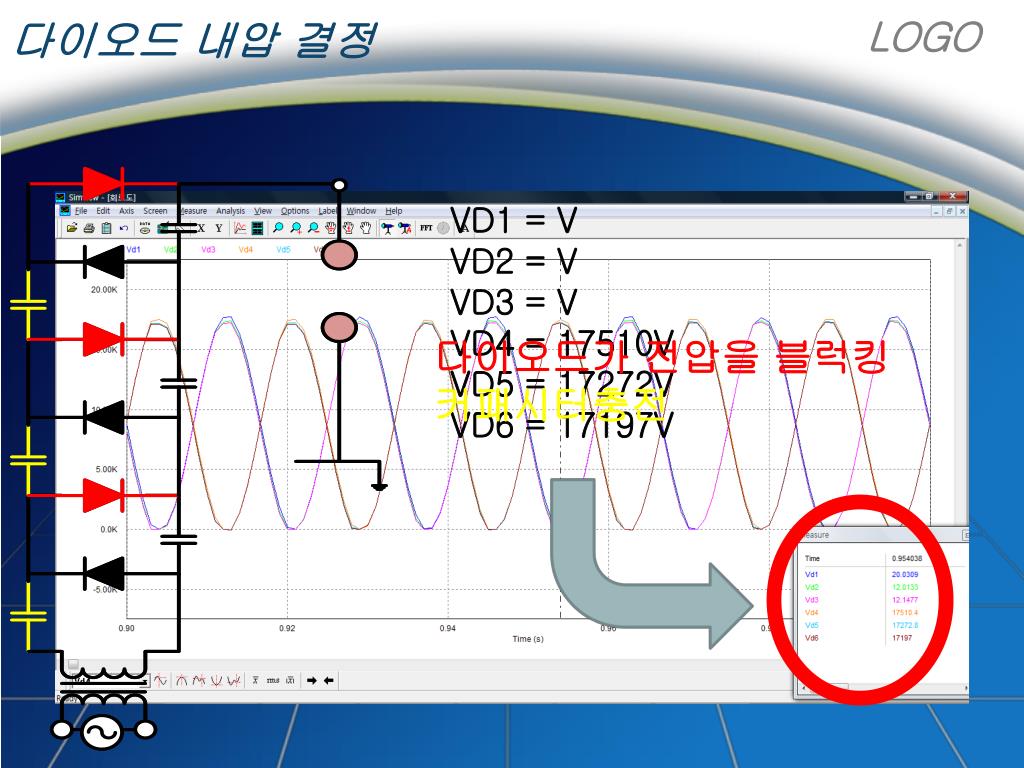

  6. 다이오드 내압 결정 VD1 = V VD2 = V VD3 = V VD4 = 17510V VD5 = 17272V VD6 = 17197V 다이오드가 전압을 블럭킹 커패시터충전

  7. 다이오드 내압 결정 I = 3.4 [uA]

  8. 소자의 내압 결정에 영향을 끼치는 요인들

  9. 다이오드와 커패시터 내압 커패시터 내압 다이오드 내압

  10. 커패시터 의결정 커패시터의 용량과 내압은 반비례 높은 내압에 작은용량 사용 작은용량의커패시터 병렬사용 경제성이 좋다

  11. 커패시터 의결정 • 내압 : 6.3kV • 용량 : 680pF • 50kV를 만들기 위해서 약 8층이 필요 • -680pF의 커패시터를 병렬로 연결하여 용량을 늘려야한다. • 내압 : 3.15kV • 용량 : 2.7nF • 50kV를 만들기 위해서 약 16층이 필요 • -2.7nF의 커패시터를 병렬로 연결하여 용량을 늘려야한다.

  12. 참고문헌 이확주 외 3명, <주사전자현미경에서 가속전압의 안정성 연구>, (한국표준과학연구원 물질량 표준 연구부 2004), 51-59. J.DAVID IRWIN, 김흥수 역, <회로이론>,(교보문고2008) 구글 인터넷 이미지 자료실
