Presentation Transcript
mandos el ctricos

MANDOS ELÉCTRICOS

Miguel A. Sánchez Bravo

rel y contactor electromagn tico
RELÉ Y CONTACTOR ELECTROMAGNÉTICO
  • Son dispositivos electromagnéticos que conectan o desconectan un circuito eléctrico de potencia al excitar un electroimán o bobina de mando. Los relés accionan pequeñas potencias, mientras que los contactores accionan grandes potencias. Los relés accionan contactores, electroválvulas, etc, es decir separan la parte de mando de la parte de potencia.
  • Características típicas:
    • Relés: Tensiones de mando: DC: 6,12,24,48,110V, AC: 12 a 220V. Potencia de mando : 0.25 a 5 W.
    • Contactores:Tensiones de mando: DC: 24,48,110,220V, AC: 24 a 380V. Potencia de mando : 5 a 1000 W.

Mandos eléctricos/MASB

rel y contactor electromagn tico1

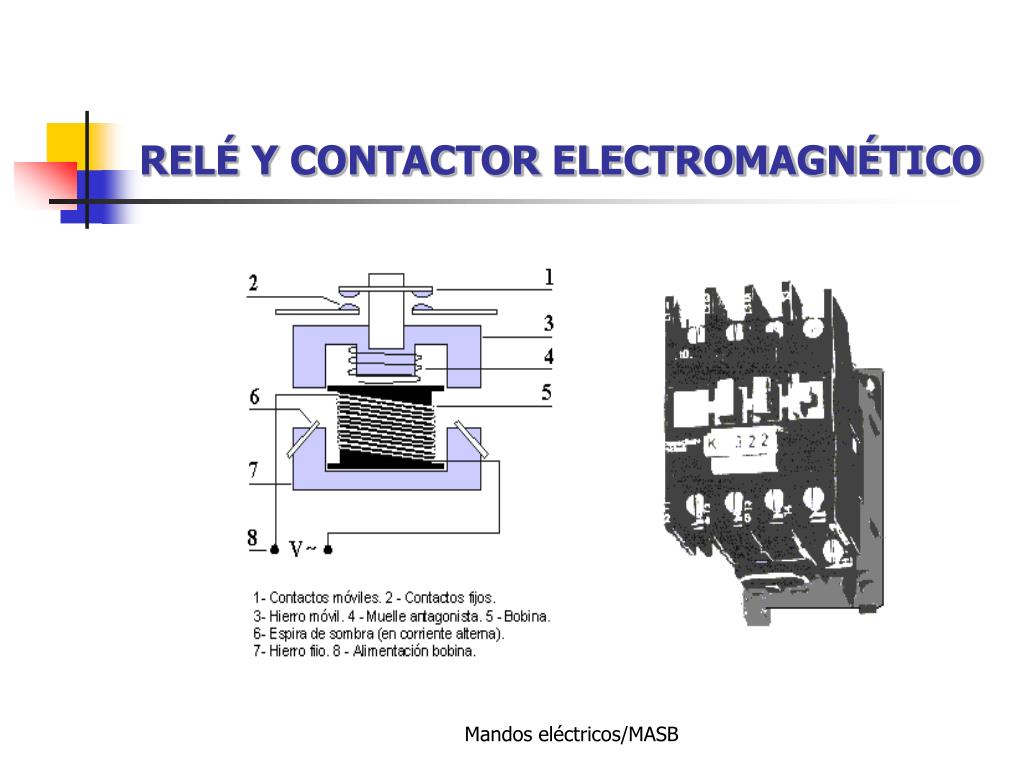

RELÉ Y CONTACTOR ELECTROMAGNÉTICO

Al recibir tensión la bobina, ésta hace bascular el conjunto magnético

consiguiendo que los contactos cambien de posición.

Esto permite alimentar un aparato o circuito eléctrico.

Mandos eléctricos/MASB

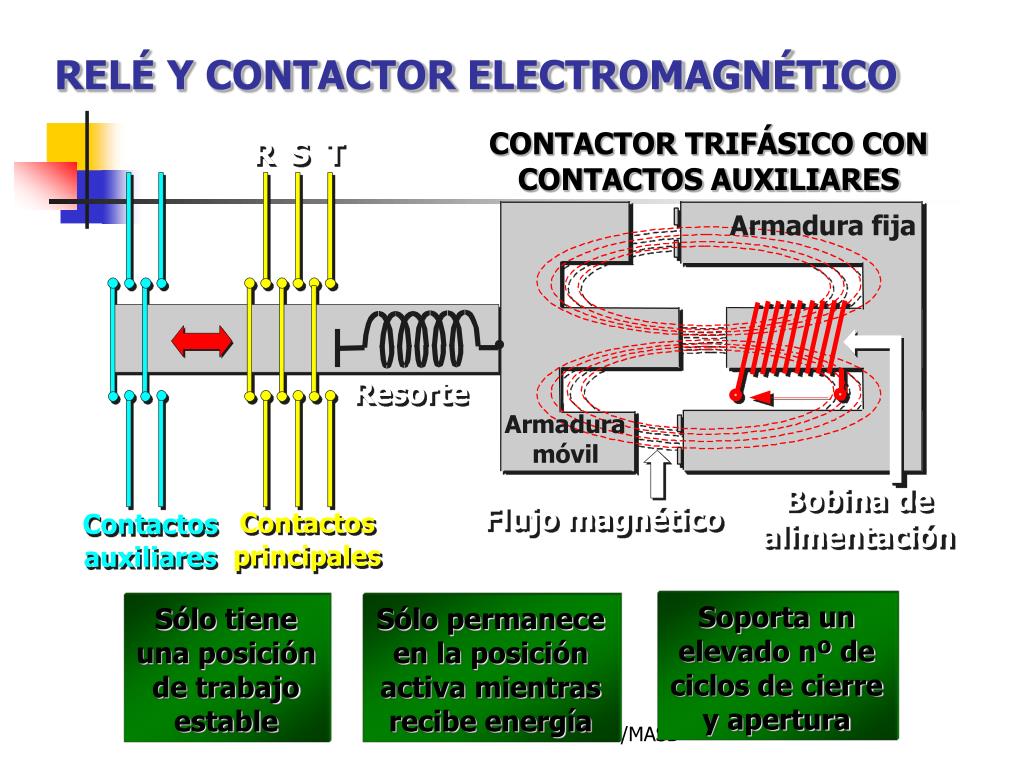

slide5

RELÉ Y CONTACTOR ELECTROMAGNÉTICO

CONTACTOR TRIFÁSICO CON CONTACTOS AUXILIARES

Soporta un elevado nº de ciclos de cierre y apertura

Sólo tiene una posición de trabajo estable

Sólo permanece en la posición activa mientras recibe energía

Mandos eléctricos/MASB

simbolog a
SIMBOLOGÍA

Mandos eléctricos/MASB

encendido de l mpara
ENCENDIDO DE LÁMPARA

FUNCIÓN LÓGICA Y ( AND )

Mandos eléctricos/MASB

encendido de l mpara1
ENCENDIDO DE LÁMPARA

FUNCIÓN LÓGICA O ( OR )

Mandos eléctricos/MASB

encendido de l mpara2
ENCENDIDO DE LÁMPARA

CIRCUITO CON RETENCIÓN ( PARO PRIORITARIO )

Para encender : pulse S1

Para apagar : pulsar S2

Mandos eléctricos/MASB

encendido de l mpara3

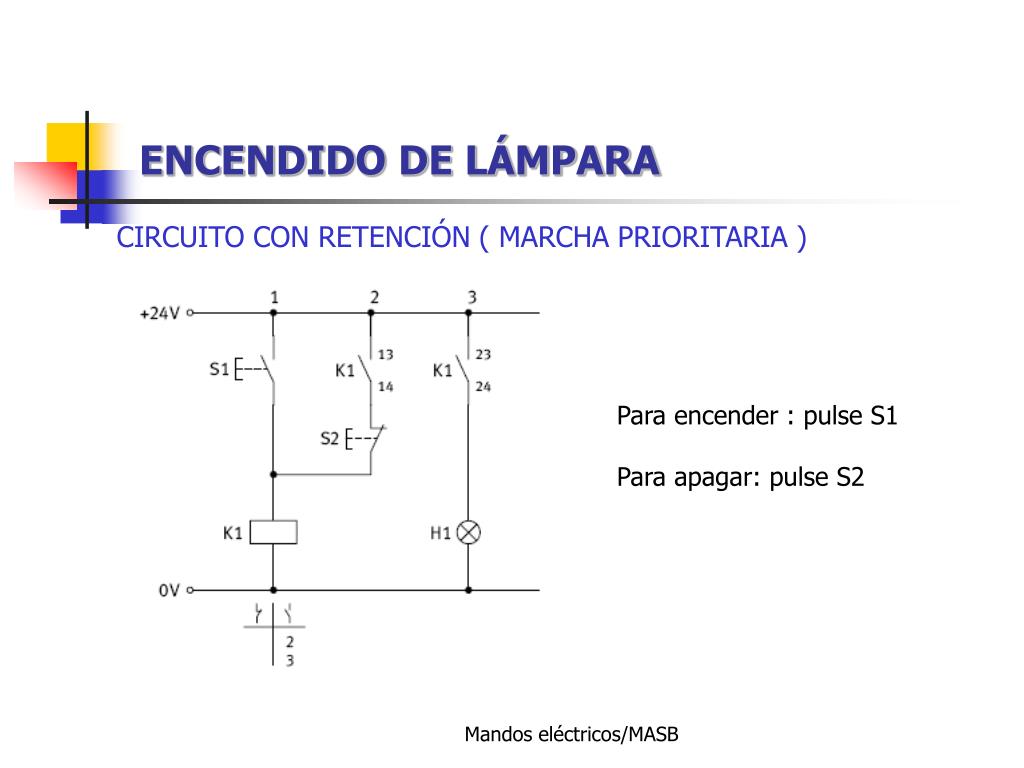

ENCENDIDO DE LÁMPARA

CIRCUITO CON RETENCIÓN ( MARCHA PRIORITARIA )

Para encender : pulse S1

Para apagar: pulse S2

Mandos eléctricos/MASB

automatismos temporizados
AUTOMATISMOS TEMPORIZADOS
  • Se realizan mediante relés con retardo.
  • Los mas utilizados son:
  • Con retardo de activación: Conmuta los contactos luego de un tiempo T fijado desde que se le activó.
  • Con retardo de desactivación: Al recibir tensión cierra los contactos y permanecerá en esta posición durante el tiempo fijado T.

T

T

Mandos eléctricos/MASB

aplicaciones

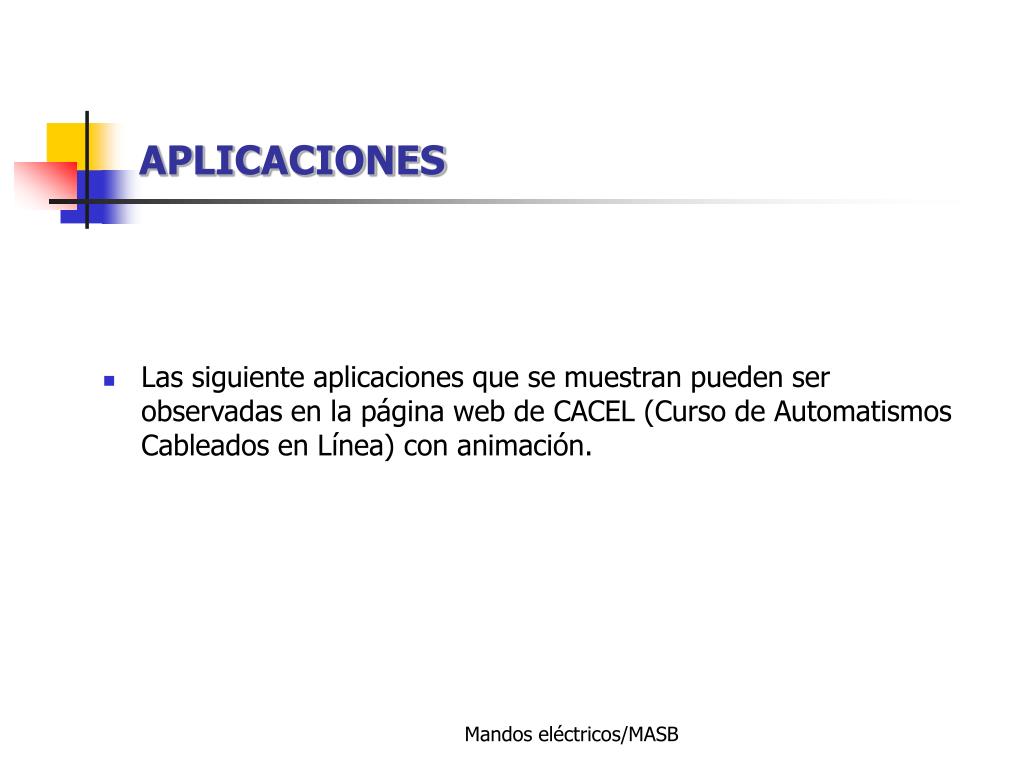

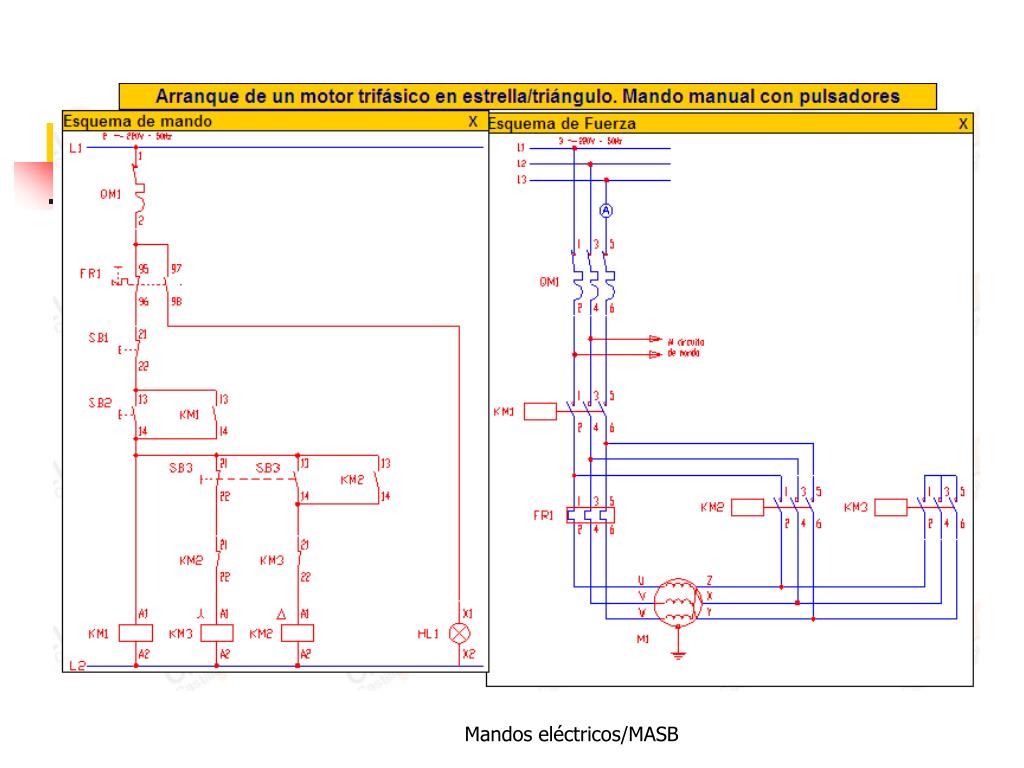

APLICACIONES
  • Las siguiente aplicaciones que se muestran pueden ser observadas en la página web de CACEL (Curso de Automatismos Cableados en Línea) con animación.

Mandos eléctricos/MASB

mandos programables
MANDOS PROGRAMABLES
  • En los sistemas controlados por relés el cableado es fijo. Los mandos por relés pueden ser sustituidos bien sea parcial o totalmente por mandos programables en memoria.
  • La estructura de un sistema controlado por un mando programable en memoria o Control Lógico Programable (PLC) es similar a la de un sistema controlado por relés.
  • Los dos sistemas están subdivididos así:
    • Entrada de señales
    • Procesamiento de señales
    • Emisión de señales
  • La parte correspondiente a la entrada de señales y a la emisión de señales se halla cableada de forma permanente, mientras que el procesamiento de señales puede programarse libremente para modificar el comportamiento del sistema.

Mandos eléctricos/MASB

mandos programables1

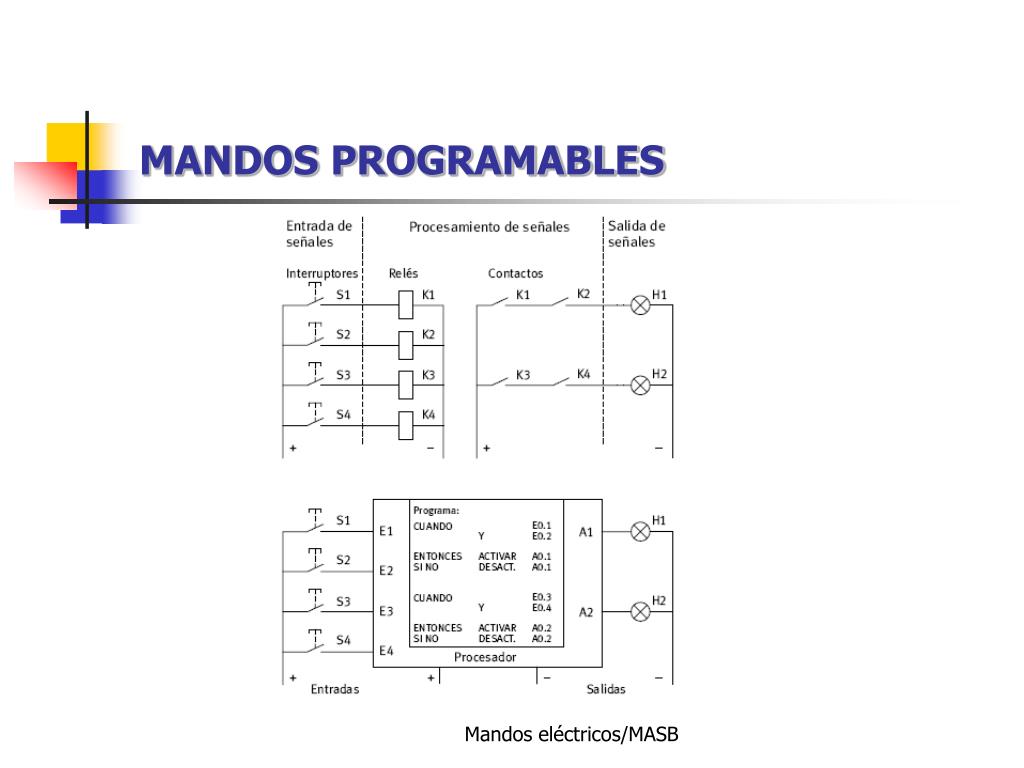

MANDOS PROGRAMABLES

Mandos eléctricos/MASB
