دوره آموزشي آشنائي با مفاهيم معماري سازماني

1. دبيرخانه شوراي عالي اطلاع رساني(كميته فني معماري اطلاعات) دوره آموزشي آشنائي با مفاهيم معماري سازماني (سمينار دوم) آشنايي با چارچوبهاي معماري سازماني معرفي ابزارهاي معماري سازماني فرايند معماري سازماني آشنائي با چارچوبهاي معماري سازماني آشنائي با مفاهيم پايه معماري سازماني دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

2. فهرست مطالب • مفاهيم پايه چارچوبهاي معماري • نقش چارچوبهاي معماري در توصيف معماري سازماني • نقش چارچوبهاي معماري در اجراي معماري سازماني • چارچوبهاي معماري رايج • معرفي چارچوب معماري زكمن • معرفي چارچوب معماري فدرال • معرفي چارچوب معماري C4ISR

3. مقدمه چارچوبهاي معماري روشهائي براي تفكر سازماندهي شده در باره سيستمهاي پيچيده و بزرگ ارائه ميكنند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

4. ديدگاههاي مختلف • افراد مختلف، بسته به جايگاهشان، ديدگاههاي مختلفي نسبت به اطلاعات دارند. • هر كدام از ديدگاههاي فوق نشاندهنده سطح جزئيات نيز هستند. • با حركت از لايه هاي ماموريتي به سمت لايه هاي طراحي و ساخت، ميزان جزئيات بيشتر ميشود. • ديدگاهها نشاندهنده يك حركت عمودي در سطح سازمان هستند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

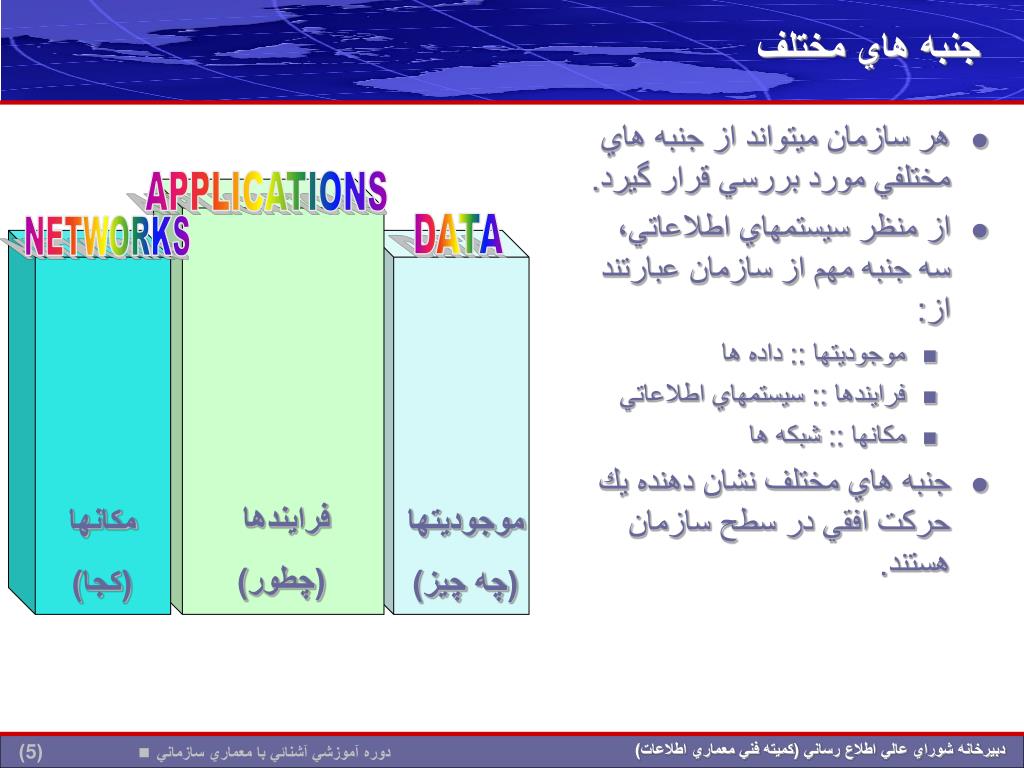

5. جنبه هاي مختلف • هر سازمان ميتواند از جنبه هاي مختلفي مورد بررسي قرار گيرد. • از منظر سيستمهاي اطلاعاتي، سه جنبه مهم از سازمان عبارتند از: • موجوديتها :: داده ها • فرايندها :: سيستمهاي اطلاعاتي • مكانها :: شبكه ها • جنبه هاي مختلف نشان دهنده يك حركت افقي در سطح سازمان هستند. APPLICATIONS DATA NETWORKS فرايندها (چطور) مكانها (كجا) موجوديتها (چه چيز) دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

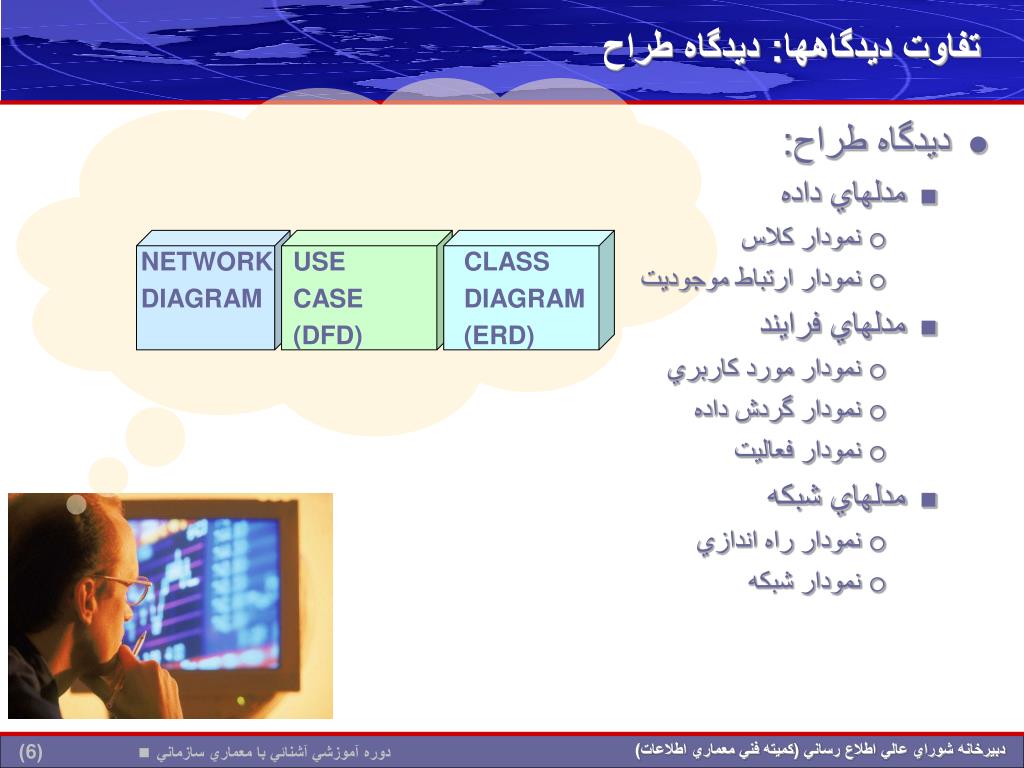

6. NETWORK DIAGRAM USE CASE (DFD) CLASS DIAGRAM (ERD) تفاوت ديدگاهها: ديدگاه طراح • ديدگاه طراح: • مدلهاي داده • نمودار كلاس • نمودار ارتباط موجوديت • مدلهاي فرايند • نمودار مورد كاربري • نمودار گردش داده • نمودار فعاليت • مدلهاي شبكه • نمودار راه اندازي • نمودار شبكه دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

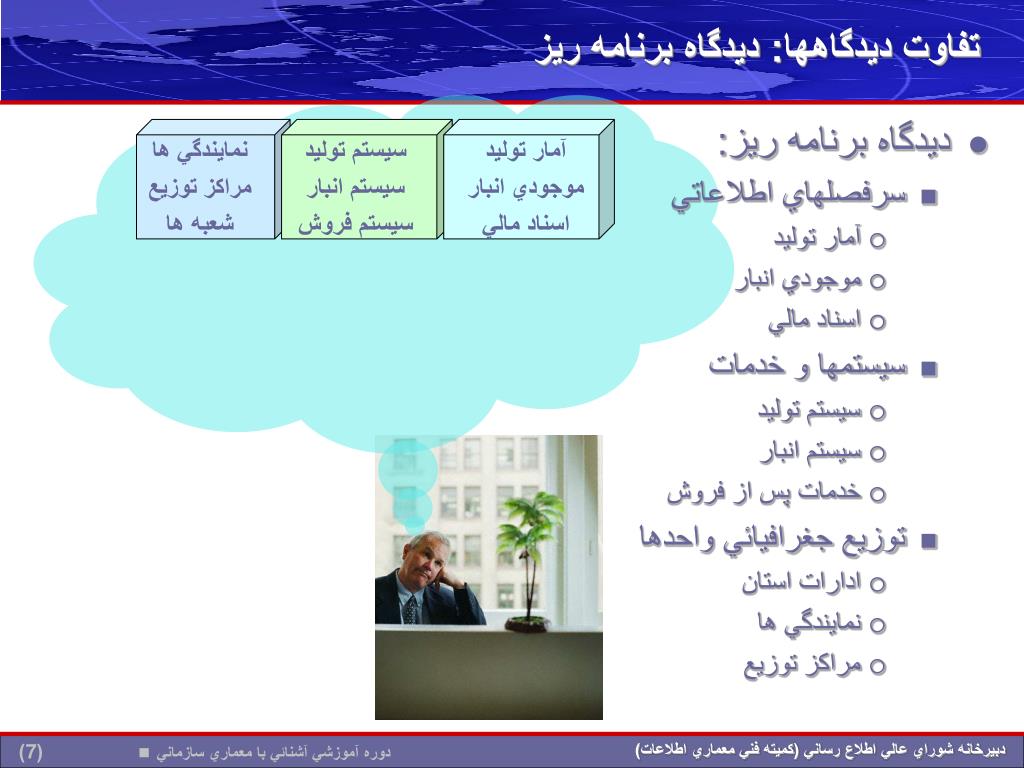

7. نمايندگي ها مراكز توزيع شعبه ها سيستم توليد سيستم انبار سيستم فروش آمار توليد موجودي انبار اسناد مالي تفاوت ديدگاهها: ديدگاه برنامه ريز • ديدگاه برنامه ريز: • سرفصلهاي اطلاعاتي • آمار توليد • موجودي انبار • اسناد مالي • سيستمها و خدمات • سيستم توليد • سيستم انبار • خدمات پس از فروش • توزيع جغرافيائي واحدها • ادارات استان • نمايندگي ها • مراكز توزيع دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

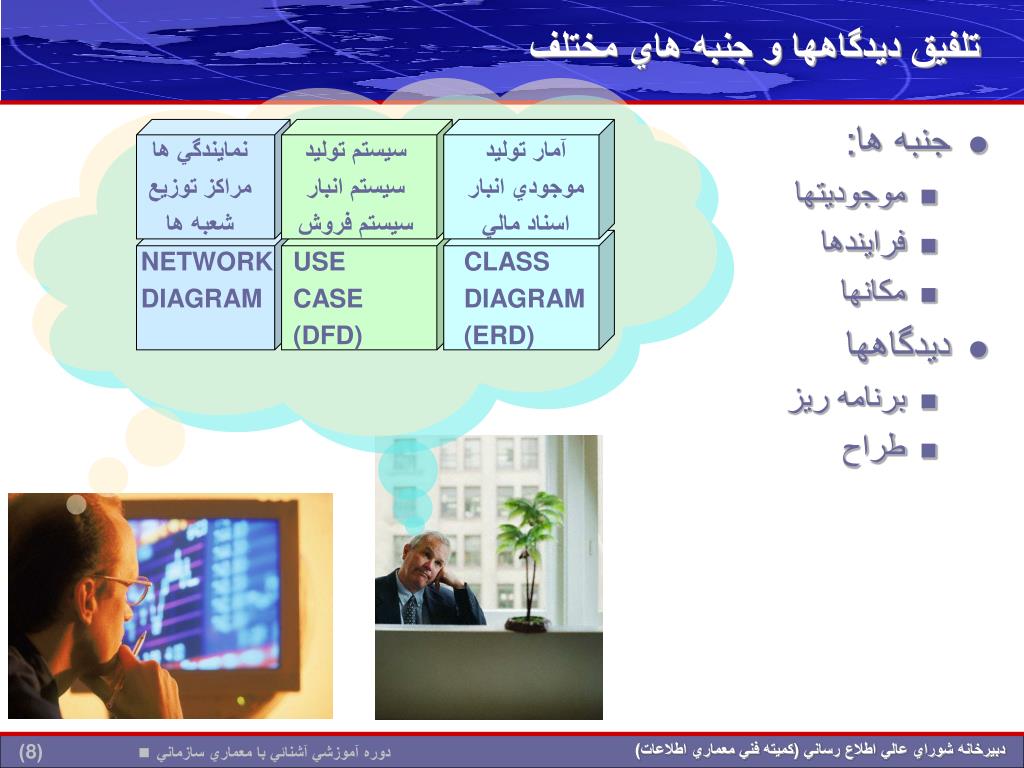

8. نمايندگي ها مراكز توزيع شعبه ها سيستم توليد سيستم انبار سيستم فروش آمار توليد موجودي انبار اسناد مالي NETWORK DIAGRAM USE CASE (DFD) CLASS DIAGRAM (ERD) تلفيق ديدگاهها و جنبه هاي مختلف • جنبه ها: • موجوديتها • فرايندها • مكانها • ديدگاهها • برنامه ريز • طراح دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

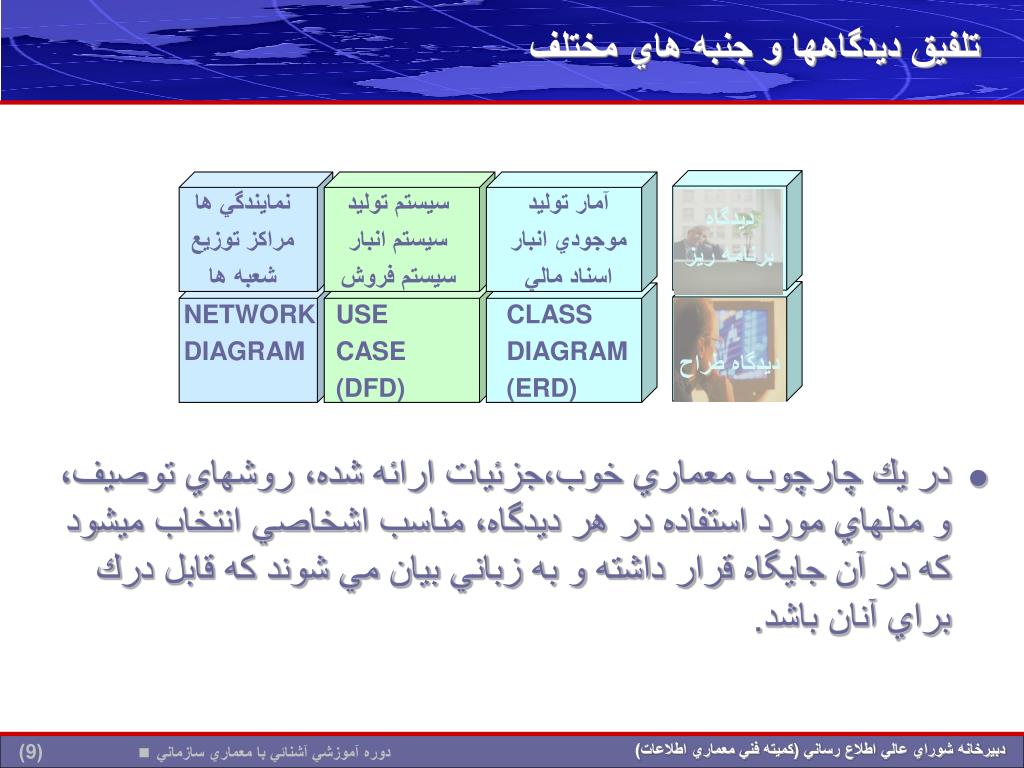

9. نمايندگي ها مراكز توزيع شعبه ها سيستم توليد سيستم انبار سيستم فروش آمار توليد موجودي انبار اسناد مالي ديدگاه برنامه ريز NETWORK DIAGRAM USE CASE (DFD) CLASS DIAGRAM (ERD) ديدگاه طراح تلفيق ديدگاهها و جنبه هاي مختلف • در يك چارچوب معماري خوب،‌جزئيات ارائه شده، روشهاي توصيف، و مدلهاي مورد استفاده در هر ديدگاه، مناسب اشخاصي انتخاب ميشود كه در آن جايگاه قرار داشته و به زباني بيان مي شوند كه قابل درك براي آنان باشد. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

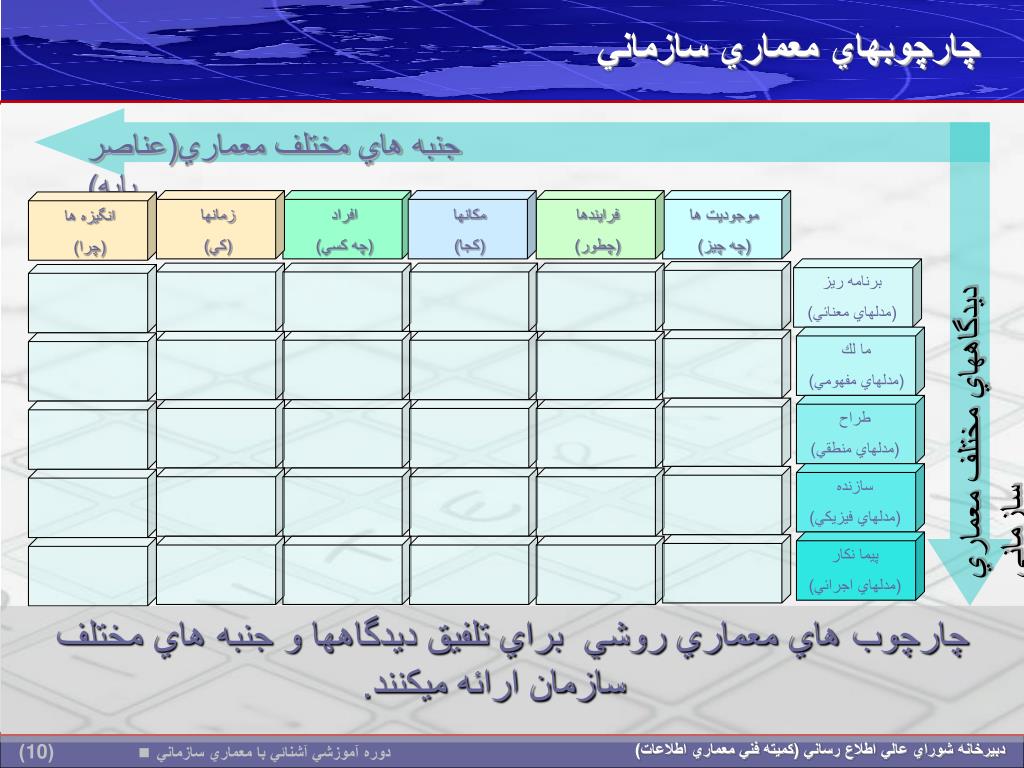

10. جنبه هاي مختلف معماري(عناصر پايه) زمانها (كي) افراد (چه كسي) مكانها (كجا) فرايندها (چطور) موجوديت ها (چه چيز) انگيزه ها (چرا) برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) ديدگاههاي مختلف معماري سازماني طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) چارچوبهاي معماري سازماني چارچوب هاي معماري روشي براي تلفيق ديدگاهها و جنبه هاي مختلف سازمان ارائه ميكنند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

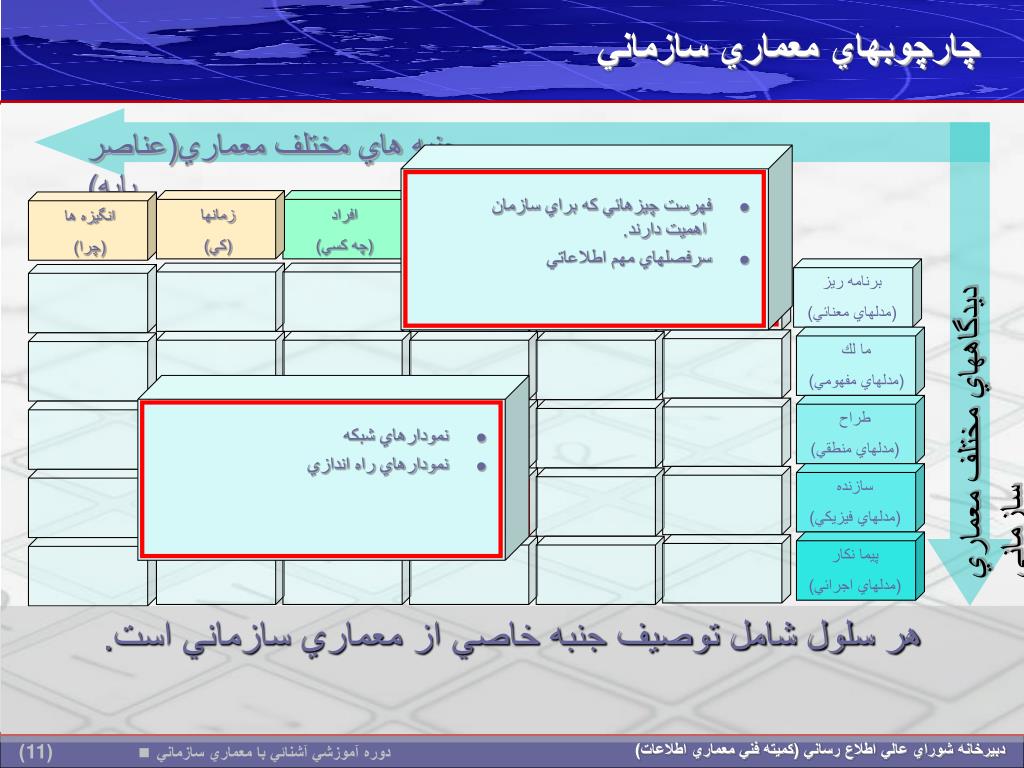

11. جنبه هاي مختلف معماري(عناصر پايه) • فهرست چيزهائي كه براي سازمان اهميت دارند. • سرفصلهاي مهم اطلاعاتي • نمودارهاي شبكه • نمودارهاي راه اندازي زمانها (كي) افراد (چه كسي) مكانها (كجا) فرايندها (چطور) موجوديت ها (چه چيز) انگيزه ها (چرا) برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) ديدگاههاي مختلف معماري سازماني طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) چارچوبهاي معماري سازماني هر سلول شامل توصيف جنبه خاصي از معماري سازماني است. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

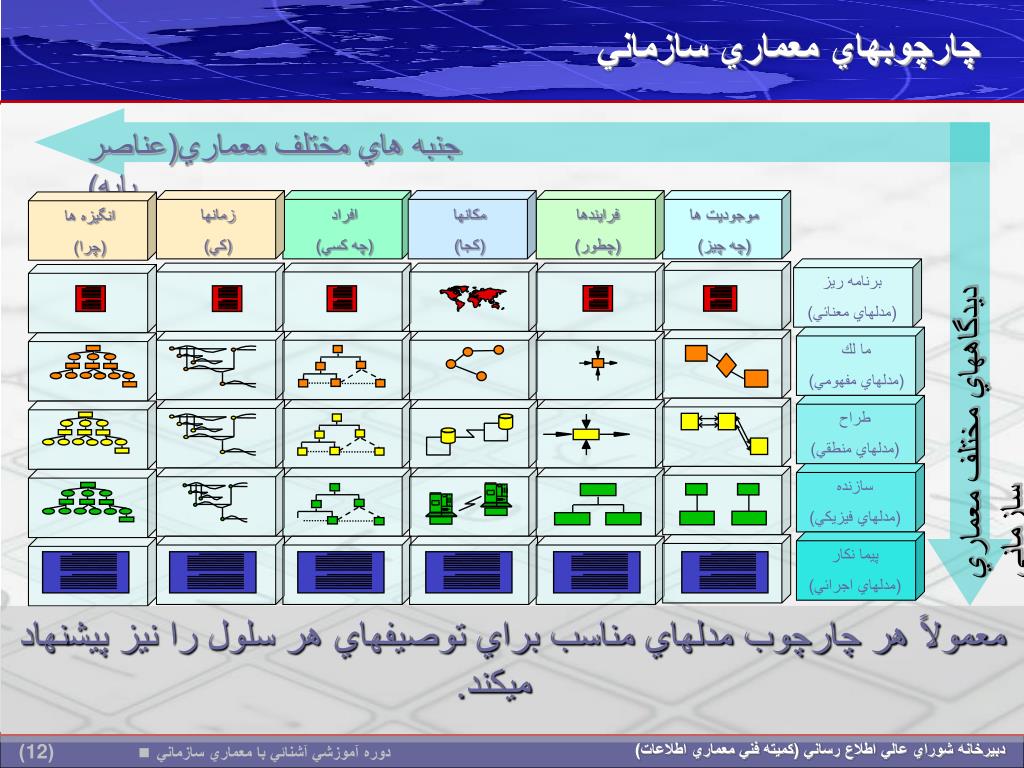

12. جنبه هاي مختلف معماري(عناصر پايه) زمانها (كي) افراد (چه كسي) مكانها (كجا) فرايندها (چطور) موجوديت ها (چه چيز) انگيزه ها (چرا) برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) ديدگاههاي مختلف معماري سازماني طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) چارچوبهاي معماري سازماني معمولاً هر چارچوب مدلهاي مناسب براي توصيفهاي هر سلول را نيز پيشنهاد ميكند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

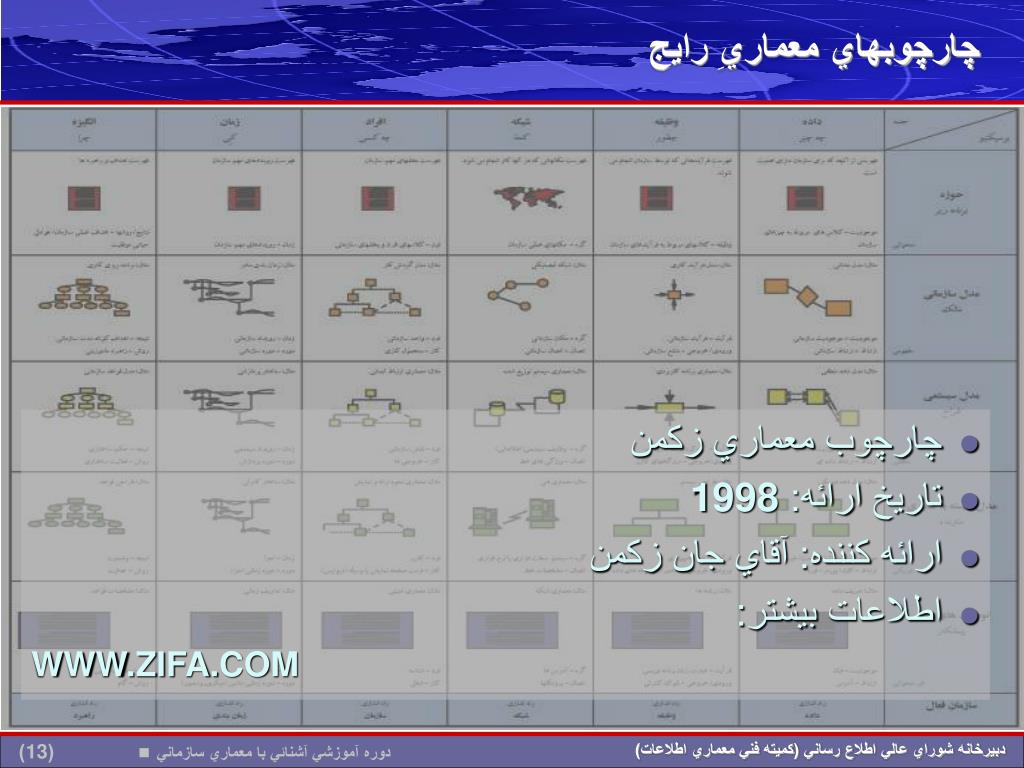

13. چارچوبهاي معماريِ رايج • چارچوب معماري زكمن • تاريخ ارائه: 1998 • ارائه كننده: آقاي جان زكمن • اطلاعات بيشتر: WWW.ZIFA.COM دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

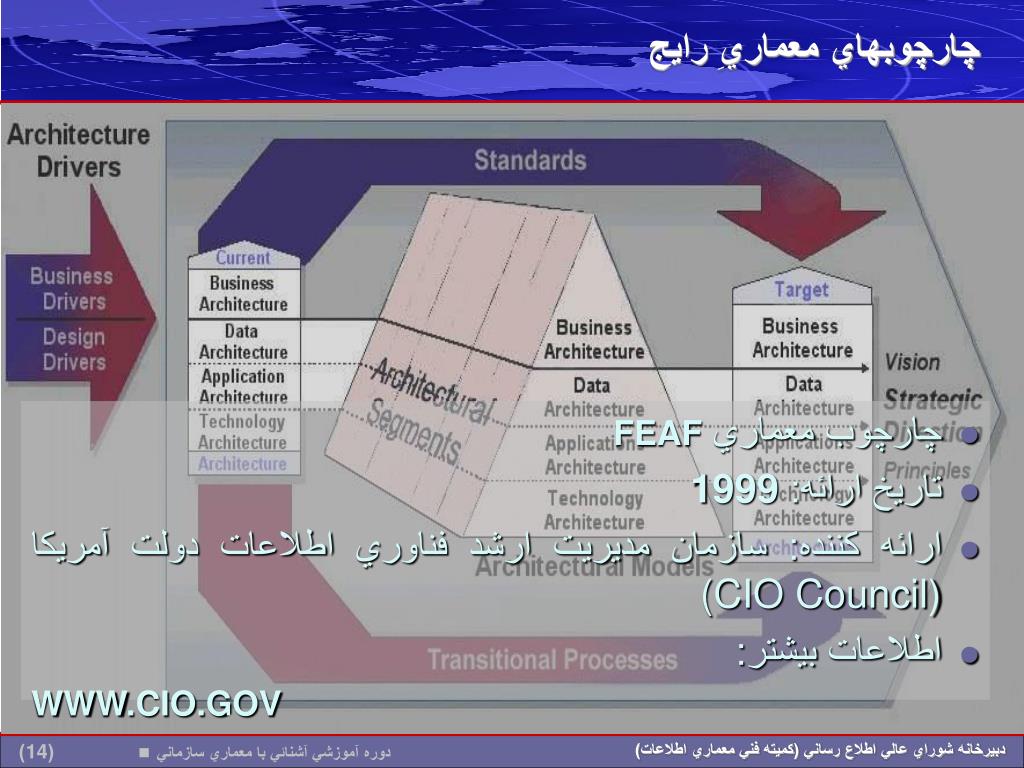

14. چارچوبهاي معماريِ رايج • چارچوب معماري FEAF • تاريخ ارائه: 1999 • ارائه كننده: سازمان مديريت ارشد فناوري اطلاعات دولت آمريكا(CIO Council) • اطلاعات بيشتر: WWW.CIO.GOV دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

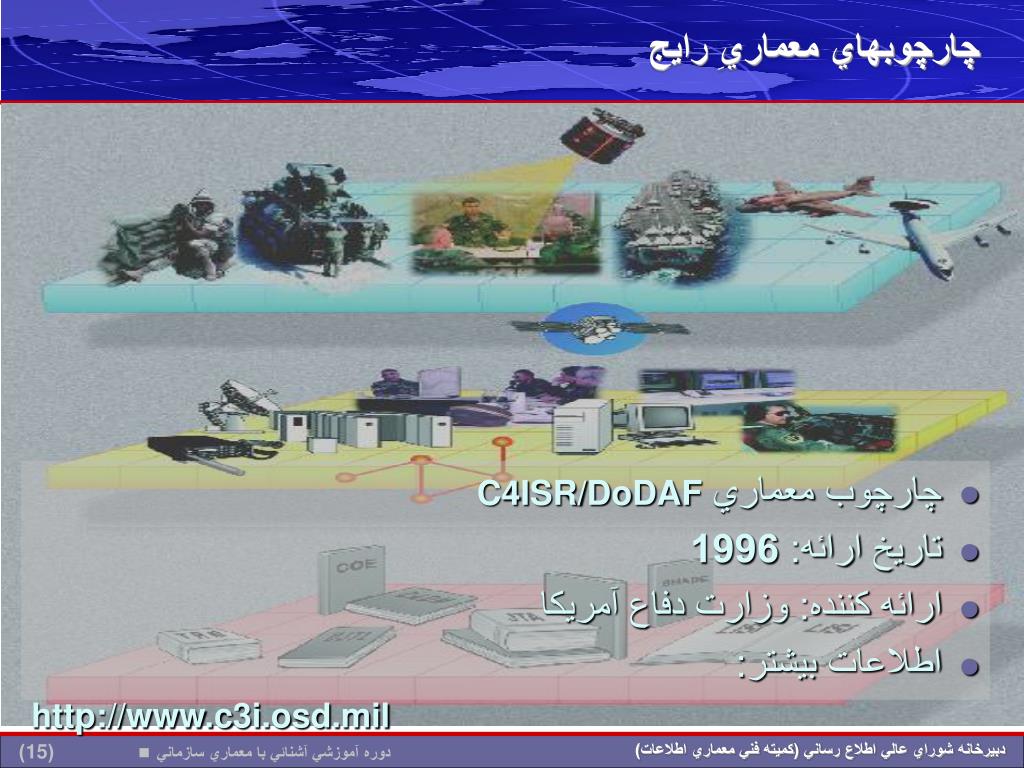

15. چارچوبهاي معماريِ رايج • چارچوب معماري C4ISR/DoDAF • تاريخ ارائه: 1996 • ارائه كننده: وزارت دفاع آمريكا • اطلاعات بيشتر: http://www.c3i.osd.mil دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

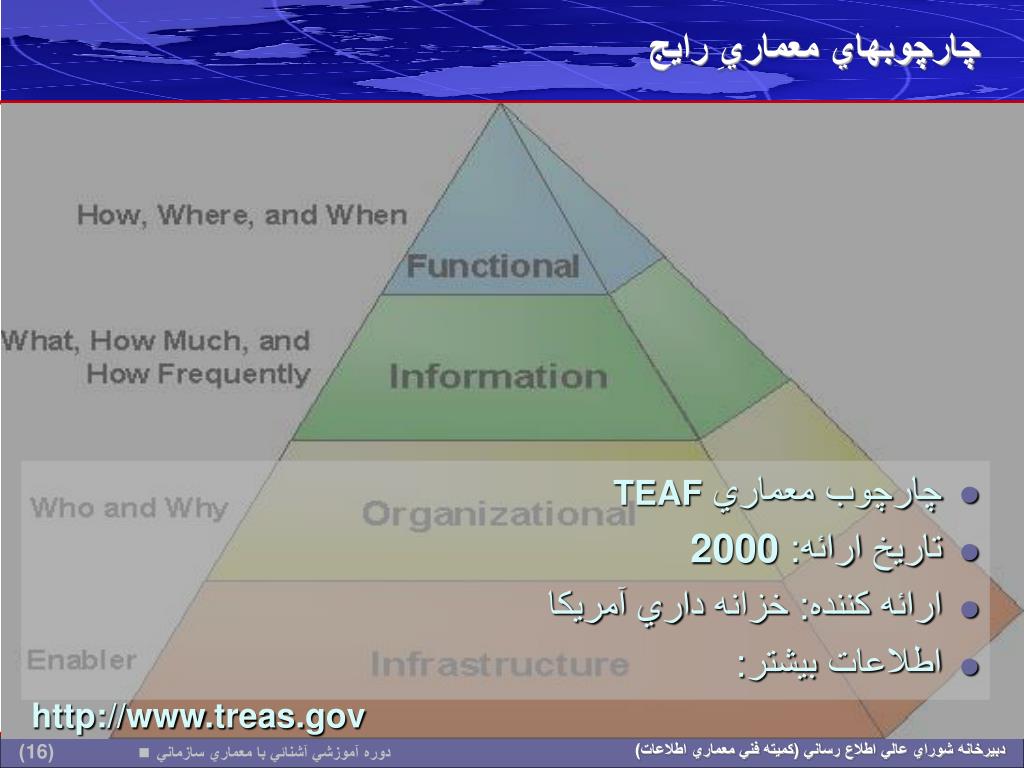

16. چارچوبهاي معماريِ رايج • چارچوب معماري TEAF • تاريخ ارائه: 2000 • ارائه كننده: خزانه داري آمريكا • اطلاعات بيشتر: http://www.treas.gov دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

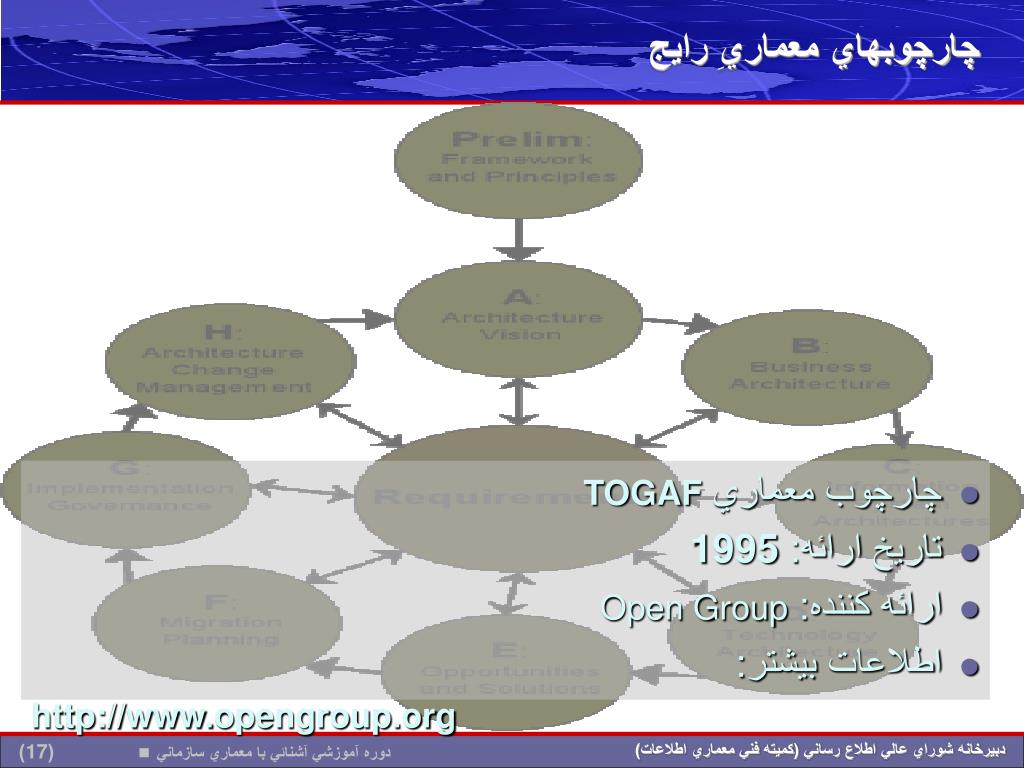

17. چارچوبهاي معماريِ رايج • چارچوب معماري TOGAF • تاريخ ارائه: 1995 • ارائه كننده: Open Group • اطلاعات بيشتر: http://www.opengroup.org دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

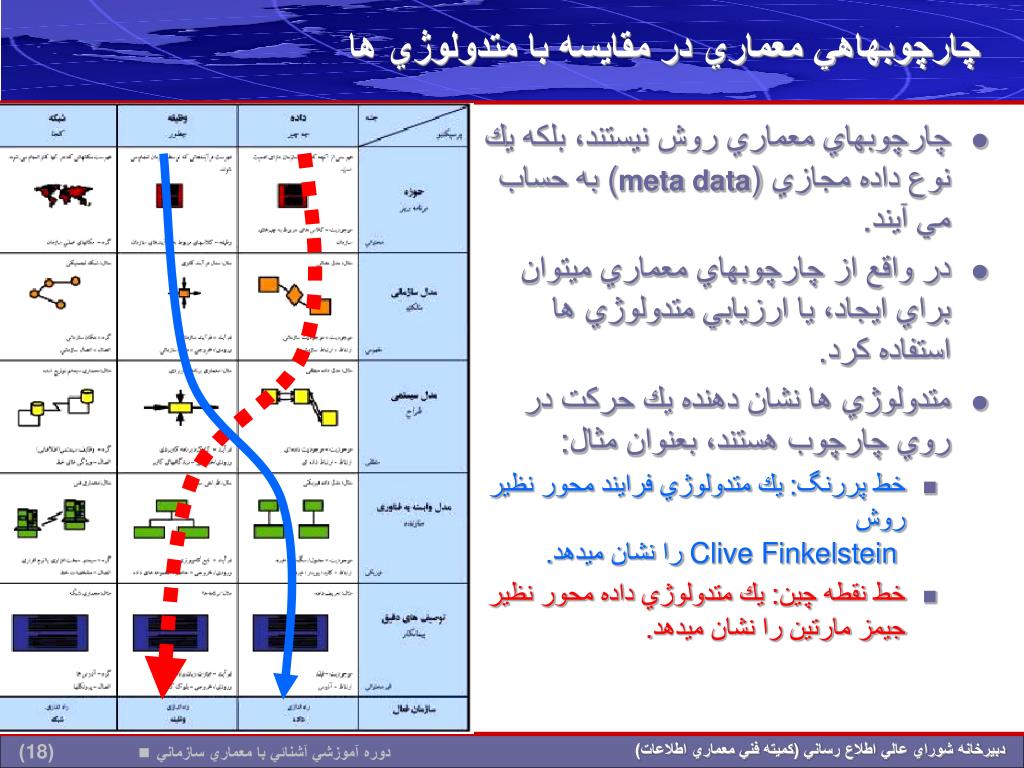

18. چارچوبهاهي معماري در مقايسه با متدولوژي ها • چارچوبهاي معماري روش نيستند، بلكه يك نوع داده مجازي (meta data) به حساب مي آيند. • در واقع از چارچوبهاي معماري ميتوان براي ايجاد، يا ارزيابي متدولوژي ها استفاده كرد. • متدولوژي ها نشان دهنده يك حركت در روي چارچوب هستند، بعنوان مثال: • خط پررنگ: يك متدولوژي فرايند محور نظير روش Clive Finkelstein را نشان ميدهد. • خط نقطه چين: يك متدولوژي داده محور نظير جيمز مارتين را نشان ميدهد. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

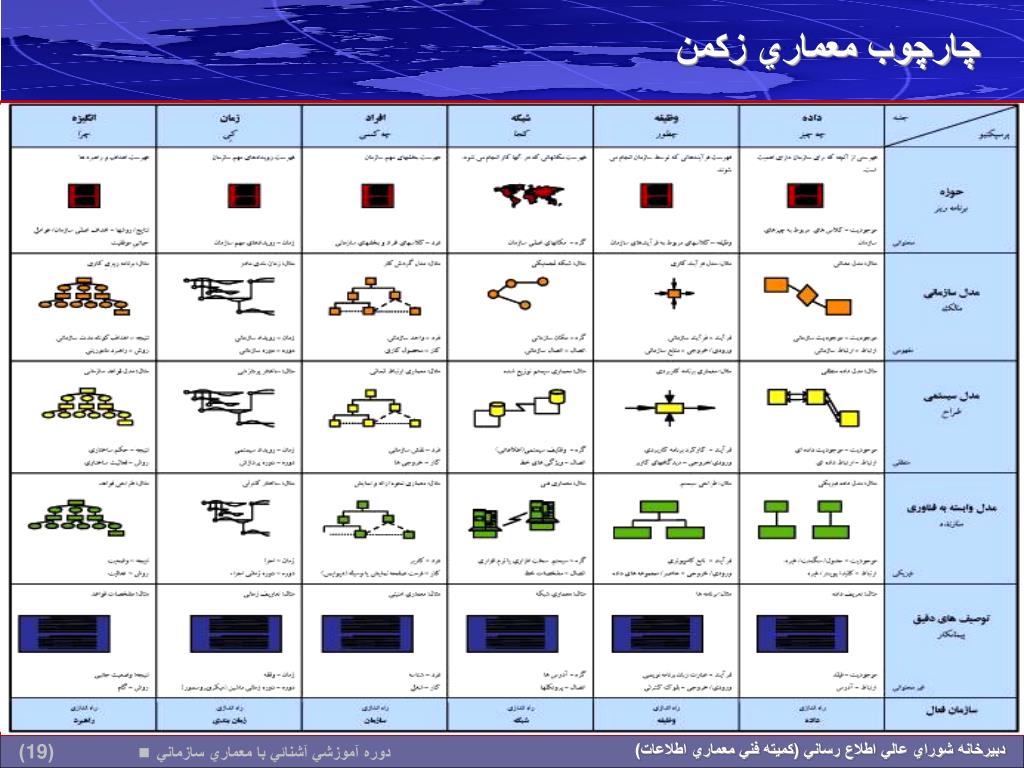

19. چارچوب معماري زكمن دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

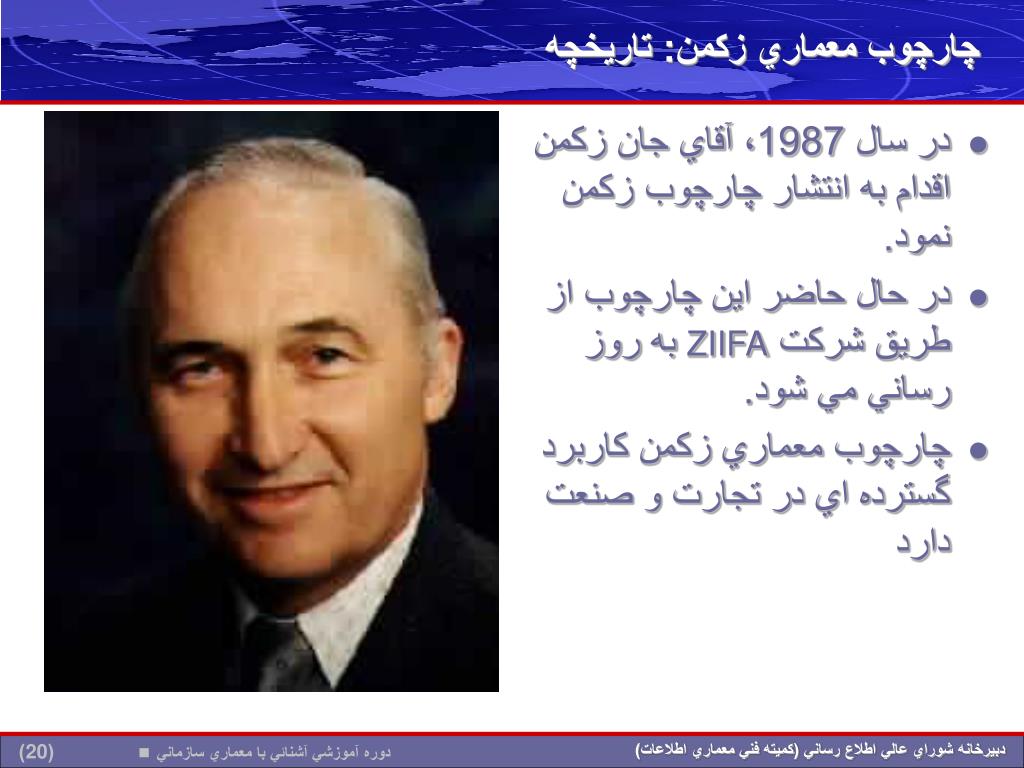

20. چارچوب معماري زكمن: تاريخچه • در سال 1987، آقاي جان زكمن اقدام به انتشار چارچوب زكمن نمود. • در حال حاضر اين چارچوب از طريق شركت ZIIFA به روز رساني مي شود. • چارچوب معماري زكمن كاربرد گسترده اي در تجارت و صنعت دارد دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

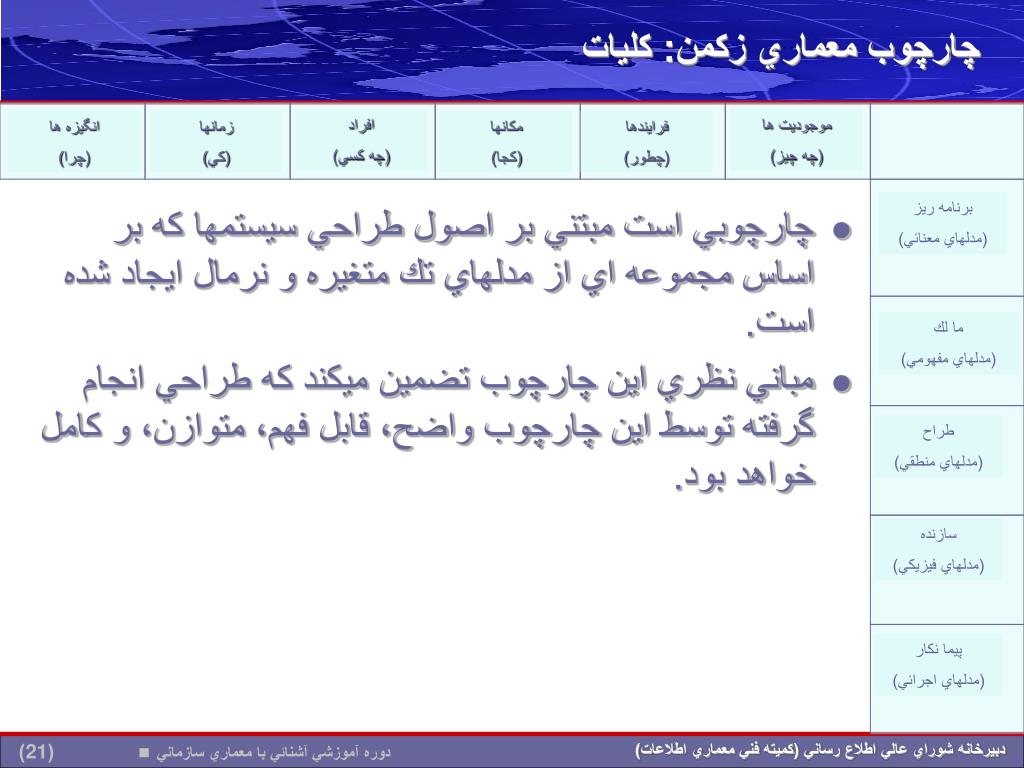

21. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: كليات • چارچوبي است مبتني بر اصول طراحي سيستمها كه بر اساس مجموعه اي از مدلهاي تك متغيره و نرمال ايجاد شده است. • مباني نظري اين چارچوب تضمين ميكند كه طراحي انجام گرفته توسط اين چارچوب واضح، قابل فهم، متوازن، و كامل خواهد بود. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

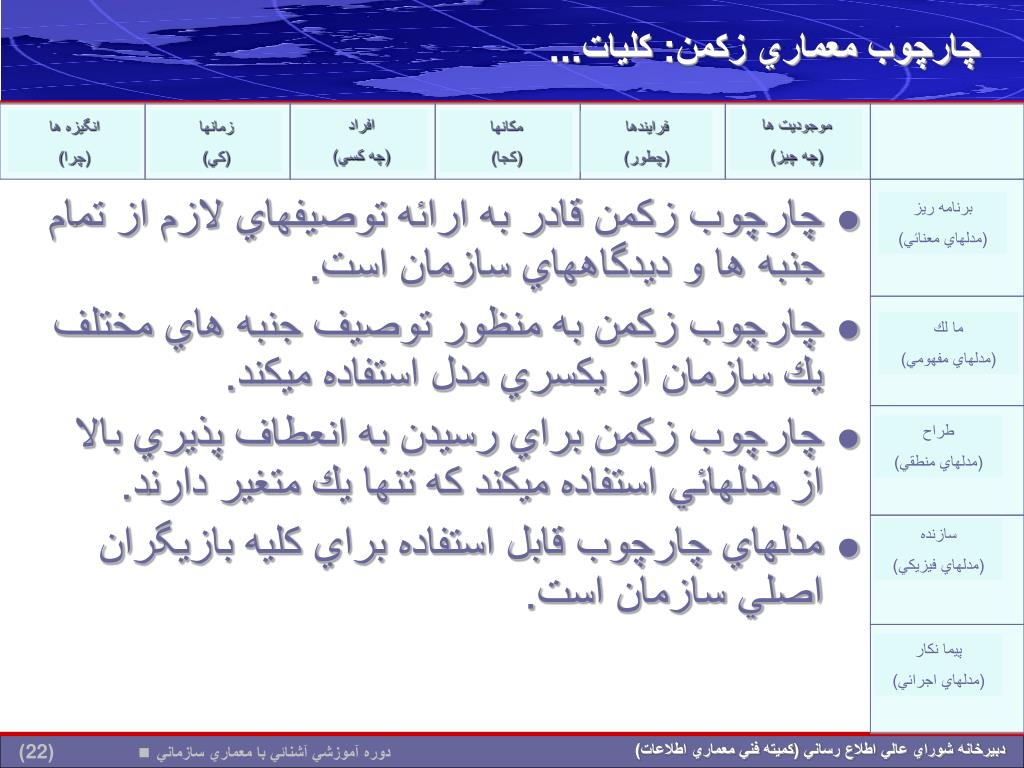

22. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: كليات... • چارچوب زكمن قادر به ارائه توصيفهاي لازم از تمام جنبه ها و ديدگاههاي سازمان است. • چارچوب زكمن به منظور توصيف جنبه هاي مختلف يك سازمان از يكسري مدل استفاده ميكند. • چارچوب زكمن براي رسيدن به انعطاف پذيري بالا از مدلهائي استفاده ميكند كه تنها يك متغير دارند. • مدلهاي چارچوب قابل استفاده براي كليه بازيگران اصلي سازمان است. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

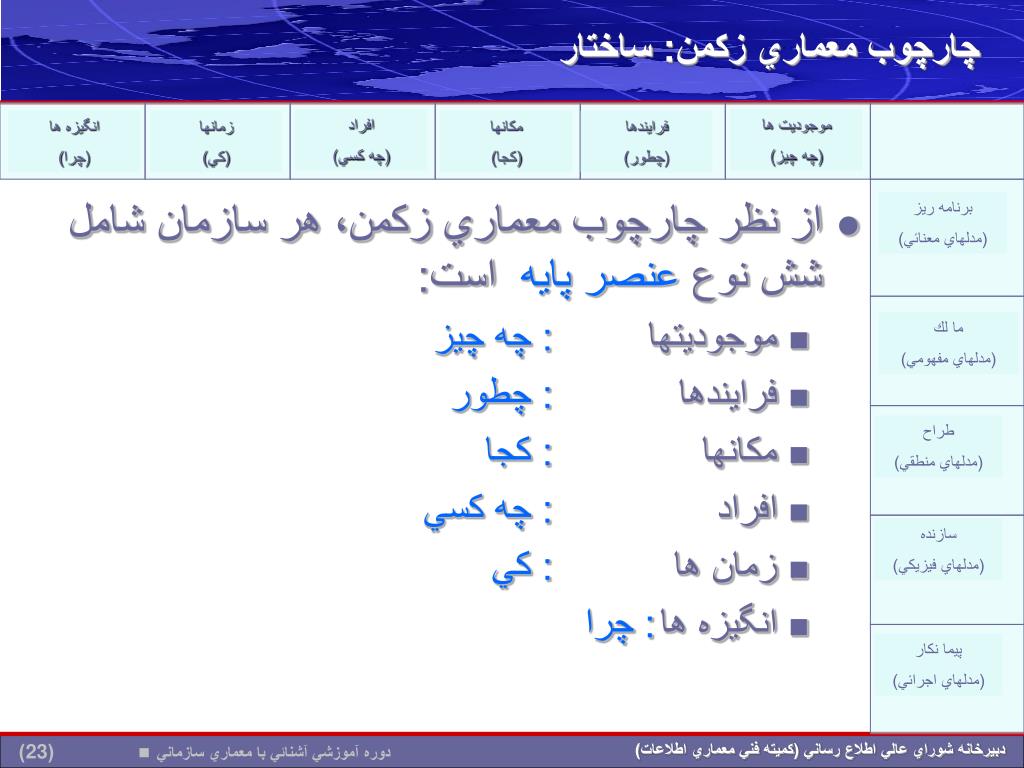

23. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: ساختار • از نظر چارچوب معماري زكمن، هر سازمان شامل شش نوع عنصر پايه است: • موجوديتها : چه چيز • فرايندها : چطور • مكانها : كجا • افراد : چه كسي • زمان ها : كي • انگيزه ها : چرا دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

24. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: ساختار... • هر عنصر پايه متناظر با جنبة خاصي از معماري سازماني است. • براي توصيف هر كدام از عناصر پايه،‌ از مدلها استفاده ميشود. • مدلهاي مورد استفاده در چارچوب زكمن ميتوانند ساده يا مركب باشند. مدلهاي مركب بايد قابل تفكيك به مدلهاي ساده باشند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

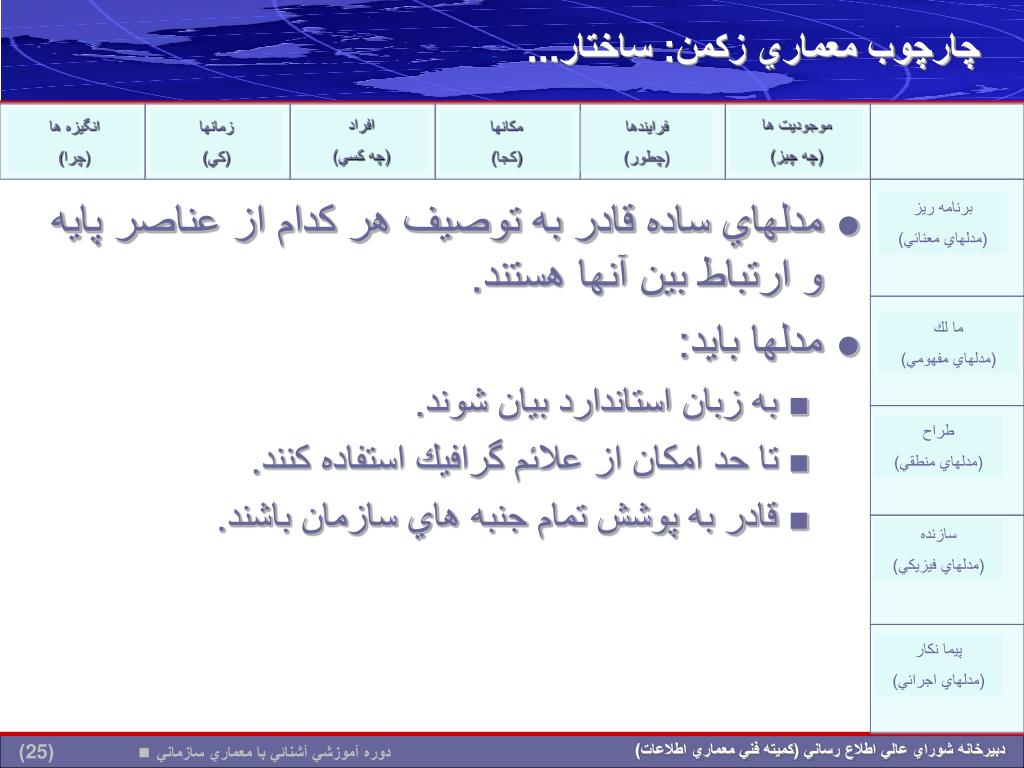

25. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: ساختار... • مدلهاي ساده قادر به توصيف هر كدام از عناصر پايه و ارتباط بين آنها هستند. • مدلها بايد: • به زبان استاندارد بيان شوند. • تا حد امكان از علائم گرافيك استفاده كنند. • قادر به پوشش تمام جنبه هاي سازمان باشند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

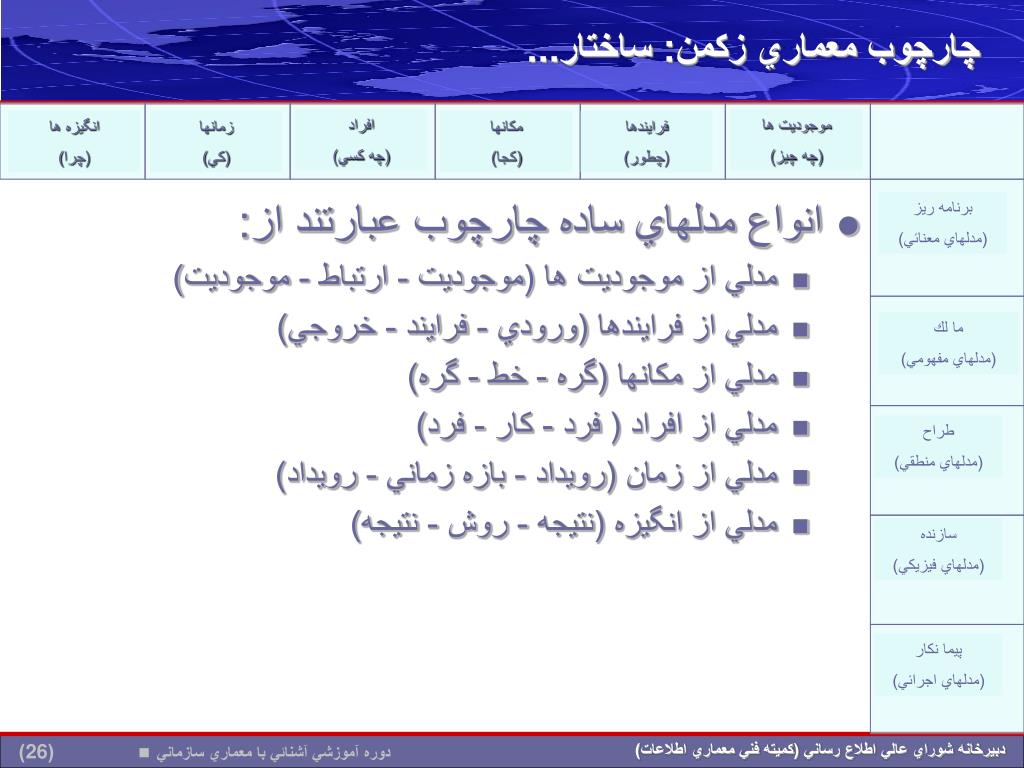

26. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: ساختار... • انواع مدلهاي ساده چارچوب عبارتند از: • مدلي از موجوديت ها (موجوديت - ارتباط - موجوديت) • مدلي از فرايندها (ورودي - فرايند - خروجي) • مدلي از مكانها (گره - خط - گره) • مدلي از افراد ( فرد - كار - فرد) • مدلي از زمان (رويداد - بازه زماني - رويداد) • مدلي از انگيزه (نتيجه - روش - نتيجه) دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

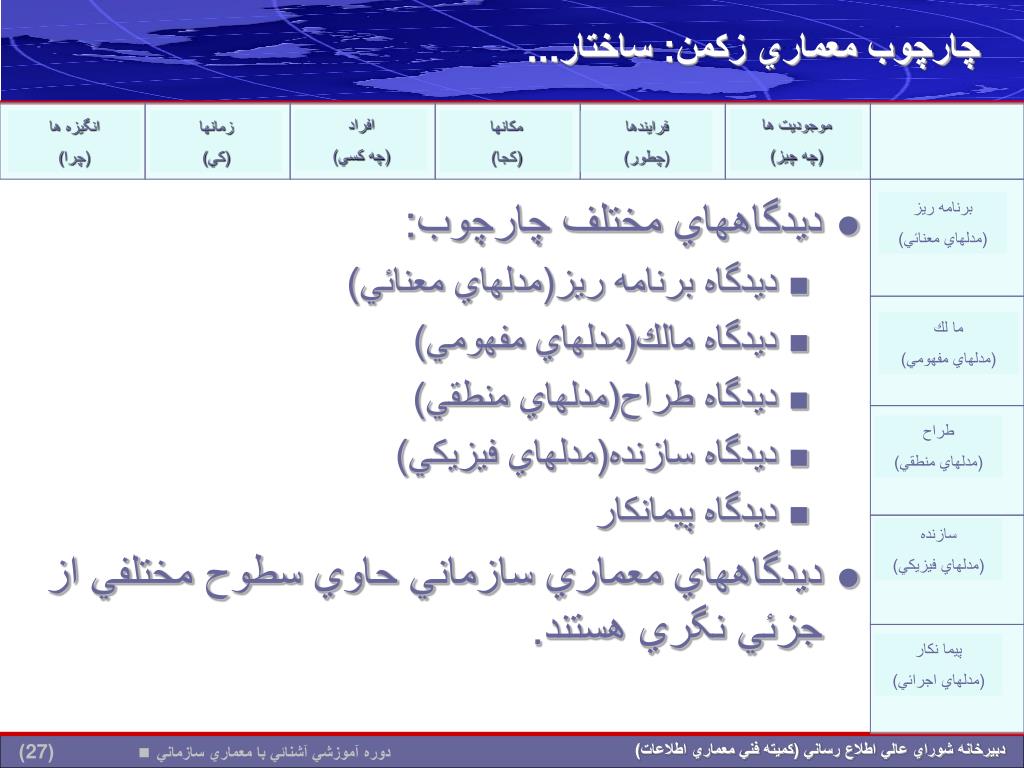

27. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: ساختار... • ديدگاههاي مختلف چارچوب: • ديدگاه برنامه ريز(مدلهاي معنائي) • ديدگاه مالك(مدلهاي مفهومي) • ديدگاه طراح(مدلهاي منطقي) • ديدگاه سازنده(مدلهاي فيزيكي) • ديدگاه پيمانكار • ديدگاههاي معماري سازماني حاوي سطوح مختلفي از جزئي نگري هستند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

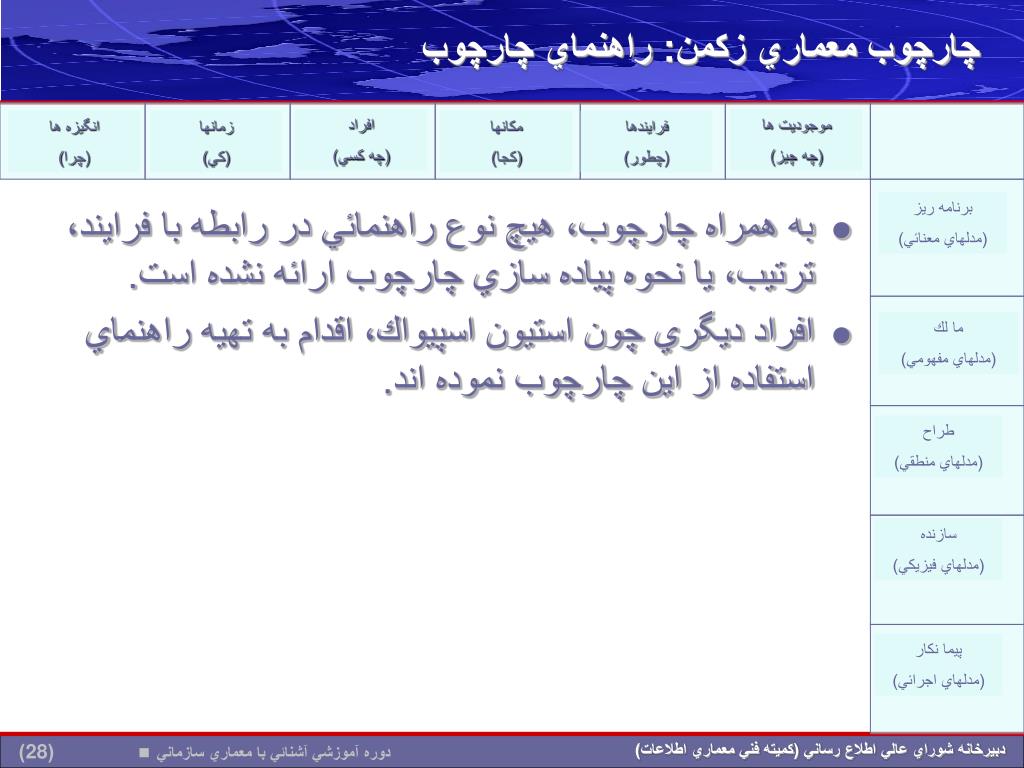

28. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: راهنماي چارچوب • به همراه چارچوب، هيچ نوع راهنمائي در رابطه با فرايند، ترتيب، يا نحوه پياده سازي چارچوب ارائه نشده است. • افراد ديگري چون استيون اسپيواك، اقدام به تهيه راهنماي استفاده از اين چارچوب نموده اند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

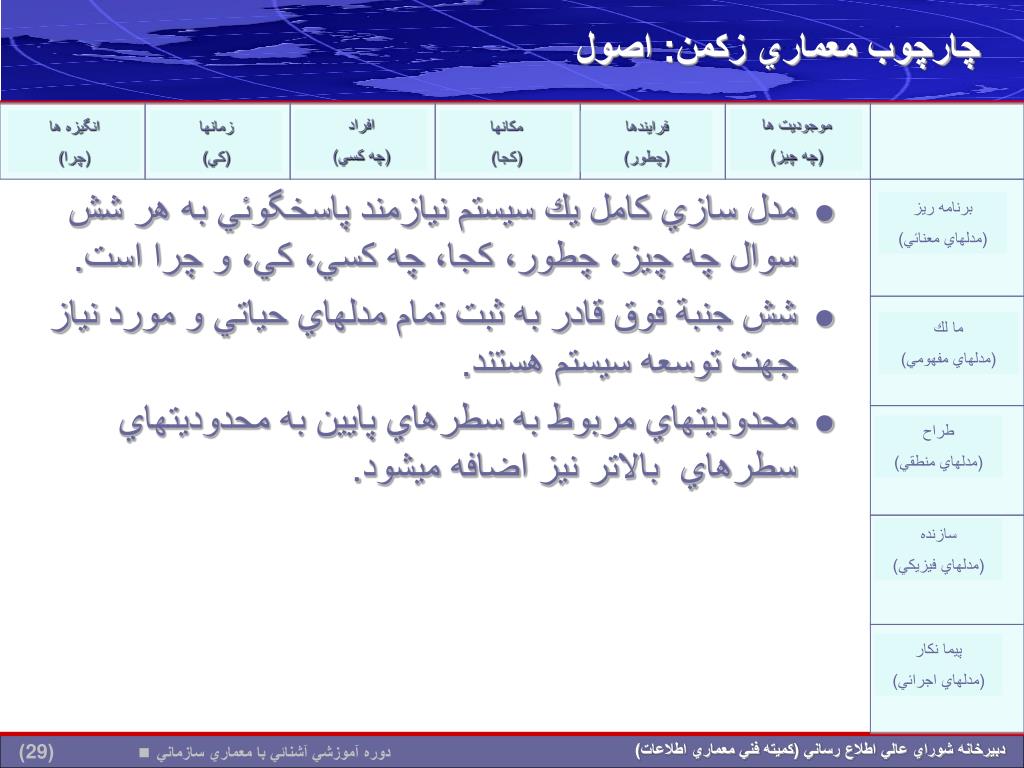

29. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: اصول • مدل سازي كامل يك سيستم نيازمند پاسخگوئي به هر شش سوال چه چيز، چطور، كجا، چه كسي، كي، و چرا است. • شش جنبة فوق قادر به ثبت تمام مدلهاي حياتي و مورد نياز جهت توسعه سيستم هستند. • محدوديتهاي مربوط به سطرهاي پايين به محدوديتهاي سطرهاي بالاتر نيز اضافه ميشود. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

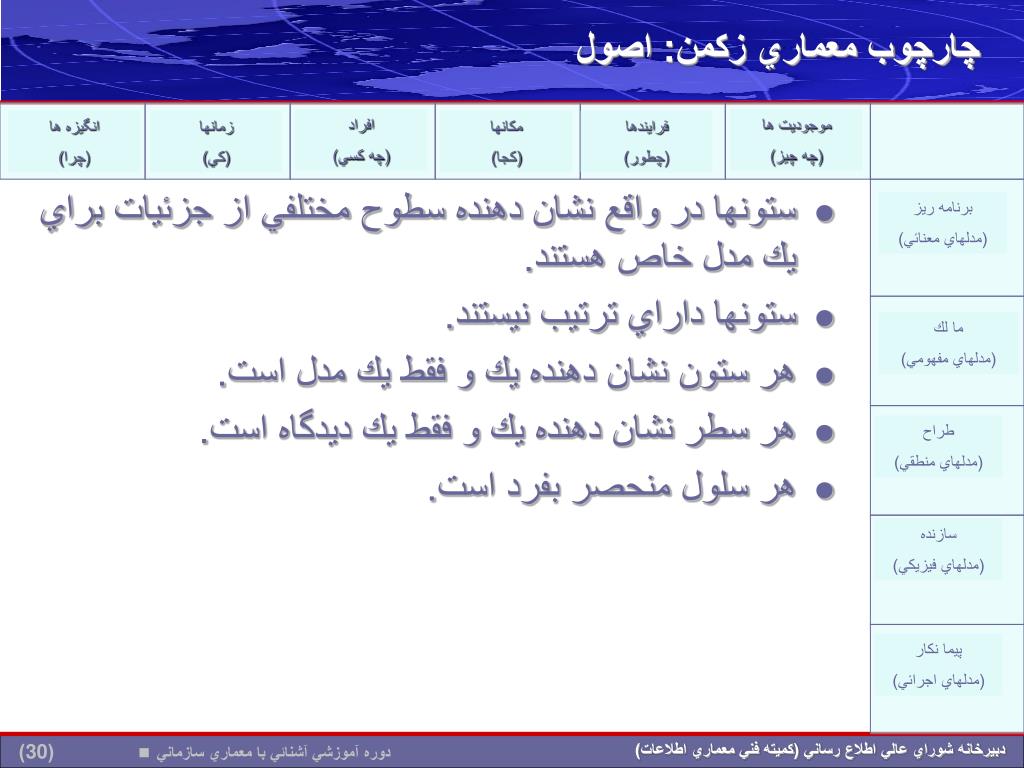

30. برنامه ريز (مدلهاي معنائي) ما لك (مدلهاي مفهومي) طراح (مدلهاي منطقي) سازنده (مدلهاي فيزيكي) پيما نكار (مدلهاي اجرائي) افراد (چه كسي) موجوديت ها (چه چيز) انگيزه ها (چرا) زمانها (كي) مكانها (كجا) فرايندها (چطور) چارچوب معماري زكمن: اصول • ستونها در واقع نشان دهنده سطوح مختلفي از جزئيات براي يك مدل خاص هستند. • ستونها داراي ترتيب نيستند. • هر ستون نشان دهنده يك و فقط يك مدل است. • هر سطر نشان دهنده يك و فقط يك ديدگاه است. • هر سلول منحصر بفرد است. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

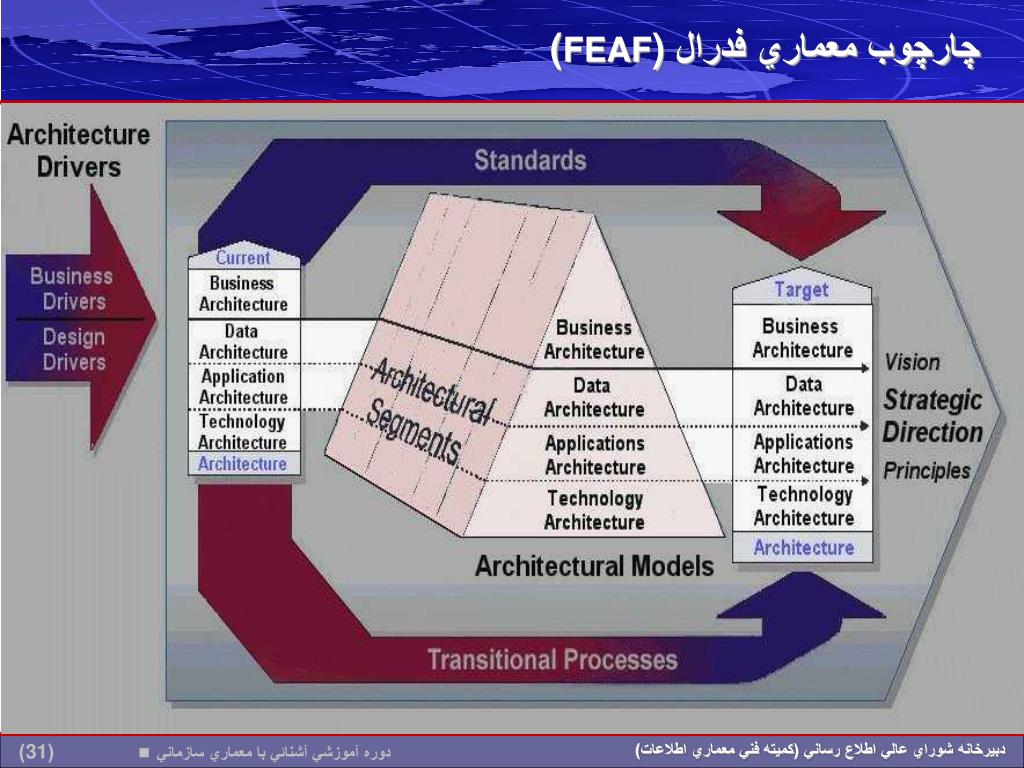

31. چارچوب معماري فدرال (FEAF) دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

32. چارچوب معماري فدرال: تاريخچه • در سال 1999 و بدنبال قانون موسوم به كلينگر كوهن، دولت فدرال آمريكا، بعنوان يك راه حل مناسب برنامه ريزي و پياده سازي سيستمهاي اطلاعاتي، اقدام به تهيه سند چارچوب معماري نموده و انتشار داد. • هدف اصلي اين چارچوب افزايش ميزان تعامل در سطح دولت بوده است. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

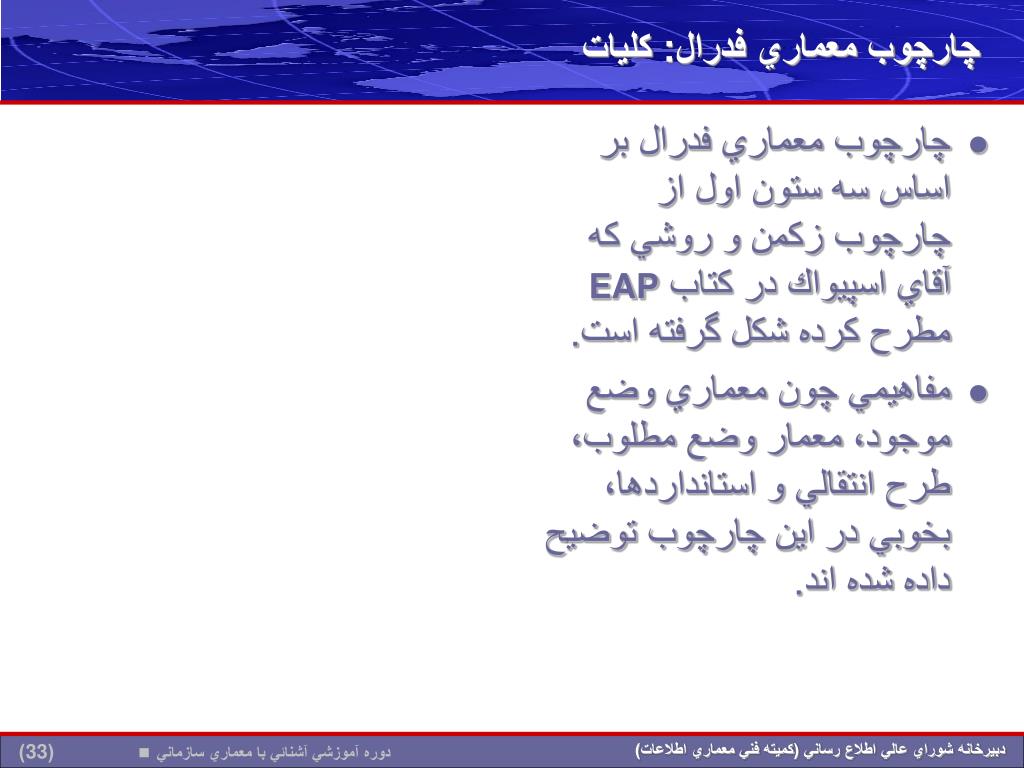

33. چارچوب معماري فدرال: كليات • چارچوب معماري فدرال بر اساس سه ستون اول از چارچوب زكمن و روشي كه آقاي اسپيواك در كتاب EAP مطرح كرده شكل گرفته است. • مفاهيمي چون معماري وضع موجود، معمار وضع مطلوب، طرح انتقالي و استانداردها، بخوبي در اين چارچوب توضيح داده شده اند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

34. چارچوب معماري فدرال: اجزاء چارچوب • اجزاء چارچوب فدرال: • پيشرانهاي معماري: • عبارتند از كليه تهديدها يا فرصتهائي كه سازمان از نظر سرويس ها و فناوريهاي اطلاعات در معرض است. • دو نوع پيشران وجود دارد: • پيشرانهاي ماموريتي • پيشرانهاي فناوري دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

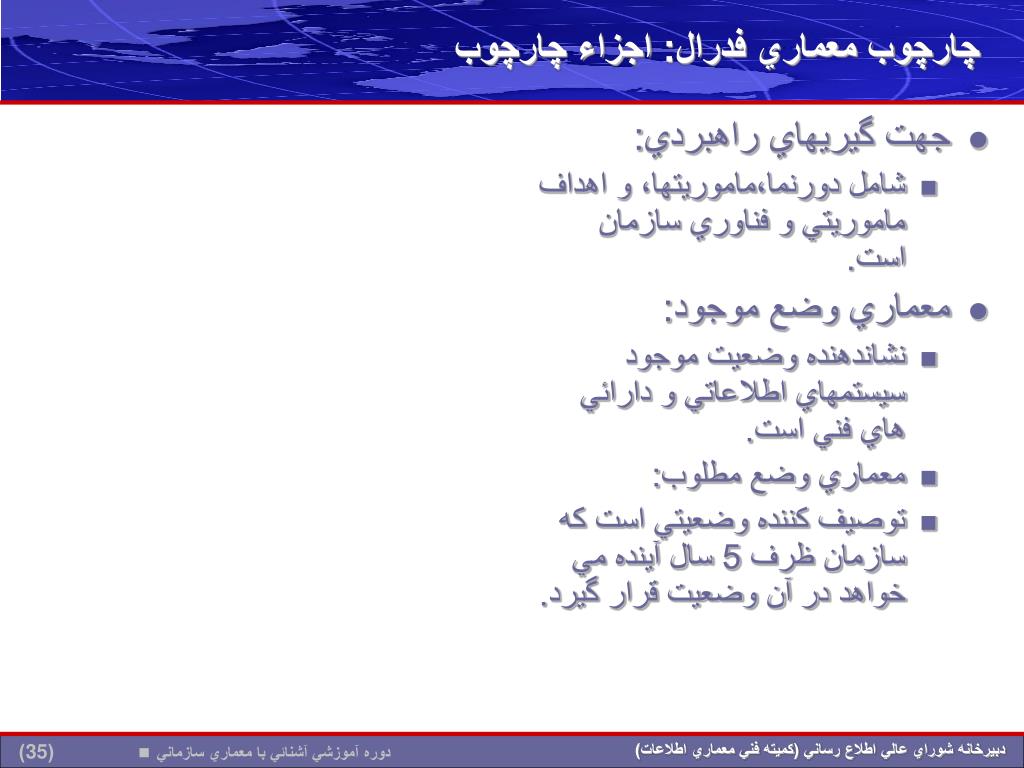

35. چارچوب معماري فدرال: اجزاء چارچوب • جهت گيريهاي راهبردي: • شامل دورنما،‌ماموريتها، و اهداف ماموريتي و فناوري سازمان است. • معماري وضع موجود: • نشاندهنده وضعيت موجود سيستمهاي اطلاعاتي و دارائي هاي فني است. • معماري وضع مطلوب: • توصيف كننده وضعيتي است كه سازمان ظرف 5 سال آينده مي خواهد در آن وضعيت قرار گيرد. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

36. چارچوب معماري فدرال: اجزاء چارچوب • مدلهاي معماري شامل: • معماري ماموريتها • معماري داده ها • معماري سيستمهاي اطلاعاتي • معماري فناوري اطلاعات دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

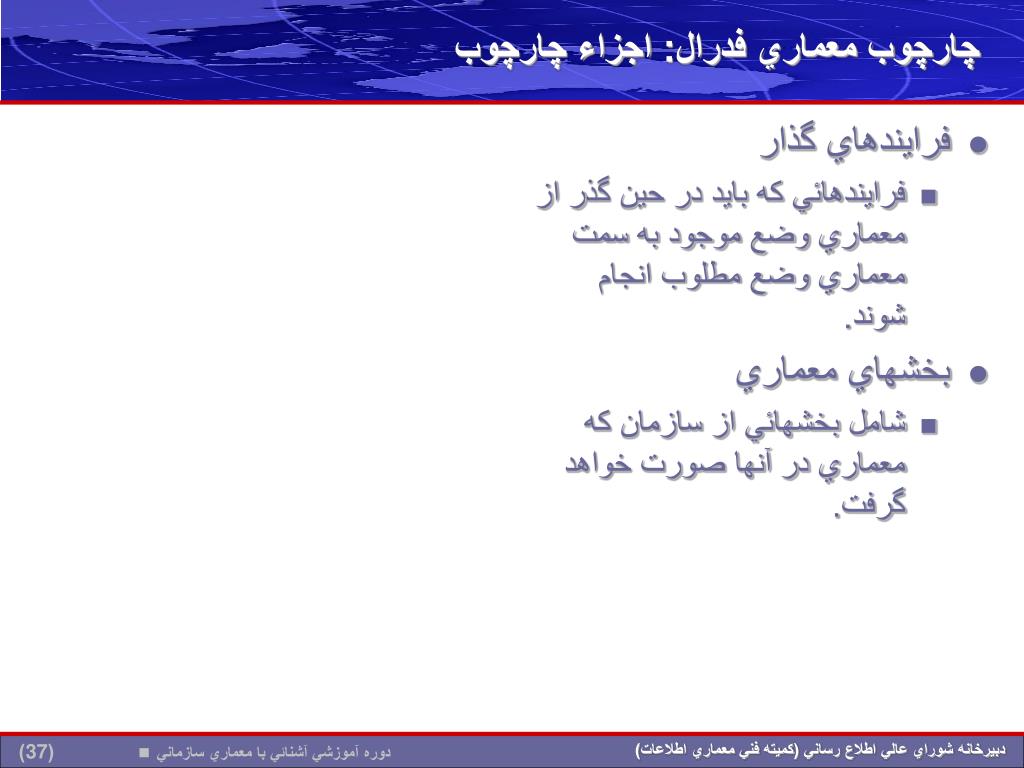

37. چارچوب معماري فدرال: اجزاء چارچوب • فرايندهاي گذار • فرايندهائي كه بايد در حين گذر از معماري وضع موجود به سمت معماري وضع مطلوب انجام شوند. • بخشهاي معماري • شامل بخشهائي از سازمان كه معماري در آنها صورت خواهد گرفت. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

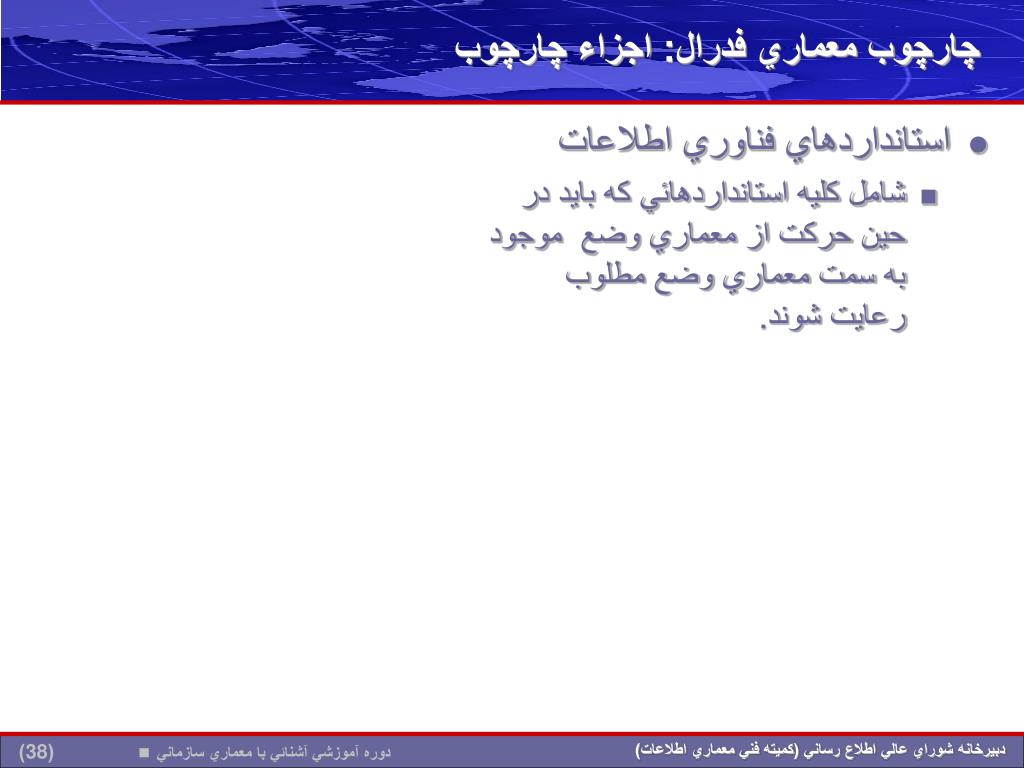

38. چارچوب معماري فدرال: اجزاء چارچوب • استانداردهاي فناوري اطلاعات • شامل كليه استانداردهائي كه بايد در حين حركت از معماري وضع موجود به سمت معماري وضع مطلوب رعايت شوند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

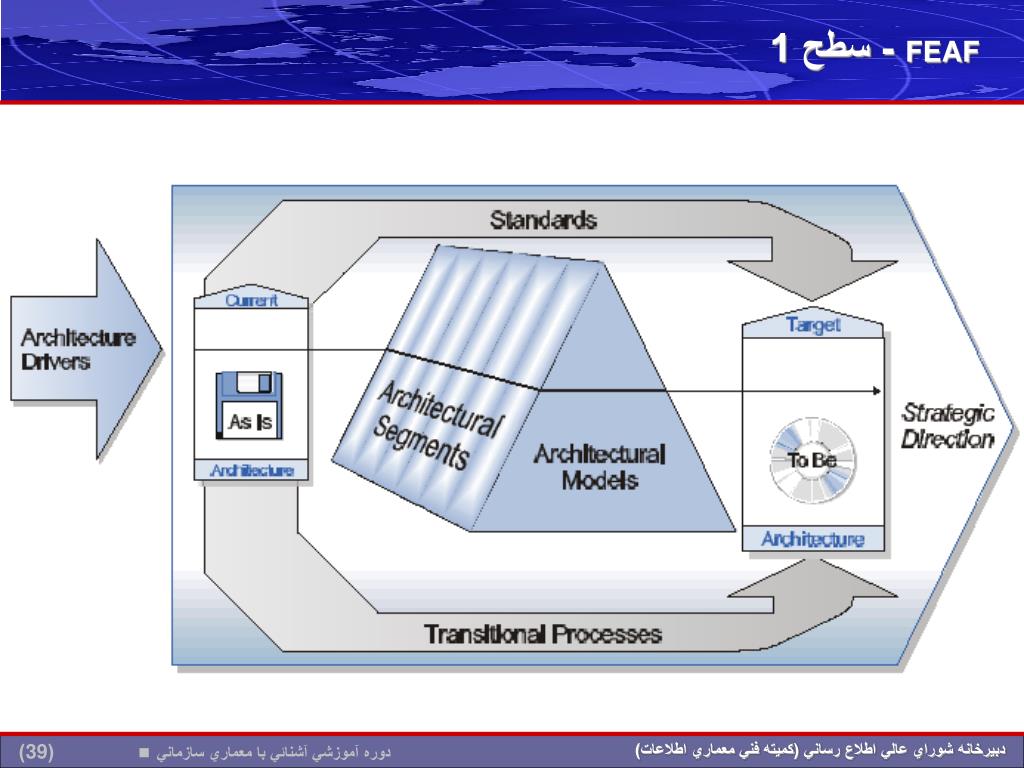

39. FEAF - سطح 1 دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

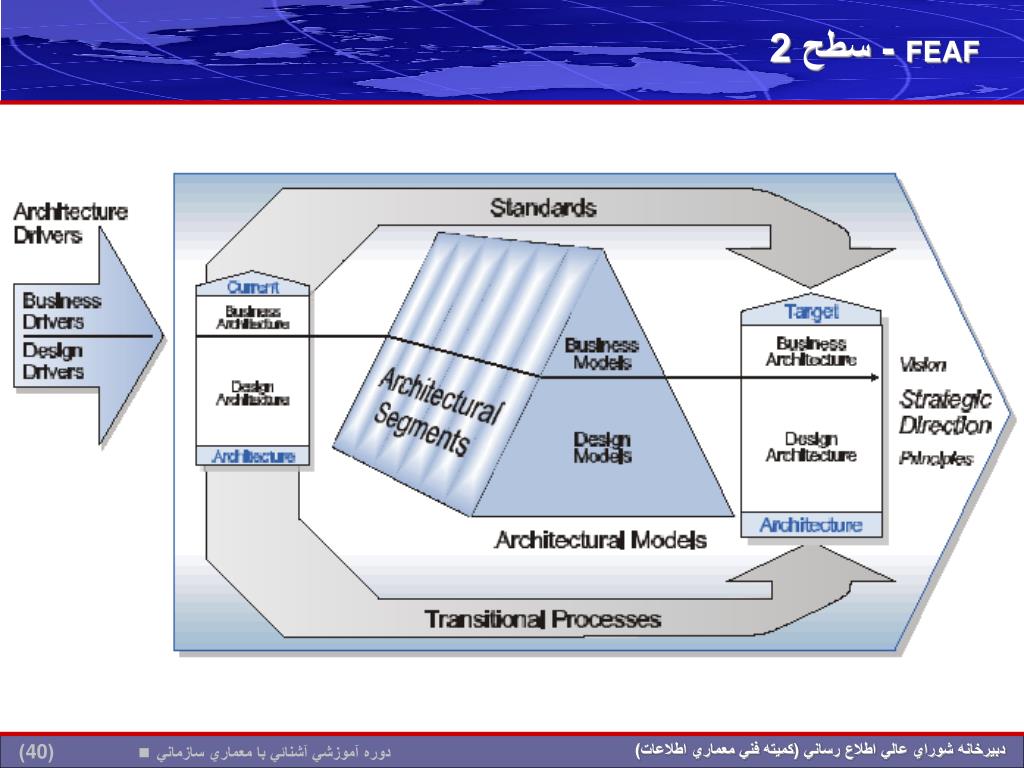

40. FEAF - سطح 2 دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

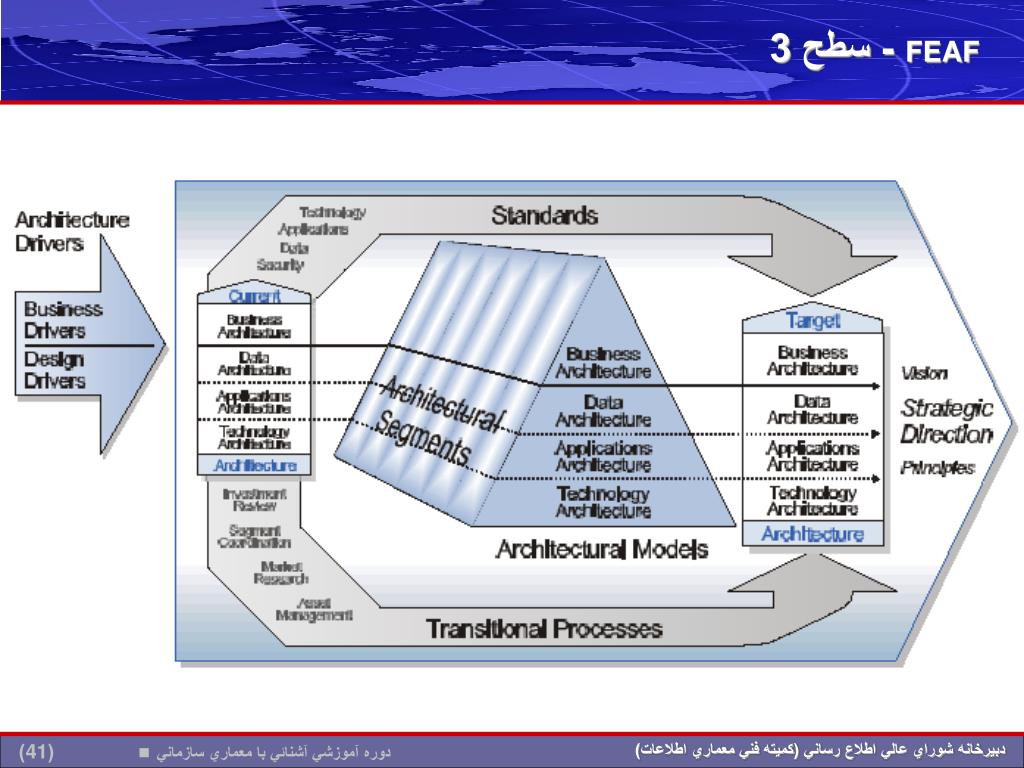

41. FEAF - سطح 3 دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

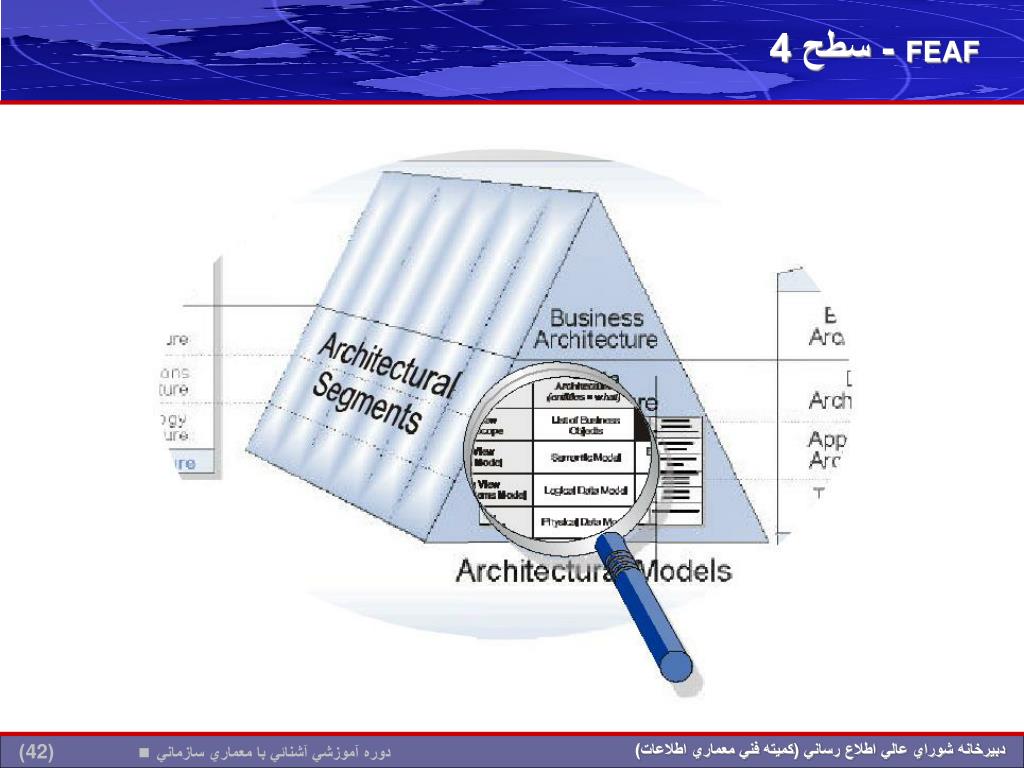

42. FEAF - سطح 4 دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

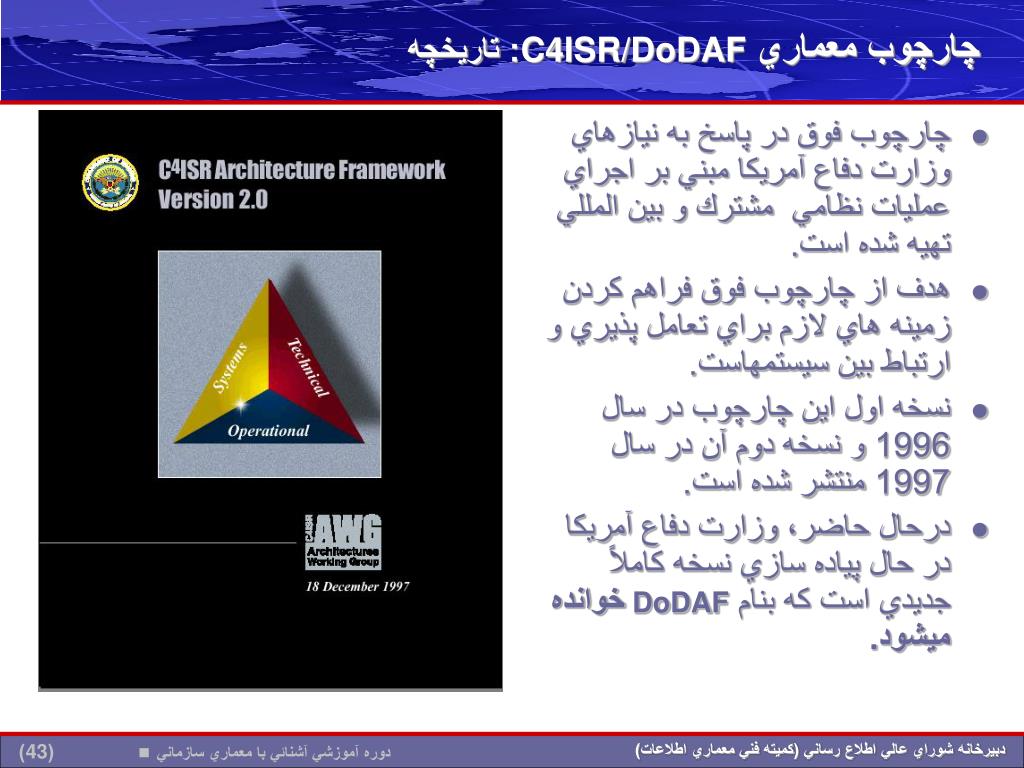

43. چارچوب معماري C4ISR/DoDAF: تاريخچه • چارچوب فوق در پاسخ به نيازهاي وزارت دفاع آمريكا مبني بر اجراي عمليات نظامي مشترك و بين المللي تهيه شده است. • هدف از چارچوب فوق فراهم كردن زمينه هاي لازم براي تعامل پذيري و ارتباط بين سيستمهاست. • نسخه اول اين چارچوب در سال 1996 و نسخه دوم آن در سال 1997 منتشر شده است. • درحال حاضر، وزارت دفاع آمريكا در حال پياده سازي نسخه كاملاً جديدي است كه بنام DoDAFخوانده ميشود. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

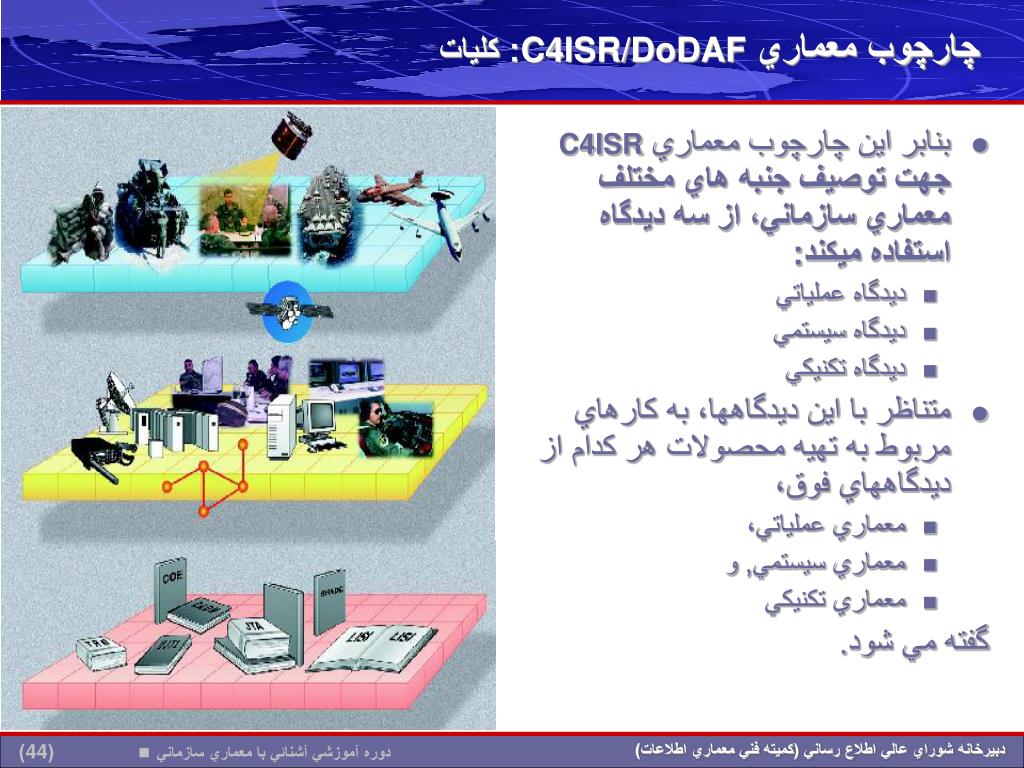

44. چارچوب معماري C4ISR/DoDAF: كليات • بنابر اين چارچوب معماري C4ISRجهت توصيف جنبه هاي مختلف معماري سازماني، از سه ديدگاه استفاده ميكند: • ديدگاه عملياتي • ديدگاه سيستمي • ديدگاه تكنيكي • متناظر با اين ديدگاهها، به كارهاي مربوط به تهيه محصولات هر كدام از ديدگاههاي فوق، • معماري عملياتي، • معماري سيستمي, و • معماري تكنيكي گفته مي شود. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

45. چارچوب معماري C4ISR/DoDAF:كليات • ديدگاه معماري عملياتي • توصيفياست از وظايف و فعاليتها،‌ اجزاء و گره هاي عملياتي و ملزومات مربوط به گردش اطلاعات در بين گره ها • هدف اصلي از معماري عملياتي، تعريفِ عناصر عملياتي، فعاليتها و وظايف، و ملزوماتِ مربوط به تبادل اطلاعات است. • معماري هاي عملياتي، عموماً مستقل از فناوري هستند دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

46. چارچوب معماري C4ISR/DoDAF:كليات • ديدگاه معماري سيستمي • توصيفي است گرافيكي و متني از سيستمها و اتصالات بين آنها كه جهت تامين نيازمنديهاي عملياتي در نظر گرفته شده اند • هدف اصلي معماري سيستمي، انجام يا تسهيل وظايف و فعاليتهاي عملياتي از طريق بكارگيري منابع فيزيكي است. • معماريهاي سيستمي، وابسته- به-تكنولوژي هستند، به اينصورت كه در حوزه موردنظر، نحوه اتصال و تعامل بين سيستمها را نشان ميدهند، و حتي به تشريح جزئيات دروني برخي از سيستمها نيز ميپردازند. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

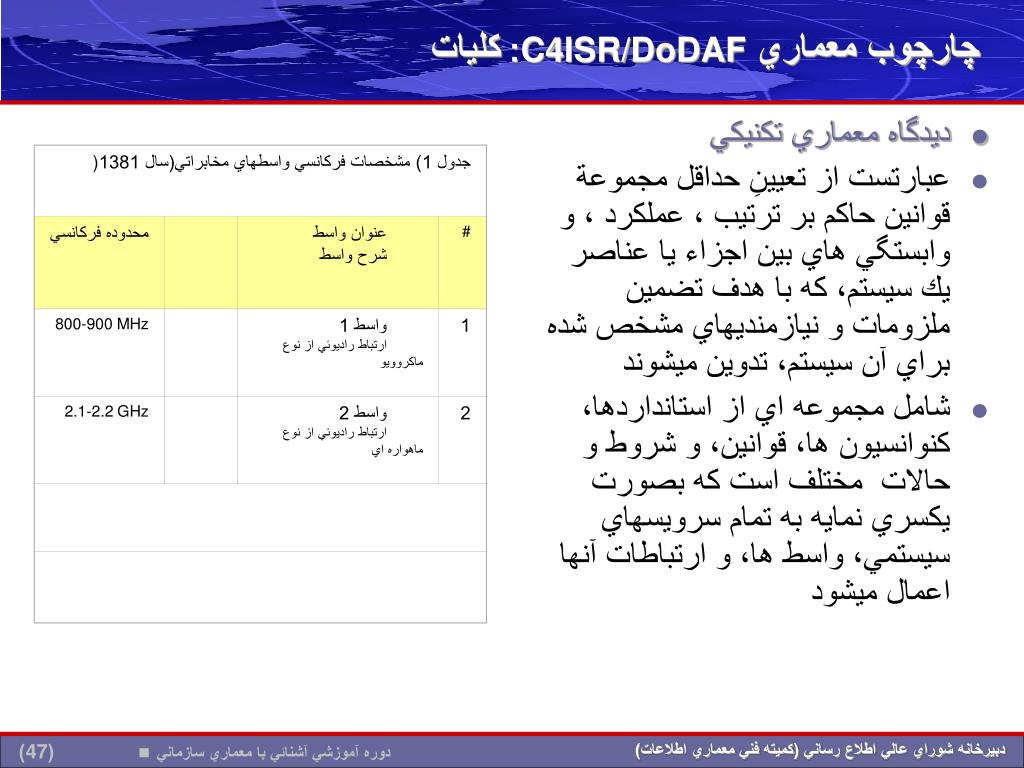

47. جدول 1) مشخصات فركانسي واسطهاي مخابراتي(سال 1381) محدوده فركانسي عنوان واسط شرح واسط # 800-900 MHz واسط 1 ارتباط راديوئي از نوع ماكروويو 1 2.1-2.2 GHz واسط 2 ارتباط راديوئي از نوع ماهواره اي 2 چارچوب معماري C4ISR/DoDAF:كليات • ديدگاه معماري تكنيكي • عبارتست از تعيينِ حداقل‏ مجموعة قوانين حاكم بر ترتيب ، عملكرد ، و وابستگي هاي بين اجزاء يا عناصر يك سيستم، كه با هدف تضمين ملزومات و نيازمنديهاي مشخص شده براي آن سيستم، تدوين ميشوند • شامل مجموعه اي از استانداردها، كنوانسيون ها، قوانين، و شروط و حالات مختلف است كه بصورت يكسري نمايه به تمام سرويسهاي سيستمي، واسط ها، و ارتباطات آنها اعمال ميشود دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

48. نحوه ارتباط بين ديدگاههاي مختلف دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)

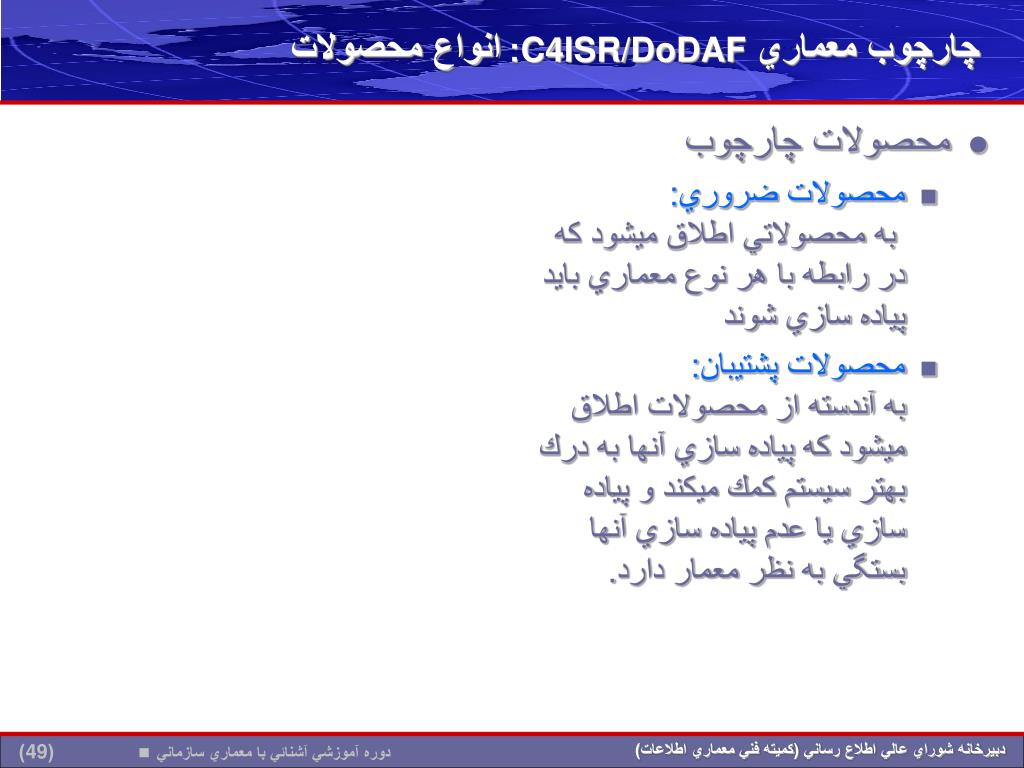

49. چارچوب معماري C4ISR/DoDAF:انواع محصولات • محصولات چارچوب • محصولات ضروري: به محصولاتي اطلاق ميشود كه در رابطه با هر نوع معماري بايد پياده سازي شوند • محصولات پشتيبان:به آندسته از محصولات اطلاق ميشود كه پياده سازي آنها به درك بهتر سيستم كمك ميكند و پياده سازي يا عدم پياده سازي آنها بستگي به نظر معمار دارد. دبيرخانه شوراي عالي اطلاع رساني (كميته فني معماري اطلاعات)
