Presentation Transcript
agenda

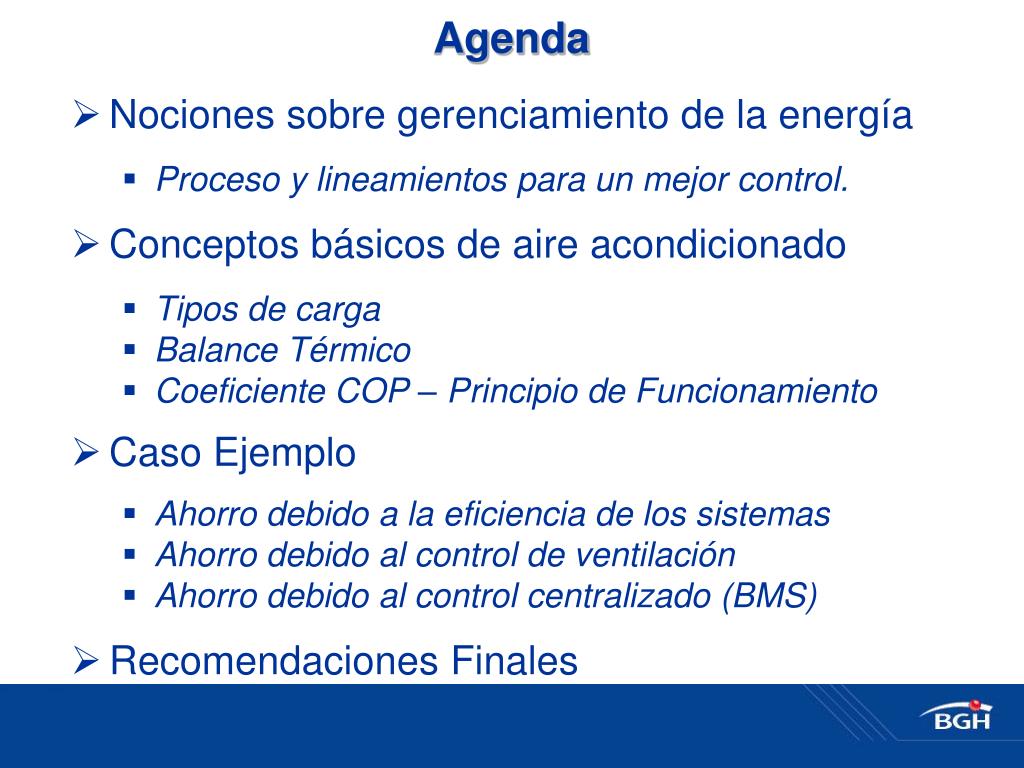

Agenda
  • Nociones sobre gerenciamiento de la energía
    • Proceso y lineamientos para un mejor control.
  • Conceptos básicos de aire acondicionado
    • Tipos de carga
    • Balance Térmico
    • Coeficiente COP – Principio de Funcionamiento
  • Caso Ejemplo
    • Ahorro debido a la eficiencia de los sistemas
    • Ahorro debido al control de ventilación
    • Ahorro debido al control centralizado (BMS)
  • Recomendaciones Finales
gerenciamiento de la energ a
Gerenciamiento de la Energía
  • Es controlar la utilización y el gasto de la misma en el edificio, manteniendo las condiciones ambientales dentro de los parámetros de funcionalidad y confort requeridos para el normal desempeño de las actividades.
  • El objeto principal es el de reducir los costos a los niveles mas bajos sin sacrificar el confort, la productividad o la funcionalidad.
slide4

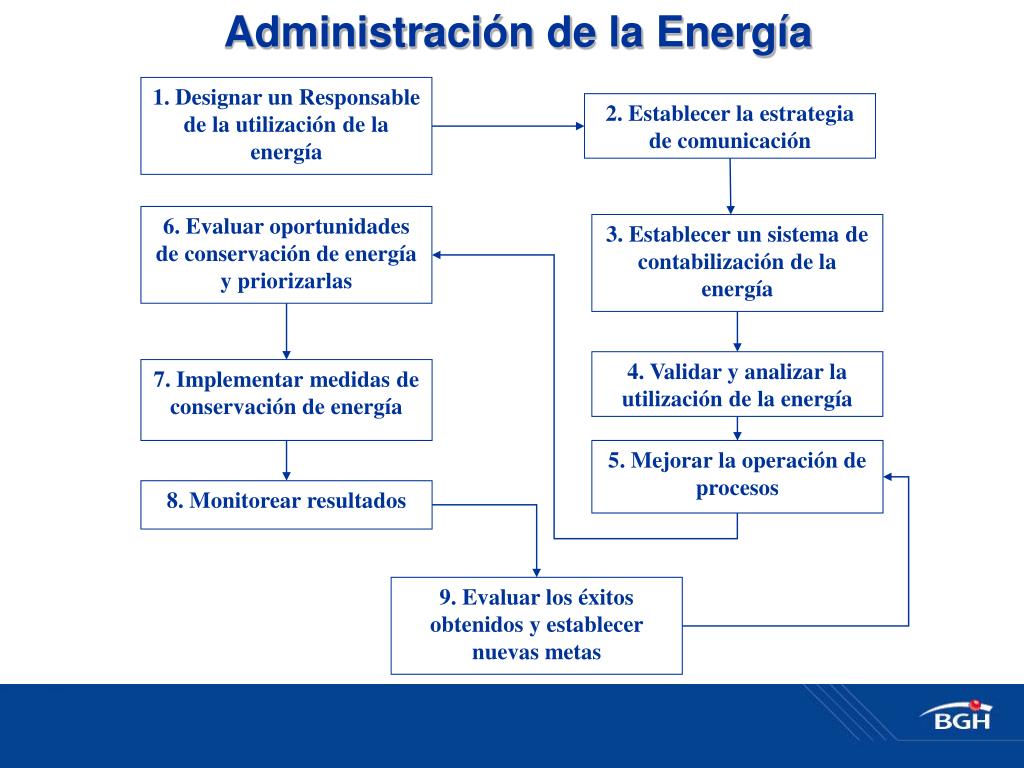

Administración de la Energía

1. Designar un Responsable de la utilización de la energía

2. Establecer la estrategia de comunicación

6. Evaluar oportunidades de conservación de energía y priorizarlas

3. Establecer un sistema de contabilización de la energía

4. Validar y analizar la utilización de la energía

7. Implementar medidas de conservación de energía

5. Mejorar la operación de procesos

8. Monitorear resultados

9. Evaluar los éxitos obtenidos y establecer nuevas metas

conceptos b sicos
Conceptos Básicos
  • ¿Que es el aire acondicionado?
    • El aire acondicionado es mantener constantes, a lo largo del tiempo, una serie de condiciones ambientales.
    • Estas pueden ser:
      • Sicométricas:

Temperatura, Humedad relativa, etc

      • Sanitarias:

Limpieza, contenido de CO2, olores.

slide6

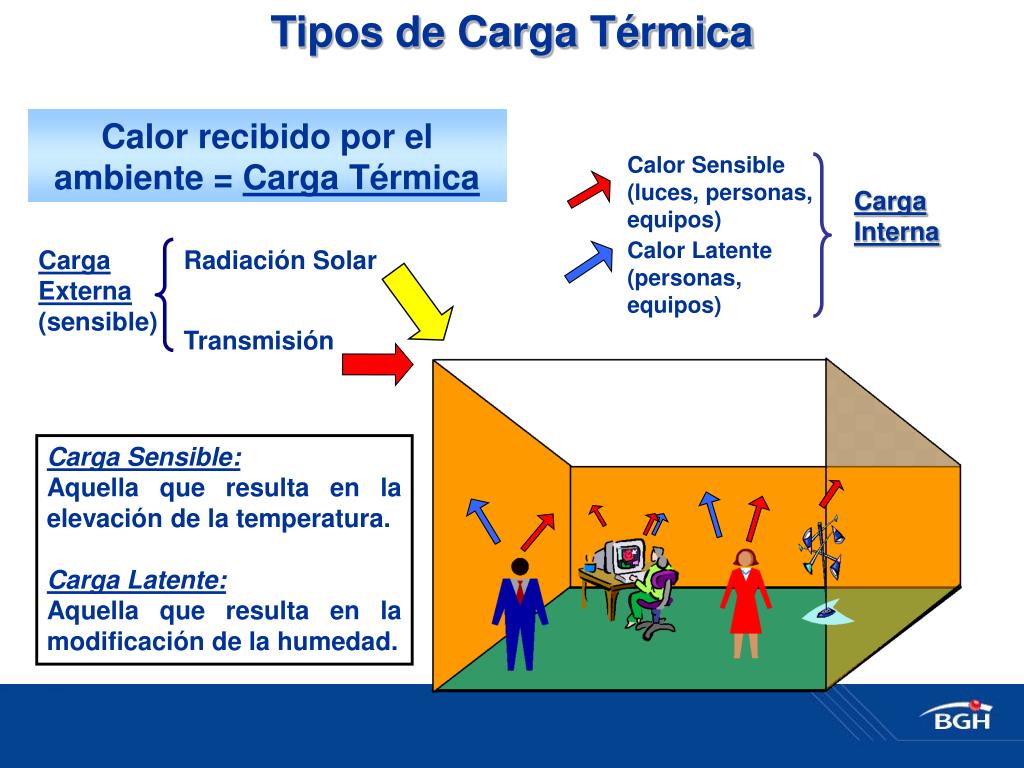

Tipos de Carga Térmica

Calor recibido por el

ambiente = Carga Térmica

Calor Sensible

(luces, personas,

equipos)

Carga

Interna

Calor Latente

(personas,

equipos)

Carga

Externa

(sensible)

Radiación Solar

Transmisión

Carga Sensible:

Aquella que resulta en la elevación de la temperatura.

Carga Latente:

Aquella que resulta en la modificación de la humedad.

slide7

Calor

La temperatura interior se eleva

Balance Térmico

Es la sumatoria de las cargas internas y externas al ambiente. Se utiliza para determinar la potencia del sistema de aire acondicionado, para mantener las condiciones requeridas

slide8

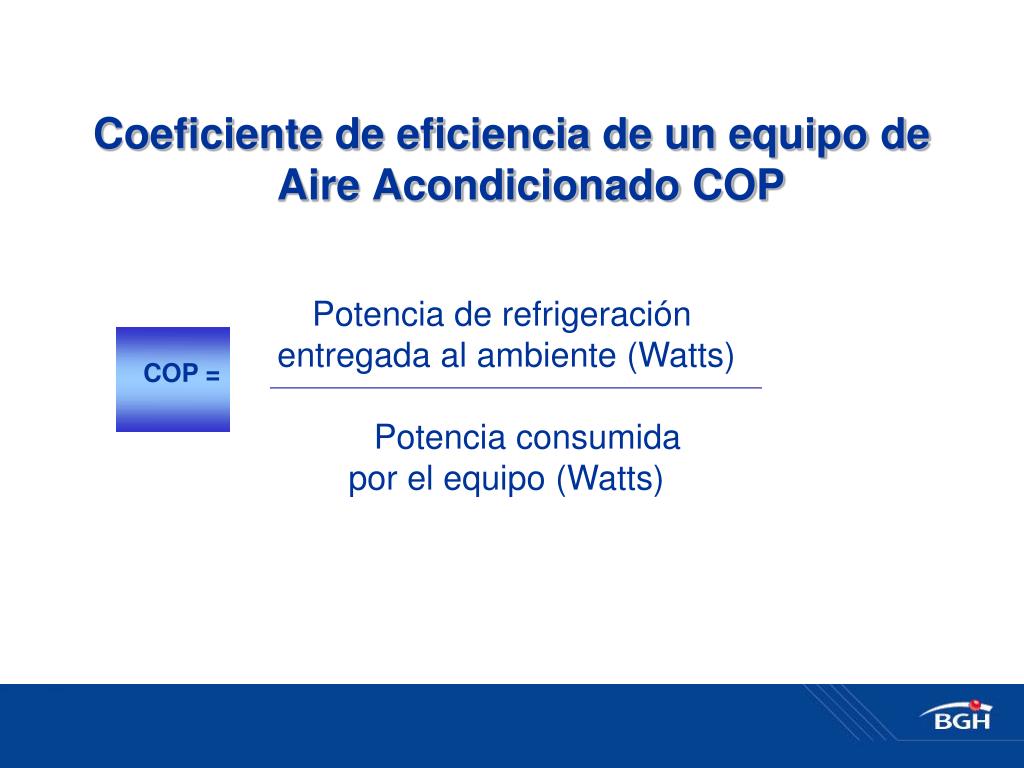

Potencia de refrigeración

  • entregada al ambiente (Watts)
    • Potencia consumida
  • por el equipo (Watts)

COP =

Coeficiente de eficiencia de un equipo de Aire Acondicionado COP

slide9

Exterior

Equipo

Energía

Calor

Coeficiente

COP

Energía entregada al ambiente

Ambiente

Personas

Luces

Equipos

Calor

Calor

Principio de Funcionamiento

slide11

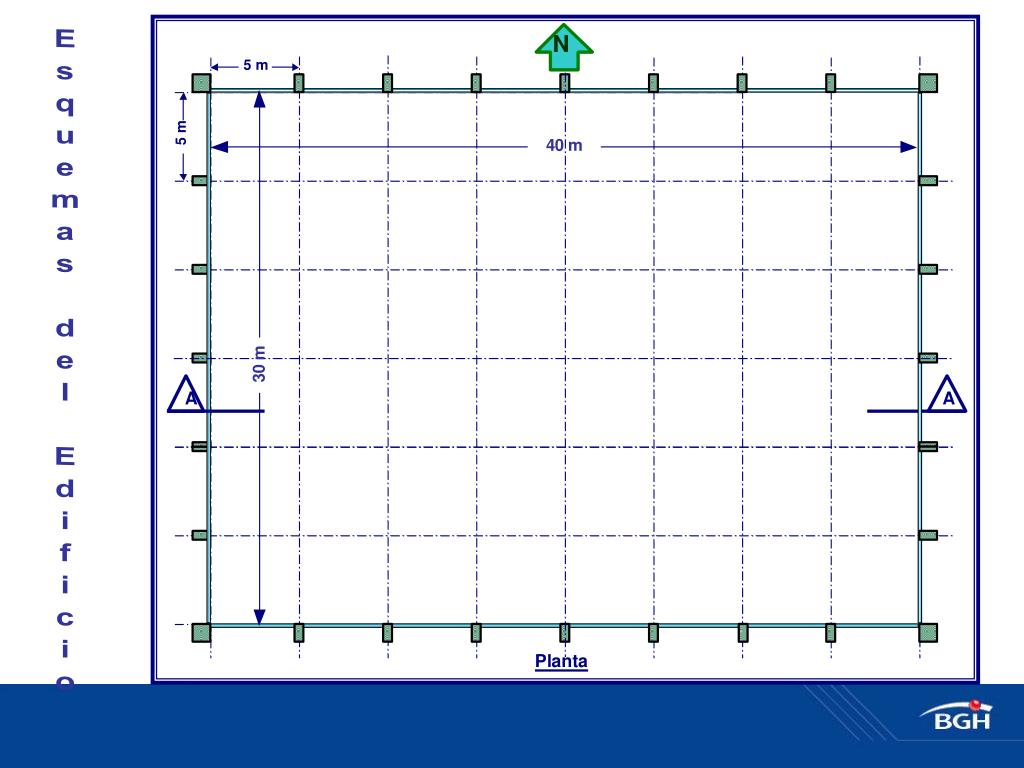

Esquemas del Edificio

Muro perimetral = 560 m2

Vidrio = 384 m2 68,5%

Muro de ladrillo = 128 m2 23%

Columnas HoAo = 48 m2 8,5%

Techo = 120 m2

slide15

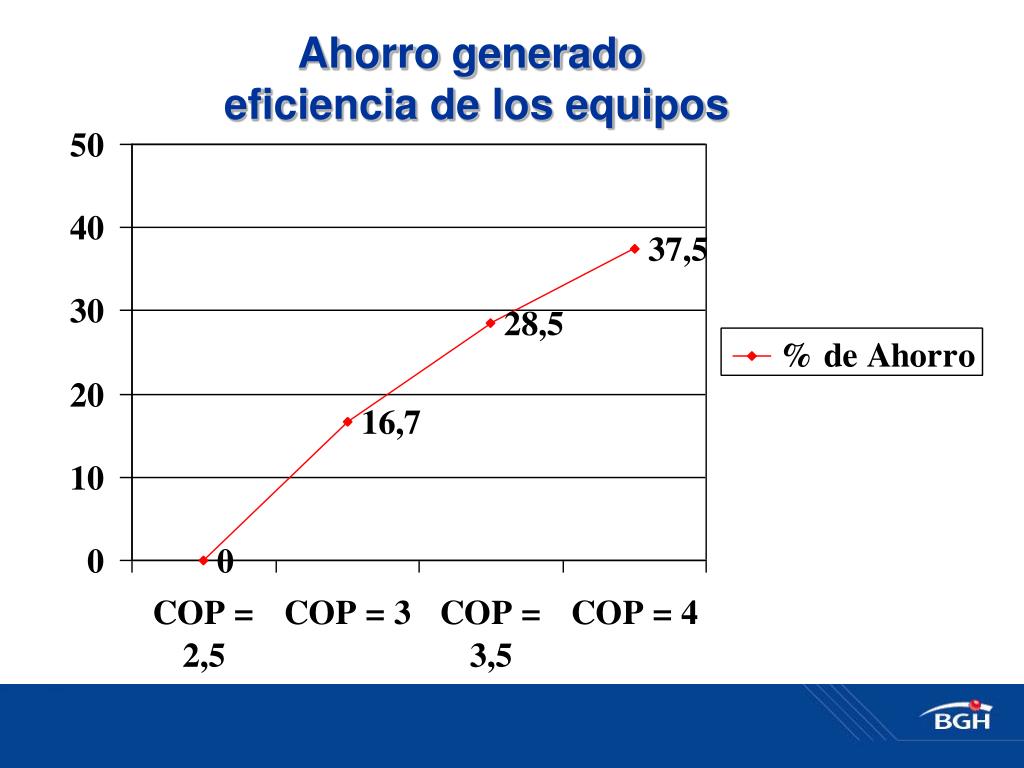

Ahorro generado

eficiencia de los equipos

productos disponibles

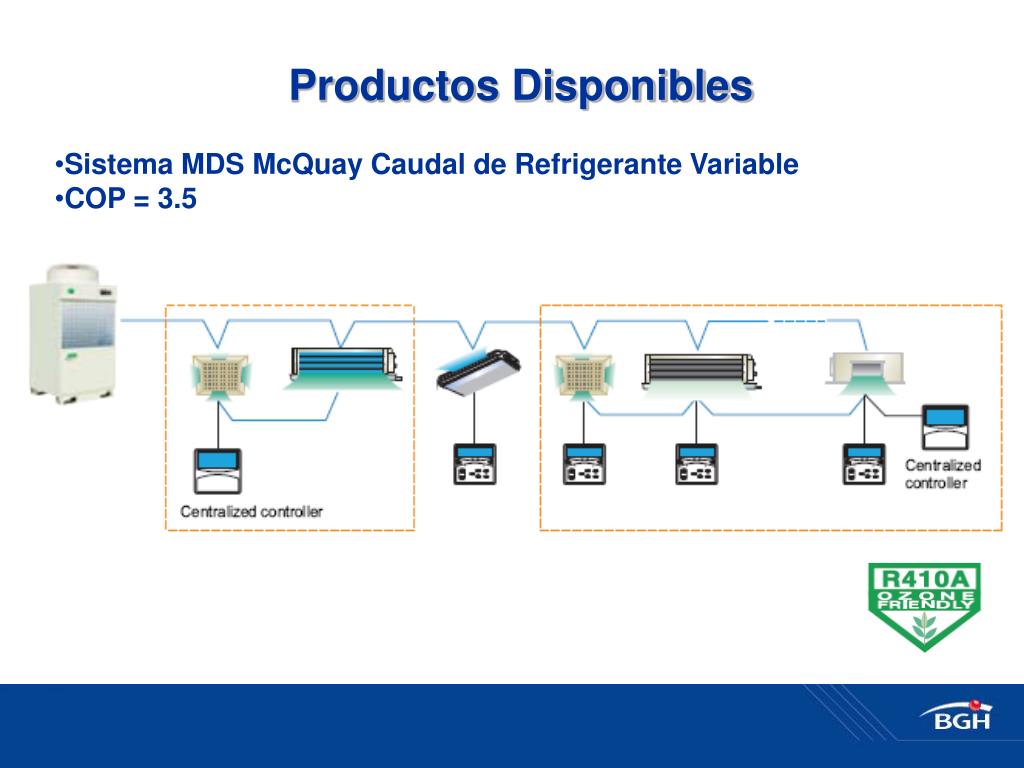

Productos Disponibles
  • Sistema MDS McQuay Caudal de Refrigerante Variable
  • COP = 3.5
productos disponibles17

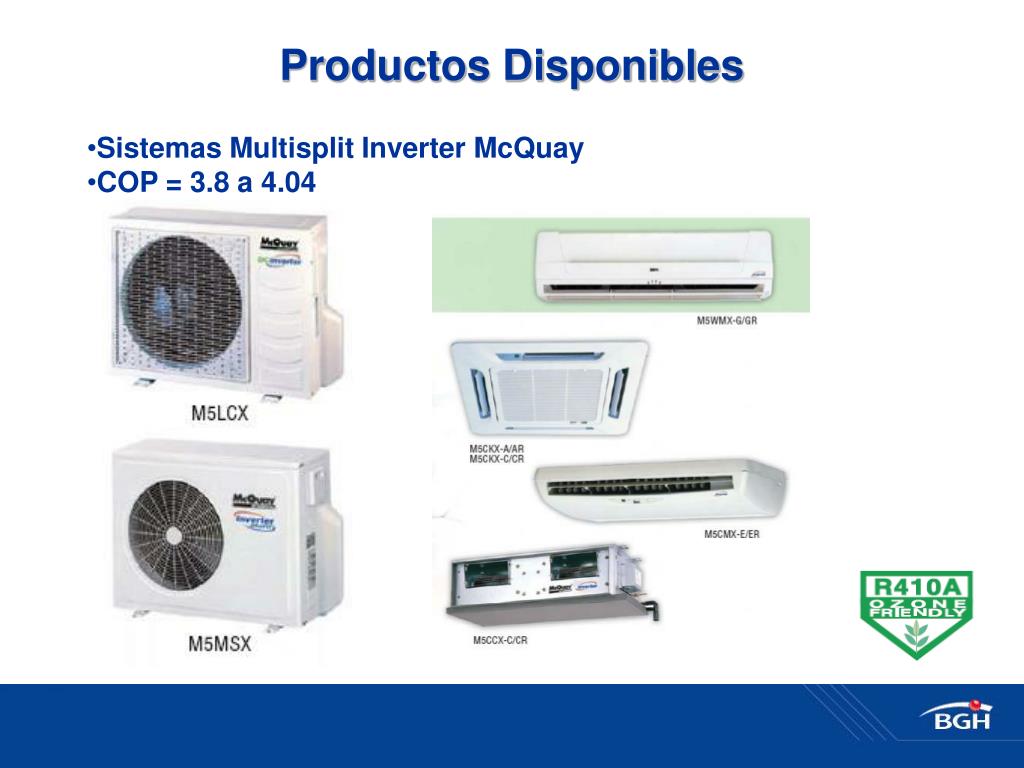

Productos Disponibles
  • Sistemas Multisplit Inverter McQuay
  • COP = 3.8 a 4.04
productos disponibles18

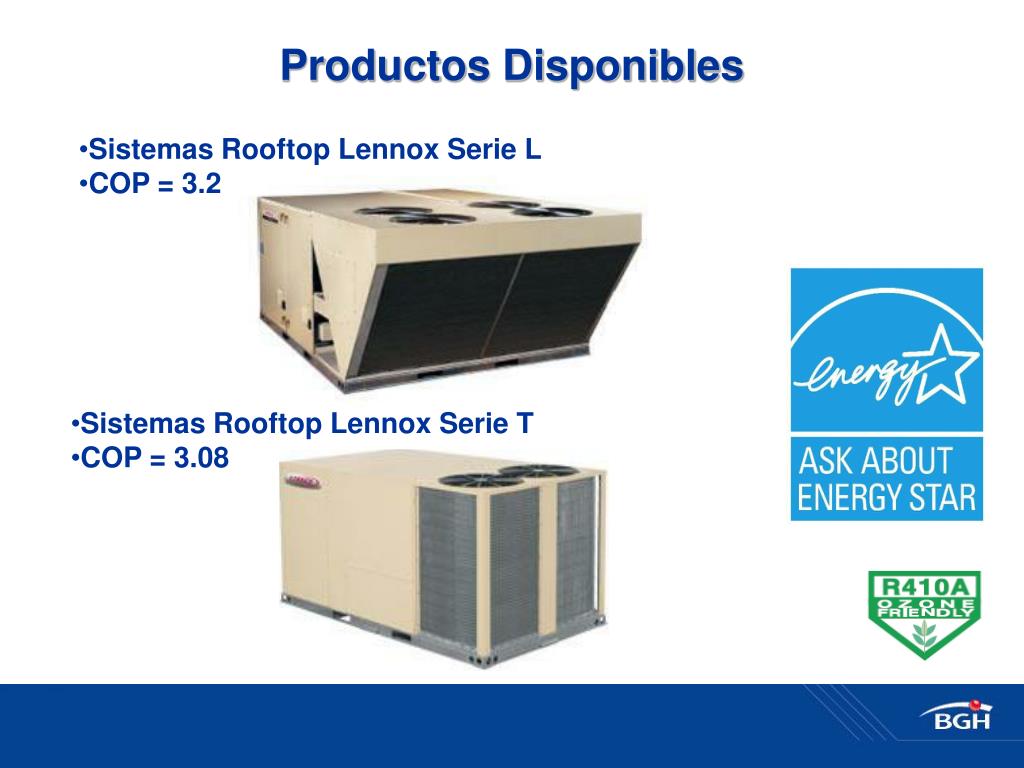

Productos Disponibles
  • Sistemas Rooftop Lennox Serie L
  • COP = 3.2
  • Sistemas Rooftop Lennox Serie T
  • COP = 3.08
slide19

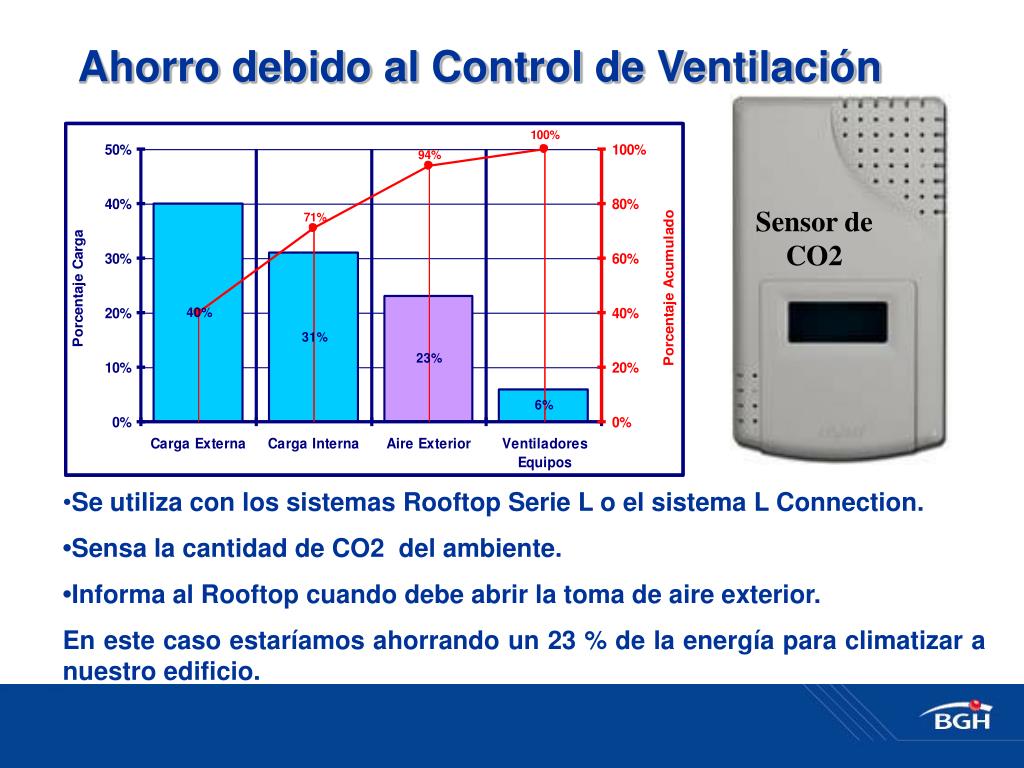

Sensor de CO2

Ahorro debido al Control de Ventilación

•Se utiliza con los sistemas Rooftop Serie L o el sistema L Connection.

•Sensa la cantidad de CO2 del ambiente.

•Informa al Rooftop cuando debe abrir la toma de aire exterior.

En este caso estaríamos ahorrando un 23 % de la energía para climatizar a nuestro edificio.

slide20

Ahorro energético debido al Control Centralizado de los sistemas

Split System with NTC

L Series with IMC

3rd Party RTU with NTC

Network Control Panel

Ethernet Converter

Lights, fans, etc. with Building Controller

L Connection Software

L Connection from WAN/VPN Internet

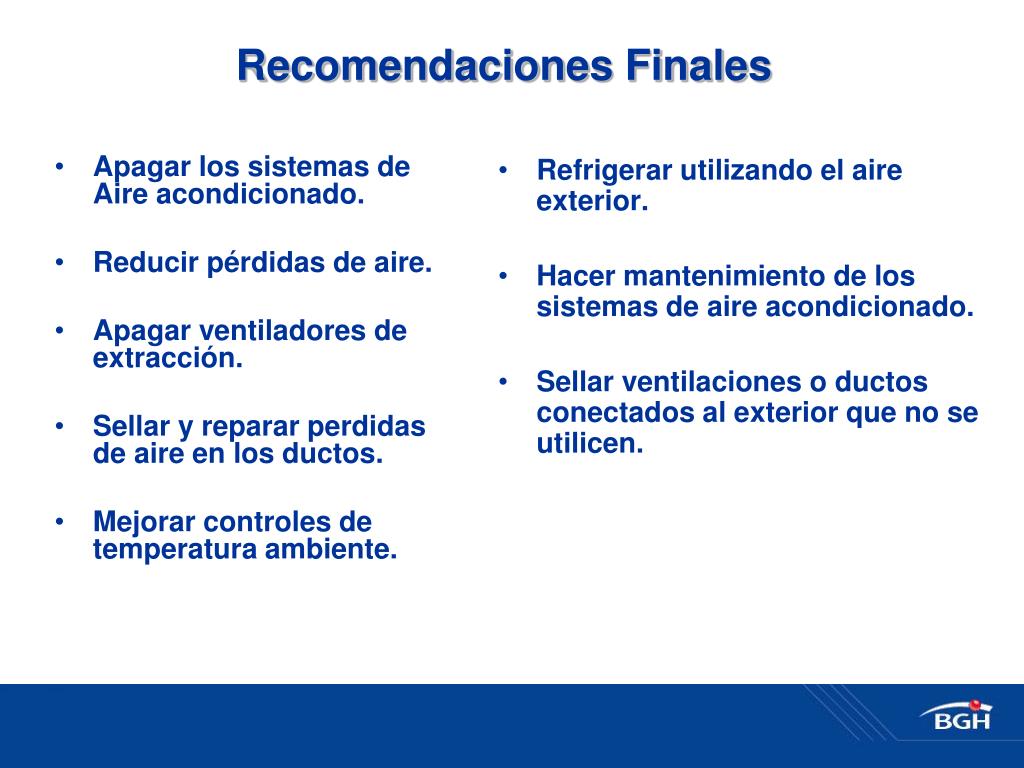

recomendaciones finales
Apagar los sistemas de Aire acondicionado.

Reducir pérdidas de aire.

Apagar ventiladores de extracción.

Sellar y reparar perdidas de aire en los ductos.

Mejorar controles de temperatura ambiente.

Refrigerar utilizando el aire exterior.

Hacer mantenimiento de los sistemas de aire acondicionado.

Sellar ventilaciones o ductos conectados al exterior que no se utilicen.

Recomendaciones Finales
slide22

Dudas?

Preguntas?
