What is microzonation? مايکروزونيشن چی است؟ Examples of microzonation مثالهای ميکروزونيشن

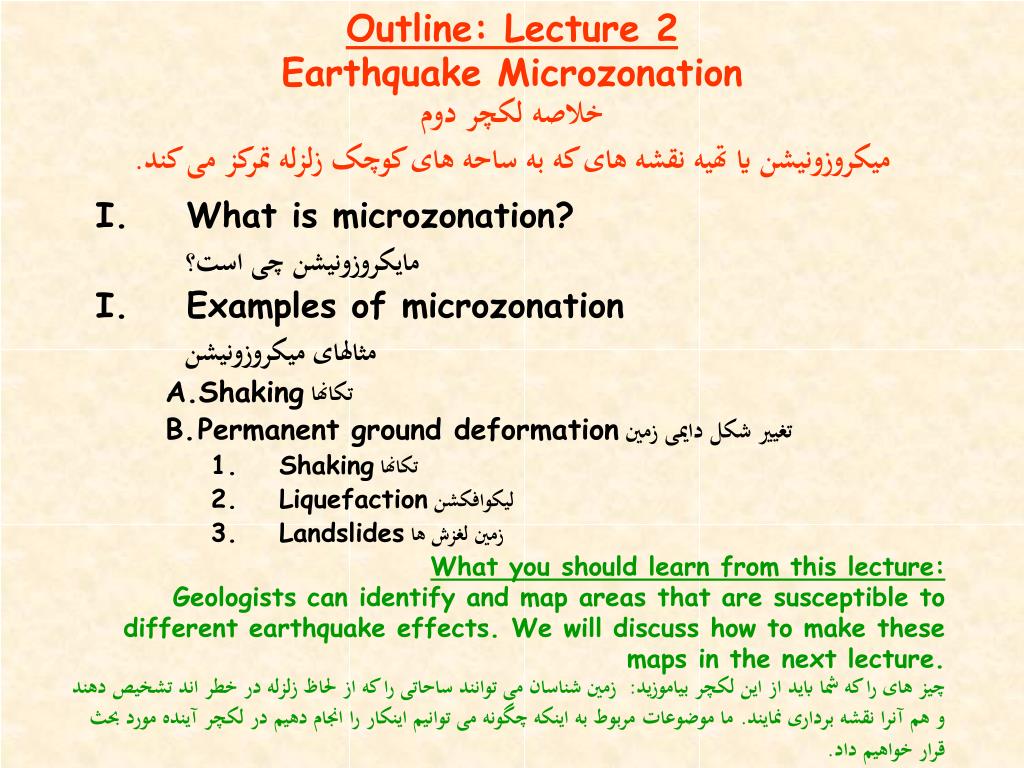

1. Outline: Lecture 2Earthquake Microzonationخلاصه لکچر دومميکروزونيشن يا تهيه نقشه های که به ساحه های کوچک زلزله تمرکز می کند. • What is microzonation? مايکروزونيشن چی است؟ • Examples of microzonation مثالهای ميکروزونيشن • Shaking تکانها • Permanent ground deformation تغيير شکل دايمی زمين • Shaking تکانها • Liquefactionليکوافکشن • Landslides زمين لغزش ها What you should learn from this lecture: Geologists can identify and map areas that are susceptible to different earthquake effects. We will discuss how to make these maps in the next lecture. چيز های را که شما بايد از اين لکچر بياموزيد: زمين شناسان می توانند ساحاتی را که از لحاظ زلزله در خطر اند تشخيص دهند و هم آنرا نقشه برداری نمايند. ما موضوعات مربوط به اينکه چگونه می توانيم اينکار را انجام دهيم در لکچر آينده مورد بحث قرار خواهيم داد.

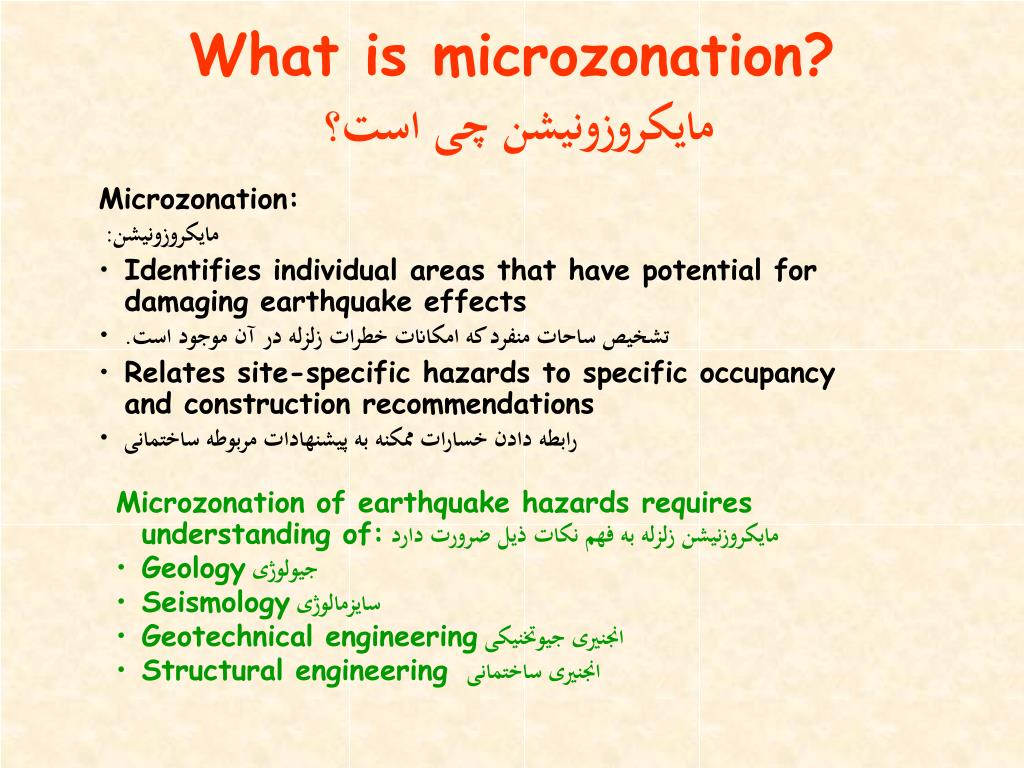

2. What is microzonation?مايکروزونيشن چی است؟ • Microzonation: • مايکروزونيشن: • Identifies individual areas that have potential for damaging earthquake effects • تشخيص ساحات منفرد که امکانات خطرات زلزله در آن موجود است. • Relates site-specific hazards to specific occupancy and construction recommendations • رابطه دادن خسارات ممکنه به پيشنهادات مربوطه ساختمانی • Microzonation of earthquake hazards requires understanding of: مايکروزنيشن زلزله به فهم نکات ذيل ضرورت دارد • Geology جيولوژی • Seismology سايزمالوژی • Geotechnical engineering انجنيری جيوتخنيکی • Structural engineering انجنيری ساختمانی

3. Shaking لرزش يا تکانها

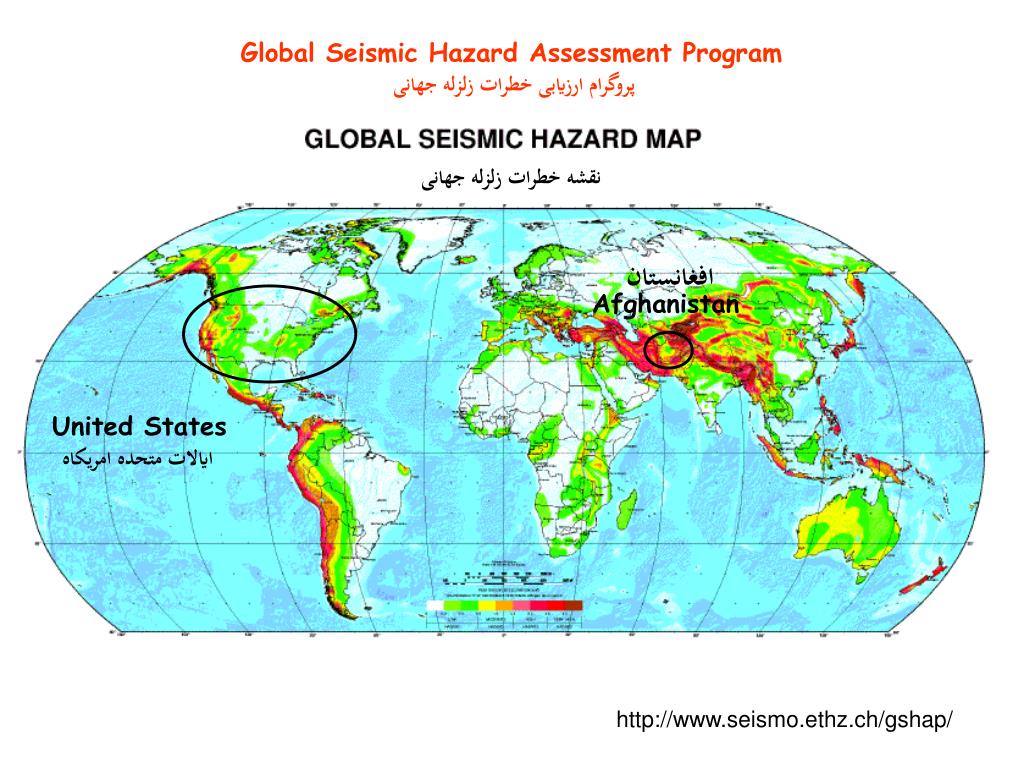

4. افغانستان Afghanistan United States ايالات متحده امريکاه Global Seismic Hazard Assessment Program پروگرام ارزيابی خطرات زلزله جهانی نقشه خطرات زلزله جهانی http://www.seismo.ethz.ch/gshap/

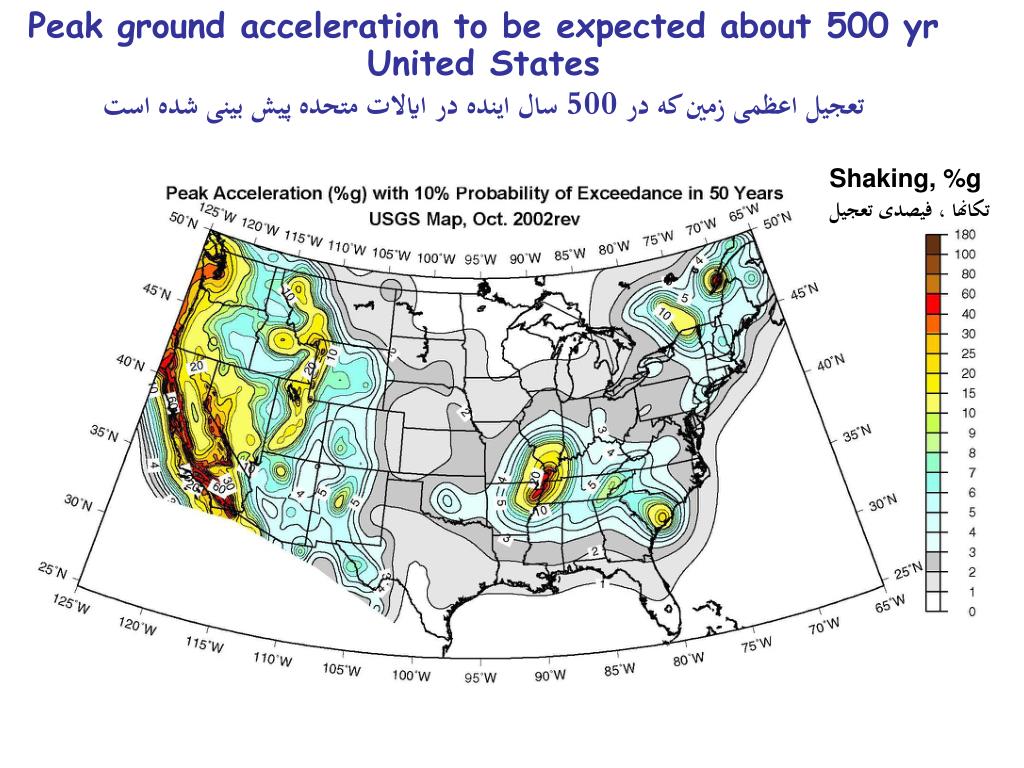

5. Peak ground acceleration to be expected about 500 yr United States تعجيل اعظمی زمين که در 500 سال اينده در ايالات متحده پيش بينی شده است Shaking, %g تکانها ، فيصدی تعجيل

6. Shaking Microzonation مايکروزونيشن تکانها

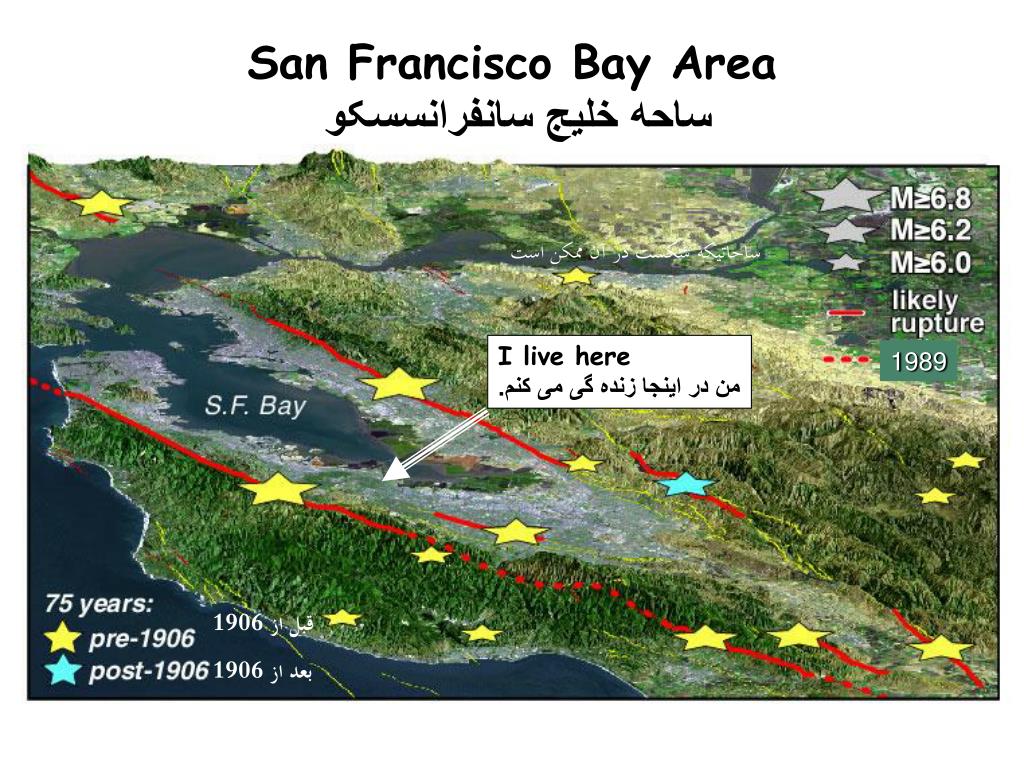

7. San Francisco Bay Areaساحه خليج سانفرانسسکو ساحاتيکه شکست در آن ممکن است I live here من در اينجا زنده گی می کنم. 1989 قبل از 1906 بعد از 1906

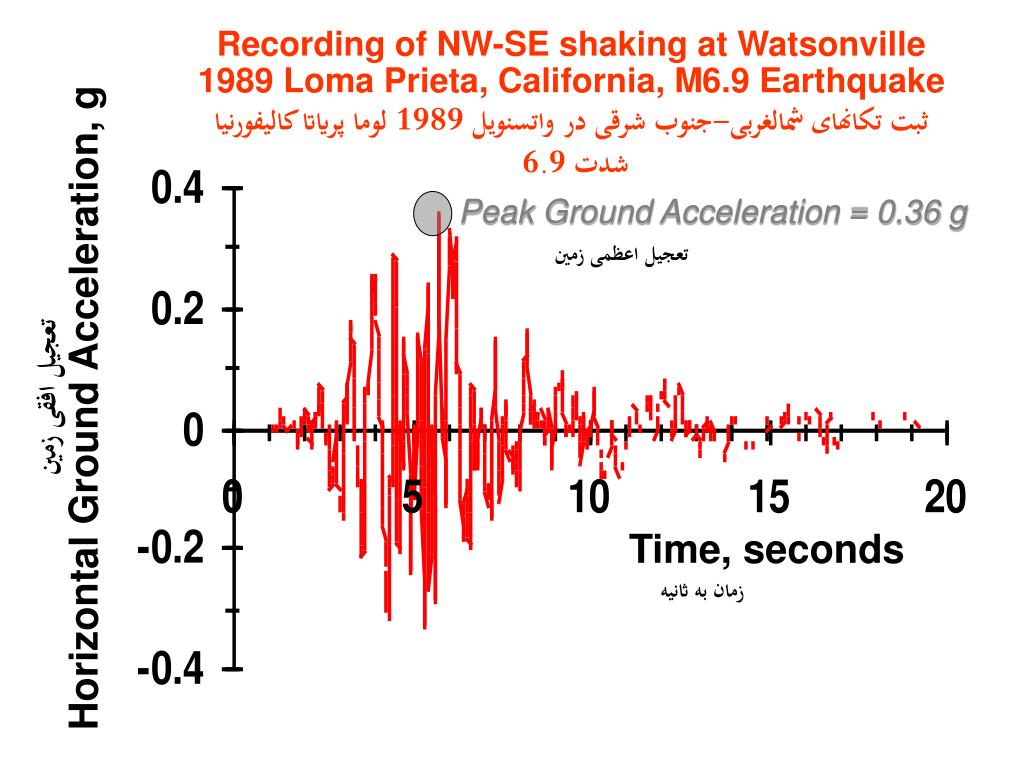

8. Recording of NW-SE shaking at Watsonville 1989 Loma Prieta, California, M6.9 Earthquake ثبت تکانهای شمالغربی-جنوب شرقی در واتسنويل 1989 لوما پرياتا کاليفورنيا شدت 6.9 Peak Ground Acceleration = 0.36 g تعجيل اعظمی زمين تعجيل افقی زمين Horizontal Ground Acceleration, g Time, seconds زمان به ثانيه

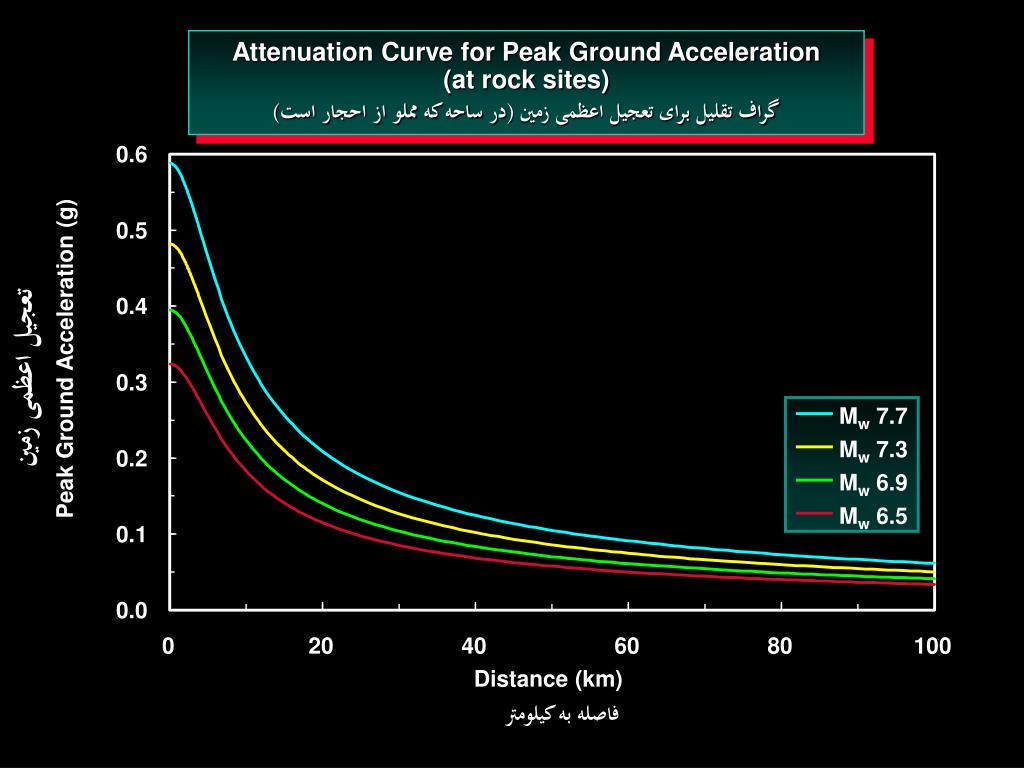

9. 0.6 • Ground Motion = F1(Source)  F2(Distance)  F3(Site) • Log10 [F1(Source)] = bs + b2 (Mw - 6) + b3 (Mw - 6)2 • Log10 [F2(Distance)] = b4 r + b5 Log10[r] • Log10 [F3(Site)] = -bv Log10[vA/vs] 0.5 0.4 Peak Ground Acceleration (g) 0.3 Mw 7.7 Mw 7.7 Mw 7.3 Mw 7.3 0.2 Mw 6.9 Mw 6.9 Mw 6.5 Mw 6.5 0.1 0.0 0 20 40 60 80 100 Distance (km) Attenuation Curve for Peak Ground Acceleration (at rock sites) گراف تقليل برای تعجيل اعظمی زمين (در ساحه که مملو از احجار است) تعجيل اعظمی زمين فاصله به کيلومتر

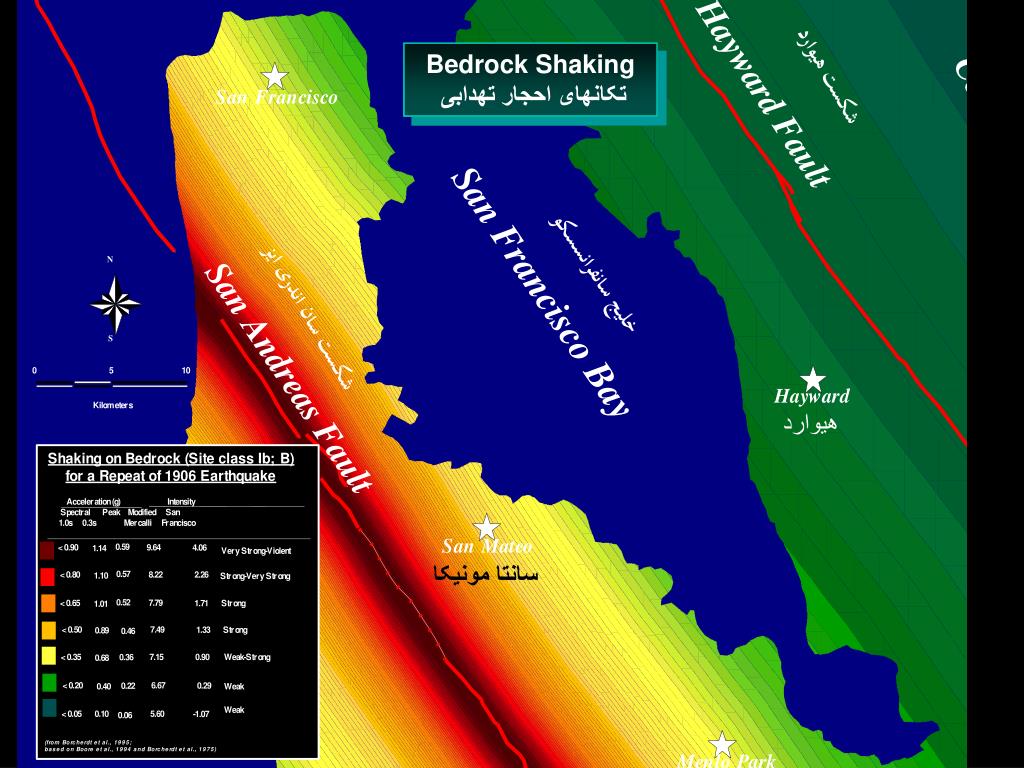

10. Bedrock Shaking تکانهای احجار تهدابی شکست هيوارد خليج سانفرانسسکو شکست سان اندری ايز هيوارد سانتا مونيکا

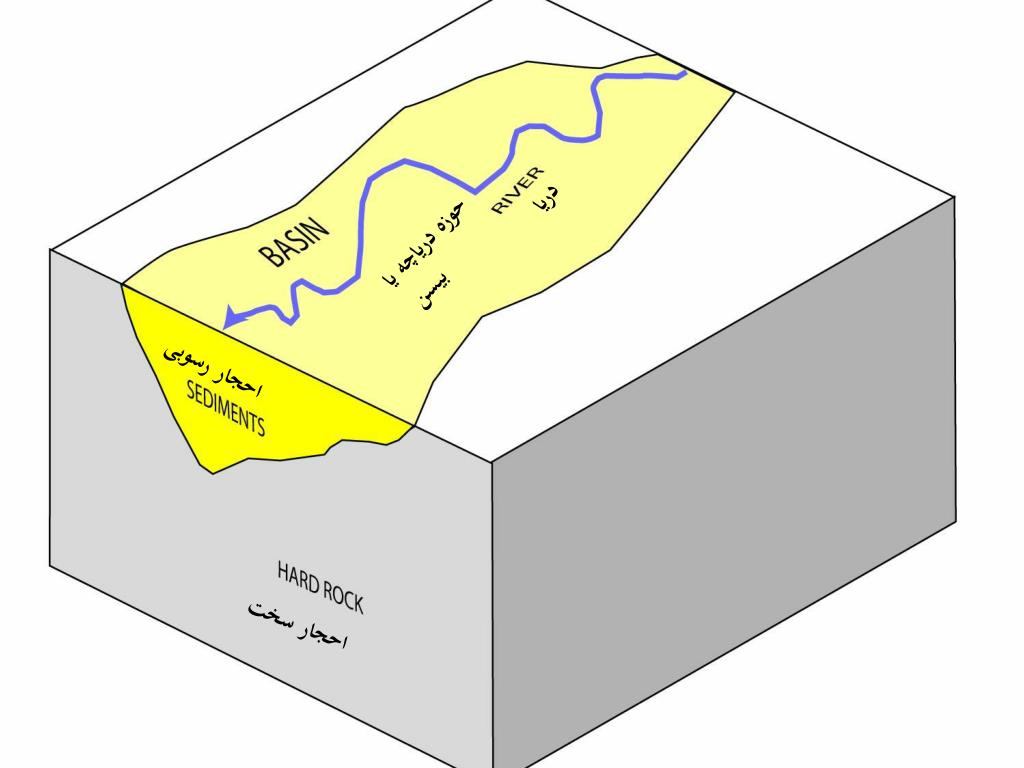

11. دريا حوزه درياچه يا بيسن احجار رسوبی احجار سخت

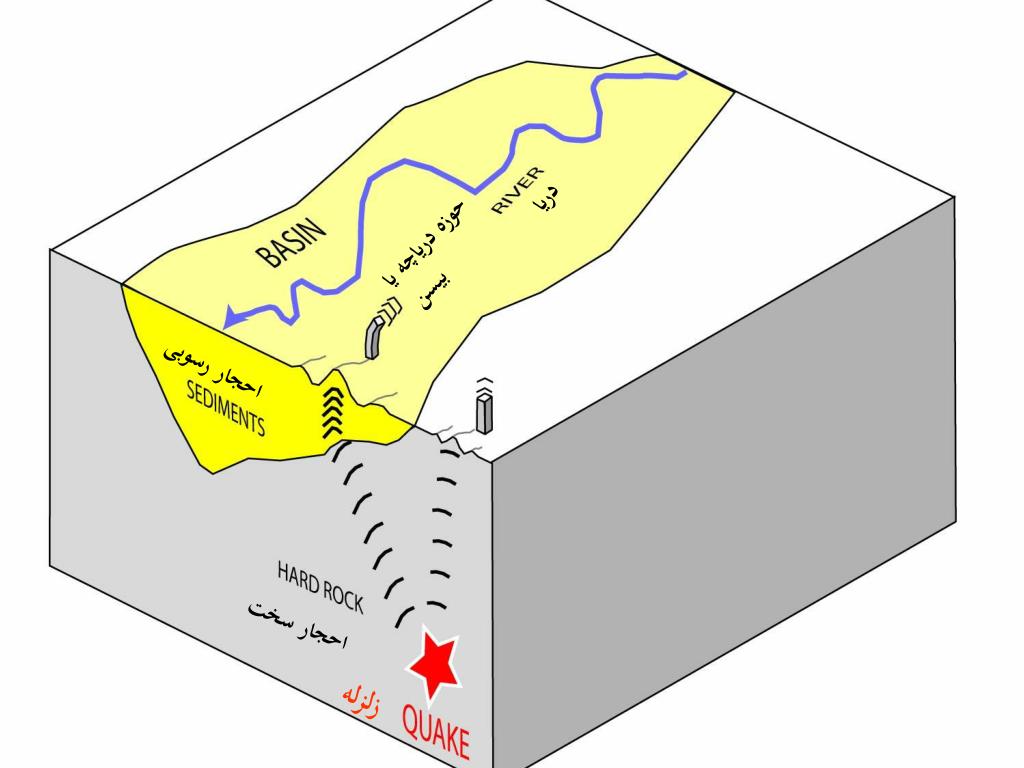

12. دريا حوزه درياچه يا بيسن احجار رسوبی احجار سخت زلزله

13. Geology Map نقشه جيولوژيکی

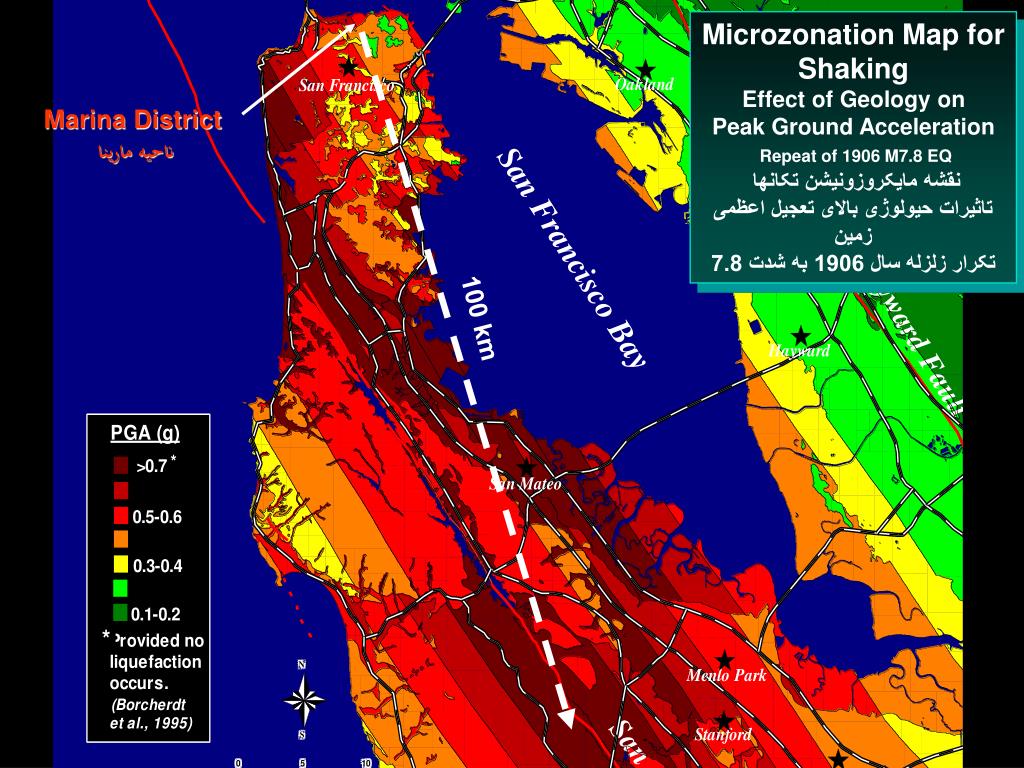

14. Marina District ناحيه مارينا 100 km Microzonation Map for Shaking Effect of Geology on Peak Ground Acceleration Repeat of 1906 M7.8 EQ نقشه مايکروزونيشن تکانها تاثيرات حيولوژی بالای تعجيل اعظمی زمين تکرار زلزله سال 1906 به شدت 7.8

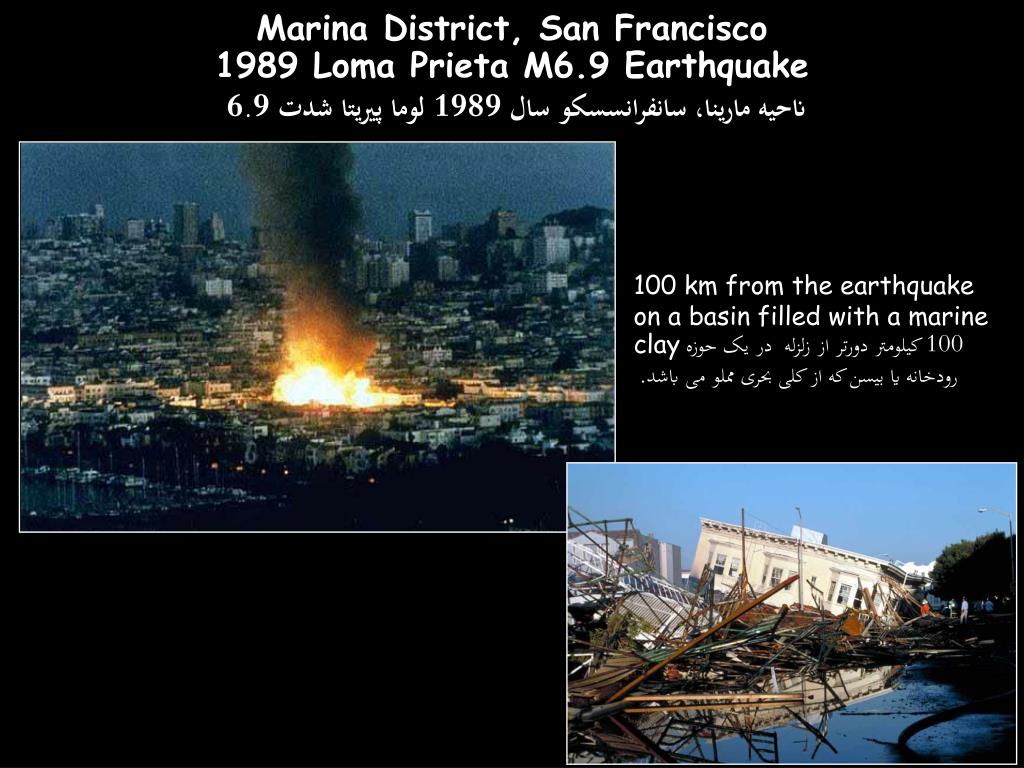

15. Marina District, San Francisco1989 Loma Prieta M6.9 Earthquakeناحيه مارينا، سانفرانسسکو سال 1989 لوما پيريتا شدت 6.9 100 km from the earthquake on a basin filled with a marine clay 100 کيلومتر دورتر از زلزله در يک حوزه رودخانه يا بيسن که از کلی بحری مملو می باشد.

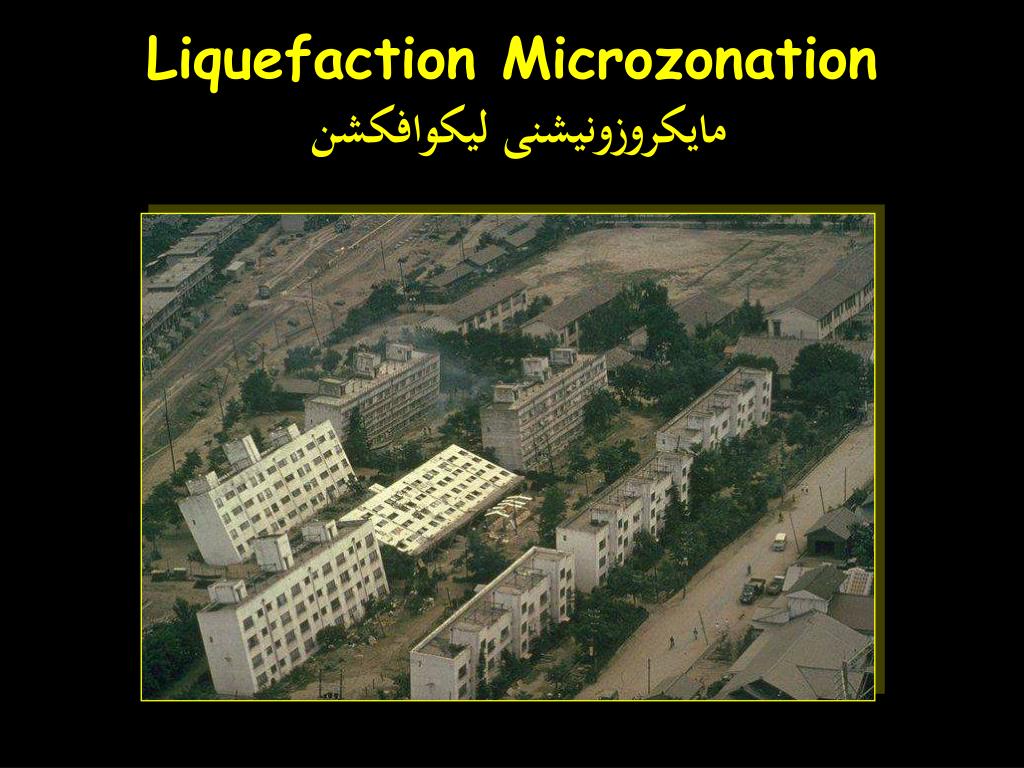

16. Liquefaction Microzonationمايکروزونيشنی ليکوافکشن

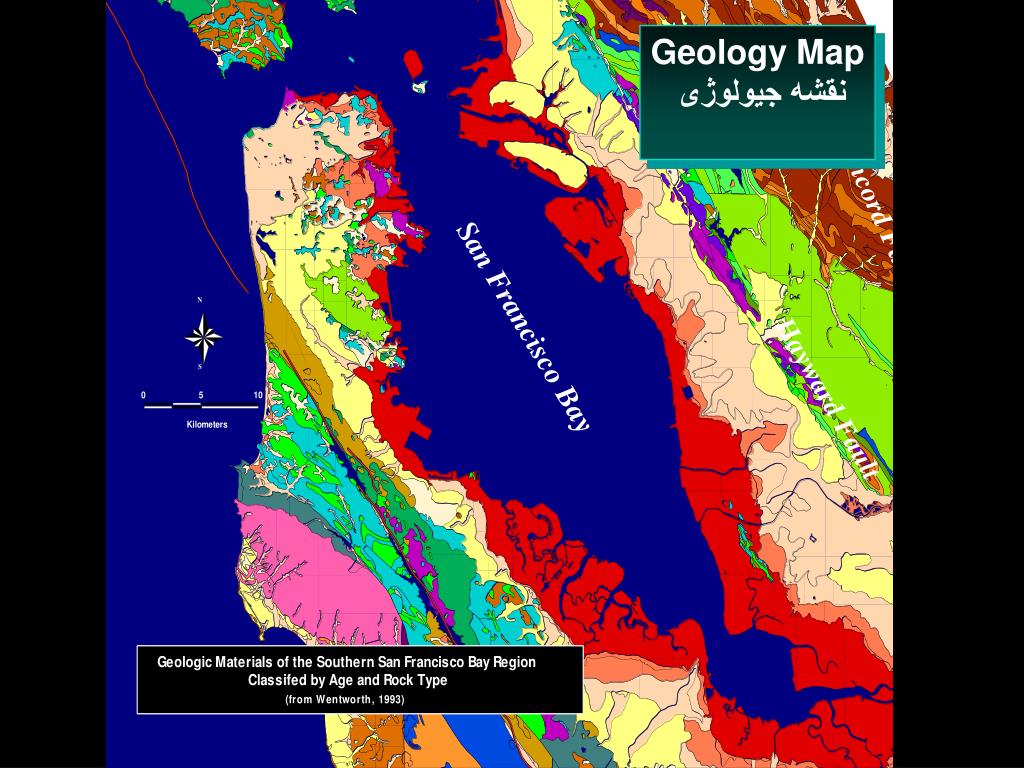

17. Geology Map نقشه جيولوژی

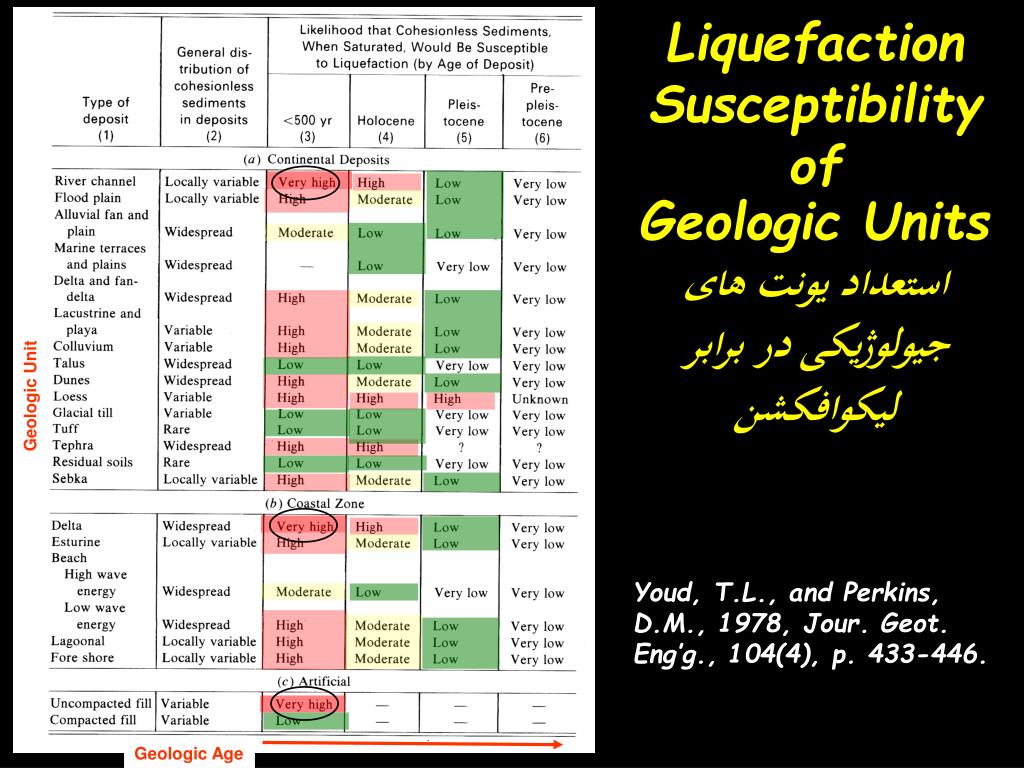

18. Liquefaction SusceptibilityofGeologic Unitsاستعداد يونت های جيولوژيکی در برابر ليکوافکشن Geologic Unit Youd, T.L., and Perkins, D.M., 1978, Jour. Geot. Eng’g., 104(4), p. 433-446. Geologic Age

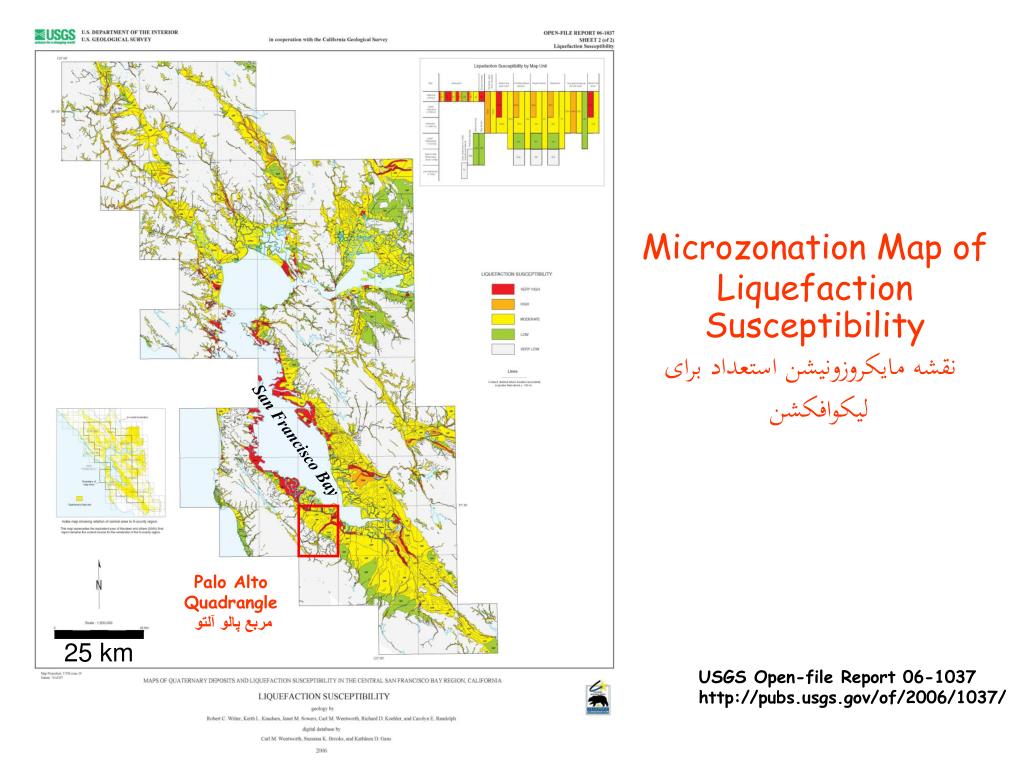

19. Microzonation Map of Liquefaction Susceptibility نقشه مايکروزونيشن استعداد برای ليکوافکشن San Francisco Bay Palo Alto Quadrangle مربع پالو آلتو 25 km USGS Open-file Report 06-1037 http://pubs.usgs.gov/of/2006/1037/

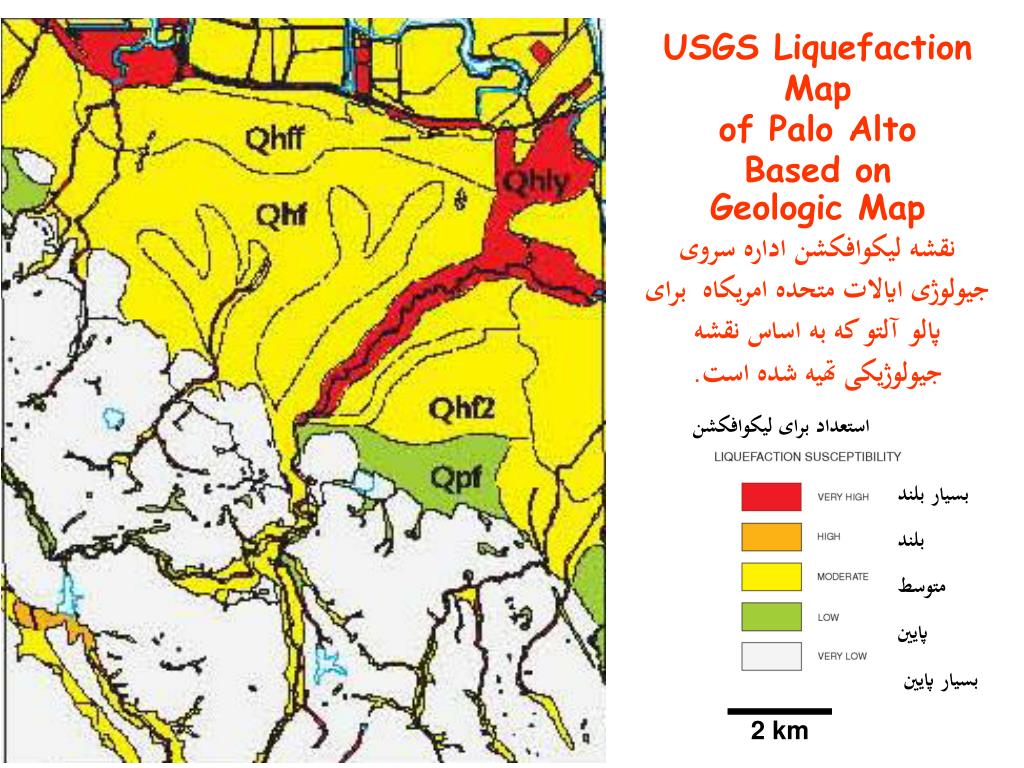

20. USGS Liquefaction Mapof Palo AltoBased onGeologic Mapنقشه ليکوافکشن اداره سروی جيولوژی ايالات متحده امريکاه برای پالو آلتو که به اساس نقشه جيولوژيکی تهيه شده است. استعداد برای ليکوافکشن بسيار بلند بلند متوسط پايين بسيار پايين 2 km

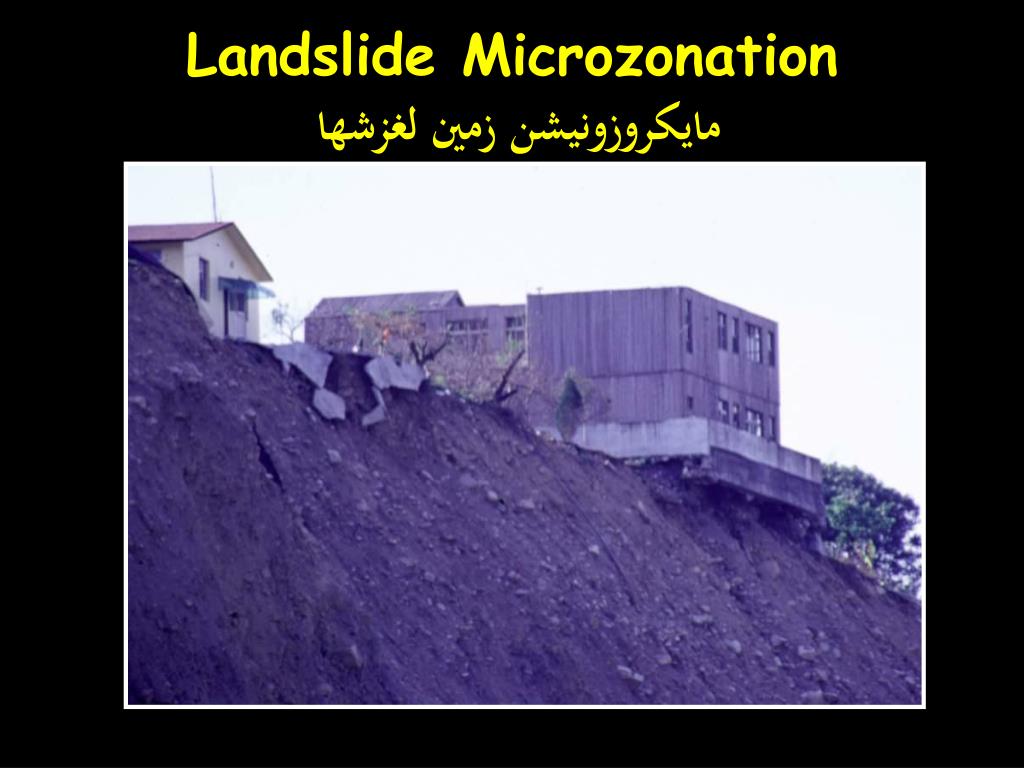

21. Landslide Microzonationمايکروزونيشن زمين لغزشها

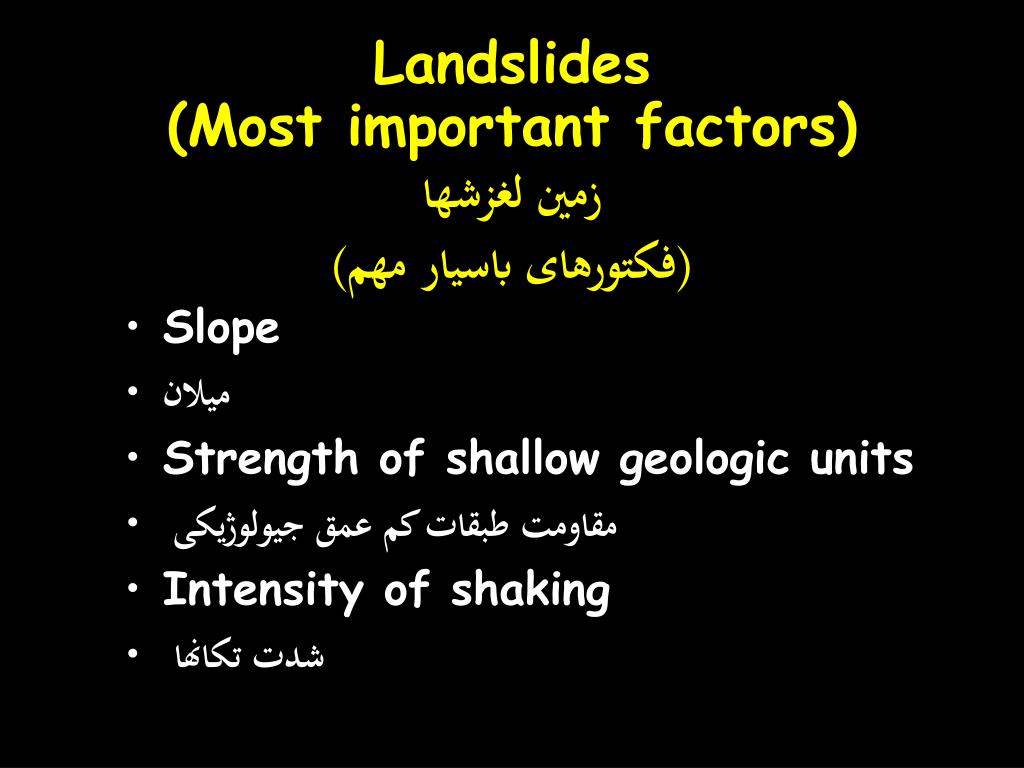

22. Landslides(Most important factors)زمين لغزشها(فکتورهای باسيار مهم) • Slope • ميلان • Strength of shallow geologic units • مقاومت طبقات کم عمق جيولوژيکی • Intensity of shaking • شدت تکانها

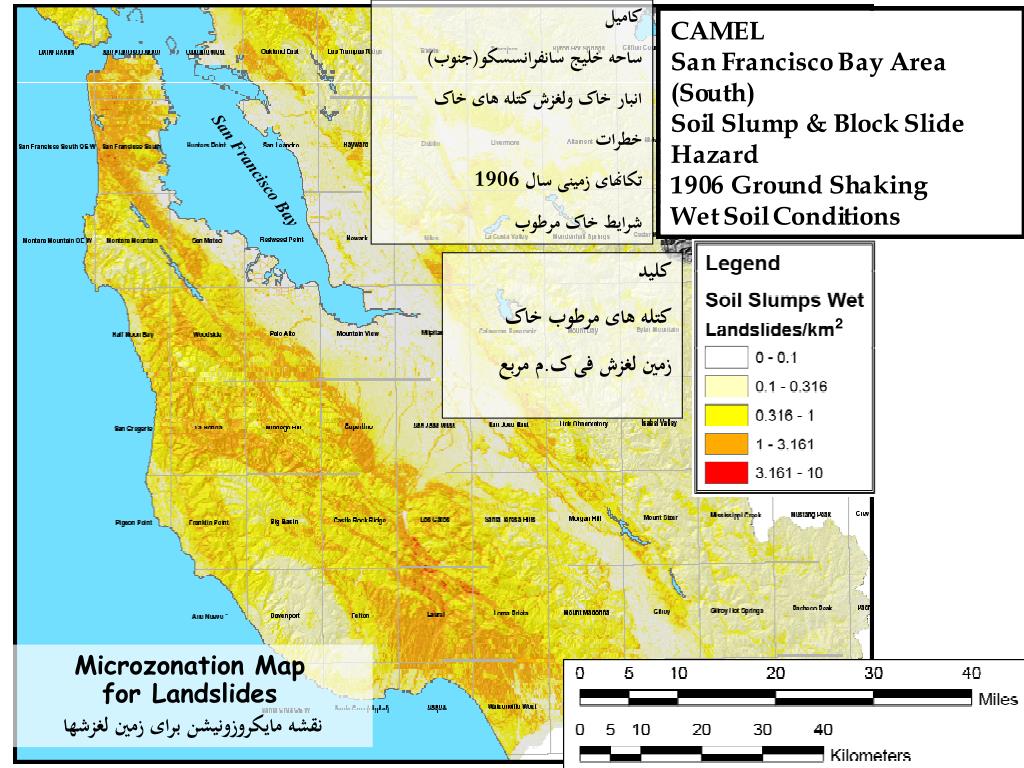

23. کاميل ساحه خليج سانفرانسسکو(جنوب) انبار خاک ولغزش کتله های خاک خطرات تکانهای زمينی سال 1906 شرايط خاک مرطوب 2 San Francisco Bay کليد کتله های مرطوب خاک زمين لغزش فی ک.م مربع Microzonation Map for Landslides نقشه مايکروزونيشن برای زمين لغزشها

24. Fault Rupture Microzonationمايکروزونيشن شکستی شکست Najima Fault on Awaji Island, Japan 1995 Kobe M6.9 Earthquake

25. Bay AreaActiveFaultsشکست فعال ساحه خليج شکست های فشاری کور نزديک ساحل Coast Range Blind Thrust شکست معکوس کور يا ترست فالت

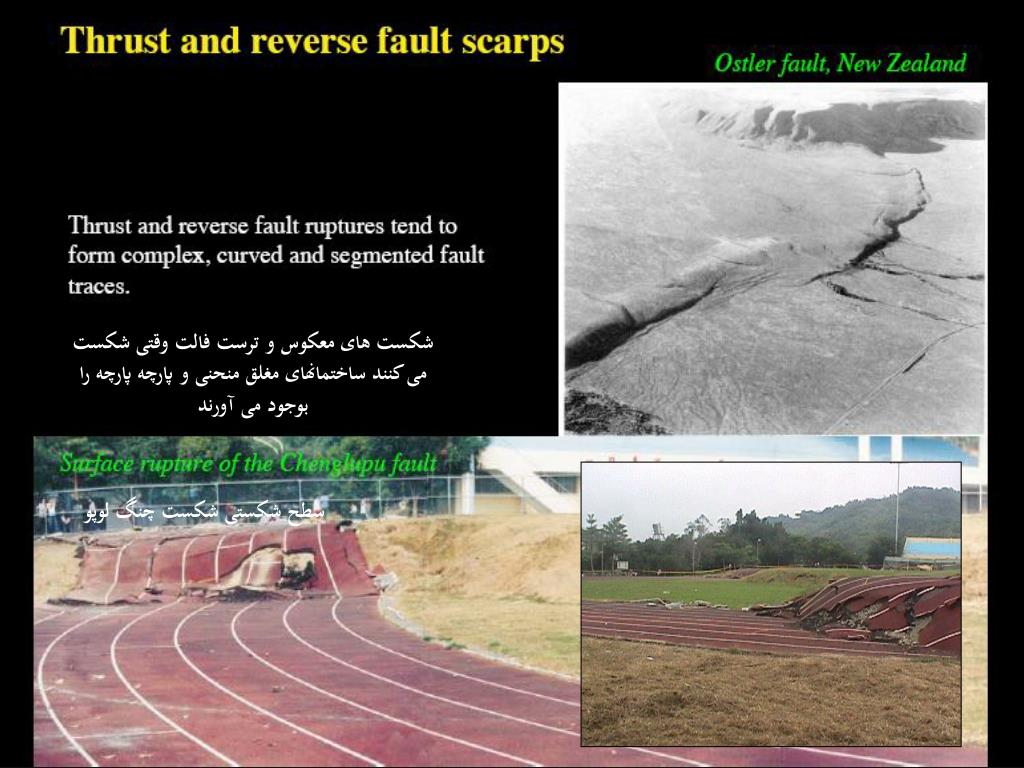

26. شکست های معکوس و ترست فالت وقتی شکست می کنند ساختمانهای مغلق منحنی و پارچه پارچه را بوجود می آورند سطح شکستی شکست چنگ لوپو

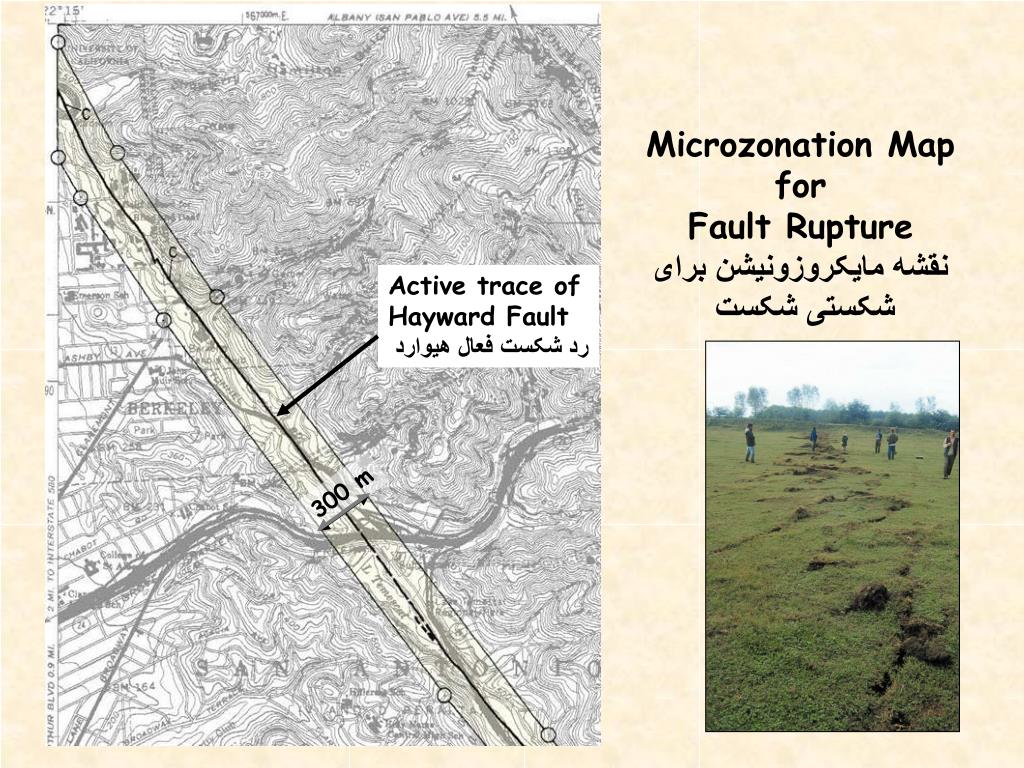

27. Active trace of Hayward Fault رد شکست فعال هيوارد Microzonation Map forFault Ruptureنقشه مايکروزونيشن برای شکستی شکست 300 m

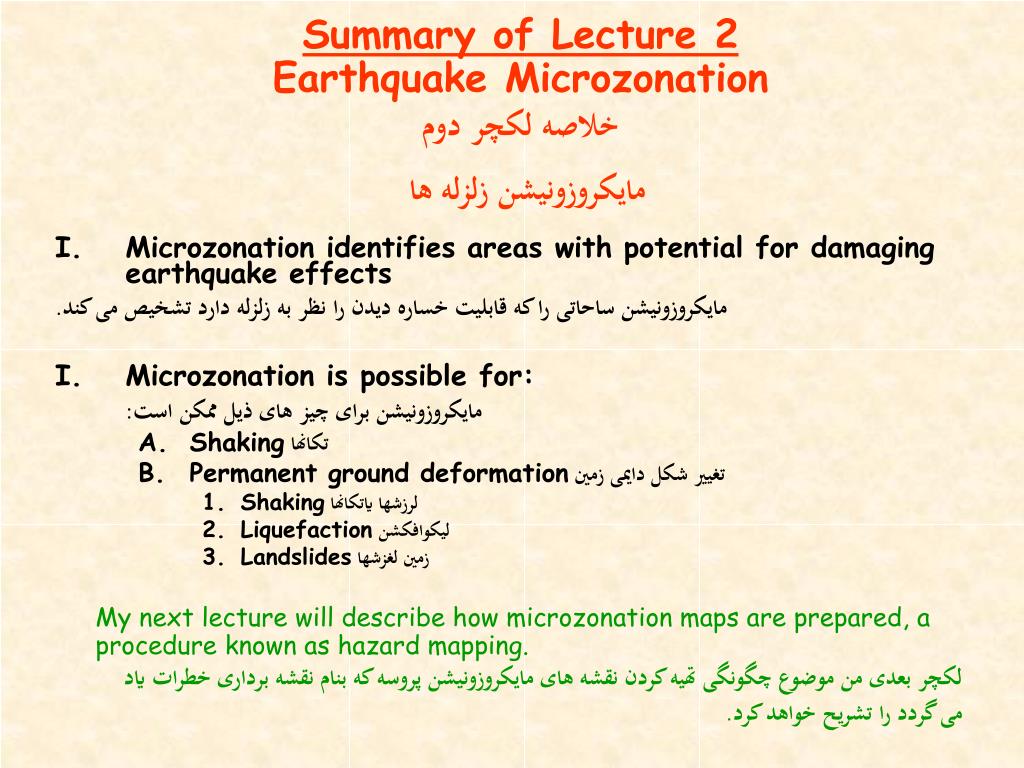

28. Summary of Lecture 2Earthquake Microzonationخلاصه لکچر دوممايکروزونيشن زلزله ها • Microzonation identifies areas with potential for damaging earthquake effects مايکروزونيشن ساحاتی را که قابليت خساره ديدن را نظر به زلزله دارد تشخيص می کند. • Microzonation is possible for: مايکروزونيشن برای چيز های ذيل ممکن است: • Shaking تکانها • Permanent ground deformation تغيير شکل دايمی زمين • Shaking لرزشها ياتکانها • Liquefactionليکوافکشن • Landslides زمين لغزشها My next lecture will describe how microzonation maps are prepared, a procedure known as hazard mapping. لکچر بعدی من موضوع چگونگی تهيه کردن نقشه های مايکروزونيشن پروسه که بنام نقشه برداری خطرات ياد می گردد را تشريح خواهد کرد.
