Presentation Transcript

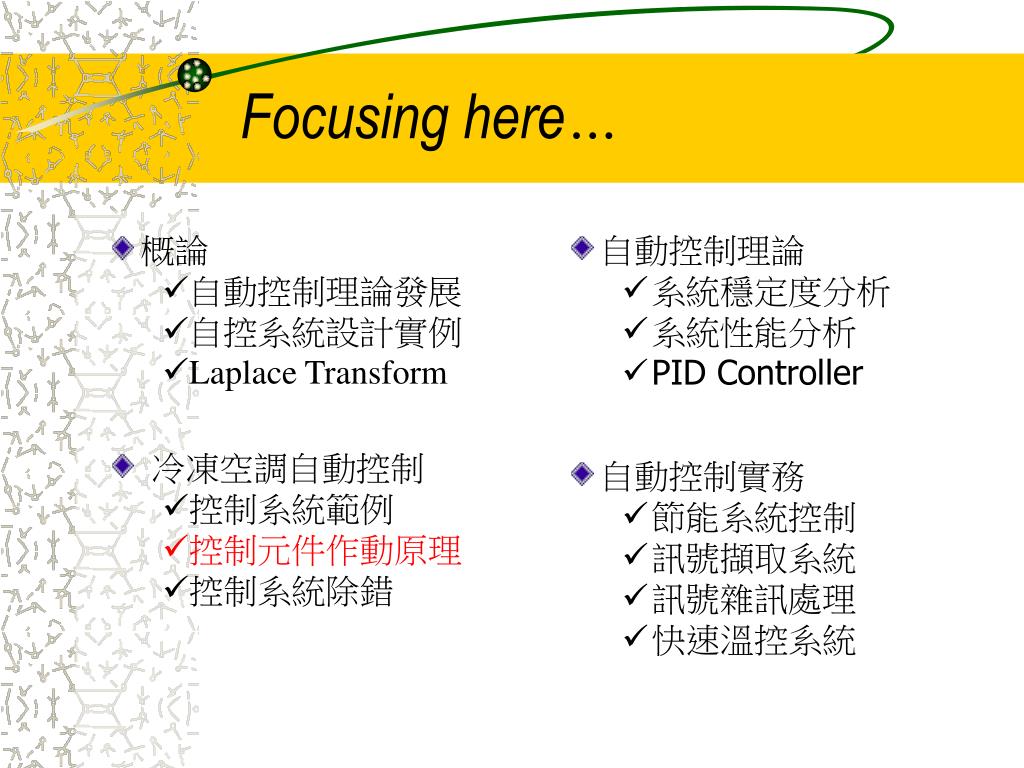

slide2

Focusing here…

  • 概論
    • 自動控制理論發展
    • 自控系統設計實例
    • Laplace Transform
  • 自動控制理論
    • 系統穩定度分析
    • 系統性能分析
    • PID Controller
  • 冷凍空調自動控制
    • 控制系統範例
    • 控制元件作動原理
    • 控制系統除錯
  • 自動控制實務
    • 節能系統控制
    • 訊號擷取系統
    • 訊號雜訊處理
    • 快速溫控系統

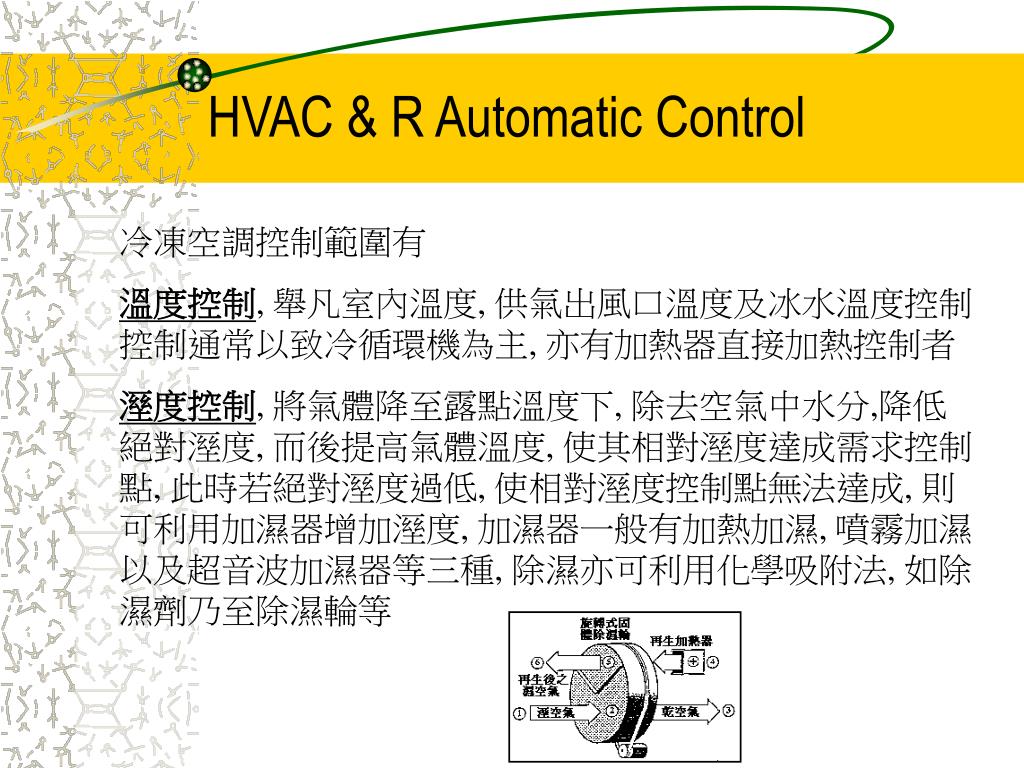

slide3

HVAC & R Automatic Control

冷凍空調控制範圍有

溫度控制, 舉凡室內溫度, 供氣出風口溫度及冰水溫度控制控制通常以致冷循環機為主, 亦有加熱器直接加熱控制者

溼度控制, 將氣體降至露點溫度下, 除去空氣中水分,降低絕對溼度, 而後提高氣體溫度, 使其相對溼度達成需求控制點, 此時若絕對溼度過低, 使相對溼度控制點無法達成, 則可利用加濕器增加溼度, 加濕器一般有加熱加濕, 噴霧加濕以及超音波加濕器等三種, 除濕亦可利用化學吸附法, 如除濕劑乃至除濕輪等

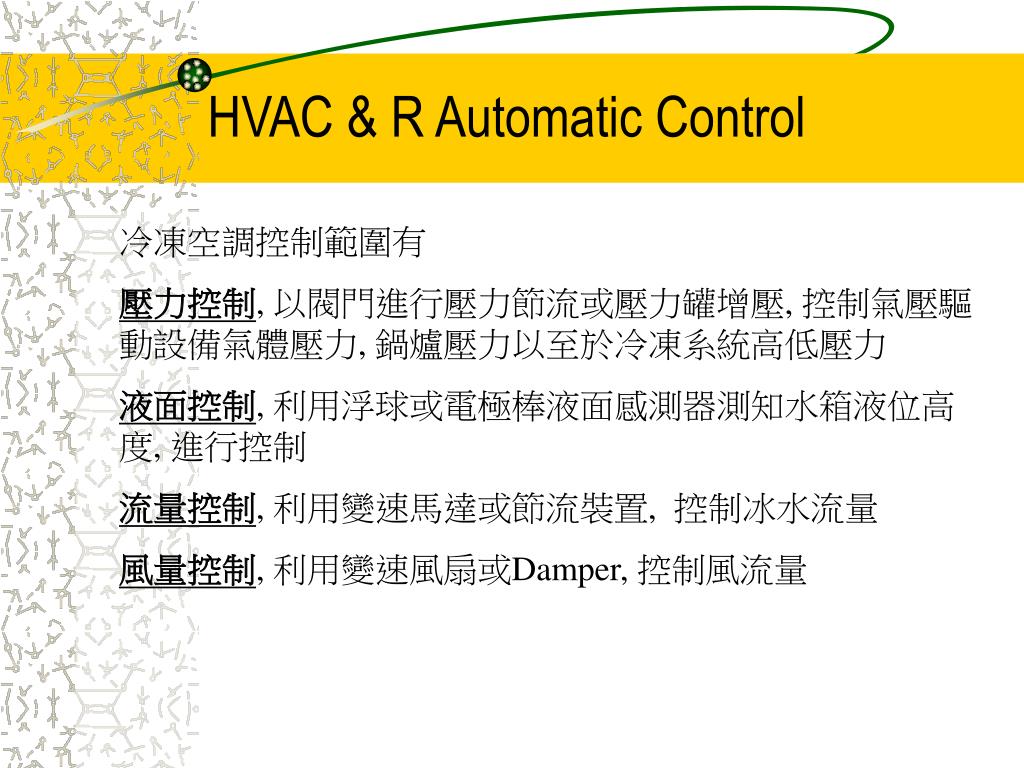

slide4

HVAC & R Automatic Control

冷凍空調控制範圍有

壓力控制, 以閥門進行壓力節流或壓力罐增壓, 控制氣壓驅動設備氣體壓力, 鍋爐壓力以至於冷凍系統高低壓力

液面控制, 利用浮球或電極棒液面感測器測知水箱液位高度, 進行控制

流量控制, 利用變速馬達或節流裝置, 控制冰水流量

風量控制, 利用變速風扇或Damper, 控制風流量

slide5

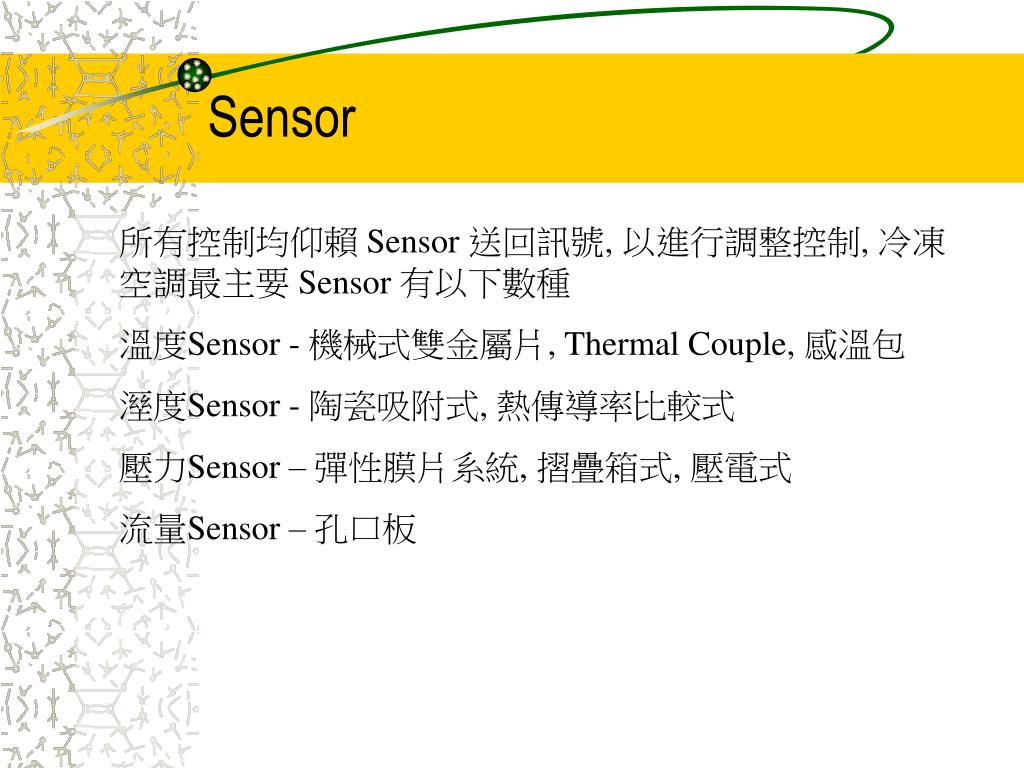

Sensor

所有控制均仰賴 Sensor 送回訊號, 以進行調整控制, 冷凍空調最主要 Sensor 有以下數種

溫度Sensor - 機械式雙金屬片, Thermal Couple, 感溫包

溼度Sensor - 陶瓷吸附式, 熱傳導率比較式

壓力Sensor – 彈性膜片系統, 摺疊箱式, 壓電式

流量Sensor – 孔口板

slide6

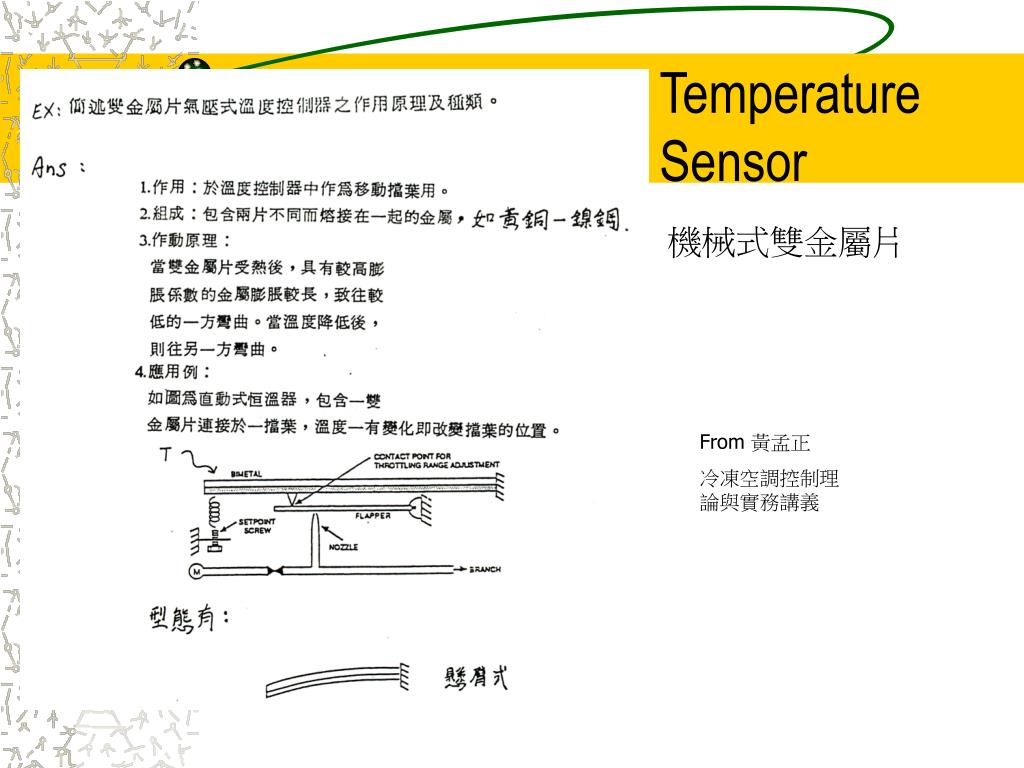

Temperature Sensor

機械式雙金屬片

From 黃孟正

冷凍空調控制理論與實務講義

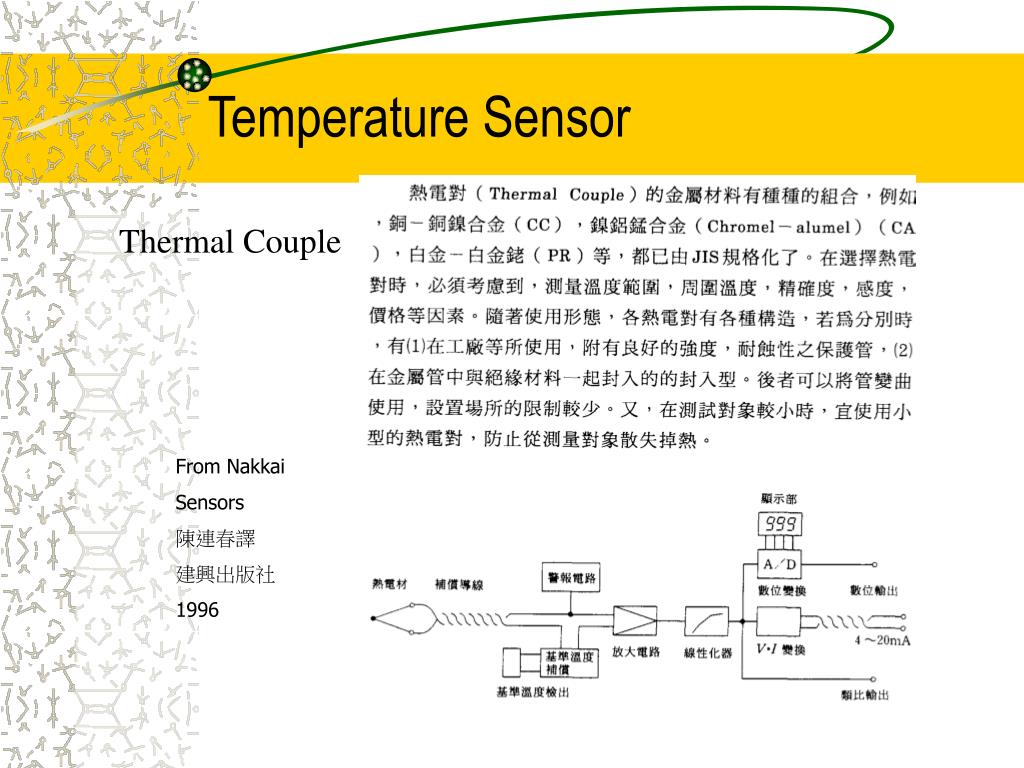

slide7

Temperature Sensor

Thermal Couple

From Nakkai

Sensors

陳連春譯

建興出版社

1996

slide8

Temperature Sensor

感溫包

感溫管感應溫度轉換成壓力後,以膜片結構放大,通過傳動桿作用於閥座頂針上,以調節膨脹閥開度

http://www.hundred.com.cn/refr/images/cg12.jpg

slide9

Humidity Sensor

熱傳導率比較式

From Nakkai

Sensors

陳連春譯

建興出版社

1996

slide10

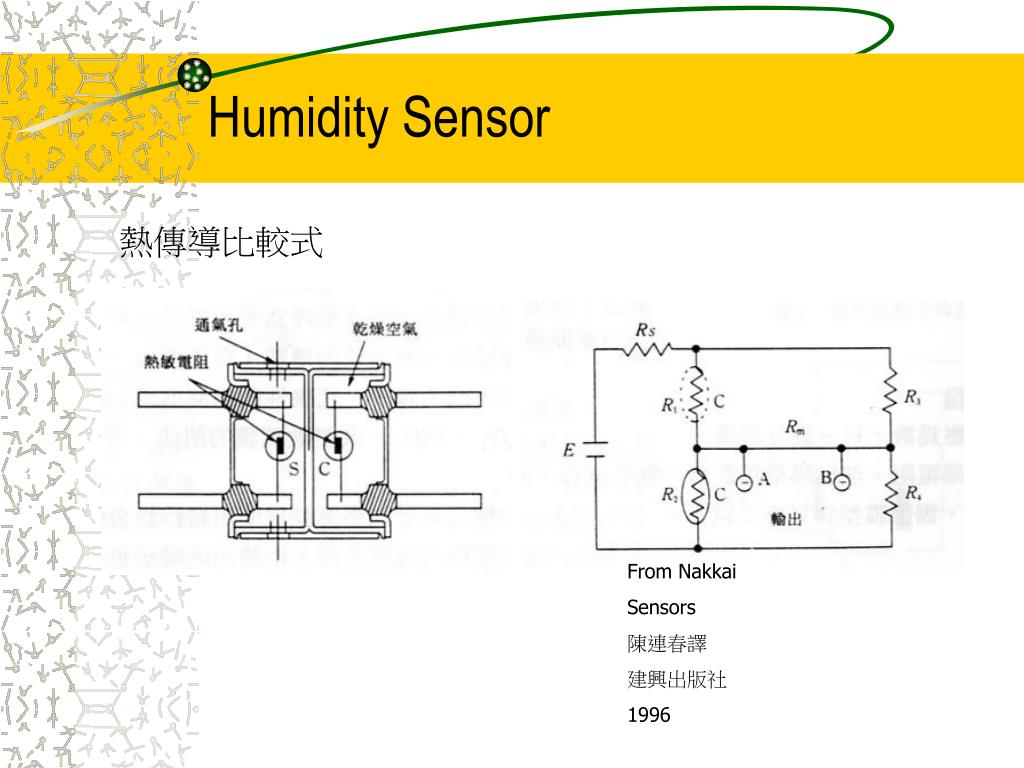

Humidity Sensor

熱傳導比較式

From Nakkai

Sensors

陳連春譯

建興出版社

1996

slide11

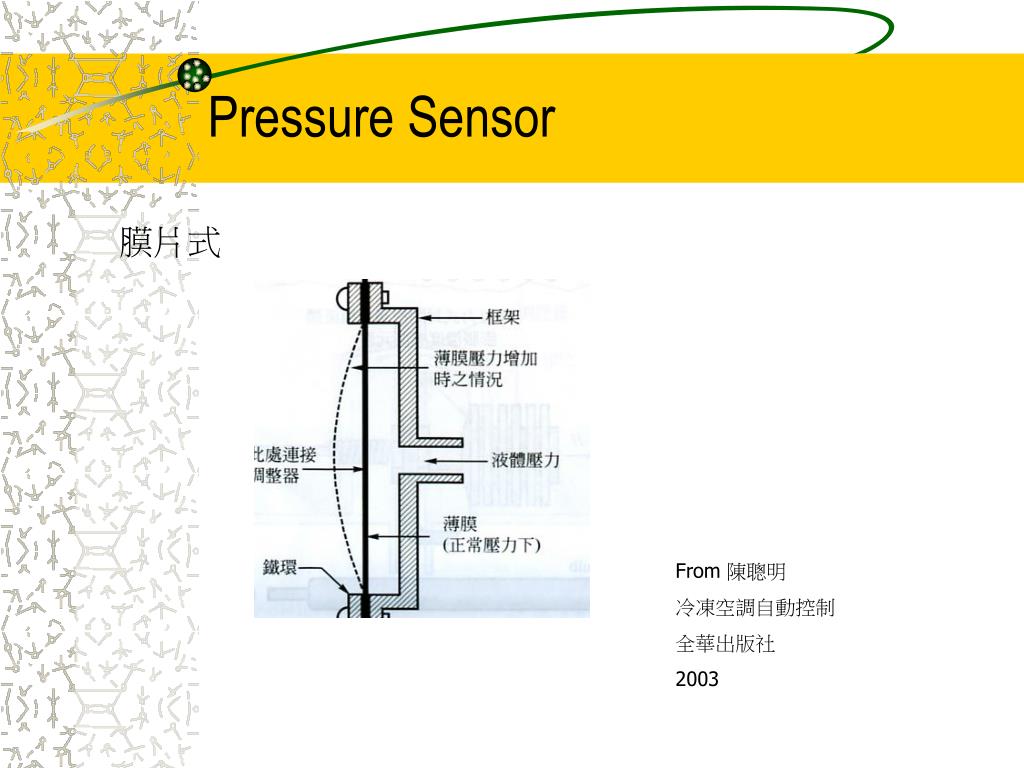

Pressure Sensor

膜片式

From 陳聰明

冷凍空調自動控制

全華出版社

2003

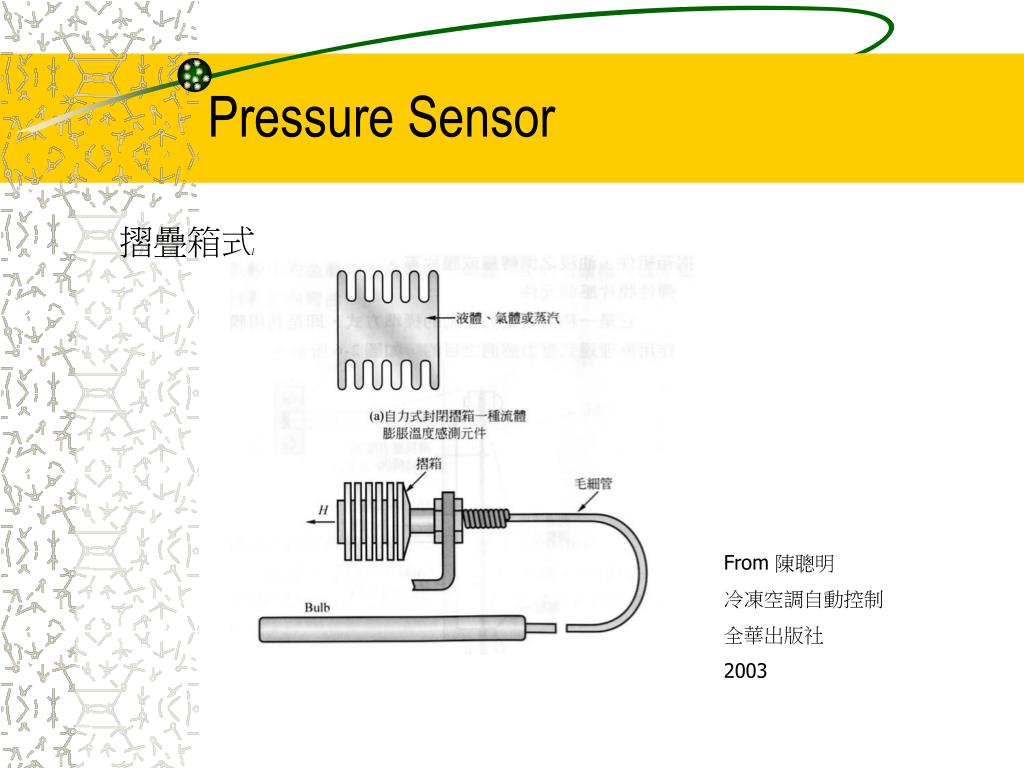

slide12

Pressure Sensor

摺疊箱式

From 陳聰明

冷凍空調自動控制

全華出版社

2003

slide13

Passive layer

Top cover

Vent hole

Lead

p-Si Stress Sensitive

Structure

Upper base

Glass substrate

Pressure sensing tube

Through hole on glass for pressure sensing

Pressure under test

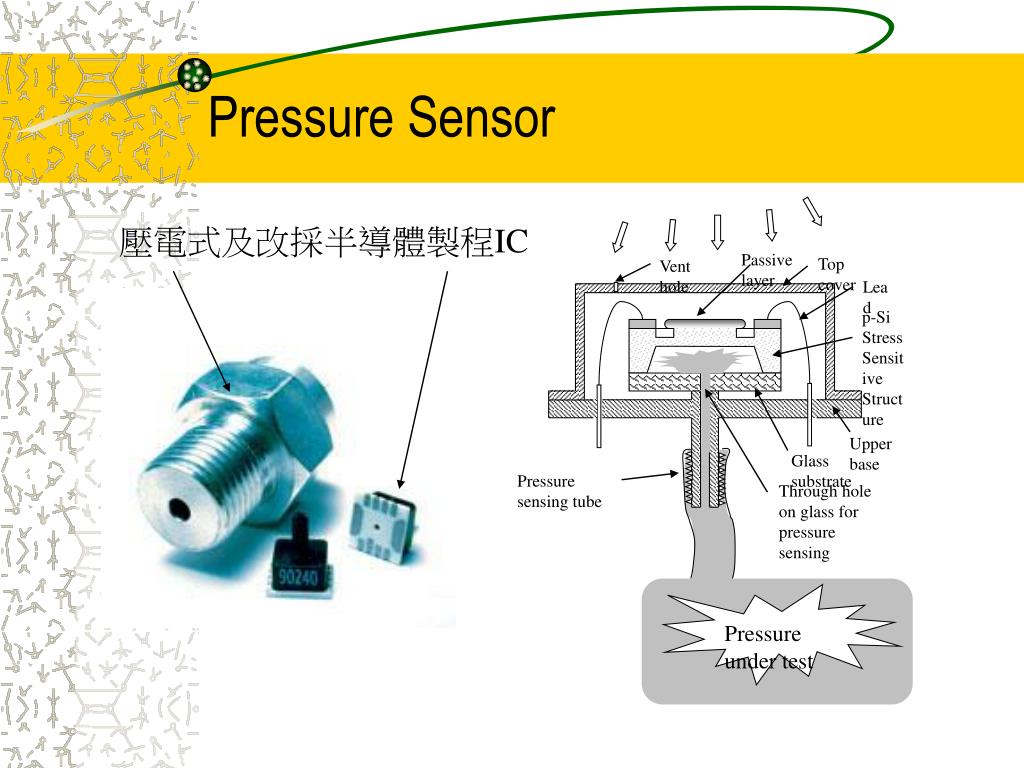

Pressure Sensor

壓電式及改採半導體製程IC

From MELEXIS

slide14

Flow Rate Sensor

孔口板

From Frank M. White

Fluid Mechanics

Second Edition

1988

slide15

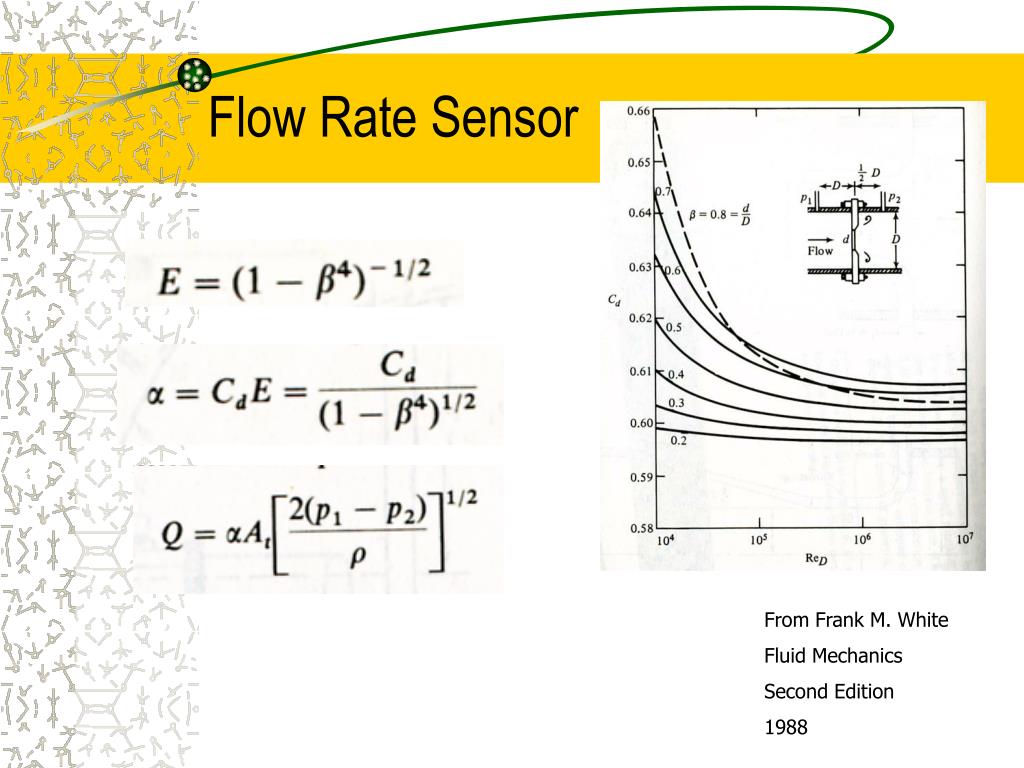

Flow Rate Sensor

From Frank M. White

Fluid Mechanics

Second Edition

1988

slide16

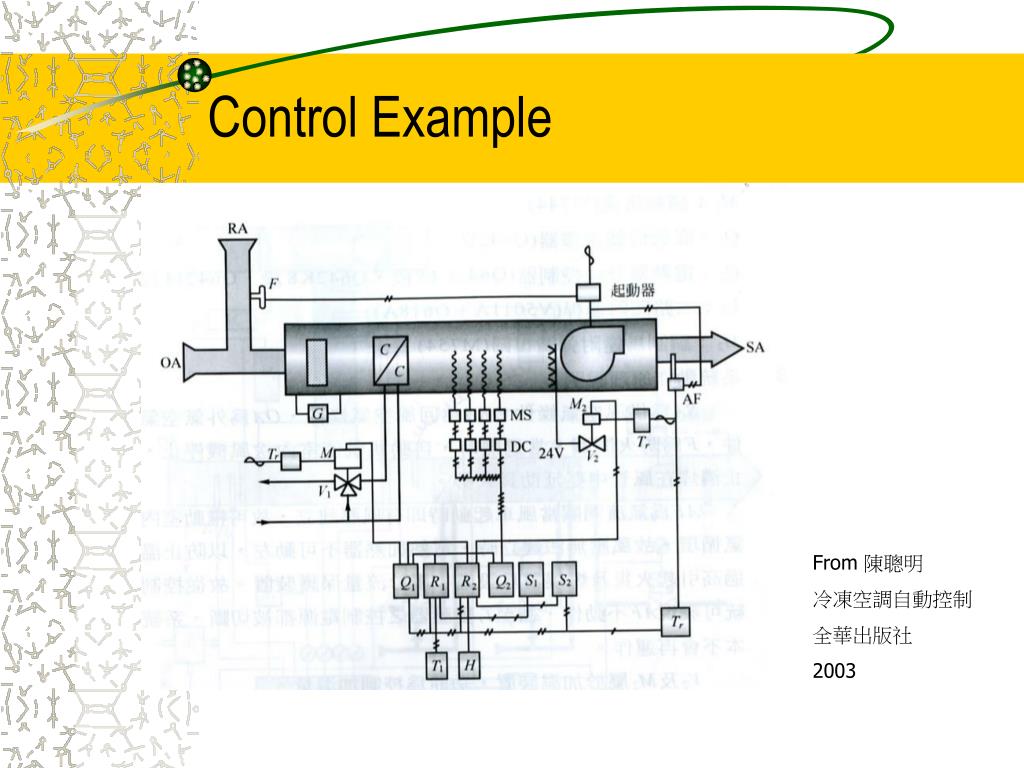

Control Example

From 陳聰明

冷凍空調自動控制

全華出版社

2003

slide17

Control Example

From 陳聰明

冷凍空調自動控制

全華出版社

2003

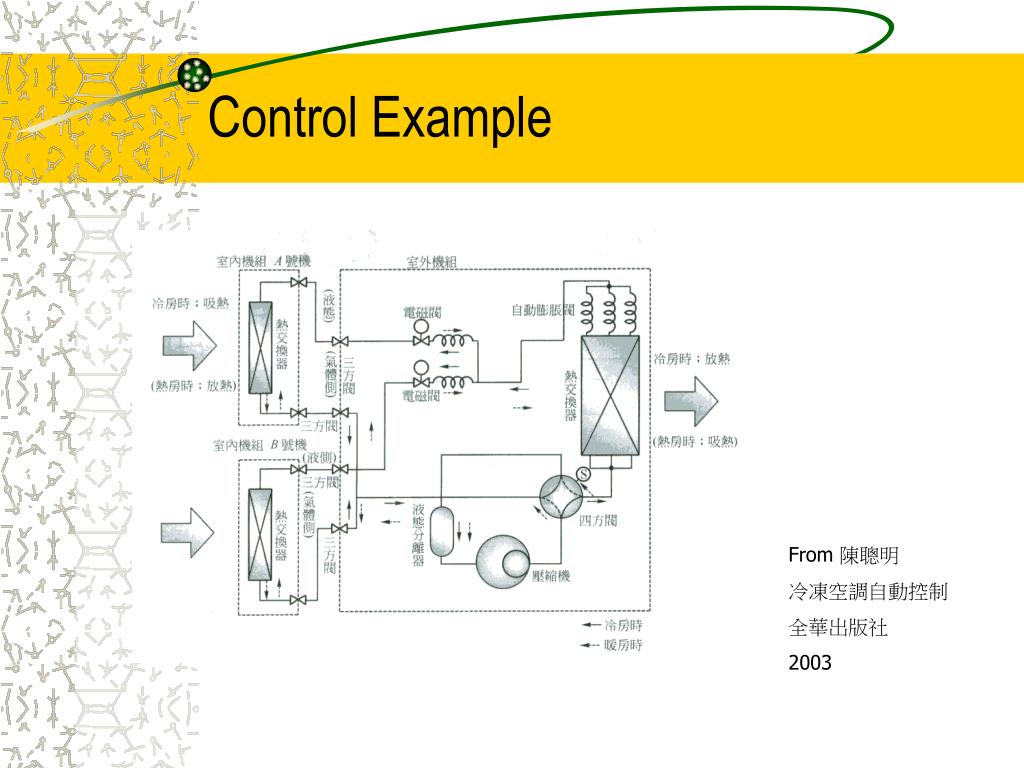

slide18

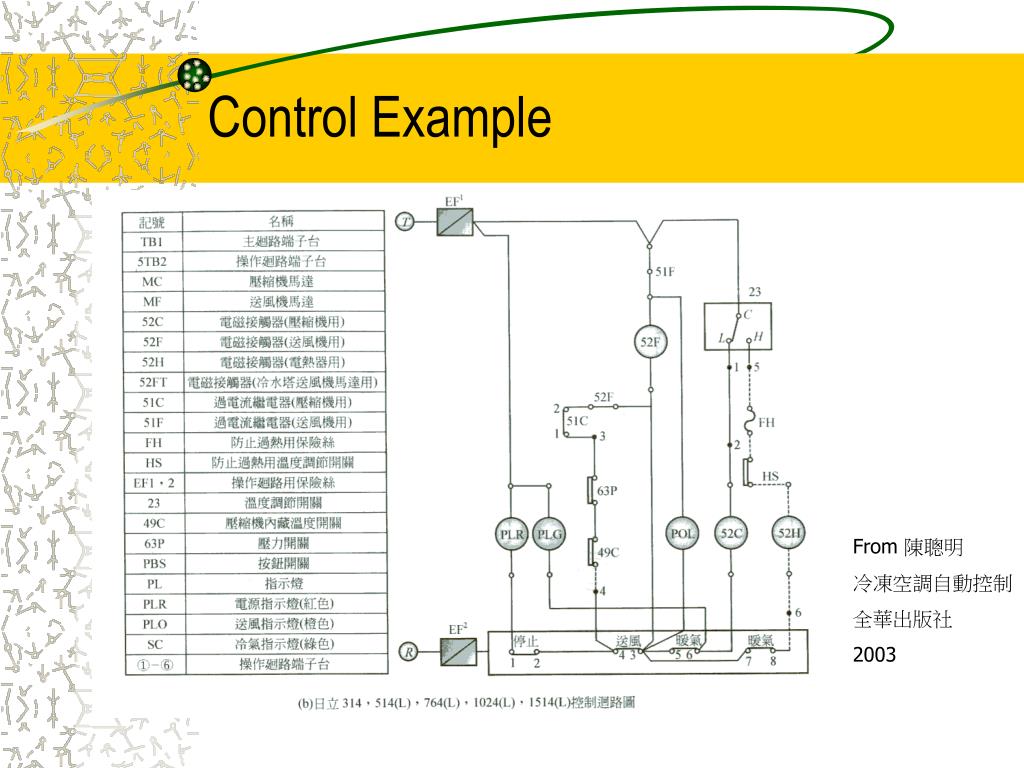

Control Example

From 陳聰明

冷凍空調自動控制

全華出版社

2003

slide19

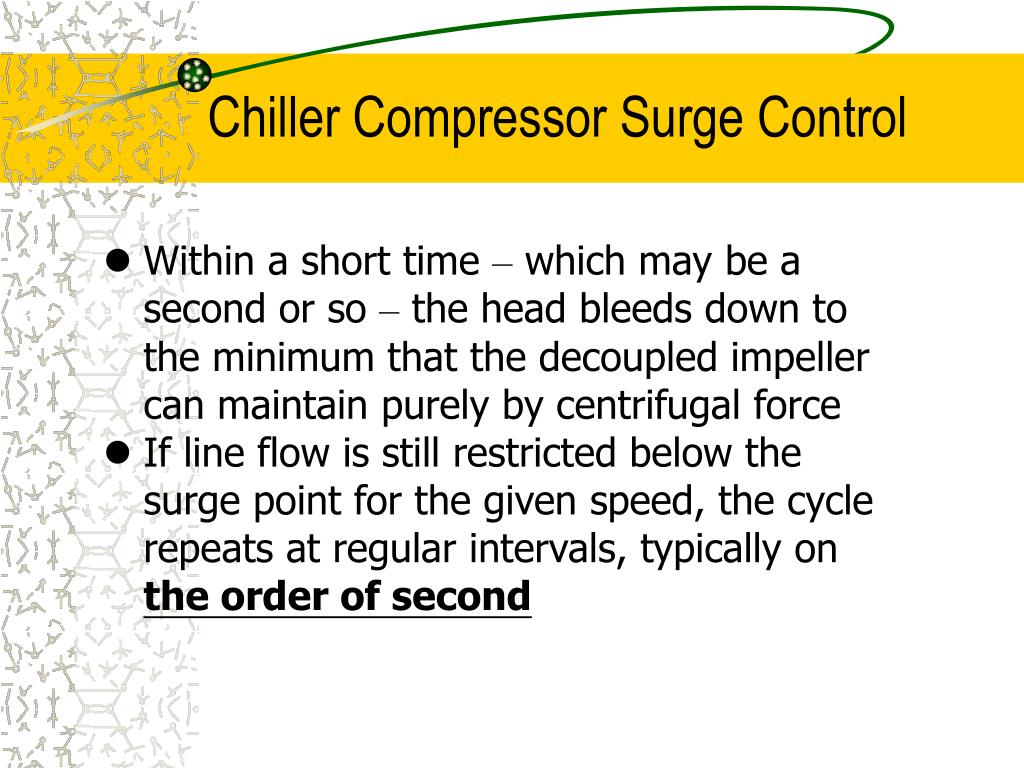

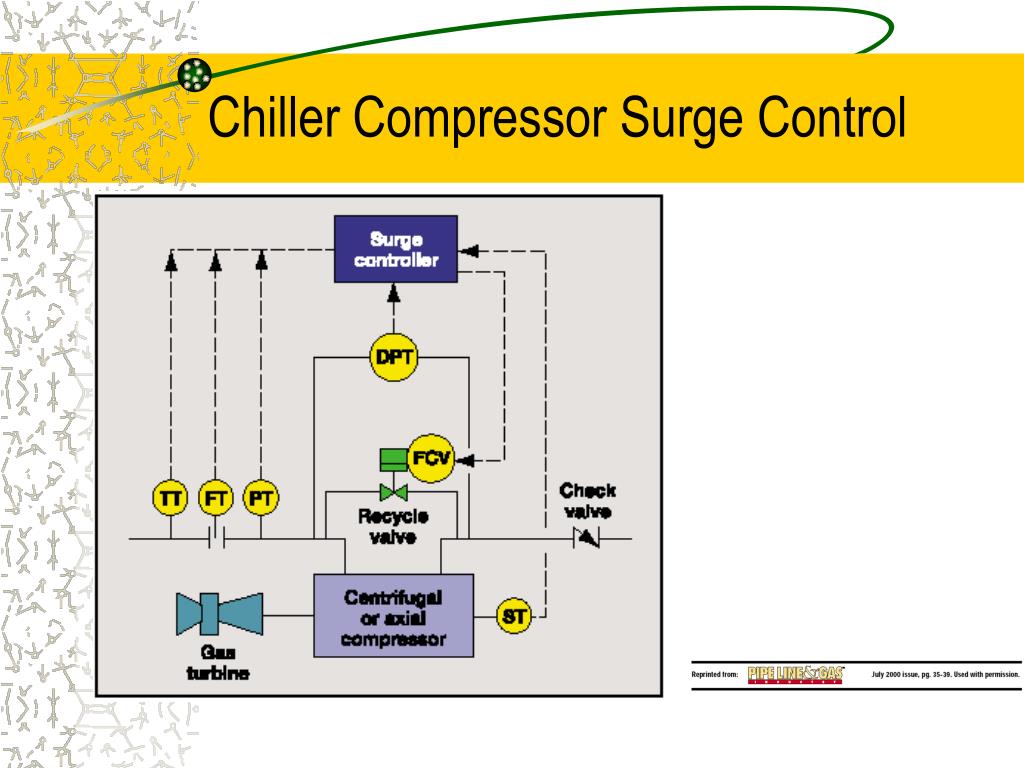

Chiller Compressor Surge Control

  • Within a short time – which may be a second or so – the head bleeds down to the minimum that the decoupled impeller can maintain purely by centrifugal force
  • If line flow is still restricted below the surge point for the given speed, the cycle repeats at regular intervals, typically on the order of second
slide20

Chiller Compressor Surge Control

  • Unrelieved, repeated surging of a large compressor is a fearsome thing which ends in catastrophic damage.
  • Only the cost of replacing seals in a 3000- hp compressor can easily exceed USD 20,000.
  • It is far better to take action before the compressor reaches the surge point.
slide22

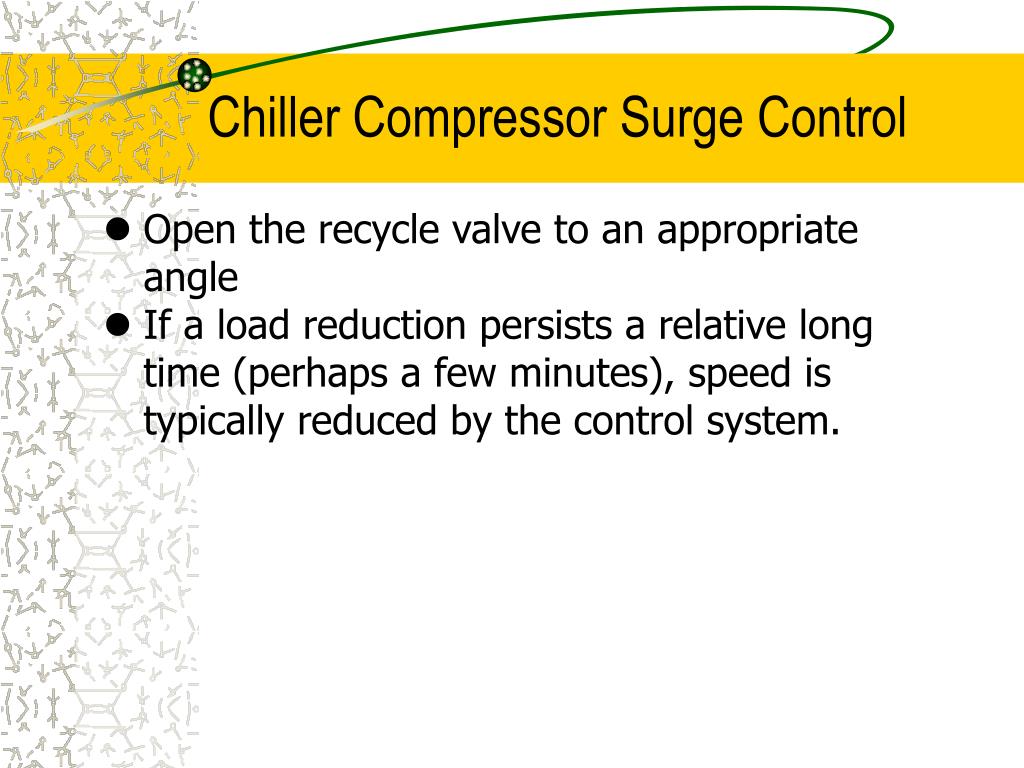

Chiller Compressor Surge Control

  • Open the recycle valve to an appropriate angle
  • If a load reduction persists a relative long time (perhaps a few minutes), speed is typically reduced by the control system.
slide23

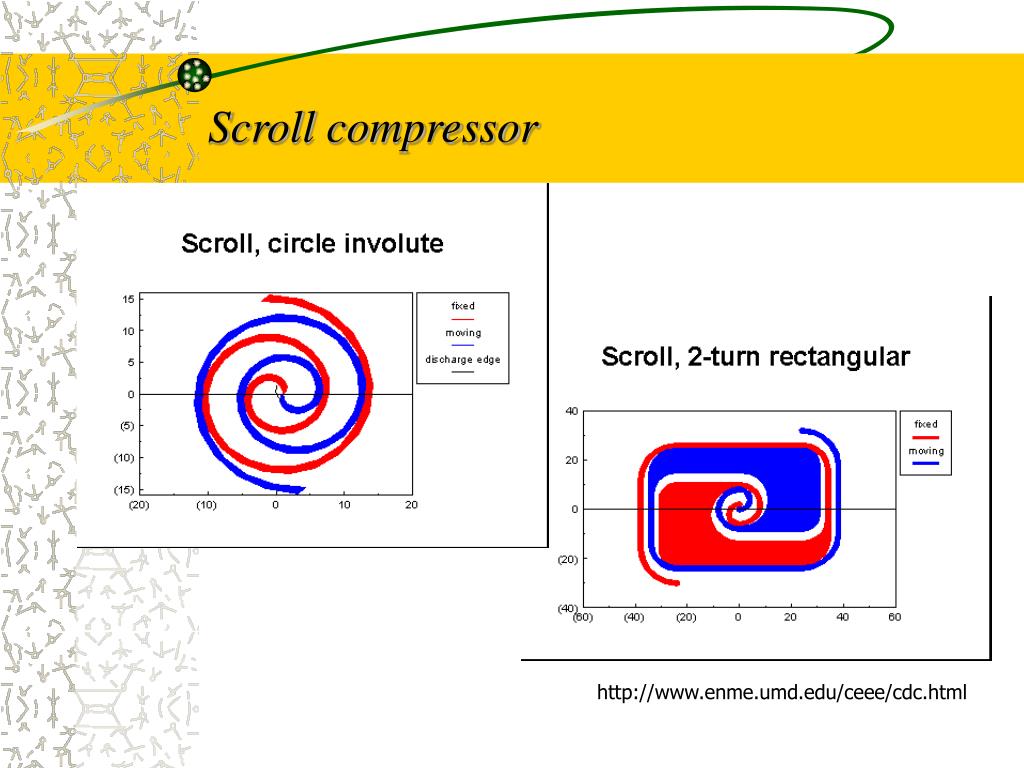

Scroll compressor

http://www.enme.umd.edu/ceee/cdc.html

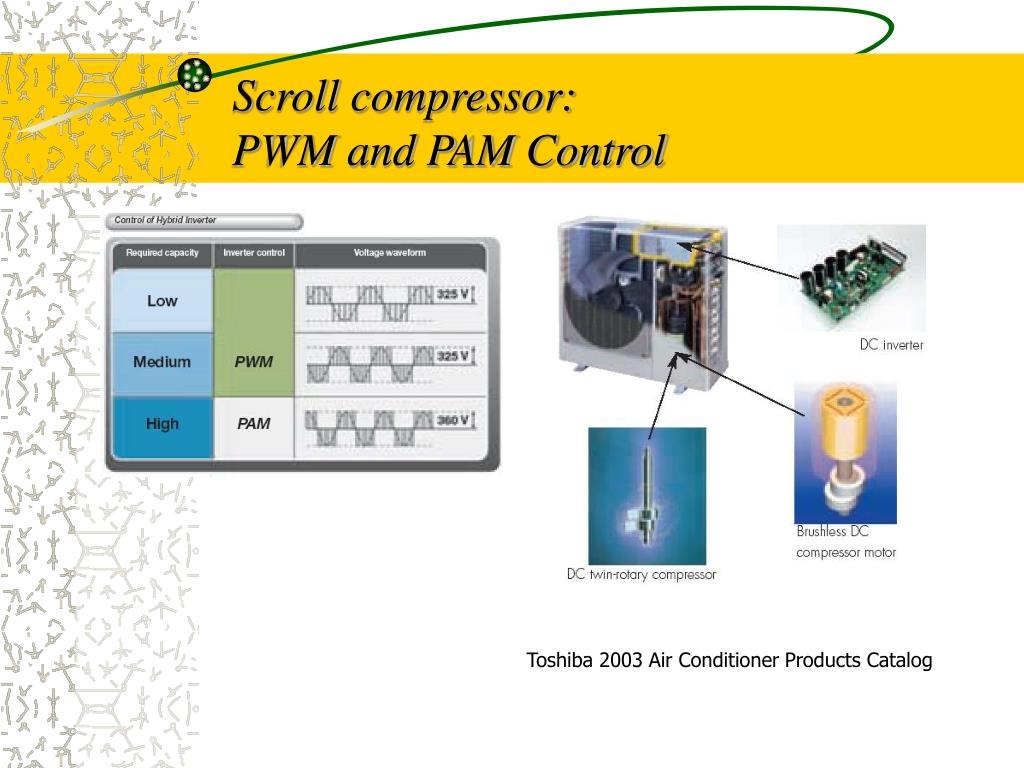

slide24

Scroll compressor: PWM and PAM Control

Toshiba 2003 Air Conditioner Products Catalog

slide25

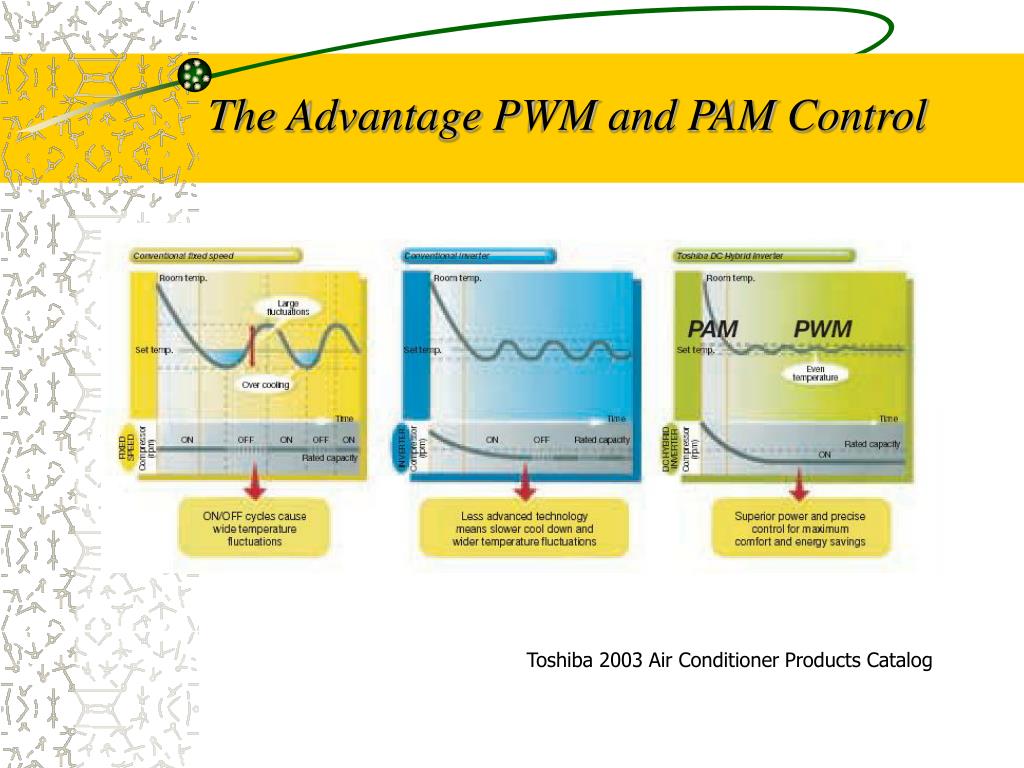

The Advantage PWM and PAM Control

Toshiba 2003 Air Conditioner Products Catalog
