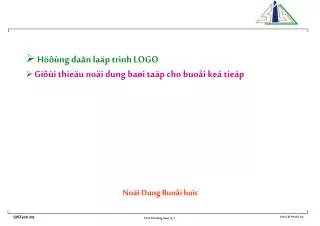

  1. Höôùng daãn laäp trình LOGO • Giôùi thieäu noäi dung baøi taäp cho buoåi keá tieáp Noäi Dung Buoåi hoïc

  2. Giôùi thieäu khaùi nieäm cô baûn veà laäp trình trong saûn xuaát: Tín hieäu ñaàu vaøo Nuùt nhaán, Sensor… CPU (Boä ñieàu Khieån trung taâm) Phaàn töû chaáp Haønh Motor,Van… Noäi Dung Buoåi hoïc

  3. Tín hieäu ñaàu vaøo ,tín hieäu ñaàu ra: Tín hieäu soá : chæ coù 2 möùc : möùc 0 vaø möùc 1 Tín hieäu töông töï : Laø tín hieäu lieân tuïc thöôøng gaëp : 0-10V,4-20mA…. Noäi Dung Buoåi hoïc

  4. Baøi taäp: • Baøi 1: Laäp trình cho heä thoáng chuoâng baùo giôø ra chôi trong tröôøng hoïc Cuï theå : Aùp duïng cho tröôøng Baùch Khoa Heä thoáng goàm 2 cheá ñoä: Tay vaø töï ñoäng 6h30 : chuoâng vaøo tieát 1 7g15 : chuoâng ra tieát 1 • 7g20 :chuoâng vaøo tieát 2 • 8g5: chuoâng ra tieát 2 Töông töï cho caùc tieát töø 3-12 Noäi Dung Buoåi hoïc

  5. Baøi taäp: • Baøi 1: Laäp trình cho heä thoáng chuoâng baùo giôø ra chôi trong tröôøng hoïc Cuï theå : Aùp duïng cho tröôøng Baùch Khoa ÔÛ cheá ñoä baèng tay: Coù nuùt nhaán ñeå khôûi ñoäng chuoâng baùo Ñòa chæ : Cheá ñoä töï ñoäng : I1 Nuùt nhaán chuoâng : I2 Ngoõ ra : chuoâng baùo : Q1 Noäi Dung Buoåi hoïc

  6. Baøi taäp: • Baøi 2: Laäp trình cho heä thoáng Töôùi caây töï ñoäng Cuï theå : Aùp duïng cho heä thoáng töôùi hoa lan taïi vöôøn Lan Phuù Myõ Höng ÔÛ cheá ñoä baèng tay: Coù nuùt nhaán khôûi ñoäng Heä thoáng töôùi baèng tay ÔÛ cheá ñoä töï ñoäng: Heä thoáng phaân ra laøm 2 muøa: Noäi Dung Buoåi hoïc

  7. Baøi taäp: • Baøi 2: • Muøa naéng : töø thaùng 3-thaùng 9 1 ngaøy töôùi 6 laàn : 1 laàn töôùi 3 phuùt 6g , 9g ,12g , 15g , 18g , 22g • Muøa möa : töø thaùng 10 ñeán thaùng 2 1 ngaøy töôùi 4 laàn : 1 laàn töôùi 2 phuùt 6h,11g, 17g,21g Ñòa chæ : cheá ñoä Töï ñoäng: I1, Nuùt nhaán : I2 Ngoõ ra : Q1 Noäi Dung Buoåi hoïc

  8. Baøi taäp: • Baøi 3: Ñieàu khieån heä thoáng chieáu saùng coâng coäng Ñieàu khieån 2 laøn chieáu saùng : Laøn 1 : Q1 Laøn 2 : Q2 Cheá ñoä tay: Choïn cheá ñoä töï ñoäng : I1 Nuùt nhaán cho laøn 1 : I2 Nuùt nhaán cho laøn 2 : I3 Noäi Dung Buoåi hoïc

  9. Baøi taäp: • Baøi 3: Ñieàu khieån heä thoáng chieáu saùng coâng coäng Cheá ñoä töï ñoäng : Chia laøm 2 muøa: Muøa naéng : thaùng 3 – thaùng 9 Laøn 1 saùng : 18g30 – 5g Laøn 2 saùng : 18g30 – 23g Noäi Dung Buoåi hoïc

  10. Baøi taäp: • Baøi 3: Ñieàu khieån heä thoáng chieáu saùng coâng coäng Cheá ñoä töï ñoäng : Chia laøm 2 muøa: Muøa möa : thaùng 10 – thaùng 2 Laøn 1 saùng : 17g30 – 5g30 Laøn 2 saùng : 17g30 – 23g Noäi Dung Buoåi hoïc

  11. Baøi taäp: • Baøi 4: Ñieàu khieån heä thoáng ñeøn giao thoâng taïi ngaõ tö: Coù 2 cheá ñoä ñieàu khieån : Choïn cheá ñoä töï ñoäng : I0.0 Cheá ñoä tay : Nuùt choïn laøn ngang : I0.1 ( khoâng choïn laøn ngang thì laøn doïc ñöôïc choïn) Noäi Dung Buoåi hoïc

  12. Baøi taäp: • Baøi 4: Ñieàu khieån heä thoáng ñeøn giao thoâng taïi ngaõ tö: Ñòa chæ ngoõ ra: Xa : Q0.0 Va : Q0.1 Ña : Q0.2 Xb : Q0.3 Vb : Q0.4 Ñb : Q0.5 Noäi Dung Buoåi hoïc

  13. Baøi taäp: • Baøi 4: Ñieàu khieån heä thoáng ñeøn giao thoâng taïi ngaõ tö: ÔÛ cheá ñoä töï ñoäng Xa saùng 15s , Va saùng 5s , Xb saùng 10s Vb saùng 5s Thôøi gian töø 12g ñeâm ñeán 5g saùng hoâm sau ñeøn vaøng nhaáp nhaùy cho caû 2 laøn Noäi Dung Buoåi hoïc

  14. Baøi taäp: • Baøi 5: Ñieàu khieån heä thoáng maøi ñaù Granic taïi nhaø maùy ñaù 380 (Quy Nhôn): Cho 4 ñaàu maøi. Ñòa chæ: Ngoõ vaøo: Choïn cheá ñoä töï ñoäng : I0.0 Sensor phaùt hieän ñaù : I0.1 Nuùt ñieàu khieån ñaàu 1 : I0.2, ñaàu 2 : I0.3 Ñaàu 3 : I0.4 Ñaàu 4 : I0.5 Noäi Dung Buoåi hoïc

  15. Baøi taäp: • Baøi 5: Ñieàu khieån heä thoáng maøi ñaù Granic taïi nhaø maùy ñaù 380 (Quy Nhôn): Cho 4 ñaàu maøi. Ñòa chæ: Ngoõ ra: Ñaàu maøi 1 : Q0.0 Ñaàu maøi 2 : Q0.1 • Ñaàu maøi 3 : Q0.2 • Ñaàu maøi 4 : Q0.3 Noäi Dung Buoåi hoïc

  16. Baøi taäp: • Baøi 5: Ñieàu khieån heä thoáng maøi ñaù Granic taïi nhaø maùy ñaù 380 (Quy Nhôn): Cho 4 ñaàu maøi. Cheá ñoä tay: ñöôïc ñieàu khieån döïa vaøo caùc nuùt nhaán baèng tay cho caùc ñaàu maøi Cheá ñoä töï ñoäng: Heä thoáng hoaït ñoäng döïa treân Sensor phaùt hieän vaät ôû ñaàu vaøo : vaø ñöôïc ñònh thôøi gian sau 5s töông öùng cho töøng ñaàu. Noäi Dung Buoåi hoïc

  17. Thank you and Best Regards! Haø Vaên Trí
