Presentation Transcript
slide1

שיעור 6

האטמוספירה בתנועה

06 01 1990 06utc

שקף מס' 1: מושגים בסיסיים הקשורים בלחץ האוויר ובמיפויו

מפת הלחץ בישראל 06.01.1990 06UTC(לא מתוקן לגובה פני הים)
  • הבדל הלחץ בין מקום למקום נובע שתי סיבות:
  • שינויים בגובה
  • שינויים במישור האופקי

שינוי הלחץ האנכי ≈ 1 מ"ב ל-10 מטר

שינוי לחץ אופקי ≈ 2 מ"ב ל-100 ק"מ

slide3

A(z)

a

גובה פני הים

b

בנק' A(0) - הוספת לחץ העמודה a

בנק' B(0) - החסרת לחץ העמודה b

B(z)

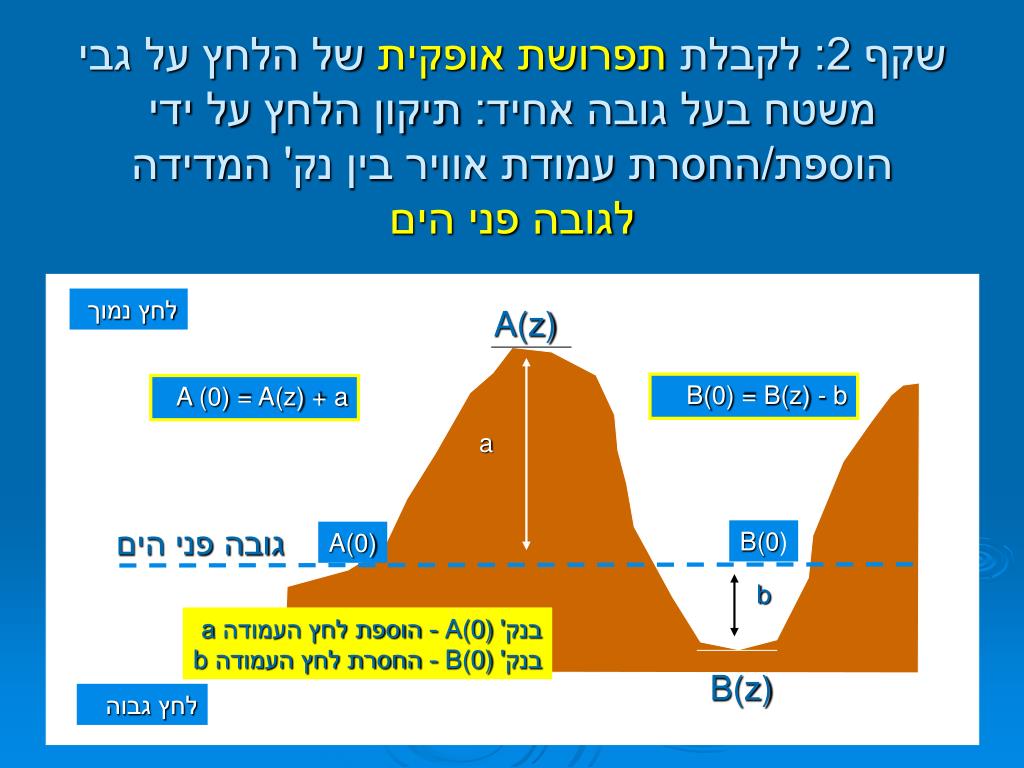

שקף 2: לקבלת תפרושת אופקית של הלחץ על גבי משטח בעל גובה אחיד: תיקון הלחץ על ידי הוספת/החסרת עמודת אוויר בין נק' המדידה לגובה פני הים

לחץ נמוך

B(0) = B(z) - b

A (0) = A(z) + a

B(0)

A(0)

לחץ גבוה

3 06 01 1990 06utc
שקף 3: מפת הלחץ בישראל לאחר ביצוע התיקון לגובה פני הים 06.01.1990 06UTC

מפה זו מציגה את השינויים

האופקיים בלחץ

  • ניתוח המפה – שרטוט האיזובארים מאפשרת:
  • הערכת הלחץ במקומות בהם אין מדידות
  • אבחון אזורים בעלי לחץ נמוך ולחץ גבוה
  • הערכת מידת השתנות הלחץ כתלות במרחקהאופקי
slide5

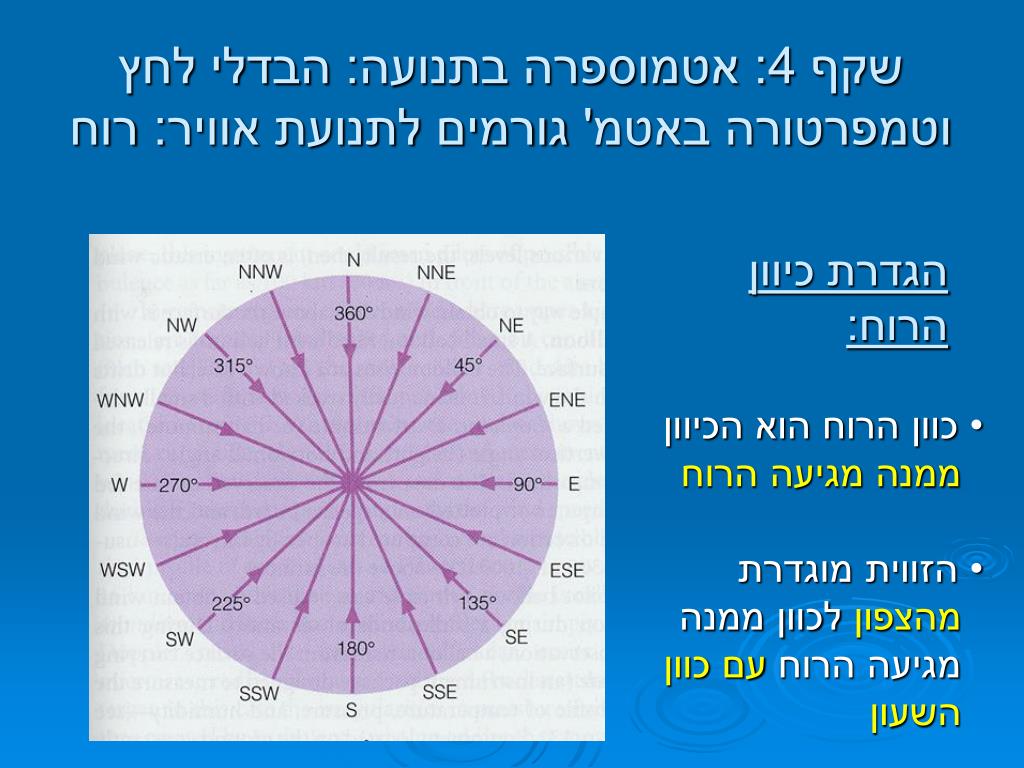

שקף 4: אטמוספרה בתנועה: הבדלי לחץ וטמפרטורה באטמ' גורמים לתנועת אוויר: רוח

הגדרת כיוון הרוח:

  • כוון הרוח הוא הכיוון
  • ממנה מגיעה הרוח
  • הזווית מוגדרת
  • מהצפון לכוון ממנה
  • מגיעה הרוח עם כוון
  • השעון
slide6

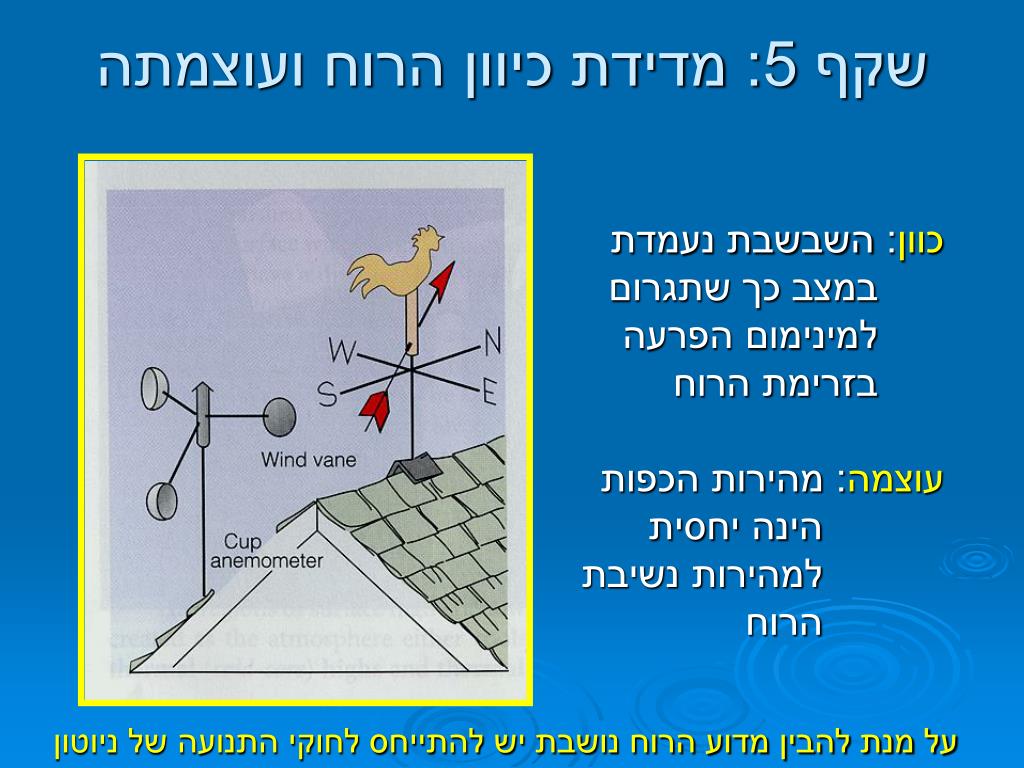

שקף 5: מדידת כיוון הרוח ועוצמתה

כוון: השבשבת נעמדת

במצב כך שתגרום

למינימום הפרעה

בזרימת הרוח

עוצמה: מהירות הכפות

הינה יחסית

למהירות נשיבת

הרוח

על מנת להבין מדוע הרוח נושבת יש להתייחס לחוקי התנועה של ניוטון

slide7
שקף 6: הכוחות המשפיעים על הרוח - חוקי התנועה של ניוטון
  • החוק הראשון של ניוטון: גוש אוויר יישאר במנוחה או ימשיך בתנועה בקו ישר ובמהירות קבועה כל עוד לא הופעל עליו כוח
  • החוק השני של ניוטון: על מנת שגוש אוויר יתחיל לנוע (יישנה את מהירותו ו/או כיוונו) דרושה התערבות של כוח חיצוני על הגוש

כוח זה הוא: F = ma (התאוצה ביחס ישר לכוח המופעל)

  • החוק השני מתייחס לסך הכוחות הפועלים על גוף: ΣF = ma
  • הגוף יתמיד בתאוצה בכיוון בו שקול הכוחות פועל עליו.
  • על מנת לקבוע לאן נושבת הרוח נבחן את סך הכוחות הפועלים

על גוש אוויר באטמוספירה:

כוח גרדיאנט הלחץכוח החיכוךכוח קוריוליסכוח צנטריפוגלי

slide8

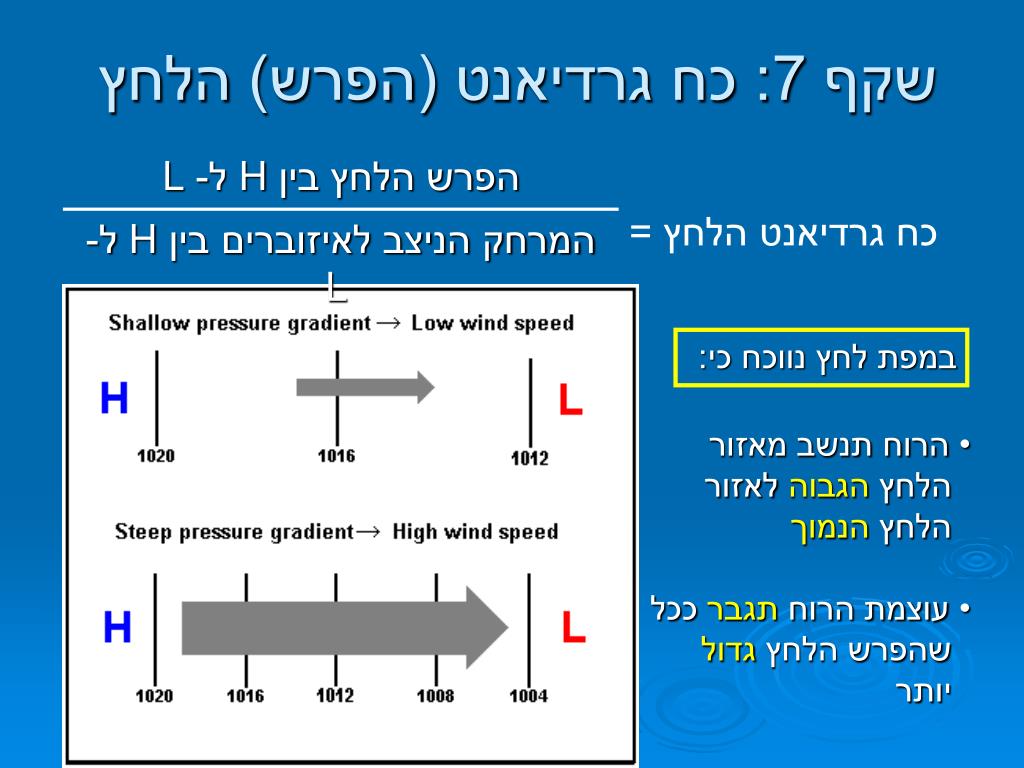

שקף 7: כח גרדיאנט (הפרש) הלחץ

במפת לחץ נווכח כי:

  • הרוח תנשב מאזור
  • הלחץ הגבוה לאזור
  • הלחץ הנמוך
  • עוצמת הרוח תגבר ככל
  • שהפרש הלחץ גדול
  • יותר
8 pgf
שקף 8: כוח גרדיאנט הלחץ (PGF)

כוח גרדיאנט הלחץ משתקף בצפיפות האיזוברים

וכוון פעולתו בניצב לאיזוברים

איזובר

slide10

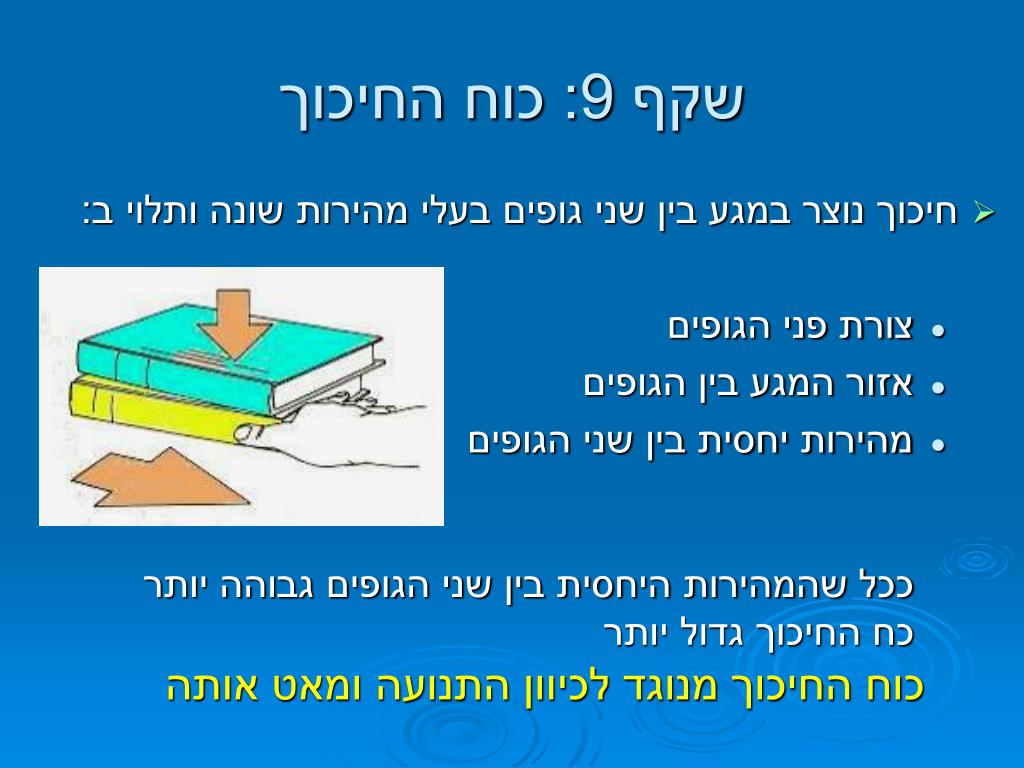

שקף 9: כוח החיכוך
  • חיכוך נוצר במגע בין שני גופים בעלי מהירות שונה ותלוי ב:
    • צורת פני הגופים
    • אזור המגע בין הגופים
    • מהירות יחסית בין שני הגופים

ככל שהמהירות היחסית בין שני הגופים גבוהה יותר כח החיכוך גדול יותר

כוח החיכוך מנוגד לכיוון התנועה ומאט אותה

slide11
שקף 10: כוחות ממשיים ומדומים
  • כוחות ממשיים: מתקיימים רק עבור גוף הנע בקו ישר וללא תאוצה (כוח גרדיאנט הלחץ וכוח החיכוך)
  • כוחות מדומים: מתקיימים עבור גוף המשנה כיוון או מהירות. הם נוצרים בשל מצב מערכת הייחוס שלנו. (תנועת גוש אוויר במרחב מנקודת מבטו של אדם על פני כדוה"א המסתובב)
  • זריקת כדור לאדם ממול בקרון רכבת הנע בקו ישר ללא תאוצה:
      • כוח הזריקה של היד (כח ממשי)
      • כוח הכובד (כח ממשי)
  • זריקת הכדור תוך פניה/ האטה/ האצה של הרכבת:
      • כוח הזריקה (כח ממשי)
      • כוח הכובד (כח ממשי)
      • כוחות נוספים(כוחות מדומים) ולכן יחטיא את מטרתו !!
slide12

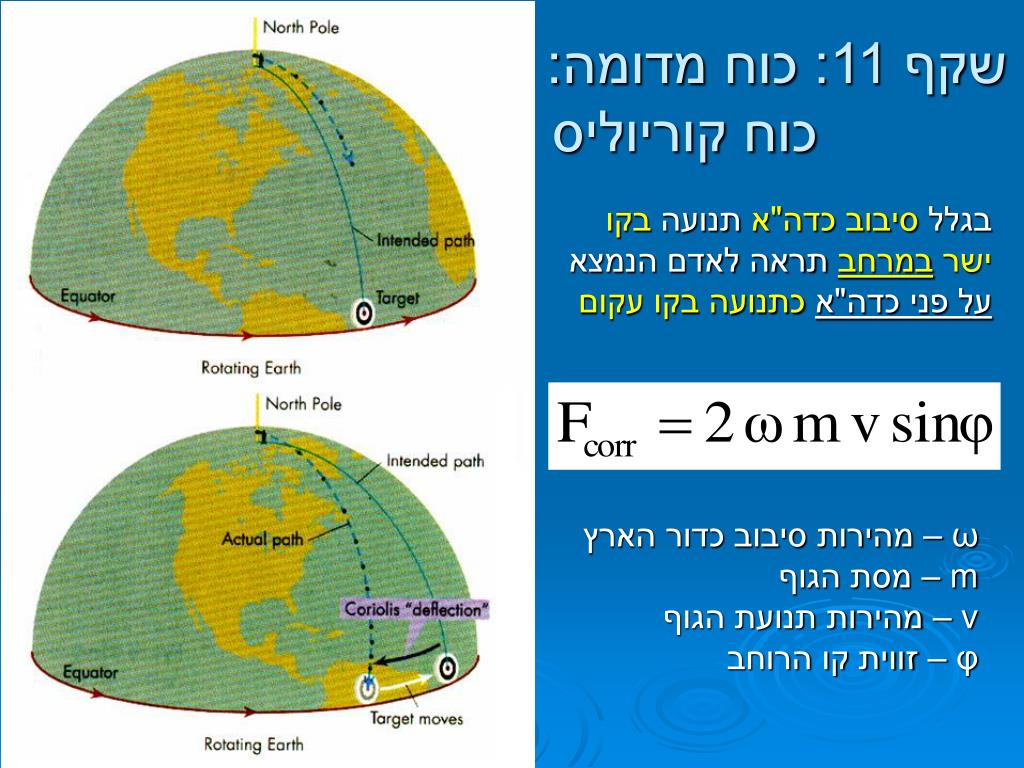

שקף 11: כוח מדומה: כוח קוריוליס

בגלל סיבוב כדה"א תנועה בקו

ישר במרחב תראה לאדם הנמצא

על פני כדה"אכתנועה בקו עקום

ω– מהירות סיבוב כדור הארץ

m – מסת הגוף

v – מהירות תנועת הגוף

φ – זווית קו הרוחב

slide13
שקף 12: כוח קוריוליס

היות שגוף שואף לנוע

בקו ישר והיות ואנו לא

חשים בסיבוב כדה"א

התנועה בקו עקום של

גופים ביחס לכדה"א

מחייבת קיום כח

המסיט את גושי האוויר

ימינה מתנועתם

בקו ישר בחצי-הכדור

הצפוני

slide14
שקף 13: שינוי כח קוריוליס כתלות בקווי הרוחב על פני כדה"א

כח קוריוליס פרופורציוני לסינוס של זווית קו הרוחב היות ו:

1 =sin 900

0 = sin 00

כח קוריוליס

מקסימלי בקוטב

ושווה לאפס

בקו המשווה

slide15
שקף 14: כוח צנטריפטלי – הכוח המופעל על גוף לכיוון מרכז המעגל על מנת לשמור על תנועה סיבובית

כוח זה מאזן את הכוח הצנטריפוגלי הנגדי המושך אותו החוצה מהמעגל

רוח הממשיכה לנוע במעגל סביב שקע כלומר משנה כל הזמן

את כיוונה ועל כן נעה בתאוצה ועל כן פועל עליה כוח

slide16

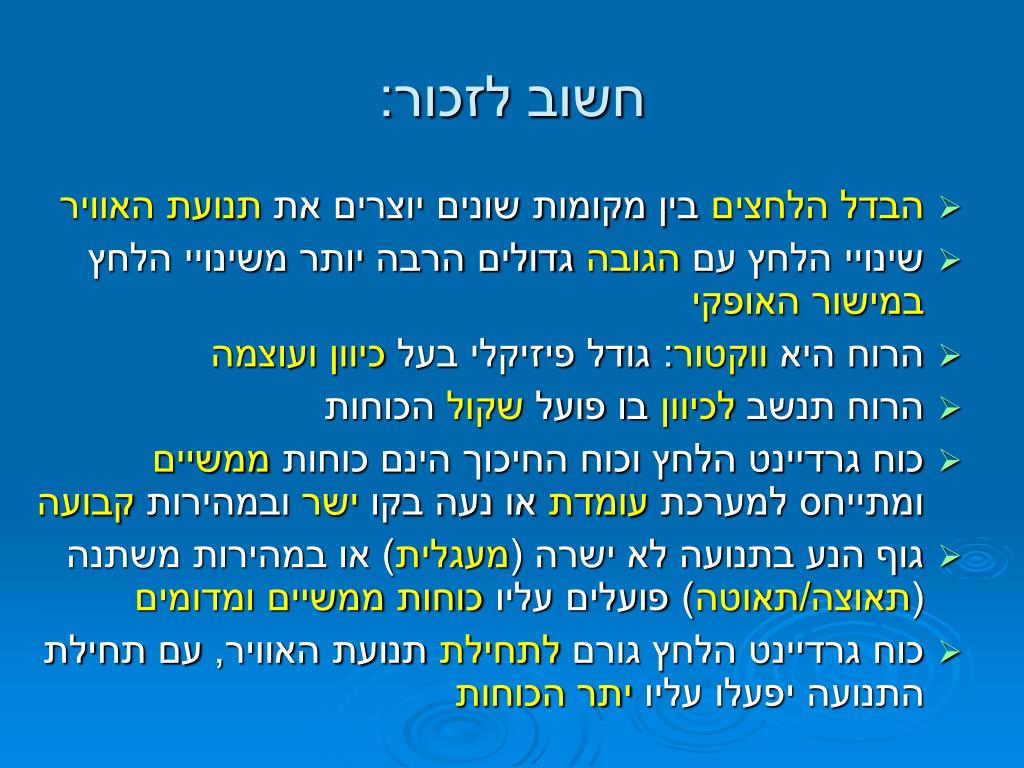

חשוב לזכור:
  • הבדל הלחצים בין מקומות שונים יוצרים את תנועת האוויר
  • שינויי הלחץ עם הגובה גדולים הרבה יותר משינויי הלחץ במישור האופקי
  • הרוח היא ווקטור: גודל פיזיקלי בעל כיוון ועוצמה
  • הרוח תנשב לכיוון בו פועל שקול הכוחות
  • כוח גרדיינט הלחץ וכוח החיכוך הינם כוחות ממשיים ומתייחס למערכת עומדת או נעה בקו ישר ובמהירות קבועה
  • גוף הנע בתנועה לא ישרה (מעגלית) או במהירות משתנה (תאוצה/תאוטה) פועלים עליו כוחות ממשיים ומדומים
  • כוח גרדיינט הלחץ גורם לתחילת תנועת האוויר, עם תחילת התנועה יפעלו עליו יתר הכוחות
