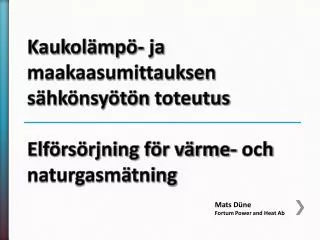

1. Kaukolämpö- ja maakaasumittauksensähkönsyötöntoteutusElförsörjning för värme- och naturgasmätning Mats Düne Fortum Power and Heat Ab

2. Målet med arbete • Granska mätutrustningens krav för elförsörjning. • Granska hurudana krav fjärravläsningens kommunikationsutrustning ställer. • Granska allmänna krav för elförsörjningen. • Planera elförsörjningen för mätutrustningen.

3. Olika slags mätare. • Allmännaste mätare hos Fortum: • Fjärrvärme: • EVL –mätare: 9-, 10- och 11EVL. • Kamstrup, Multical • Krohne flödesmätare • Gas: • Landis + Gyr, G350 • Flonidan, Uniflo1200 konverter

4. EVL -mätare 9EVL (11EVL) med Modem 10EVL -mätare • Magnetisk mätning • 1h logger i 9- och 11EVL (tilläggs kort) • 230 VAC -nätspänning

5. Multical • Mätning med ultraljudsteknik • 1h logger (tilläggs kort) • Batteridrift • 24 VAC och 230 VAC -nätspänning Multical -mätare

6. Krohne • Magnetisk mätning • För stora flöden • 24 VDC, 200 VAC och 230 VAC -nätspänning Krohne -flödesmätare

7. Landis + Gyr, G350 • Mätning med ultraljudsteknik • Endast batteridrift G350 - gasmätare

8. Uniflo1200 -konverter • Konverterar gas volym för att motsvara normalförhållanden (1 bar, 0°C) • 1h logger • Batteridrift (utan modem) • 230 VAC -nätspänning Uniflo1200 konverter med turbinmätare

9. Kommunikationsutrustning • P2P GSM • Modem • Radionät • Router • Koncentrator • Modem

10. Modem EM200Gi –modem E120GiME -elmätare • GSM/GPRS • Endast 230 VAC -nätspänning • Elmätare, M-Bus –anslutning • logger • GSM/GPRS • Endast 230 VAC -nätspänning

11. Radionät • Tillämpar sig inteförtimmätningi storskala • RouterochKoncentrator • Batteridrift • 24 VAC och 230 VAC -nätspänning • Modem 6 • 24 VAC och 230 VAC -nätspänning Komponenter i radionätet

12. Jämförelse

14. Krav för elförsörjningen • Energibolaget: • All såld energi blir mätt, rätt mängd blir fakturerad. • Lagar: • Elsäkerhetslagen -> Handels- och industriministeriets beslut om elanläggningars säkerhet (1999). • Lag om mätinstrument (2011), ”skydd mot förvanskning av uppgifter”. • Elsäkerhet • Elinstallationstandard, SFS6000.

15. Finsk Energiindustri rf /Energiateollisuusry • Generell guide för elförsörjningen: • Kabel: MMJ 3x1,5 mm² S • 10 A säkring • Kopplas före elmätaren i centralen

16. Koppling i el centralen • Från samma central som värmefördelningscentralen / brännaren är kopplad till. • Samma fas som värmefördelningscentralen / brännaren • Säkringen skall vara möjlig att förse med sigill (kåpa eller bakom lucka).

18. Koppling i mätningscentralen • Kopplingsdosa eller service – brytare? • Tillräckligt med utrymme för mätutrustningen • 170 cm höjd från golvet

19. Mätningscentral

20. Tillfällig elförsörjning Uppvärmningen börjar ofta före fastigheten är klar. Byggföretaget står för värmekostnaderna. • Mätaren kopplas till värmefördelningscentralen. • Mätaren kopplas till brännarens automatik. • Mätningen har alltid el då det är möjligt att använda energi

21. Slutsatser • En utredning över mätutrustningen och dess krav för elförsörjningen. • Grundprincipen hur elförsörjningen skall förverkligas är mycket lik i mätning av både fjärrvärme och naturgas. • Klar grund för anvisningar som skall göras åt entreprenörer

22. Frågor?
