Datum :. Werkstoffprüfung. Blatt :. H ä rtepr ü fung nach Vickers A) Wann werden die jeweiligen H ä rtepr ü fverfahren Vickers, Rockwell und Brinell eingesetzt (grunds ä tzliche Ü berlegung)? B) Erl ä utern Sie die Angabe 320 HV 0,2 / 15

erica
Download Presentation

Datum :

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

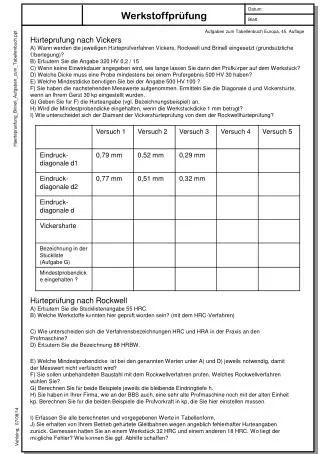

  1. Datum: Werkstoffprüfung Blatt: Härteprüfung nach Vickers A) Wann werden die jeweiligen Härteprüfverfahren Vickers, Rockwell und Brinell eingesetzt (grundsätzliche Überlegung)? B) Erläutern Sie die Angabe 320 HV 0,2 / 15 C) Wenn keine Einwirkdauer angegeben wird, wie lange lassen Sie dann den Prüfkörper auf dem Werkstück? D) Welche Dicke muss eine Probe mindestens bei einem Prüfergebnis 500 HV 30 haben? E) Welche Mindestdicke benötigen Sie bei der Angabe 500 HV 100 ? F) Sie haben die nachstehenden Messwerte aufgenommen. Ermitteln Sie die Diagonale d und Vickershärte, wenn an Ihrem Gerät 30 kp eingestellt wurden. G) Geben Sie für F) die Härteangabe (vgl. Bezeichnungsbeispiel) an. H) Wird die Mindestprobendicke eingehalten, wenn die Werkstückdicke 1 mm beträgt? I) Wie unterscheidet sich der Diamant der Vickershärteprüfung von dem der Rockwellhärteprüfung? Aufgaben zum Tabellenbuch Europa, 45. Auflage Haertepruefung_Brinell_Aufgaben_zum_Tabellenbuch.ppt Härteprüfung nach Rockwell A) Erläutern Sie die Stücklistenangabe 55 HRC. B) Welche Werkstoffe könnten hier geprüft worden sein? (mit dem HRC-Verfahren) C) Wie unterscheiden sich die Verfahrensbezeichnungen HRC und HRA in der Praxis an den Prüfmaschine? D) Erläutern Sie die Bezeichnung 88 HRBW. E) Welche Mindestprobendicke ist bei den genannten Werten unter A) und D) jeweils notwendig, damit der Messwert nicht verfälscht wird? F) Sie sollen unbehandelten Baustahl mit dem Rockwellverfahren prüfen. Welches Rockwellverfahren wählen Sie? G) Berechnen Sie für beide Beispiele jeweils die bleibende Eindringtiefe h. H) Sie haben in Ihrer Firma, wie an der BBS auch, eine sehr alte Prüfmaschine noch mit der alten Einheit kp. Berechnen Sie für die beiden Beispiele die Prüfvorkraft in kp, die Sie hier einstellen müssen. I) Erfassen Sie alle berechneten und vorgegebenen Werte in Tabellenform. J) Sie erhalten von Ihrem Betrieb gehärtete Gleitbahnen wegen angeblich fehlerhafter Härteangaben zurück. Gemessen hatten Sie an einem Werkstück 32 HRC und einem anderen 18 HRC. Wo liegt der mögliche Fehler? Wie können Sie ggf. Abhilfe schaffen? Vahlsing, 07/08/14
