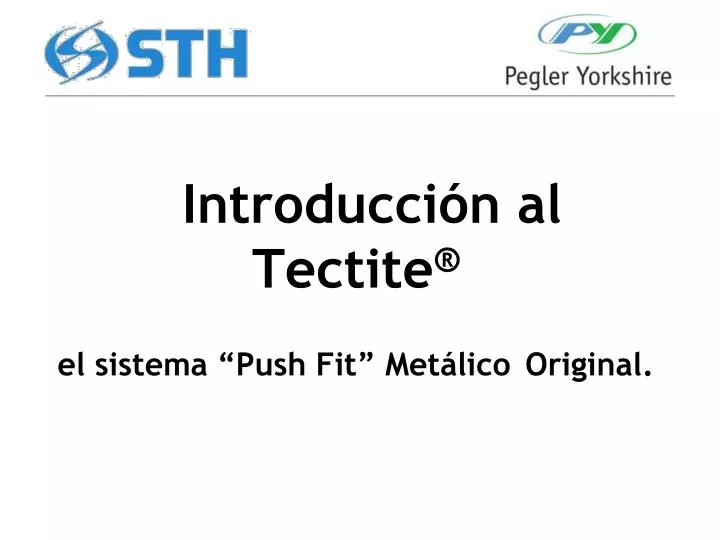

  1. Introducción al Tectite®el sistema “Push Fit” MetálicoOriginal.

  2. Tectite® El sistema Tectite hace las uniones más fáciles y rápidas que cualquier otro método de unión, con la mejor relación coste/eficiencia. Simplemente con un “push” y en segundos crea una unión perfecta. CARACTERÍSTICAS • Amplia Gama • Compatible con la mayoría de materiales de tubería • Cobre, Cobre cromado • PEX, PB • Acero Inoxidable y Acero al Carbono • Desmontable y No Desmontable • Amplia gama de Aplicaciones • Domésticas & Comerciales • Potable & No Potable • Calefacción & Refrigeración • Instalaciones de aire presurizado • Ahorro de tiempo de instalación medible • Completamente libre de calor en la unión – no necesidad de Llama • Paso Total sin obstrucciones • Experiencia Instalación 15 años - 30 años de Garantía • Certificaciones Internacionales • ISO 9001:2001 QMS

  3. Tectite® Gama Novedad SPRINT CLASSIC PRO 316 CARBON (+) • Low Profile • Non Demountable • Copper & DZR Brass fittings • Copper Tube, PB, PEX, CP Copper • H&C, CH, CW • Electrical Continuity • WRAS Approved • Demountable • DZR Brass fittings • Copper Tube, PB, PEX, CP Copper • H&C, CH, CW • WRAS Approved • Demountable • DZR Brass fittings • Copper Tube, PB, PEX, CP Copper, Carbon Steel • H&C, CH, CW • Enhanced Performance • Electrical Continuity • WRAS Approved • Demountable • 316 Stainless fittings • 316 System Tube, Copper,Carbon Steel • Potable Water in food processing and pharmaceutical industry • Electrical Continuity • WRAS Approved • Non Demountable • Galvanised Carbon Steel fittings • Xpress Carbon Steel tube and PlasticCoated Xpress Carbon Steel Tube • Unvented Closed circuit heating Chilled Water

  4. Tectite®Ventas Nac. 2011

  5. Tectite® Ventas Total Hasta ahora!!!!: + 100 millones de “Push Fittings” vendidos en los últimos 16 años. 66 millones Tectite / Sprint / … 44 millones Bajo Licencia

  6. Tectite® Segmentación UK Instalaciones SANITARIAS Calefacción SISTEMA COMPLETO Accesorios Tubo Válvulas

  7. Tectite® Fichas Técnicas

  8. Tectite® Ranges † 35-54 Nom: T 65ºC - P 10bar Max: T 90ºC - P 6bar ∆ PEX & PB to BS7291 Nom: T 65ºC - P 6bar Max: T 92ºC - P 3bar 1 Correctly assembled with BS EN 1057 Copper Tube 2Correctly assembled with BS EN 10312 Stainless Steel Tube 3 Correctly assembled with DIN 2394 Carbon Steel Tube 4 PEX Barrier Pipe manufactured to BS7291 Part 2

  9. Materiales • Cuerpo de Cobre • No Desmontable • Continuidad eléctrica Garantizada • Tamaños • 10mm a 28mm • Tubería • Cobre • Rango de Trabajo (con Tubo Cu) • -24oC = 20 bar; 30oC = 20 bar; 114oC = 10 bar • Aplicaciones habituales • Doméstico • Calefacción Central • Circuitos de agua caliente y fría sanitaria. • Brico, reparaciones rápidas

  10. Materiales • Cuerpo Latón DZR • Desmontable • Continuidad eléctrica No garantizada • Tamaños • 10mm a 28mm • Por encima de 28mm con Pro • Tuberías • Cobre • Plástico (PEX, PB y PERT) • Rango de Trabajo (con tubo de Cu) • -24oC = 16 bar; 30oC = 16 bar; 95oC = 6 bar • Aplicaciones habituales • Calefacción central • Agua sanitaria Caliente y Fría

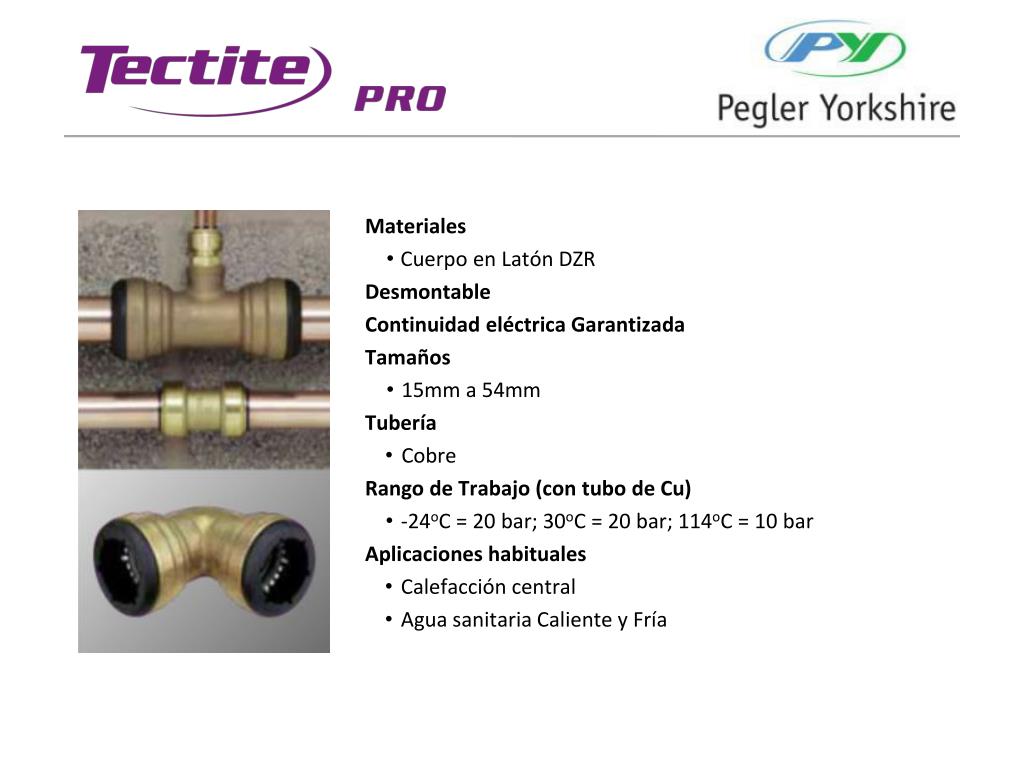

  11. Materiales • Cuerpo en Latón DZR • Desmontable • Continuidad eléctrica Garantizada • Tamaños • 15mm a 54mm • Tubería • Cobre • Rango de Trabajo (con tubo de Cu) • -24oC = 20 bar; 30oC = 20 bar; 114oC = 10 bar • Aplicaciones habituales • Calefacción central • Agua sanitaria Caliente y Fría

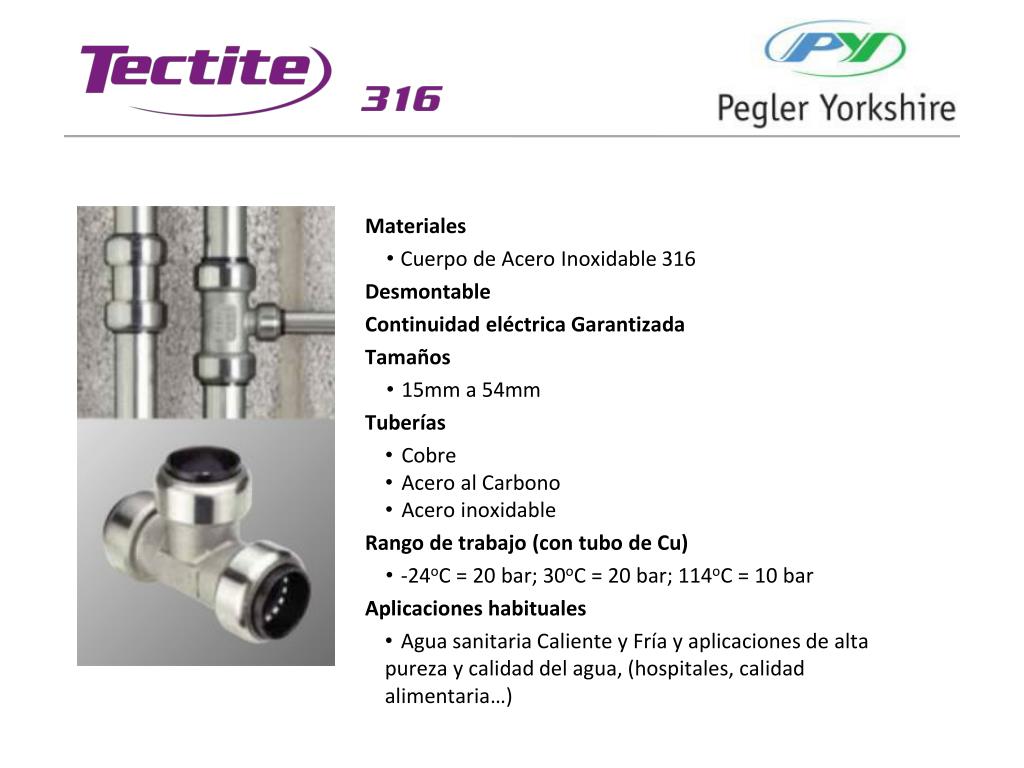

  12. Materiales • Cuerpo de Acero Inoxidable 316 • Desmontable • Continuidad eléctrica Garantizada • Tamaños • 15mm a 54mm • Tuberías • Cobre • Acero al Carbono • Acero inoxidable • Rango de trabajo (con tubo de Cu) • -24oC = 20 bar; 30oC = 20 bar; 114oC = 10 bar • Aplicaciones habituales • Agua sanitaria Caliente y Fría y aplicaciones de alta pureza y calidad del agua, (hospitales, calidad alimentaria…)

  13. Materiales • Cuerpo en Acero Galvanizado • Collar de soporte del tubo en PVDF • No Desmontable • Continuidad eléctrica Garantizada • Tamaños • 15mm a 54mm • Tubería • Acero al Carbono • Rango de Trabajo (con tubo de Cu) • -24oC = 20 bar; 30oC = 20 bar; 95oC = 10 bar • Aplicaciones habituales • Calefacción centralizada

  14. Tectite® Tecnología • Cuerpo Metálico • Corona dentada en Inoxidable 316 • Junta tórica en EPDM • “Rigidez en la Unión” • Diseño: 1º Corona dentada • Componentes de Polímeros para desmontaje o alineación • Testeado Extensiva e Intensivamente

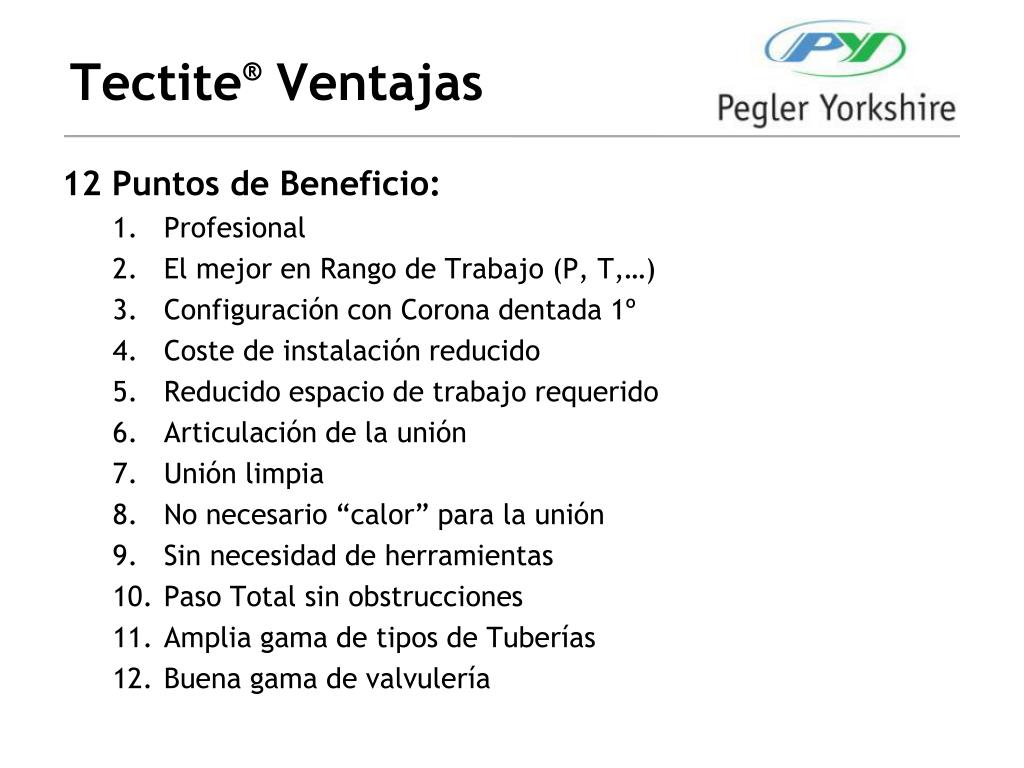

  15. Tectite® Ventajas 12 Puntos de Beneficio: • Profesional • El mejor en Rango de Trabajo (P, T,…) • Configuración con Corona dentada 1º • Coste de instalación reducido • Reducido espacio de trabajo requerido • Articulación de la unión • Unión limpia • No necesario “calor” para la unión • Sin necesidad de herramientas • Paso Total sin obstrucciones • Amplia gama de tipos de Tuberías • Buena gama de valvulería

  16. Tectite® Características

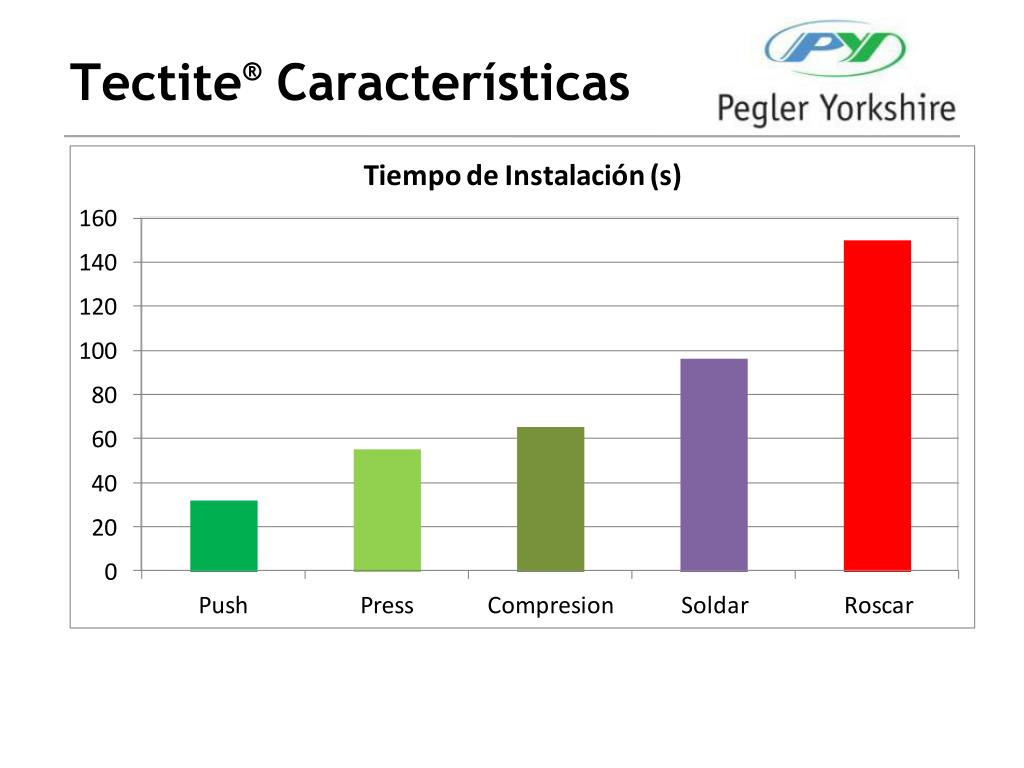

  17. Tectite® Características

  18. Tectite®Tiempo Instalación

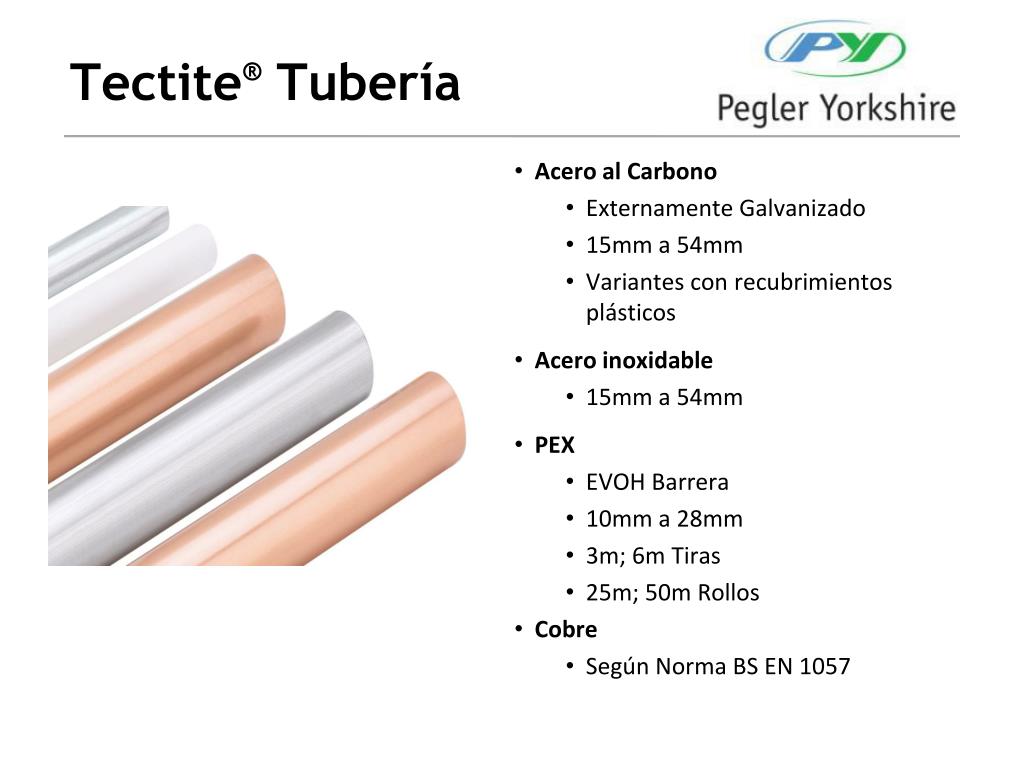

  19. Tectite® Tubería • Acero al Carbono • Externamente Galvanizado • 15mm a 54mm • Variantes con recubrimientos plásticos • Acero inoxidable • 15mm a 54mm • PEX • EVOH Barrera • 10mm a 28mm • 3m; 6m Tiras • 25m; 50m Rollos • Cobre • Según Norma BS EN 1057

  20. Tectite® Montaje • La preparación del corte del Tubo es CRÍTICA • Corte Perpendicular • Desbarbar & Chaflanar • Marcar profundidad de inserción • Alinear • “Push” Perpendicular • Tirar • TEST 30º- 45º 1mm

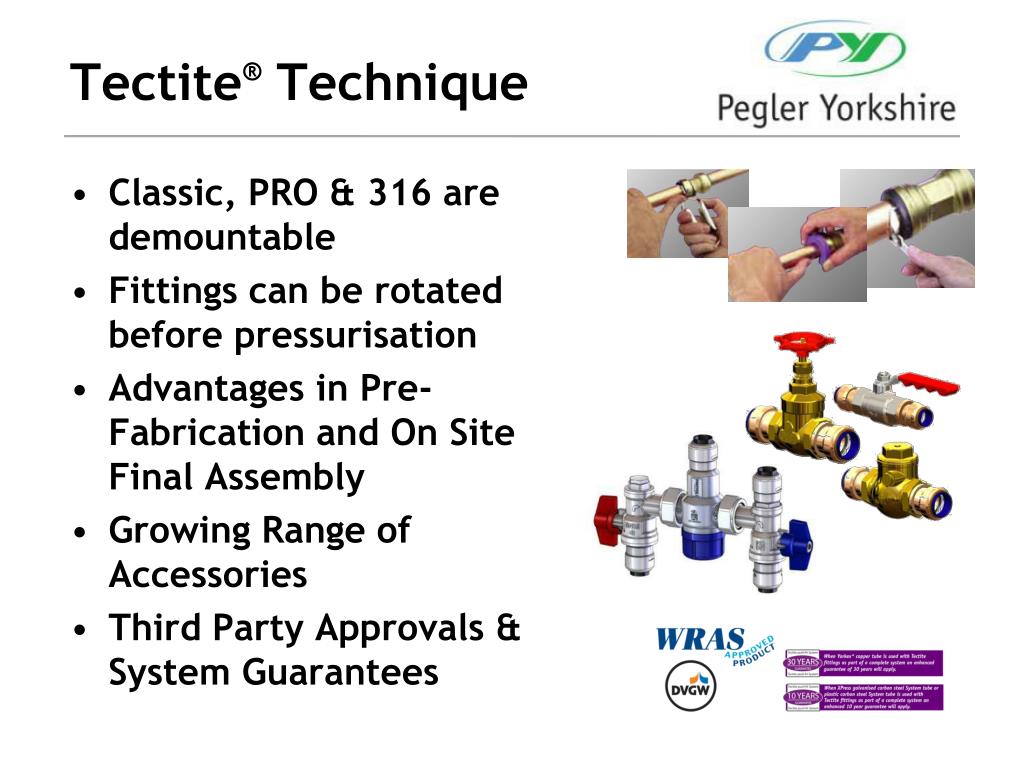

  21. Tectite® Technique • Classic, PRO & 316 are demountable • Fittings can be rotated before pressurisation • Advantages in Pre-Fabrication and On Site Final Assembly • Growing Range of Accessories • Third Party Approvals & System Guarantees

  22. PresentaciónTectite® CARBON Un nuevo material...

  23. Tectite® CARBON 1. COLLAR Guía el Tubo, facilita la unión y la hace más rígida 2. CLIP Garantiza la continuidad eléctrica 1 3. CORONA DENTADA Tecnología Tectite probada en campo 4. O RING Estanqueidad probada a largo plazo 6 5 5. GALVANIZADO Identificación en color ROJO 4 6. PERFIL LIGERO Fácil de aislar 2 3

  24. Tectite® CARBON • Collar • Resiste Inserciones en ángulo • Incrementa el éxito en la unión SPRINT Resistance to Angled Insertion (N) Βº CLASSIC CARBON

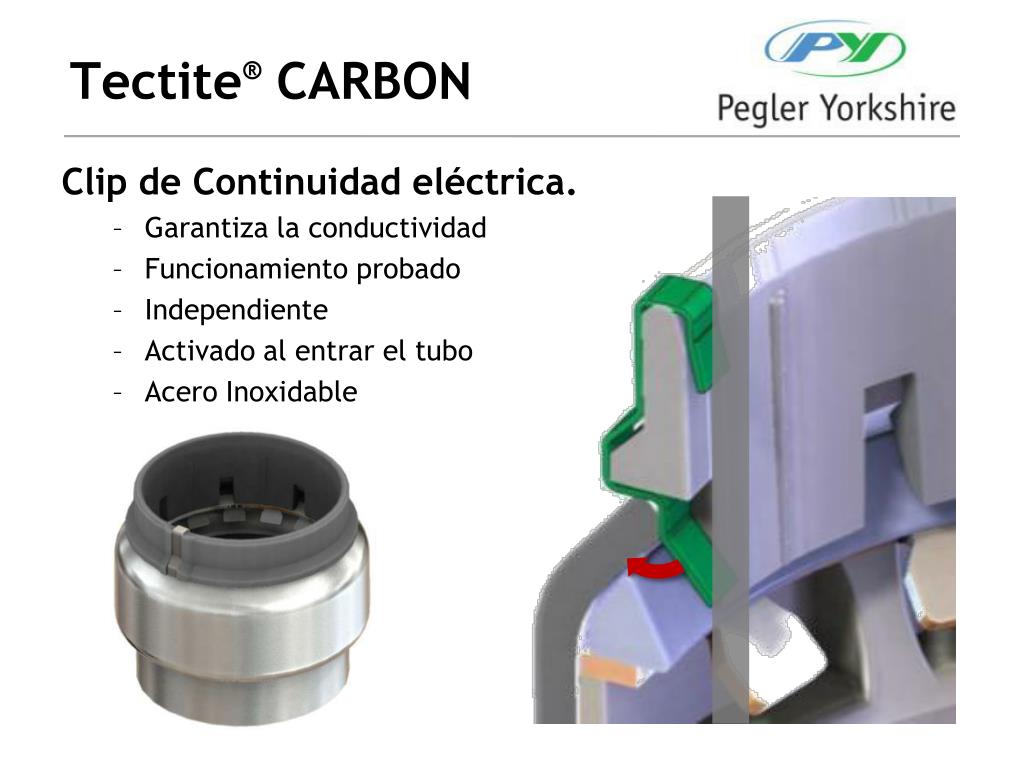

  25. Tectite® CARBON Clip de Continuidad eléctrica. • Garantiza la conductividad • Funcionamiento probado • Independiente • Activado al entrar el tubo • Acero Inoxidable

  26. Tectite® Carbon Aplicaciones Educación Escuelas, institutos, universidades Ocio Centros de deporte, campings, bungalós Centros públicos Edificios generales, prisiones Salud Hospitales, clínicas, residencias Comercial Oficinas, centros comerciales, tiendas Viviendas VPO, Comunidades, reforma, reparación

  27. Tectite® Ventajas clave Faster installation 5 times faster than screwed steel joints and 3 times faster than compression and solder joints - saves time, saves money. Ease of use Heat free jointing. No tools or adhesives required to make a joint. Lightweight with a clean bore for reduced flushing. High performance MAX Pressure of up to 20 bar. MAX Temperature of up to 114oC. MIN temperature of up to -24oC. 10 YEAR GUARANTEE Reliable System guarantees of up to 10 years if used with Pegler Yorkshire Carbon Steel System tube.**

  28. Tectite® CARBON Preparación del Tubo de Acero al Carbono • REMS CENTO MotorisedTubeCutting machine fittedwithPegler Yorkshire ProfiledCutting Wheel (76250) willcuttube and chamferitautomatically + =

  29. Tectite® CARBON Carbon Steel Pipe Preparation • Hard material so tube prep is paramount • Variety of Tools available to help • A fine toothed file can be used to debur and chamfer the end of steel tubes • Wipe the tube end clean and remove ALLswarf and debris before jointing • The S120 Chamfering Tool from the XPRESS range can be used to effectively debur and chamfer any pipe type • Alternate ends of the S120 have External and Internal deburring and chamfering blades • The NOGAdeburring system is available through Pegler Yorkshire. • These hand tools provide a quick deburring solution for smaller tubes • Available with internal & external chamfer blades

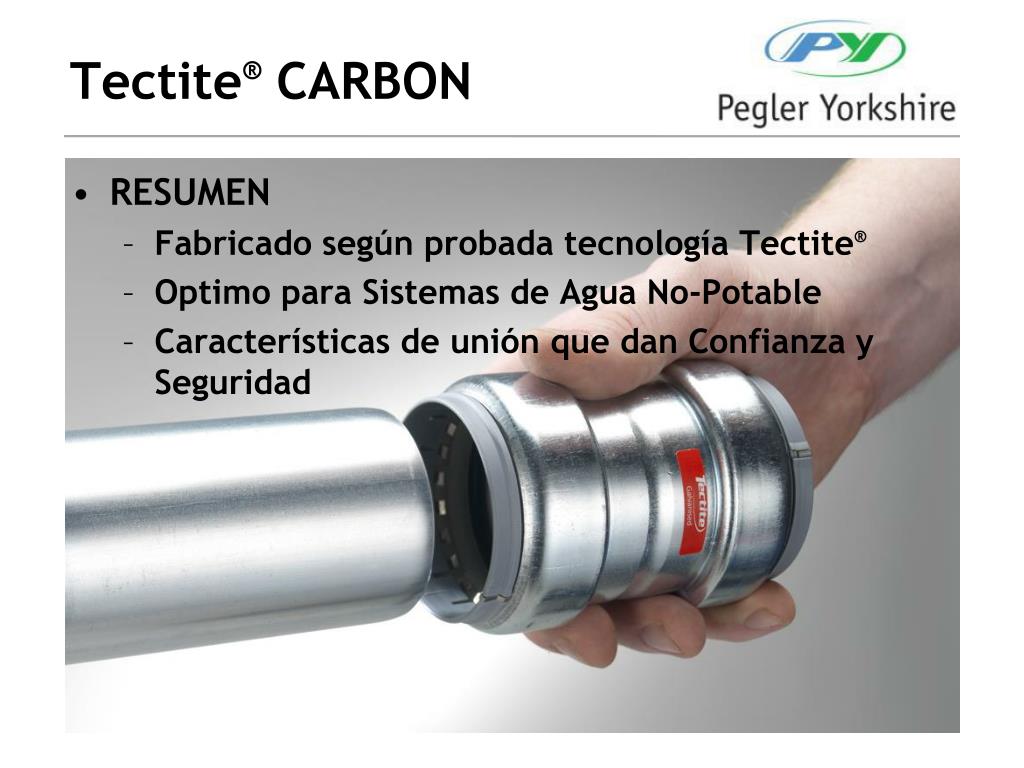

  30. Tectite® CARBON • RESUMEN • Fabricado según probada tecnología Tectite® • Optimo para Sistemas de Agua No-Potable • Características de unión que dan Confianza y Seguridad

  31. Tectite® Proyectos New Haywood Hospital Ort: Stoke-on-Trent - GB Tectite Sprint Kent & Canterbury Hospital Installateur: Crown House Ort: Canterbury – GB Tectite Advance Swindon Hospital Installateur Crown House Ort: Swindon – GB - Tectite Classic Glasgow General Infirmary Installateur: Buchanan P&M Ort– Glasgow, Scotland, GB Tectite 316 Fieldhead Hospital Ort: Wakefield – GB Tectite Advance New Roehamption Hospital Ort– Roehamption, London , GB Tectite Classic Truro Health Park Ort– Truro, Cornwall, GB Installateur: EIC 10,000 Tectite Advance Fittings Pembury Hospital Ort– Pembury, Kent GB Installateur: Crown House Tec 25,000 Tectite Advance Fittings

  32. Tectite® Proyectos Medway Maritime Hospital Ort: Maidstone Tectite Advance Stepping Hill Hospital Ort: Stockport – GB Tectite Classic Chase Farm Installateur: Emcor Ort: Barnet - GB Tectite Classic Fittings Tectite Sprint Fittings Barnet General Hospital Installateur: Emcor Ort: Barnet - GB 5,000 Tectite Advance Fittings

  33. Tectite® Proyectos Bearsden academy Glasgow, Scotland GB Tectite Advance Fittings für K&H Tectite Sprint Fittings für Sanitär Liverpool School of Tropical Medicine Ort: Liverpool – GB Tectite Classic Titus Salt SchOOL Installateur: Shepherd Engineering Shipley, Yorkshire, GB Tectite Advance Fittings Nottingham TRENT University Hilton Building Services Nottingham, GB Tectite Advance Fittings VILLAGE PREM HOTEL Installateur: Sias Building Services Leeds, GB Tectite Advance Fittings Hoole hall hotel Chester, GB Tectite Advance Fittings Dunblane hydro hotel Dunblane, Scotland GB Tectite Sprint Fittings Malmaison Hotel Installateur: Sparks Mechanical Heizungs Installation - Aberdeen, Scotland Tectite Advance, Classic & Sprint Fittings

  34. Tectite® Proyectos HAUS DER Märkischenindustrie Renovierung Installateur: J. Buschkämper Hagen, DE 2,500 Tectite Advance Fittings KomplexeInstallationsumständigkeiten

  35. Tectite® Proyectos Railhouse / piccadilly gate Installateur: Shepherd Engineering Services Manchester, GB Tectite Advance Fittings , Classic & Sprint Fittings

  36. Tectite® Proyectos Subsea 7 Offices Installateur: Sparks Mechanical Aberdeen, Scotland, GB Tectite Advance 10,500 Fittings , Classic & Sprint Fittings
