  1. TEMA 2. DISEÑO DE TUBERÍAS SIMPLES

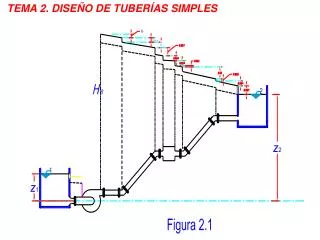

  2. Para un sistema de bombeo: ≈0 ≈0 Línea de cargas piezométricas o Línea de altura motriz o Línea de gradiente hidráulico o Línea de pendiente hidráulica

  3. Línea de energía o Línea de nivel energético o Línea de pendiente de energía o Línea de gradiente de energía VARIABLES INVOLUCRADAS Variables involucradas propiamente con la tubería:D, L, k Variables relacionadas con el fluido: , , Variables relacionadas con el esquema del sistema:Ki Variables relacionadas con la energía impulsora del fluido:z1-z2, HB, PB Otras variables: g, Q o V

  4. TIPOS DE PROBLEMAS (depende de la variable desconocida) Variables conocidas:D, Ki, H (o P), k, , , g, L Incógnitas:Q o V Revisión (comprobación) Variables conocidas:D, Ki, Q (o V), k, , , g, L Incógnitas:H o P Cálculo Variables conocidas: H (o P), Ki, Q (o V), k, , , g, L Incógnitas:D Diseño Variables conocidas:D, Ki, H o P,Q (o V), , , g, L Incógnitas: k Calibración

  5. Si el punto 2 corresponde a la salida de la tubería hay que considerar 3 situaciones: 1º. El término de la altura de velocidad desaparece 2º. Como consecuencia de lo anterior, el término de sumatoria de perdidas menores debe incluir un término de pérdidas por salida. 3º. La presión en la salida es igual a la atmosférica (presión manométrica nula)

  6. Por lo tanto la ecuación anterior quedaría como sigue: Ecuación 2.1

  7. Con la ecuación de Darcy-Weisbach: se tiene:

  8. y que: Con la ecuación de Colebrook-White:

  9. y con

  10. Variables conocidas:D, Ki, H (o P), , , , g, L Incógnitas:Q o V 1. Revisión (comprobación) Procedimiento: Leer Ki, H (o P), , , , g, L, E Suponer hf =z1 – z2 Calcular V con la ecuación 2.3 Calcular hfnueva con la ecuación 2.1 donde z1 es H ¿Es |hfnueva - hfvieja|  E ? NO, volver al paso 3 y calcular V nueva con la hfnueva Q = VA Ejemplo 2.1 Se desea calcular el caudal que puede ser movido a través de una tubería de PVC, de 300 mm de diámetro nominal y 730 m de longitud, que conecta dos tanques de abastecimiento de agua potable con una diferencia de nivel de 43.5 m. El diámetro real de la tubería es de 293 mm y su rugosidad absoluta es de 1.5 × 10-6 m. Todos los accesorios que forman parte del sistema, incluyendo la entrada y la salida, implican un coeficiente global de pérdidas menores Kide 11.8. El agua se encuentra a 20 C

  11. Leer Ki, H (o P), , , , g, L, E Suponer hf =z1 – z2 Calcular V con la ecuación 2.3 Calcular hfnueva con la ecuación 2.1 donde z1 es H ¿Es |hfnueva - hfvieja|  E ? NO, volver al paso 3 y calcular V nueva con la hfnueva Q = VA

  12. Variables conocidas:D, Ki, Q (o V), , , , g, L Incógnitas:H o P Cálculo Método de Newton-Raphson: Se debe tener una función g(x) que cumpla las siguientes condiciones especiales para que exista convergencia: 1ª. Debe existir un intervalo I = (a, b), de modo que para todo x perteneciente a I, la función g(x) esté definida y pertenezca a I, lo cual significa que g(x) se aplica a sí misma. En el caso de la ecuación de Colebrook-White, para que la función no estuviera definida se necesitaría que el logaritmo no estuviera definido, caso imposible, ya que todos los términos dentro de la función logaritmo son positivos. 2ª. La función de iteración g(x) tiene que ser continua en I. Nuevamente la función logaritmo cumple este requisito. 3ª. La función g(x) tiene que ser diferenciable en I y que la pendiente de g(x) sea siempre menor que 1 y mayor que -1. La función mencionada es en efecto diferenciable y su pendiente es siempre mayor que -1, llegando a ser en casos extremos (Re = 2000, /D = 0.00001) -0.0289. Para números de Reynolds grandes la pendiente de g(x) tiende a cero, lo cual es menor que 1. El método parte de la ecuación x = g(x), por tanto g(x) – x = 0

  13. El valor de la aproximación a la raíz de la ecuación en la iteración i + 1 se calcula con base en la aproximación de la iteración i de acuerdo con la ecuación: En la ec. de C-W: Con y

  14. Procedimiento: Leer /D, Re, semilla de f ¿ Es Re  2200 ? Sí; f = 64/Re (y fin del problema) No; entonces f1 = semilla de f ¿Es ? Sí; y fin del Método de N-R No; hacer xi+1 = xi y regresar al paso 5 hasta que se cumpla el paso 8 Ejemplo 2.2 En un sistema de riego localizado de alta frecuencia para un cultivo de cítricos es necesario mover un caudal de agua de 42 lts/s desde el sitio de toma a la planta de fertirrigación. Estos dos puntos se encuentran separados por una distancia de 970 m, estando la planta 16 m por encima de la toma. Si existe una tubería de PVC ( = 1.5  10-6 m) de 6 pulgadas de diámetro nominal, con un coeficiente global de pérdidas menores de 9.4, ¿cuál es la carga hidráulica que debe ser suministrada por la bomba en el sitio de la toma? Para agua  = 1.14  10-6 m2/s.

  15. Para una tubería de PVC de 6” de diámetro con RD de 21, el diámetro real es: D = 152.2 mm (de tablas ? como la anterior) Por tanto el área A de la tubería es:

  16. Procedimiento: • Leer /D, Re, semilla de f • ¿ Es Re  2200 ? Sí; f = 64/Re (y fin del problema) • No; entonces f1 = semilla de f • ¿Es ? Sí  y fin del Método de N-R • No  hacer xi+1 = xi y regresar al paso 5 hasta que se cumpla el paso 8

  17. EJEMPLO 2.3 En un sistema de riego localizado de alta frecuencia para un cultivo de cítricos se requiere mover un caudal de agua de 42 l/s desde el sitio de toma a la planta de fertirrigación. Estos dos puntos se encuentran separados por una distancia de 970 m, estando la planta 16 m por encima de la toma. Si existe una tubería de PVC ( = 1.5×10-6 m) de 150 mm de diámetro nominal, con un coeficiente global de pérdidas menores de 9.4, ¿cuál es la altura que debe ser suministrada por la bomba en el sitio de toma? ¿Cuál es la potencia? Para agua  = 1.14×10-6 m2/s.

  18. CÁLCULO DE LA CARGA O POTENCIA REQUERIDA. Variables conocidas: D, , Q(o V), Km, , , g, L,  Incógnita: H (o P) Procedimiento: 1º. Leer D, , Q, Km, , , g, L,  2º. Calcular V = Q/A: 3º. Calcular hm: 4º. Calcular Re y /D: 5º. Calcular f: 6º. Calcular hf con D-W: 7º. Calcular HB con la ecuación de la energía. 8º. Calcular la potencia de la bomba con 9º. Imprimir P. 10º. FIN.

  19. DISEÑO DE TUBERÍAS SIMPLES: Variables conocidas:H (o P), D, Dn, k, Qd, Km, , , g, L, , z2, E Incógnita:D

  20. Sea Vp = “velocidad de pérdida” (la velocidad que igualaría la sumatoria de las pérdidas menores y la altura disponible H. por lo tanto: Ecuación (2.5) Cuando se calcula la primera velocidad de pérdida, en las siguientes iteraciones esta velocidad se calcula de acuerdo con la siguiente ecuación 2.6. Ecuación (2.6)

  21. Metodología:

  22. EJEMPLO 2.3 La tubería de descarga de la planta de tratamiento de aguas residuales del municipio de Ubaté tiene una longitud de 150 m desde el inicio hasta el sitio de entrega en el Río Suta y por ella debe pasar un caudal máximo de 120 l/s. La altura mínima de operación es 2.2 m y en la tubería se tienen pérdidas menores por entrada (km = 0.5), por un codo (km = 0.8), por uniones (km=10×0.1=1) y por salida (km = 1). Calcular el diámetro requerido de la tubería comercial en hierro galvanizado si la temperatura del agua es 14°C. L = 150 m  = 0.00015 m Qd = 0.012 m3/s H = 2.2 m Km= 0.5+0.8+1.0+1.0 = 3.3  (14°C) = 999.3 kg/m3  (14°C) = 1.17×10-3 Pas  (14°C) = 1.17×10-6 m2 DATOS:

  23. EJEMPLO 2.4 Suponiendo que la planta de tratamiento de Ubaté se localiza a sólo 15 m del Río Suta, sitio de descarga, la tubería tendría un total de 17 m de longitud. Si las uniones fueran roscadas, las pérdidas menores serían: entrada (km = 0.5), un codo (km = 0.8), uniones (km= 4×0.5 = 2.0) y salida (km = 1.0). Calcular el diámetro de la tubería comercial de PVC requerido para la descarga. DATOS: L = 17 m = 0.00015 m Qd = 0.12 m3/s H = 2.2 m Km = 0.5+0.8+2.0+1=4.3 (14°C) = 1.17×10-6 m2/s

  24. SOLUCIÓN:

  25. PROCEDIMIENTO ALTERNATIVO Con D-W: Resolviendo para D:

  26. ECUACIÓN (1) Con la ecuación de continuidad: y con Por lo tanto: ECUACIÓN (2) Procedimiento: 1º. Se supone f (i.e. f = 0.015). 2º. Con la ecuación (1) resolver para D. 3º. Con esta D, calcúlese la ecuación (2) para Re. 4º. Encuéntrese /D. 5º. Con Re y /D encuéntrese f con la ecuación de Swamee 6º. Utilícese el nuevo valor de f y repítase el procedimiento a partir del paso 2.

  27. 7º. Cuando el nuevo f no cambia respecto al anterior todas la ecuaciones se satisfacen y el problema queda resuelto para el último D.

  28. CALIBRACIÓN DE TUBERÍAS SIMPLES. Con la ecuación de Darcy-Weisbach: Despejando f se tiene Ahora con la ecuación de Colebrook-White: Con algunas operaciones algebraicas en la ecuación de C-W se tiene:

  29. EJEMPLO 2.8 En la red del sistema de abastecimiento de agua de una ciudad se tiene una tubería de concreto con una longitud de 2.8 km, un diámetro de 1200 mm y un coeficiente global de pérdidas menores de 16.4. En una determinada condición de operación se mide un caudal de 3.72 m3/s y una caída en la altura piezométrica de 32 metros a lo largo de toda la longitud. Calcula la rugosidad absoluta de la tubería. El agua se encuentra a una temperatura de 14 °C Datos: L = 2800 m D = 1200 mm ∑K = 16.4 Qd = 3.72 m3/s H = 32 m n(14 °C) = 1.17 x 10-6m2/s

  30. SOLUCIÓN: Siguiendo el diagrama de flujo 6 se tiene Con la ecuación de Darcy-Weisbach: Despejando f se tiene Se calcula f con la ecuación (2.7)

  31. Ahora con la ecuación de Colebrook-White: Con algunas operaciones algebraicas en la ecuación de C-W se tiene: Se calcula k con la ecuación (2.8): k = 0.77
