Presentation Transcript
automatisation de l h mogramme

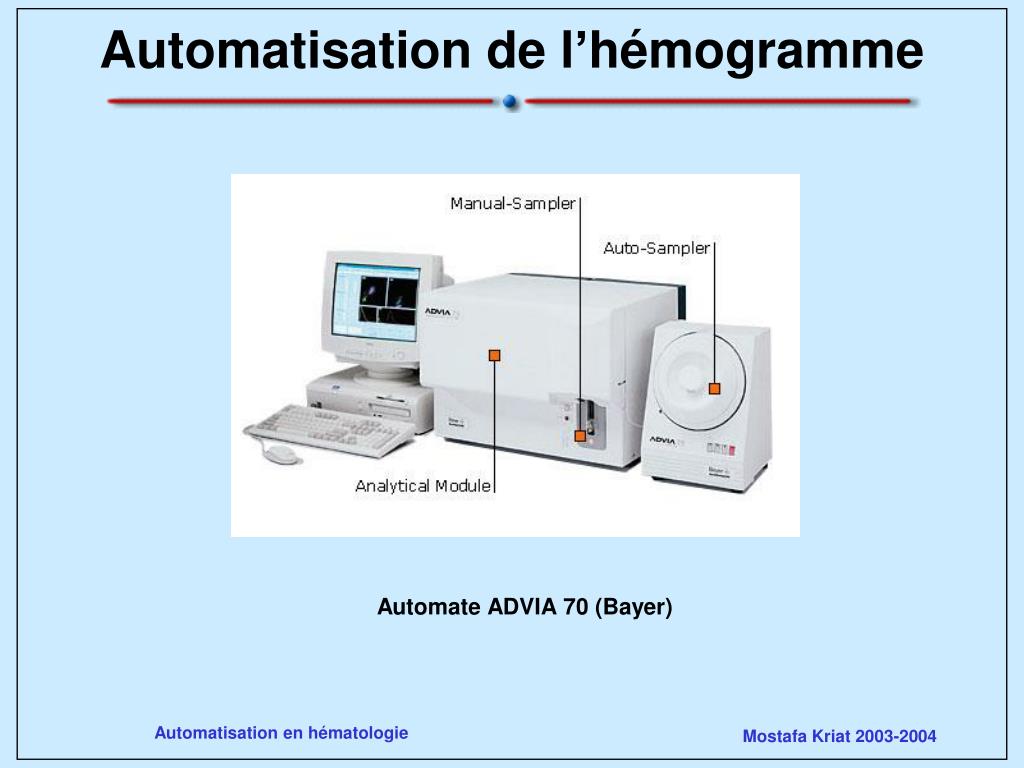

Automatisation de l’hémogramme

Automate ADVIA 70 (Bayer)

automate advia 70 bayer

Parameters

Precision (CV)

Linearity Range

WBC

2.0%

0.1 – 99.9 x 103/µL

RBC

1.2%

0.02 – 9.99 x 106/µL

HB

1.0%

1.5 – 22.5 g/dL

MCV

1.0%

30 – 150 fL

PLT

3.0%

10.0%

100 – 1,999 x103/µL10 – 99 x 103/µL

Automate ADVIA 70 (Bayer)

Technologie : variation d’impédance et détection optique

22 Paramètres

WBC, RBC, HB, HCT, MCV, MCH, MCHC, RDW

NEUT, LYMPH, MONO, EOS, BASO

PLT, MPV, PCT, PDW

Volume échantillon : 180 mL

Durée cycle : 52 sec

Nombre d’échantillon/heure : 70

les avantages inconv nients
Les avantages/inconvénients

Rapidité d’exécution et accélération du rythme des réponses aux cliniciens

Meilleure précision et meilleure reproductibilité

Confort du technicien (500 à 1000 hémogrammes/jour dans certains labo)

Coût des appareils et de l’entretien

Calibration et contôles réguliers et rigoureux

Coût humain ?

principes utilis s
Principes utilisés

La détection volumétrique

La détection optique

Combinaison des deux

d tection volum trique
Détection volumétrique

Inventé par Wallace Coulter en 1948

Numération / discrimination par seuil/ correction /construction d’histogrammes

d tection volum trique r sultats
Détection volumétrique : résultats

Altération des de la morphologie des GB

35-360 fL

WBC,LY,MO,GR

RBC,HGB,HCT,MCV,MCH,MCHC,RDC

24-260 fL

PLT,PCT,MPV,PDW

2-20 fL

1- Numération des GR/plaquettes et discrimination par seuil volumétrique

2- Numération des GB après lyse des GR

3- Dosage de l’hémoglobine par méthode colorimétrique

4- Calculs : hématocrite, CCMH, TCMH

5- Alarmes : agrégats plaquettaires, érythroblastes…

d tection optique
Détection optique

Lentille

Détecteur

Source

Filtre

Particule doit être sphérique

Diluant

Echantillon

Petit angle (1-6°) Diffraction

TAILLE

Grand angle (8-20°)

Diffusion (réfraction)

Contenu cellulaire

L’interruption du faisceau :

comptage des particules

La diffraction et la diffusion :

taille et contenu cellulaires

d tection optique8
Détection optique

Nombre

Contenu

Projection

Taille

Trois paramètres mesurés

nombre, taille, contenu

Diagramme à 3 dimensions

analyse des globules rouges
Analyse des Globules rouges

l’hémoglobine

Contenu cellulaire analysé

Nuage de répartition taille =f(Hb)

Répartition GR =f(V) : normocytose, microcytose ou macrocytose

Répartition GR =f(Hb) : hypochrome ou hyperdense

CV-GR : degré d’anisocytose

Calcul de TGMH et CCMH

analyse des globules blancs

Sang (12 ml)

Lyse des GR

Réaction peroxydasique

Chromogène + substrat

Lymphocytes :

Monocytes :

Neutrophiles :

Eosinophiles :

Analyse des Globules blancs

Contenu cellulaire analysé :

les myélopyroxydases

enzymes contenus dans les granulations primaires azurophiles des polynucléaires et de leurs précurseurs

-

+

+++

++++

analyse des globules blancs11
Analyse des Globules blancs

LUC

Nombre

N

Mo

PEROX

Taille

L

E

débris

Lymphocytes hyperactivés, blastes, plasmocytes, prolymphocytes

LUC (large unstained cells)

analyse des noyaux

Sang (12 ml)

Monolobés

Blastes

Analyse des noyaux

Canal baso-lobularité

Lyse des GR, plaquettes, leucocytes

Sauf les BASO

Degré de segmentation

Densité

chromatinienne

Analyses

Baso

Polylobés
