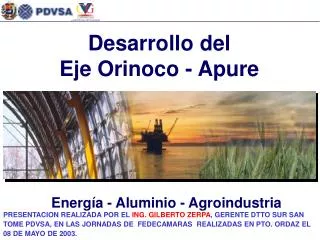

slide1

Desarrollo del

Eje Orinoco - Apure

Energía - Aluminio - Agroindustria

PRESENTACION REALIZADA POR EL ING. GILBERTO ZERPA, GERENTE DTTO SUR SAN TOME PDVSA, EN LAS JORNADAS DE FEDECAMARAS REALIZADAS EN PTO. ORDAZ EL 08 DE MAYO DE 2003.

contenido
Contenido
  • Desarrollo integral del país
  • Internalización del gas
  • Uso de la Orimulsión
  • Desarrollo del Aluminio
  • Plan Ferroviario
  • Desarrollo armónico de la agricultura
  • Propuesta organizativa del proyecto
slide3

Desarrollo integral del país

Crecimiento Económico

Comunidad

Industria

  • Sector energético
  • Sector aluminio
  • Sector Agropecuario
  • Empresas de servicios
  • Puertos
  • Ferroviario
  • Viviendas
  • Vialidad
  • Educación
  • Salud
  • Servicios básicos
  • Soberanía

Nivel de vida, seguridad

Imagen

slide4

Desarrollo integral del país

Crecimiento Económico

Energía - Aluminio - Agroindustria

Coexistencia sin exclusión para el desarrollo integral del país

slide5

Desarrollo integral del país

Desarrollo del Eje Orinoco - Apure

Diversificar la economía

Mejor uso del territorio nacional

venezuela de noche
Venezuela de noche

Desarrollo integral del país

> 2,0 MM Habitantes

< de 2,0 MM Habitantes

internalizac n del gas
Internalizacíón del Gas
  • El gas: Combustible para termoelectricidad
internalizaci n del gas
Internalización del Gas
  • Objetivos:
    • Generar termoelectricidad con base en la producción de gas natural del campo Yucal – Placer.
    • Energizar los estados:
      • Guárico
      • Cojedes
      • Barinas
      • Apure
internalizaci n del gas1
Internalización del Gas
  • Estrategias Específicas:
    • Implementar un plan termoeléctrico que asegure un mercado que internalice el uso del gas natural del campo Yucal - Placer como contribución al desarrollo sustentable del país, sobre todo de regiones como la del Eje Orinoco-Apure.
  • Propiciar un mercado de negocios para el consumo de termoelectricidad con base en el gas natural y promover la participación estatal, privada y mixta en este negocio.
slide10

Internalización del Gas

Reservas Probadas de Gas (TPC)

1977

Rusia

742

Irán

250

Qatar

205

E.A.U.

186

Arabia Saudita

164

EUA

7-Venezuela

146

128

Argelia

110

Nigeria

110

Irak

slide11

1.25

0.95

$´98 / MMBTU

MARACAIBO

CARACAS

VALENCIA

PLC

1.05

1.05

0.55

1.25

0.60

0.50

BARQUISIMETO

0.60

0.60

1.45

0.70

ANACO

PTO ORDAZ

0.55

0.70

Precios de Transición, alcanzados en 1998

Costo de Desarrollo a L/P, a alcanzarse en el 2000 (*)

(*) Gaceta Oficial de Venezuela # 36576, del 6/11/98

Internalización del Gas

Política de Precio del Gas Metano

(FUENTE: PDVSA)

internalizaci n del gas2
Internalización del Gas
  • Mejora de la actual distribución energética
    • Aprovechar la ubicación estratégica y las reservas cuantificadas de gas del Campo Yucal – Placer, para atender los requerimientos de la región.
slide13

2

Coro

5

Maracaibo

Caracas

3

1

Maturín

4

San Tomé

Barinas

Río Orinoco

1 PLATAFORMA DELTANA

2 CUENCA CARUPANO

3 FLANCO CORD. LA COSTA

/ YUCAL PLACER ( )

4 BARRANCAS

5 NORTE DE AMBROSIO

0

100

Km

Metano en Estratos Carboníferos

Internalización del Gas

Áreas prospectivas para la producción de Gas noAsociado

(FUENTE: PDVSA)

Anaco

internalizaci n del gas3
Internalización del Gas
  • Campo Yucal - Placer
    • Ubicación: zona septentrional del Estado Guárico
    • Extensión del yacimiento: 600 km2
    • Reservas:
        • Probadas: 2,1 TPC
        • Probables: 9,0 TPC
    • Yacimientos principales:
        • Roblecito
        • La Pascua
    • No de pozos: 29
    • Tiempo de explotación: 5 años
    • Estado actual del campo: 8 años suspendido
slide15

Internalización del Gas

Efectos de la actual distribución energética en Venezuela

Paraguaná

Margarita

Maracaibo

Maracay

Caracas

Jose

Barquisimeto

Valencia

Maturín

Anaco

El Tigre

Región del país con

escasa atención

energética

Puerto Ordaz

Capacidad: 2600 MMSPCD

Longitud: 5000 kms

internalizaci n del gas4
Internalización del Gas
  • Generación de termoelectricidad:
    • Sub-sistema I
      • Termoeléctricas (180 MW):
        • San Juan de los Morros 100
        • El Baúl 15
        • Arismendi 15
        • Puerto de Nutrias 50
    • Sub-sistema II
      • Termoeléctrica (180 MW):
        • Cabruta
slide17

Internalización del Gas

Generación de termoelectricidad:

360 MW

  • San Juan de Los Morros
  • El Baúl
  • Arismendi
  • Puerto de Nutrias
  • Cabruta
slide18

Paraguaná

Margarita

Maracaibo

Maracay

Caracas

Jose

Termoeléctrica

S.J. Morros

Barquisimeto

Termoeléctrica

El Baúl

Maturín

Anaco

Termoeléctrica

Pto de Nutrias

Termoeléctrica

Arismendi

El Tigre

Región del país con

escasa atención

energética

Puerto Ordaz

HAMACA

Orimulsión

Termoeléctrica

Cabruta

Internalización del Gas

Propuesta de Gasoductos, Oriductos y Termoeléctricas

slide19

Paraguaná

Margarita

Maracaibo

Maracay

Caracas

Jose

Termoeléctrica

S.J. Morros

Barquisimeto

Maturín

Termoeléctrica

El Baúl

Anaco

Termoeléctrica

Pto de Nutrias

El Tigre

Termoeléctrica

Arismendi

Región del país con

escasa atención

energética

HAMACA

Orimulsión

Puerto Ordaz

Termoeléctrica

Cabruta

2000 MW

¿?

Internalización del Gas

Propuesta complementaria de Gasoductos, Oriductos y Termoeléctricas

plan ferroviario
Plan ferroviario
  • El gas: insumo para el plan ferroviario
slide21

Sistemas Ferroviarios:

Central

Centro Occidental

Oriental

Occidental

Corto plazo

Mediano y largo plazo

Plan Ferroviario

uso de la orimulsi n
Uso de la Orimulsión
  • Insumo alternativo para el desarrollo endógeno
slide23

Ubicación Faja Petrolífera del Orinoco

Uso de la Orimulsión

Alta disponibilidad de reservas probadas de crudos pesados.

uso de la orimulsi n1
Uso de la Orimulsión
  • Importancia
    • Fuente energética limpia y de bajo costo.
    • Sustituto del Gasóleo y Carbón.
    • Fuente de divisas.
    • Tecnología Venezolana.
    • Con demanda internacional insatisfecha.
slide25

Desarrollo del Aluminio

Desarrollo del Aluminio en el Eje Orinoco - Apure

Arranque modular

slide26

Desarrollo del Aluminio

3,000,000

7.0

6.0

2,500,000

5.0

2,000,000

4.0

Participación de Venezuela en producción mundial (%)

1,500,000

Capacidad instalada ( t / año )

3.0

1,000,000

2.0

500,000

1.0

0

0.0

1970

1975

1980

1985

1990

1995

2000

2005

2010

2015

2020

Mercado mundial del aluminio:

VENEZUELA

  • Crecimiento Mundial:

 4.9 %

  • Meta Venezuela:

 3 MMt/año

  • Ventas Venezuela:

 6 MMM$/año

slide27

Desarrollo del Aluminio

CABRUTA

Ventajas comparativas del Eje Orinoco – Apure

EN EL CORAZÓN DE VENEZUELA

Puerto Ordaz

  • Cercanía a minas de bauxita
  • Cercanía a transformadores
  • Cercanía a reservas de coque de petróleo
  • Disponibilidad energética

Los Pijiguaos

UNA NUEVA PUERTO ORDAZ

slide28

Desarrollo del Aluminio

Alúmina

Aluminio

Región

Prod. Act. (t/año)

Prod. Plan. (t/año)

Prod. Act. (t/año)

Prod. Plan. (t/año)

Bauxilum

2.000.000

3.000.000

---

---

Alcasa

---

---

210.000

420.000

Venalum

---

---

430.000

850.000

Eje Orinoco -Apure

0

3.500.000

0

1.730.000

Total País

6.500.000

3.000.000

Plan global para el Aluminio

slide29

Desarrollo del Aluminio

Alúmina

Requerimientos del Plan

Región

Prod. Act. (t/año)

Prod. Plan. (t/año)

Electricidad (GWh año)

Gas (MM m3/año)

Soda Cáustica (t/año)

Cal

(t/año)

Bauxilum

2.000.000

3.000.000

710

815

240.000

105.000

Eje Orinoco-Apure

0

3.500.000

825

1.000

280.000

122.500

Total País

6.500.000

1.535

1.815

520.000

227.500

Plan global para el Aluminio

slide30

Desarrollo del Aluminio

Aluminio

Requerimientos del Plan

Región

Prod. Act. (t/año)

Prod. Plan. (t/año)

Electricidad (GWh año)

Gas (MM m3/año)

Coque (t/año)

Brea

(t/año)

Alcasa

210.000

420.000

6.800

85

142.800

25.200

Venalum

430.000

850.000

13.700

170

289.000

51.000

Eje Orinoco-Apure

0

1.730.000

28.000

350

588.200

103.800

Total País

3.000.000

48.500

605

1.020.000

180.000

Plan global para el Aluminio

desarrollo del aluminio
Desarrollo del Aluminio
  • Otros efectos del plan global
    • Utilización del Azufre, Vanadio, Níquel & Galio
    • Ahorro aprox. 70 MM$/año en transporte de bauxita

AL INSTALAR UNA PLANTA DE ALUMINA Y ALUMINIO EN CABRUTA

      • Ese ahorro se puede utilizar para Fondo de Financiamiento a Cooperativas
        • Sin intereses (i= 0%)
        • Equivalente a préstamo de VP = 2.033 MM$ (iaca:10% - 10 años)
desarrollo del aluminio1
Desarrollo del Aluminio
  • Otros efectos del plan global
    • Financiamiento internacional mitigando riesgo país

Clientes Extranjeros

Planta de Orimulsión

Aluminio

US$

Electricidad

Electricidad

Bauxita

Cuentas por cobrar futuras

Gas

Yucal-Placer

Termoeléctricas

Bauxita

Aluminio

Bs.

Bs.

Bs.

Bs.

Proyecto

US$ para pago de intereses & capital del préstamo y remanente para Empresa de Aluminio

US$

Fideicomiso

en el exterior

Préstamo Sindicado/Inversionistas

slide33

Desarrollo del Aluminio

CABRUTA

Fase I: Esquema de ampliación modular

Puerto Ordaz

  • Primer módulo de 70.000 toneladas/año
  • Dos módulos adicionales de 70.000 toneladas/año c/u
  • Producción total 210.000 toneladas/año

Los Pijiguaos

slide34

Desarrollo del Aluminio

Potencia:

117MW

Energía:

970 GWh/año

Primera etapa 70.000 t/año

Alúmina

137.000 t/año

Suministrada por Bauxilum

Suministrada por planta termoeléctrica.

Ánodos

45.000 t/año

Tecnología

Suministrados por Carbonorca

Suministrada por Venalum

Requerimientos iniciales

desarrollo del aluminio2
Desarrollo del Aluminio
  • Impacto económico del primer módulo
    • Inversión de 200 MM US$.
    • Generación de 3.000 empleos temporales durante su construcción.
    • Generación de 500 empleos permanentes y > 2.000 empleos indirectos.
    • Reactivación de la economía local.
    • Generación de > 100 MM US$ anuales, por ventas de aluminio.
desarrollo arm nico de la agricultura
Desarrollo armónico de la agricultura
  • Coexistencia sin exclusión de la agroindustria
desarrollo arm nico de la agricultura1
Desarrollo armónico de la agricultura
  • Desarrollo agrícola
    • En armonía con la actividad petrolera
      • Decreto 1.066 como Marco Legal
    • Aplicar la eficiencia y la disciplina de PDVSA en función de la siembra del petróleo
      • “El Agro en marcha para Sembrar el Petróleo”...
desarrollo arm nico de la agricultura2
Desarrollo armónico de la agricultura
  • Cuatro lineamientos:
    • Inmerso en el concepto de “Democracia Participativa y Protagónica”.
    • Contribución a la independencia alimentaria y a la agricultura sustentable.
    • Materialización del desarrollo endógeno apalancado por PDVSA-CVG.
    • Materialización de la “Siembra del Petróleo”.
desarrollo arm nico de la agricultura3
Desarrollo armónico de la agricultura
  • Principio base:
  • “Interacción armonizada con la actividad petrolera”
  • Reactivar/proyectar actividad agrícola

Como plataforma de soporte de las demás actividades productivas de la zona (sinergia agro-petrolera).

  • Garantizar el desarrollo sustentable/autosostenible

Toda la zona impactada por explotación petrolera (Faja) en el ámbito del eje Orinoco-Apure en función del desarrollo integral del país.

desarrollo arm nico de la agricultura4
Desarrollo armónico de la agricultura
  • Fortalezas
    • Factibilidad de uso de tierras agrícolas desarrollables.
    • Recursos acuíferos abundantes (de los más grandes del mundo).
    • Ubicación estratégica con acceso a puertos fluviales, marítimos y aeropuertos.
desarrollo arm nico de la agricultura5
Desarrollo armónico de la agricultura
  • Principio rector
    • Motivar la desconcentración de las grandes ciudades para mejorar la calidad de vida, y alcanzar en el área:
        • Crecimiento industrial.
        • Crecimiento agrícola.
        • Generación de empleo.
desarrollo arm nico de la agricultura6
Desarrollo armónico de la agricultura
  • Proyectos formulados
        • Frutales
          • Patilla, melón, parchita
          • Guayaba, mango, limón
          • Merey
        • Leguminosas
          • Caraotas y frijoles
        • Caña de azúcar
        • Oleaginosas
          • Maní
desarrollo arm nico de la agricultura8
Desarrollo armónico de la agricultura

Inversión inicial

Valor bienes

(MMBs)

recuperables (MMBs)

Reactivación agroindustrial

1.000

2.000.000

Siembra piloto

Segunda fase

Inversión inicial

Recursos a generar

(Has)

(Has)

(MMBs)

(MMBs)

Maíz y sorgo

1.000

50.000

2.645

25.000

Algodón

1.000

70.000

900

42.000

Arroz

500

20.000

600

140.000

  • Proyectos en vías de formulación
        • Maíz y sorgo
        • Algodón
        • Arroz
        • Soya
slide45

Propuesta organizativa del proyecto

Gobierno Central, Estadales y Municipales

Estructura organizativa

Participación Privada

slide48

Energizando a Venezuela

Desarrollo del

Eje Orinoco - Apure

Energía - Aluminio - Agroindustria
