ระบบเครือข่าย คอมพิวเตอร์

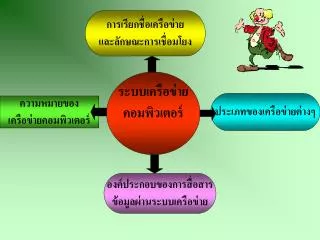

การเรียกชื่อเครือข่ายการเรียกชื่อเครือข่าย และลักษณะการเชื่อมโยง ระบบเครือข่าย คอมพิวเตอร์ ประเภทของเครือข่ายต่างๆ ความหมายของ เครือข่ายคอมพิวเตอร์ องค์ประกอบของการสื่อสาร ข้อมูลผ่านระบบเครือข่าย

ความหมายของเครือข่ายคอมพิวเตอร์ความหมายของเครือข่ายคอมพิวเตอร์ คือการนำเอาเครื่องคอมพิวเตอร์ตั้งแต่ 2 เครื่องมาเชื่อมต่อเข้าด้วยกัน โดยอาศัยสายเคเบิลเชื่อมระหว่างพอร์ดเครื่องพิมพ์ในการรับส่ง แฟ้มข้อมูลระหว่างกันหรืออุปกรณ์ต่าง ๆ ร่วมกันได้

กฏเกณฑ์การทำงานภายใต้พื้นฐานเดียวกันกฏเกณฑ์การทำงานภายใต้พื้นฐานเดียวกัน ของเครื่องคอมพิวเตอร์ในระบบเครือข่าย 1. ข้อมูลที่ส่งและรับจะต้องถูกต้องและไม่สูญหาย 2. สามารถจำแนกข้อมูลที่ถูกส่งไปยังเครื่องคอมพิวเตอร์เครื่องใดได้ 3. สามารถแยกแยะเครื่องคอมพิวเตอร์ทั้งหมดในระบบได้ 4. มีมาตรฐานการตั้งชื่อและบ่งชี้ได้ชัดเจน

องค์ประกอบของการสื่อสารข้อมูลผ่านระบบเครือข่ายองค์ประกอบของการสื่อสารข้อมูลผ่านระบบเครือข่าย ผู้ส่ง(Sender) ผู้รับ(Receiver) ตัวกลางส่งข้อมูล ผู้รับ ผู้ส่ง

ทำไม ต้องสร้างเครือข่ายคอมพิวเตอร์ 1. เพิ่มประสิทธิภาพในการใช้งานร่วมกัน 2. ให้ข้อมูลได้จำนวนมากในเวลาเดียวกัน 3. แลกเปลี่ยนความคิดเห็นได้หลากหลาย 4. เก็บข้อมูลที่สำคัญในศูนย์ข้อมูลส่วนกลาง 5. ลดความซับซ้อนของอุปกรณ์หรือใช้อุปกรณ์ร่วมกัน 6. มีความรวดเร็วในการสื่อสารข้อมูล

ประเภทของเครือข่ายคอมพิวเตอร์ประเภทของเครือข่ายคอมพิวเตอร์ แบ่งออกเป็น 3 ประเภทดังนี้ LAN WAN MAN

เครือข่ายบริเวณเฉพาะที่LAN(Local Area Network) 1. เป็นเครือข่ายระยะใกล้ ใช้ภายในสำนักงานอาคารเดียวกัน 2. การเชื่อมต่อใช้สายเคเบิล สายโคแอกซ์ หรือสายใยแก้ว ช่วยเพิ่มประสิทธิภาพ การทำงานและใช้อุปกรณ์ต่าง ๆ ร่วมกันได้ 3. ใช้ในโรงเรียน มหาวิทยาลัย บริษัท ห้างร้าน

เครือข่ายบริเวณนครหลวงเครือข่ายบริเวณนครหลวง MAN(MetropolitanArea Network) 1. เป็นเครือข่ายในเขตเมืองเดียวกัน 2. เป็นเครือข่ายขนาดกลางอำนวยความสะดวก ให้แก่ประชาชนของเมืองนั้นหรือเขตการปกครองนั้น 3. ดังเช่น เครือข่ายของรัฐต่าง ๆ ในอเมริกา

เครือข่ายบริเวณกว้าง WAN( Wide Area Network) 1. เป็นเครือข่ายระยะไกลครอบคลุมทั้งประเทศ ระหว่างประเทศ หรือทั่วโลก 2. ตัวกลางในการสื่อสาร ดาวเทียม สายใยแก้วนำแสง หรือคลื่นไมโครเวฟ 3. เครือข่ายประเภทนี้คือเครือข่ายอินเทอร์เน็ต

การเชื่อมโยงเครือข่ายคอมพิวเตอร์การเชื่อมโยงเครือข่ายคอมพิวเตอร์ มีองค์ประกอบหลัก 2 ส่วนคือ 1. ฮาร์ดแวร์หรือเครือข่ายเชิงกายภาพหรืออุปกรณ์เครือข่ายได้แก่ สายนำสัญญาณแผงวงจรเครือข่ายเครื่องคอมพิวเตอร์และ อุปกรณ์อื่น ๆ ในการรับ-ส่งข้อมูล 2. ซอฟต์แวร์ที่กำหนดกฎเกณฑ์ในการจัดการเกี่ยวกับอุปกรณ์ ให้สามารถทำงานร่วมกันได้อย่างมีประสิทธิภาพ

1. ฮาร์ดแวร์หรือเครือข่ายเชิงกายภาพ(PhysicalNetworking) ลักษณะการเชื่อมต่อเครือข่ายเชิงกายภาพแบ่งได้เป็น 4 แบบ 1. การเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบBUSTopology 2. การเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบStar Topology 3. การเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบRingTopology 4. การเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบTreeTopology

การเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบBUSTopologyการเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบBUSTopology Computer Server Workstation Workstation Workstation Workstation

การเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบStar Topology Workstation Workstation Workstation Hub Workstation Computer Server Workstation Workstation

การเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบRingTopologyการเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบRingTopology Client หรือWorkstation ClientหรือWorkstation Computer Server Ring สื่อการเรียนการสอนวิชาการงานอาชีพและเทคโนโลยี(คอมพิวเตอร์)จัดทำโดย..คุณครูพิมพ์นิภา รัตน์ประโลมศูนย์การเรียนการสอนคอมพิวเตอร์ โรงเรียนหอวัง

การเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบTreeTopologyการเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบTreeTopology Server Hub Hub Hub Hub Workstation Workstation Workstation สื่อการเรียนการสอนวิชาการงานอาชีพและเทคโนโลยี(คอมพิวเตอร์)จัดทำโดย..คุณครูพิมพ์นิภา รัตน์ประโลมศูนย์การเรียนการสอนคอมพิวเตอร์ โรงเรียนหอวัง

2. ซอฟต์แวร์หรือส่วนการจัดการเครือข่ายเชิงตรรกะ เป็นซอฟต์แวร์ควบคุมการถ่ายโอนข้อมูลของเครื่องคอมพิวเตอร์เครื่องบริการ(Server)และ เครื่องรับบริการ(Client) ให้ทำงานร่วมกันได้อย่างมีประสิทธิภาพ ภายใต้มาตรฐานเดียวกัน สื่อการเรียนการสอนวิชาการงานอาชีพและเทคโนโลยี(คอมพิวเตอร์)จัดทำโดย..คุณครูพิมพ์นิภา รัตน์ประโลมศูนย์การเรียนการสอนคอมพิวเตอร์ โรงเรียนหอวัง

ประเภทของเครื่องคอมพิวเตอร์ภายในเครือข่ายคอมพิวเตอร์ประเภทของเครื่องคอมพิวเตอร์ภายในเครือข่ายคอมพิวเตอร์ จำแนกได้เป็น 4 ประเภท ดังนี้... 1. เซิร์ฟเวอร์ (Server) เป็นเครื่องคอมพิวเตอร์ที่ทำหน้าที่ให้บริการต่าง ๆ 2. เวิร์กสเตชัน (Workstation) เป็นเครื่องคอมพิวเตอร์ทั่วๆไปที่สามารถ ประมวลผลข้อมูลต่าง ๆได้ 3.ไคลเอนต์(Client) เป็นเครื่องคอมพิวเตอร์ที่มีการเรียกใช้ข้อมูลจากเซิร์ฟเวอร์ 4.เทอร์มินัล (Terminal) เป็นอุปกรณ์ที่ประกอบด้วย จอภาพ แป้นพิมพ์ และอุปกรณ์อื่น ๆ เทอร์มินัลไม่สามารถประมวลผลข้อมูลได้ด้วยตนเอง แต่ใช้การ สื่อสารข้อมูลกับเซิร์ฟเวอร์ให้ทำการประมวลผลและส่งผลข้อมูลปรากฎบนจอภาพได้ สื่อการเรียนการสอนวิชาการงานอาชีพและเทคโนโลยี(คอมพิวเตอร์)จัดทำโดย..คุณครูพิมพ์นิภา รัตน์ประโลมศูนย์การเรียนการสอนคอมพิวเตอร์ โรงเรียนหอวัง

การสื่อสารข้อมูล data communication ขั้นตอน 1. ขั้นตอน 2. ขั้นตอน 3. ขั้นตอน 4. .......... ขั้นตอน 1. ขั้นตอน 2. ขั้นตอน 3. ขั้นตอน 4. .......... ข้อมูล สื่อนำข้อมูล ผู้ส่ง ผู้รับ

โมเด็มMODEM เป็นอุปกรณ์ที่แปลงสัญญาณดิจิตอลจากเครื่องคอมพิวเตอร์ ให้เป็นสัญญาณแอนะล็อก เรียกขั้นตอนนี้ว่าmodulation และแปลงสัญญาณแอนะล็อกจากเครื่องคอมพิวเตอร์ ให้เป็นสัญญาณดิจิตอล เรียกขั้นตอนนี้ว่าdemodulation

โมเด็มMODEM โมเด็มภายนอก External modem โมเด็มภายใน Internal modem เป็นอุปกรณ์ที่แยกจากเครื่องคอมพิวเตอร์ และเชื่อมต่อกับคอมพิวเตอร์ทางพอร์ต อนุกรม(serial port)ด้วยสายเคเบิ้ล ข้อดีคือเคลื่อนย้ายได้ง่าย เป็นการ์ดที่ใช้เสียบกับแผงวงจรหลัก ของคอมพิวเตอร์ข้อดี ประหยัดพื้นที่ ใช้งานและราคาถูกกว่าโมเด็มภายนอก โมเด็มไร้สาย Wireless modem มีลักษณะคล้ายโมเด็มภายนอกโดยโมเด็มภายนอกจะเชื่อมต่อพอร์ต(port) โดยใช้สายโทรศัพท์ แต่โมเด็มไร้สายจะสื่อสารโดยใช้เคลื่นแม่เหล็กไฟฟ้า

การเชื่อมต่อของโมเด็มการเชื่อมต่อของโมเด็ม bps modulation โมเด็ม HZ demodulation บิตเรต(Bit rate) เป็นอัตราความเร็วในการส่ง ข้อมูลของสัญญาณดิจิตอล เช่น 14,400 bpsหมายถึงมีความเร็วใน การส่ง ข้อมูลจำนวน 14,400บิตในระยะเวลา 1วินาที โมเด็ม

1.โครงสร้างเครือข่ายคอมพิวเตอร์แบบบัส(but topology) เครื่องคอมพิวเตอร์จะเชื่อมต่อเข้ากับสายข้อมูลหลัก สัญญาณข้อมูลส่งไปบนสายเคเบิ้ล และมีการแบ่งเวลาการใช้สายเคเบิ้ลของแต่ละเครื่อง ข้อดี 1.ใช้สื่อนำข้อมูลน้อย 2.เครื่องใดเสียไม่กระทบ ต่อการทำงานระบบรวม ข้อเสีย 1.การตรวจจุดที่เสียทำได้ยาก 2.เครื่องคอมฯมีมากเกินไปการส่ง ข้อมูลชนกันมากจนเป็นปัญหา

2. โครงสร้างเครือข่ายคอมพิวเตอร์แบบวงแหวน( ring topology ) การส่งข้อมูลจะเป็นทิศทางเดียวกันเป็นวงกลม ข้อดี 1.ใช้สายเคเบิลน้อย 2.ตัดเครื่องที่เสียออก ระบบทำงานต่อไปได้ปกติ 3.จะไม่มีการชนกันของข้อมูล ข้อเสีย เครื่องคอมพิวเตอร์เครื่อง ใดเครื่องหนึ่งขัดข้องเครือข่ายชนิดนี้ ไม่สามารถทำงานต่อไปได้

3. โครงสร้างเครือข่ายคอมพิวเตอร์แบบดาว (star topology) จะต้องมีจุดศูนย์กลางในการควบคุมการเชื่อมต่อ และจะสื่อสารผ่านฮับก่อนที่จะส่งข้อมูลไปยังเครื่องอื่นๆ ฮับhub ข้อดี ถ้าต้องการเชื่อมต่อคอมพิวเตอร์ เครื่องใหม่สามารถทำได้ง่ายและ ไม่กระทบต่อเครื่องคอมพิวเตอร์อื่น ๆ ข้อเสีย 1.ค่าใช้จ่ายการใช้สายเคเบิ้ลสูง 2. ถ้าฮับไม่ทำงานทั้งระบบ ก็จะหยุดทำงานไปด้วย

การเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบTreeTopologyการเชื่อมโยงคอมพิวเตอร์เครือข่ายแบบTreeTopology Server Hub Hub Hub Hub Workstation Workstation Workstation

สวัสดี

ระบบเครือข่าย คอมพิวเตอร์
