  1. ApplicationRéfractaires Développement en MVBA sous MicroStation d’un applicatif de conception de fours verrierset d’élaboration des plans techniques consécutifs, sur base d’une gestion database-graphique Réalisé par Belgian Graphic Interface (BGI) pour GLAVERBEL 1/33

  2. Glaverbel, producteur de verre plat de 1er plan affiche une présence industrielle dans plus de 30 pays des 5 continents • Glaverbel • Le four verrier • Service CAO/Glaverbel • Technologies • Missions BGI • Modules 3D • Modules 2D • Configurationde l’application 2/33

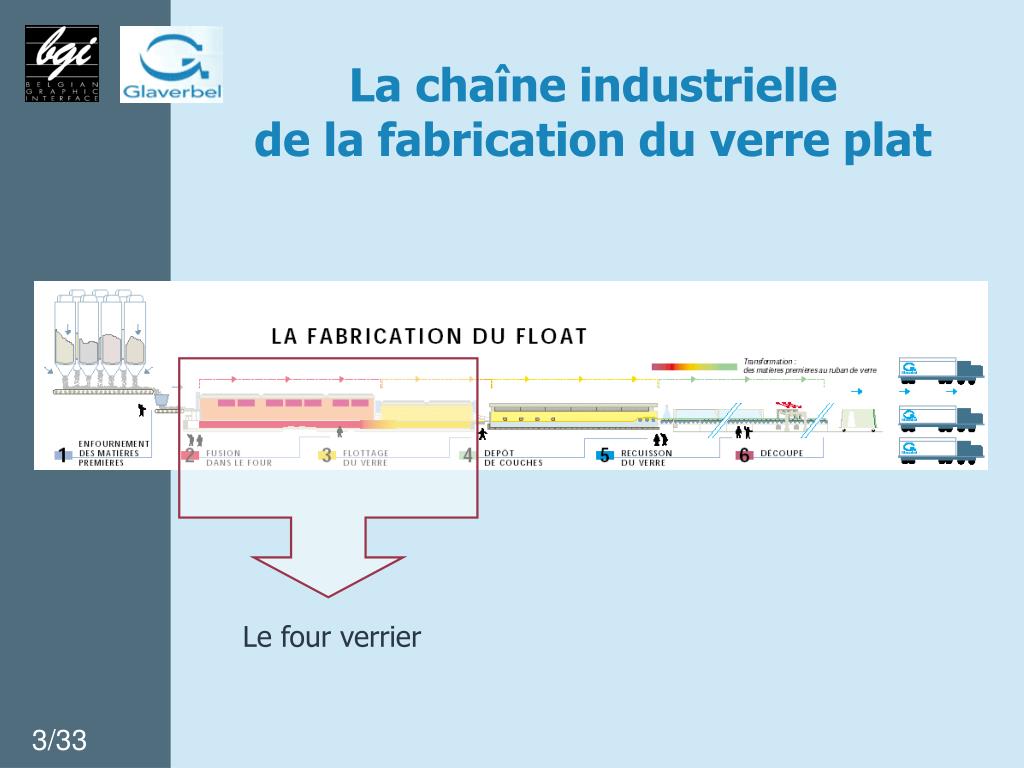

  3. La chaîne industriellede la fabrication du verre plat Le four verrier 3/33

  4. La conceptiondes fours verriers • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application • Le siège d’exploitation de Jemeppe-sur-Sambre abrite : • le 1er site mondial de verre plat (2500 tonnes/jour) • le département Engineering qui réalise la conception des lignes de production 4/33

  5. Le Computer Systems Engineering Department(CSED) de Jemeppe-sur-Sambre • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Modules 3D • Modules 2D • Configurationde l’application 1. Réalise la conception des modèles 3D et des plansdes fours 2. Elabore les plans techniques 2D qui serviront à la construction des fours 3. Etablit les cahiers des charges et demande de prix 4. Récupère et analyse les offres 5. Lance les commandes 5/33

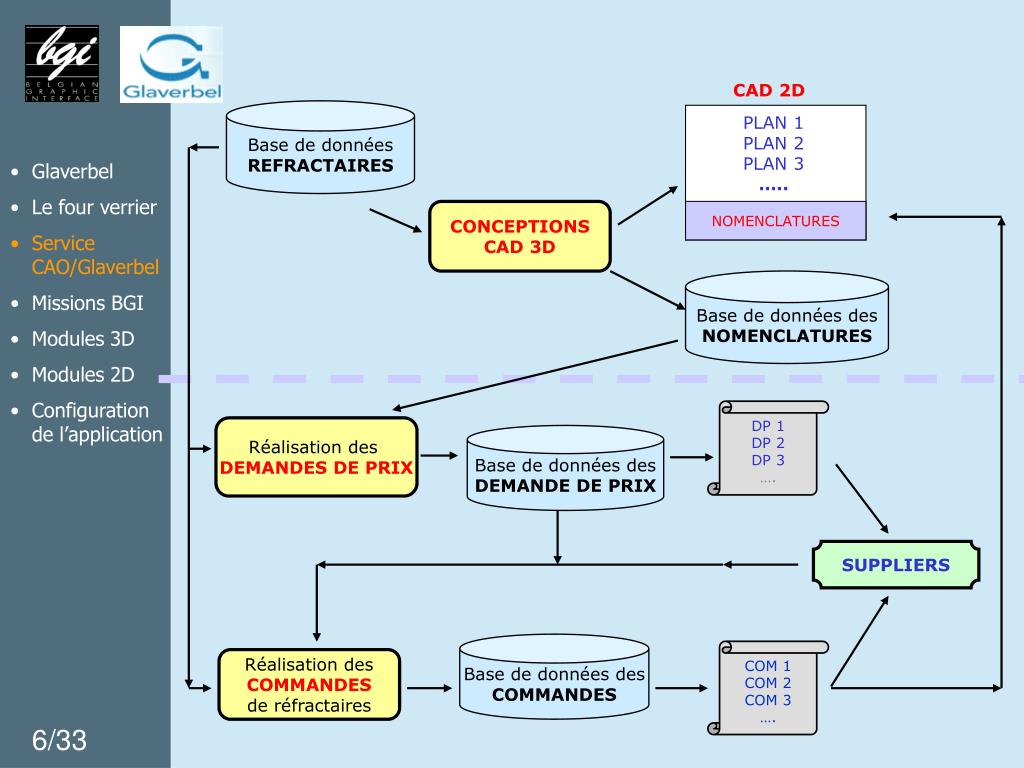

  6. CAD 2D Base de données REFRACTAIRES PLAN 1 PLAN 2 PLAN 3 ….. CONCEPTIONS CAD 3D NOMENCLATURES Base de données des NOMENCLATURES DP 1 DP 2 DP 3 …. Réalisation des DEMANDES DE PRIX Base de données des DEMANDE DE PRIX SUPPLIERS Base de données des COMMANDES COM 1 COM 2 COM 3 …. Réalisation des COMMANDES de réfractaires • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Modules 3D • Modules 2D • Configurationde l’application 6/33

  7. Le CSEDde Jemeppe-sur-Sambre • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application A renouvellé les outils logiciels qui permettent la création et la gestion de fours verriers Missions confiées à BGI Mise en place dans MicroStation de sous-routines graphiques destinées à : 1. la réalisation des modèles 3D de fours verriers en briques réfractaires 2. la production des plans techniques 2D destinés à la construction de ces fours 7/33

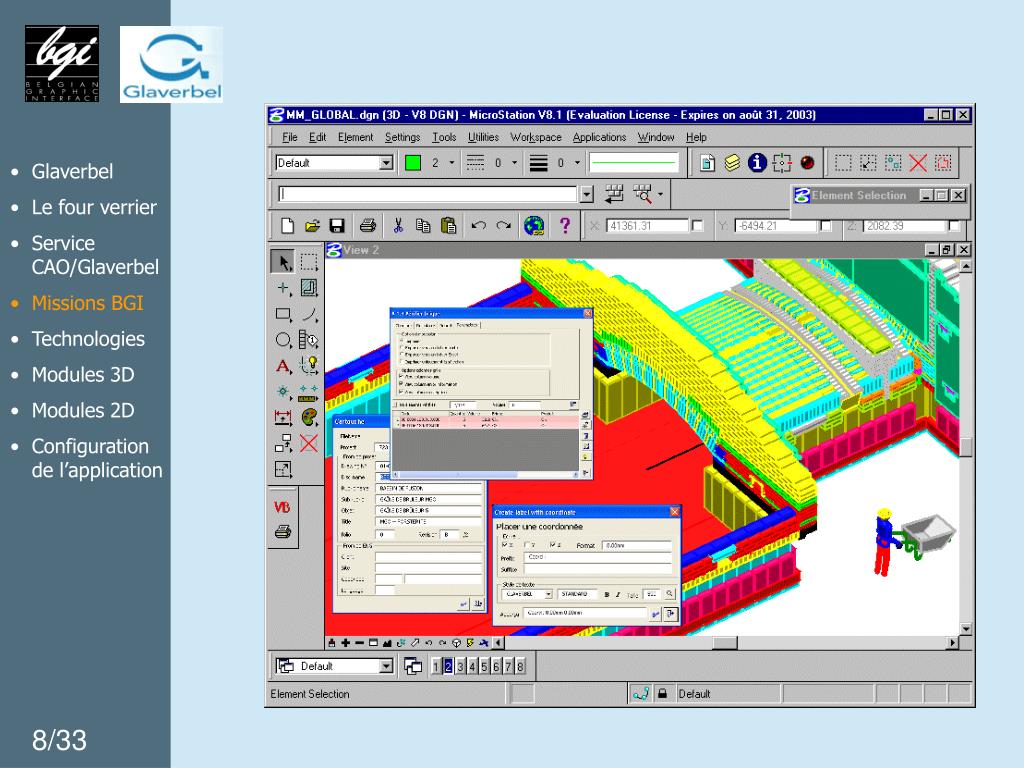

  8. Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application 8/33

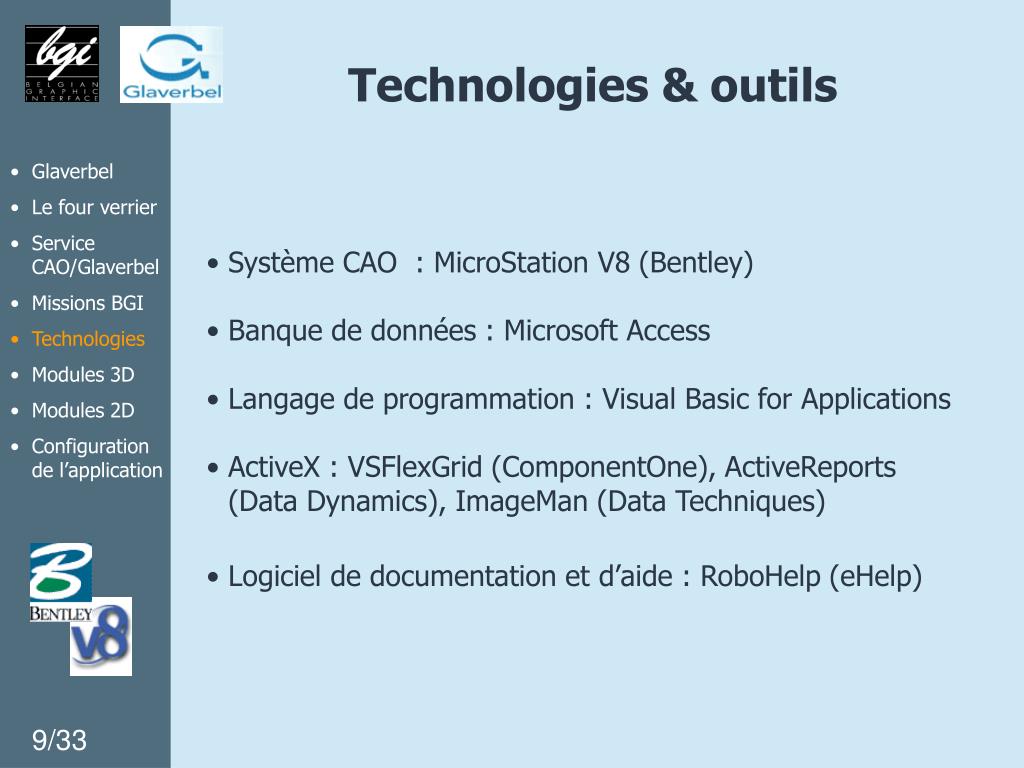

  9. Technologies & outils • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application • Système CAO : MicroStation V8 (Bentley) • Banque de données : Microsoft Access • Langage de programmation : Visual Basic for Applications • ActiveX : VSFlexGrid (ComponentOne), ActiveReports (Data Dynamics), ImageMan (Data Techniques) • Logiciel de documentation et d’aide : RoboHelp (eHelp) 9/33

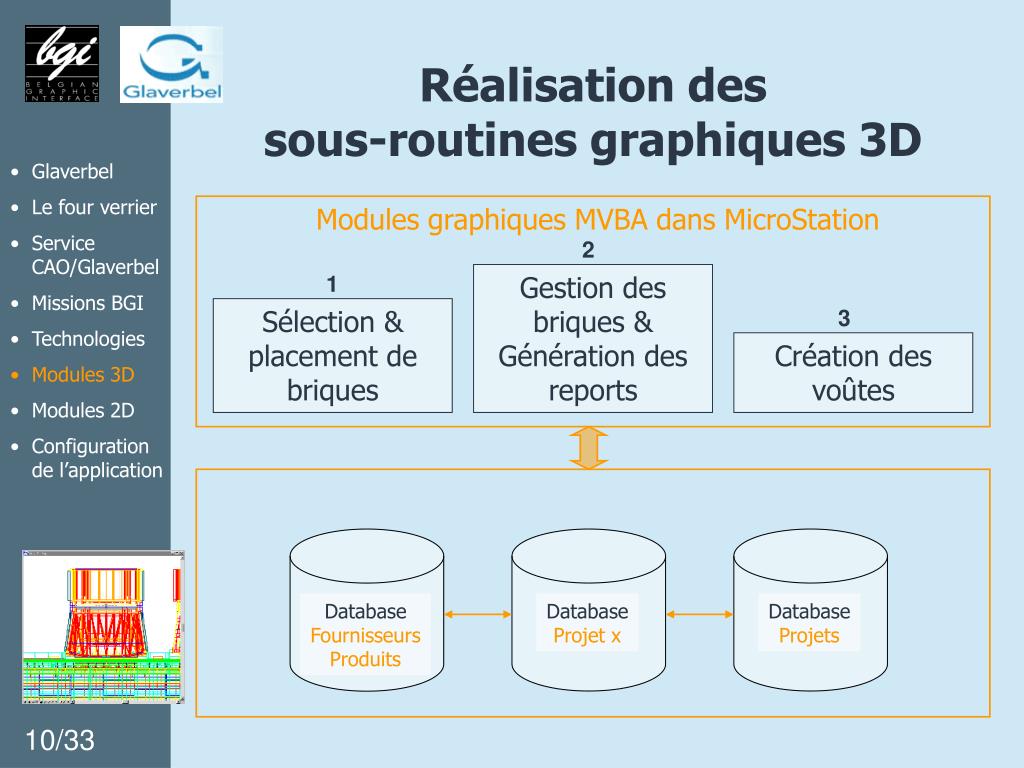

  10. DatabaseFournisseursProduits DatabaseProjet x DatabaseProjets Réalisation dessous-routines graphiques 3D • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application Modules graphiques MVBA dans MicroStation 2 1 Gestion des briques &Génération des reports Sélection &placement de briques 3 Création des voûtes 10/33

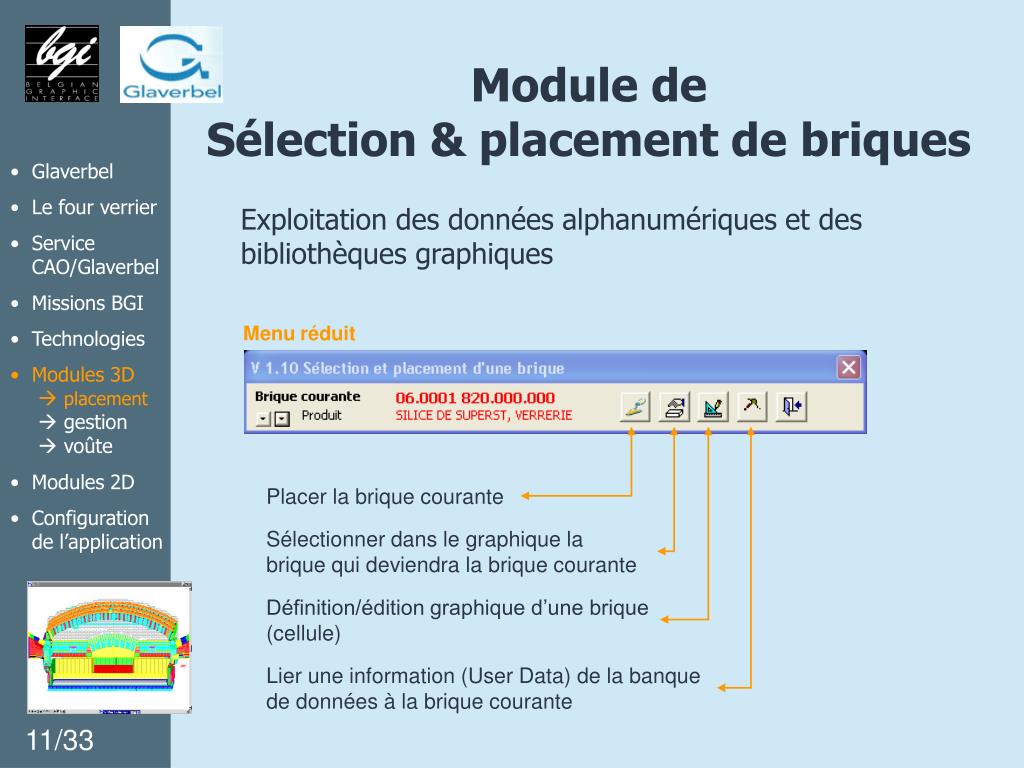

  11. Module de Sélection & placement de briques • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placementgestion voûte • Modules 2D • Configurationde l’application Exploitation des données alphanumériques et des bibliothèques graphiques Menu réduit Placer la brique courante Sélectionner dans le graphique la brique qui deviendra la brique courante Définition/édition graphique d’une brique(cellule) Lier une information (User Data) de la banque de données à la brique courante 11/33

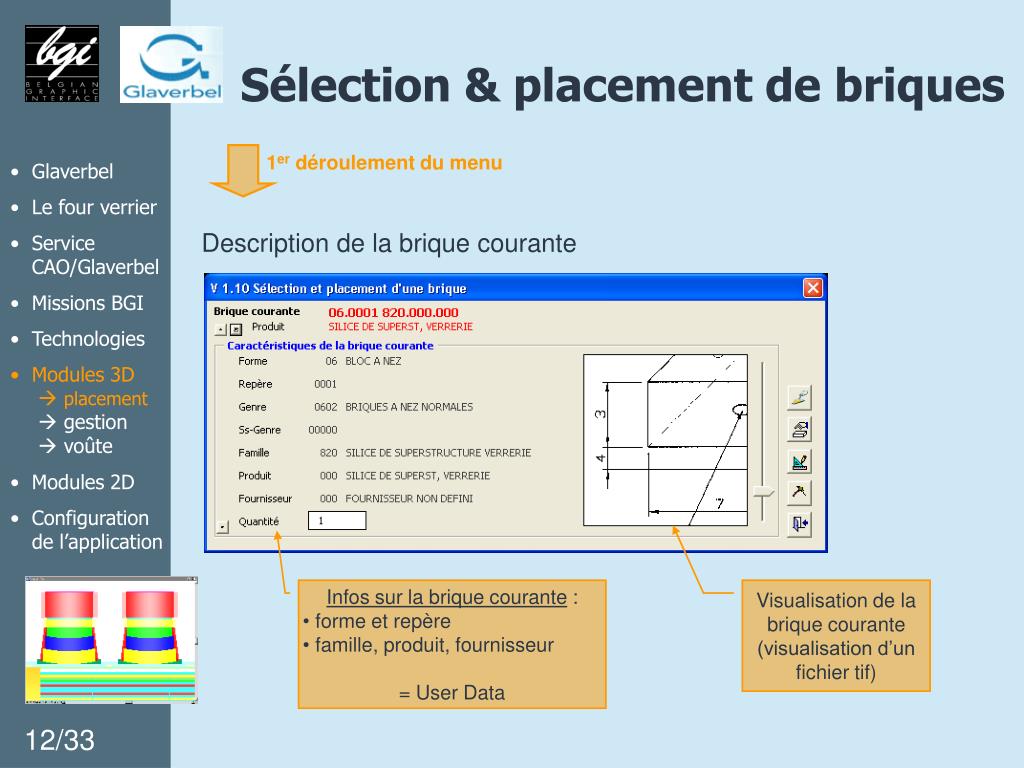

  12. Sélection & placement de briques 1er déroulement du menu • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placementgestion voûte • Modules 2D • Configurationde l’application Description de la brique courante • Infos sur la brique courante : • forme et repère • famille, produit, fournisseur • = User Data Visualisation de la brique courante(visualisation d’un fichier tif) 12/33

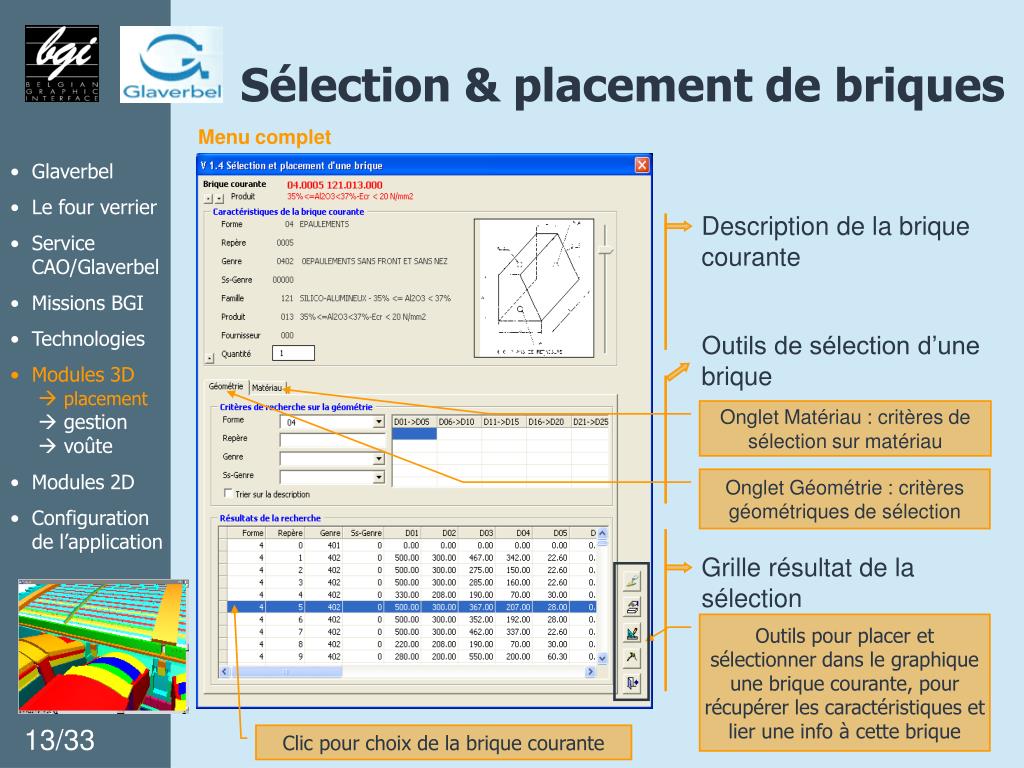

  13. Sélection & placement de briques Menu complet • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placementgestion voûte • Modules 2D • Configurationde l’application Description de la brique courante Outils de sélection d’une brique Onglet Matériau : critères de sélection sur matériau Onglet Géométrie : critères géométriques de sélection Grille résultat de la sélection Outils pour placer et sélectionner dans le graphique une brique courante, pour récupérer les caractéristiques et lier une info à cette brique 13/33 Clic pour choix de la brique courante

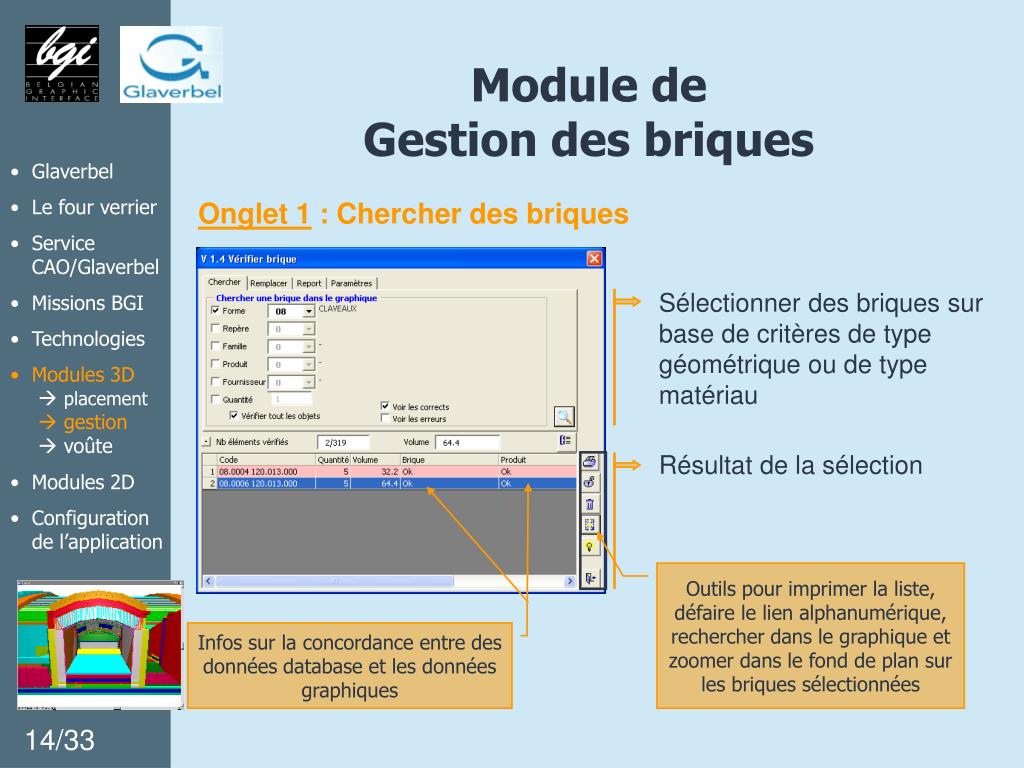

  14. Module de Gestion des briques • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application Onglet 1 : Chercher des briques Sélectionner des briques sur base de critères de type géométrique ou de type matériau Résultat de la sélection Outils pour imprimer la liste, défaire le lien alphanumérique, rechercher dans le graphique et zoomer dans le fond de plan sur les briques sélectionnées Infos sur la concordance entre des données database et les données graphiques 14/33

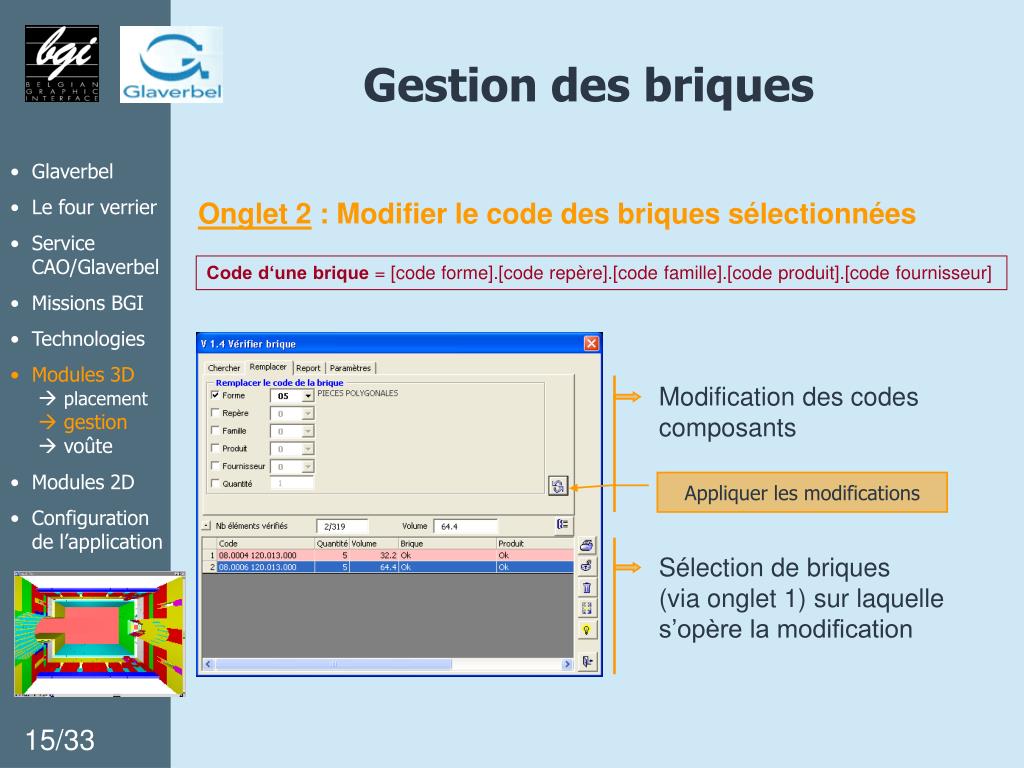

  15. Gestion des briques • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application Onglet 2 : Modifier le code des briques sélectionnées Code d‘une brique = [code forme].[code repère].[code famille].[code produit].[code fournisseur] Modification des codes composants Appliquer les modifications Sélection de briques (via onglet 1) sur laquelle s’opère la modification 15/33

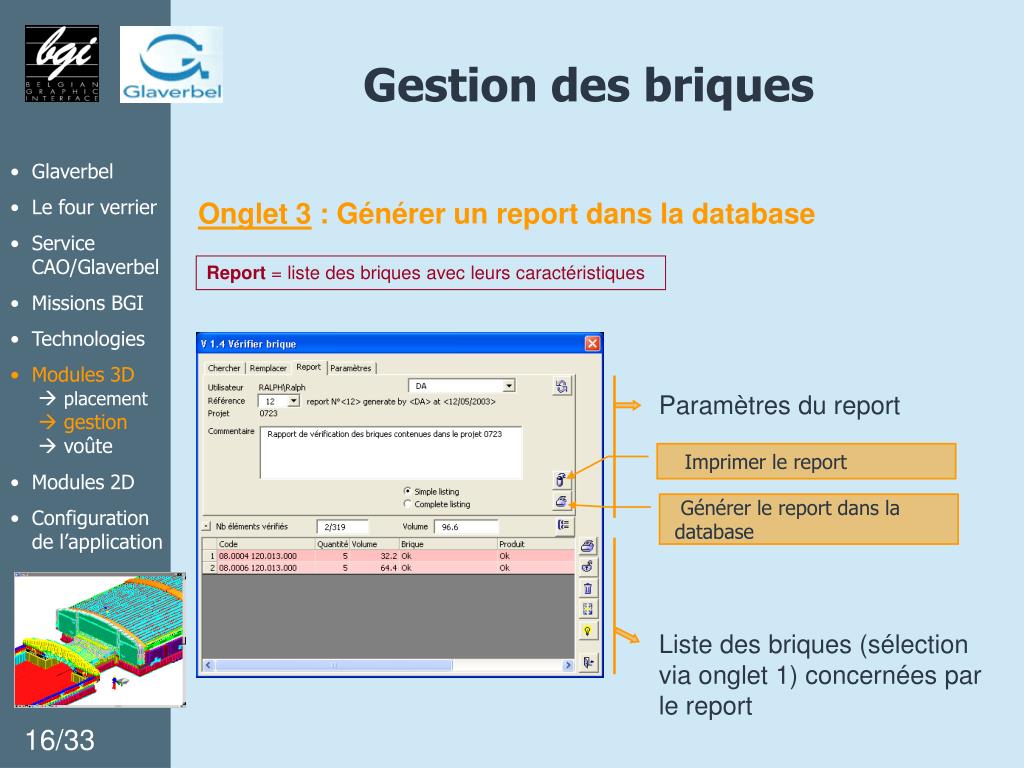

  16. Gestion des briques • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application Onglet 3 : Générer un report dans la database Report = liste des briques avec leurs caractéristiques Paramètres du report Imprimer le report Générer le report dans la database Liste des briques (sélection via onglet 1) concernées par le report 16/33

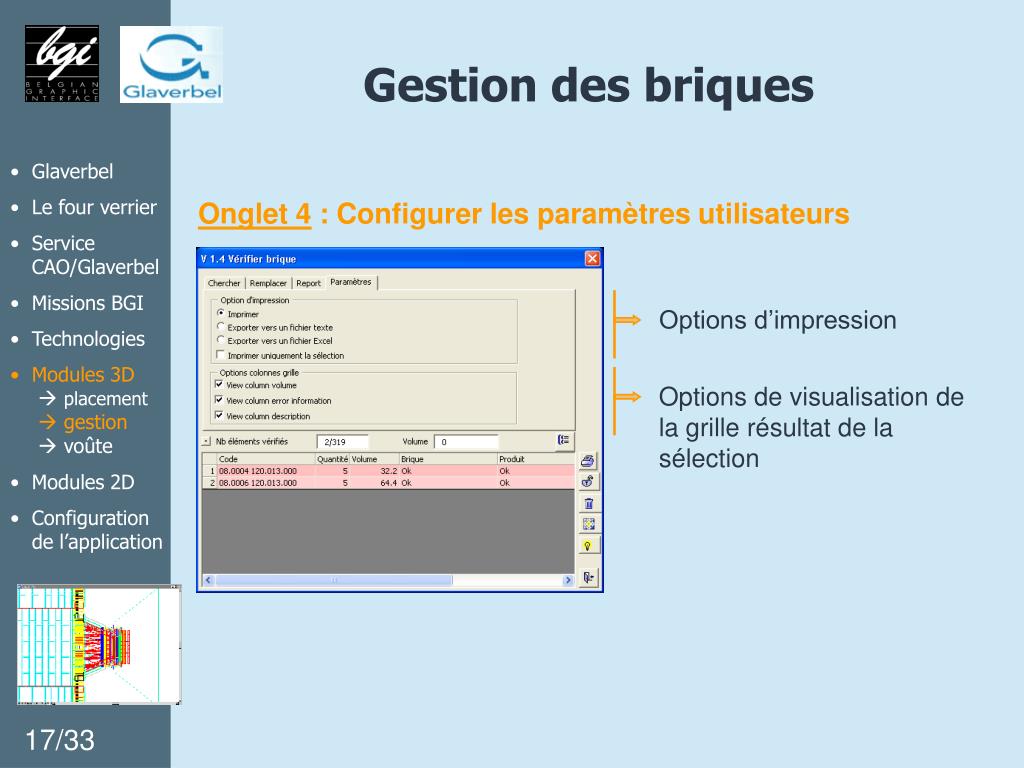

  17. Gestion des briques • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application Onglet 4 : Configurer les paramètres utilisateurs Options d’impression Options de visualisation de la grille résultat de la sélection 17/33

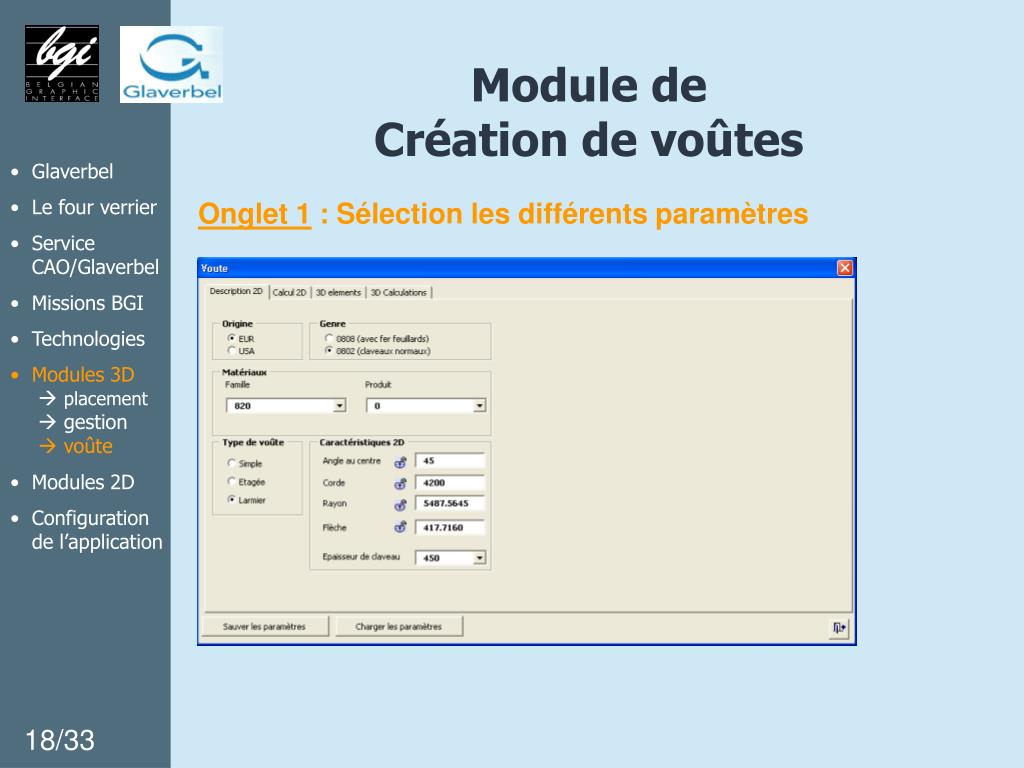

  18. Module de Création de voûtes • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application Onglet 1 : Sélection les différents paramètres 18/33

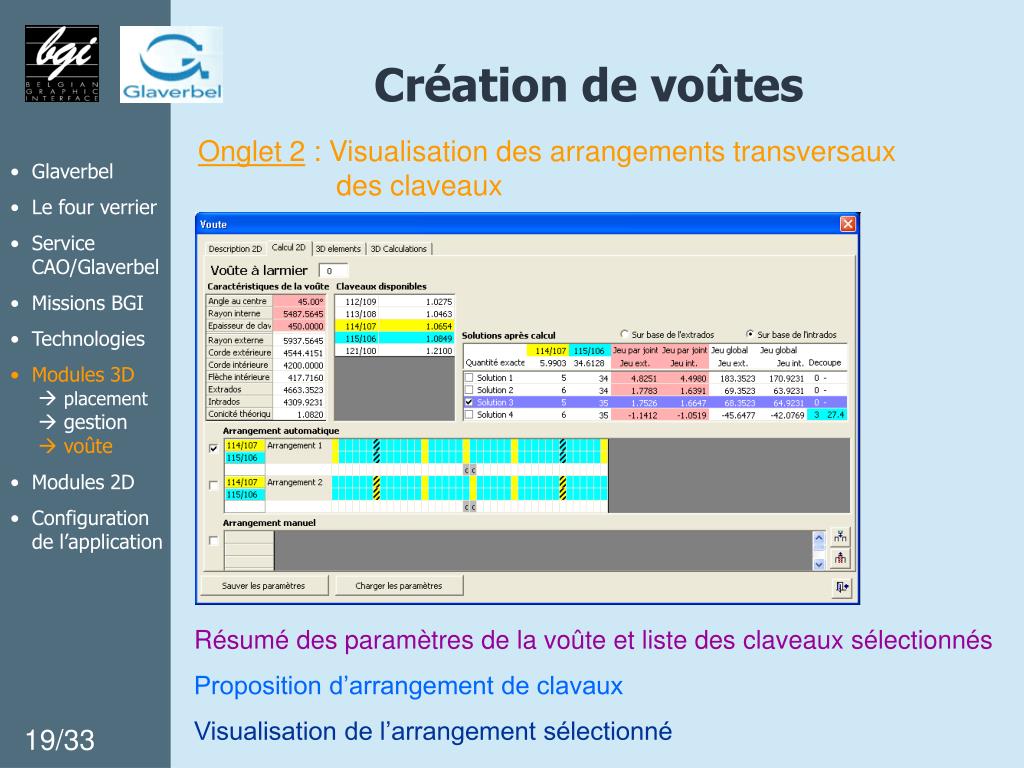

  19. Création de voûtes Onglet 2 : Visualisation des arrangements transversaux des claveaux • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application Résumé des paramètres de la voûte et liste des claveaux sélectionnés Proposition d’arrangement de clavaux Visualisation de l’arrangement sélectionné 19/33

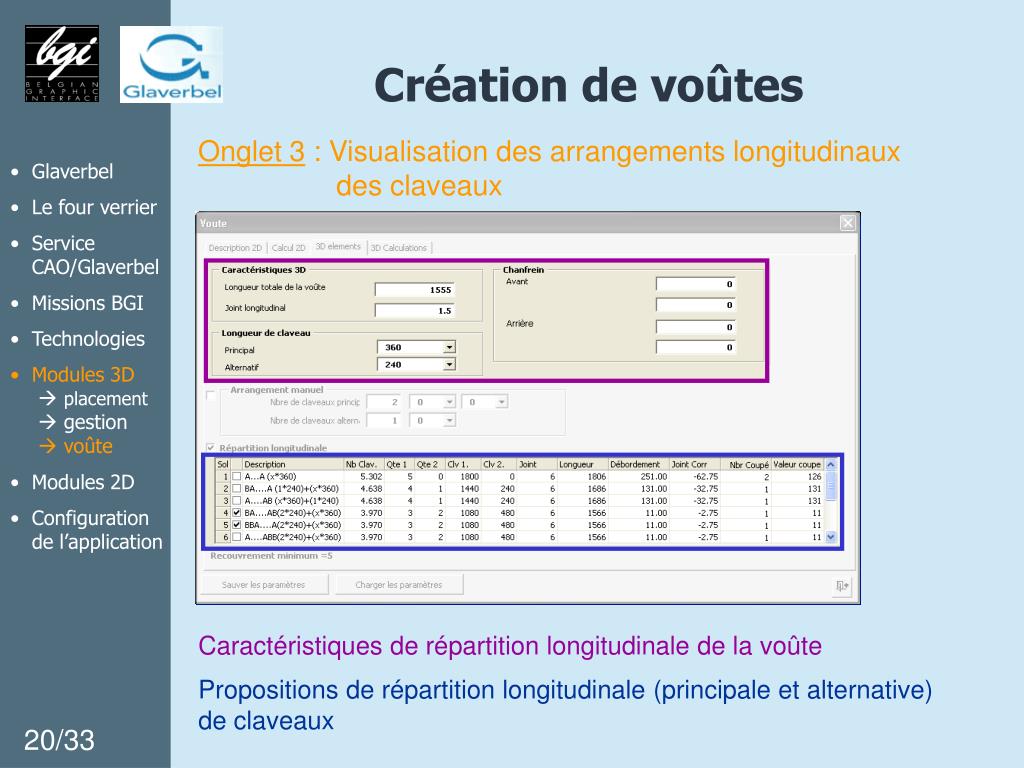

  20. Création de voûtes Onglet 3 : Visualisation des arrangements longitudinaux des claveaux • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application Caractéristiques de répartition longitudinale de la voûte Propositions de répartition longitudinale (principale et alternative) de claveaux 20/33

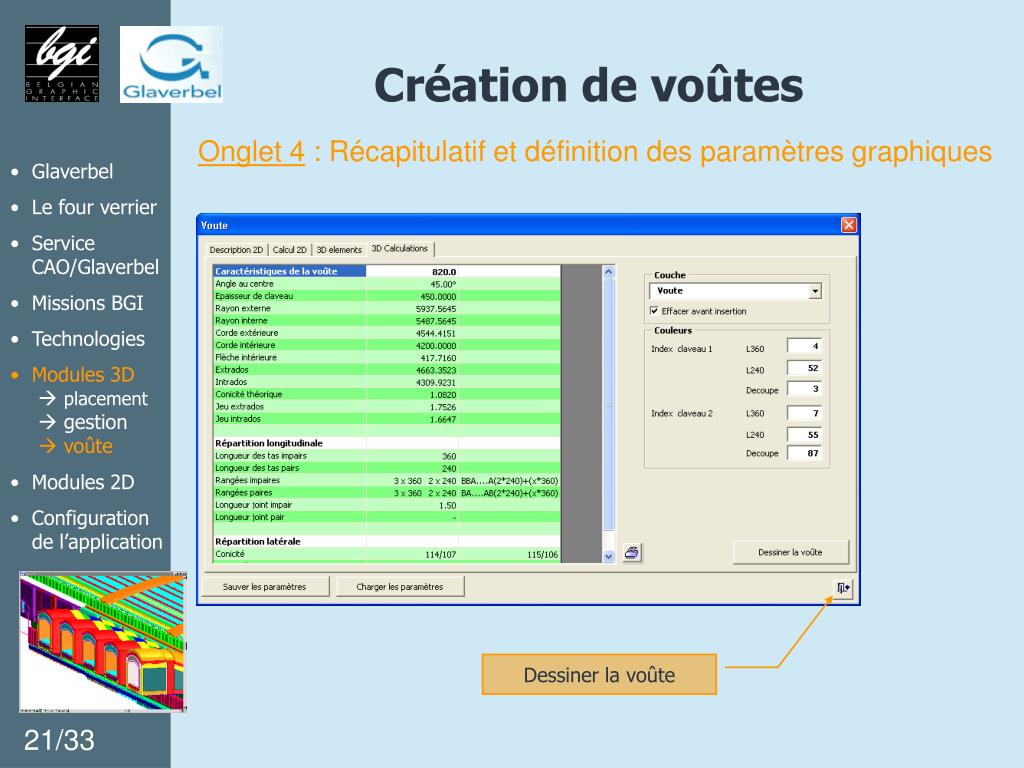

  21. Création de voûtes Onglet 4 : Récapitulatif et définition des paramètres graphiques • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application Dessiner la voûte 21/33

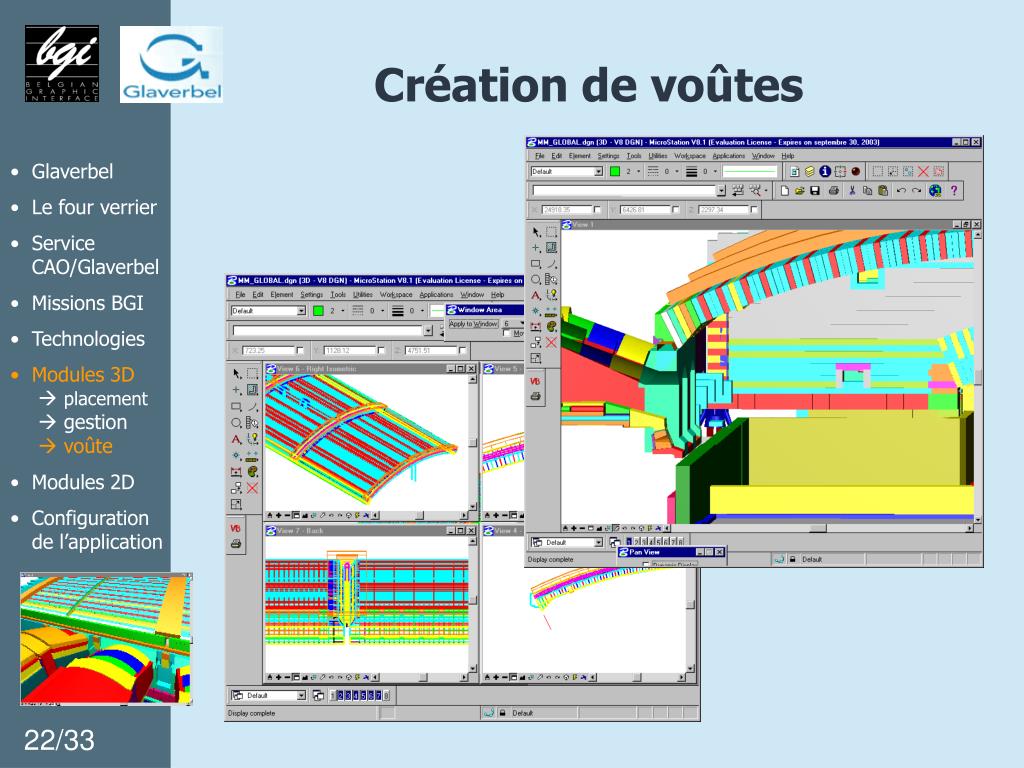

  22. Création de voûtes • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application 22/33

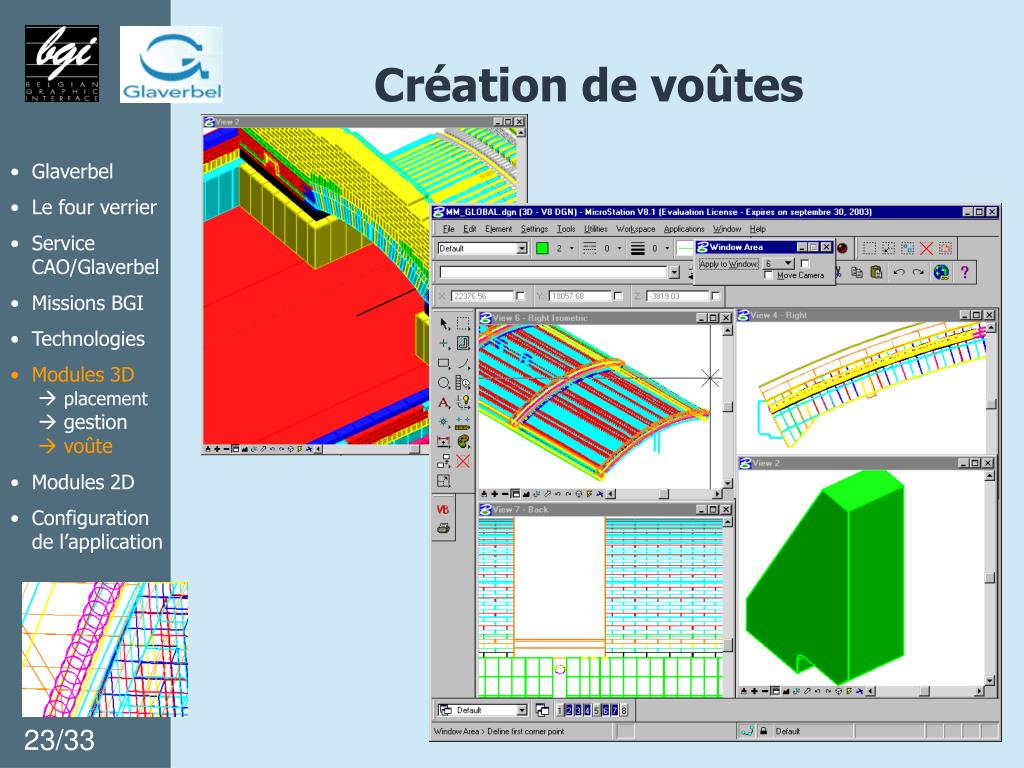

  23. Création de voûtes • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D placement gestion voûte • Modules 2D • Configurationde l’application 23/33

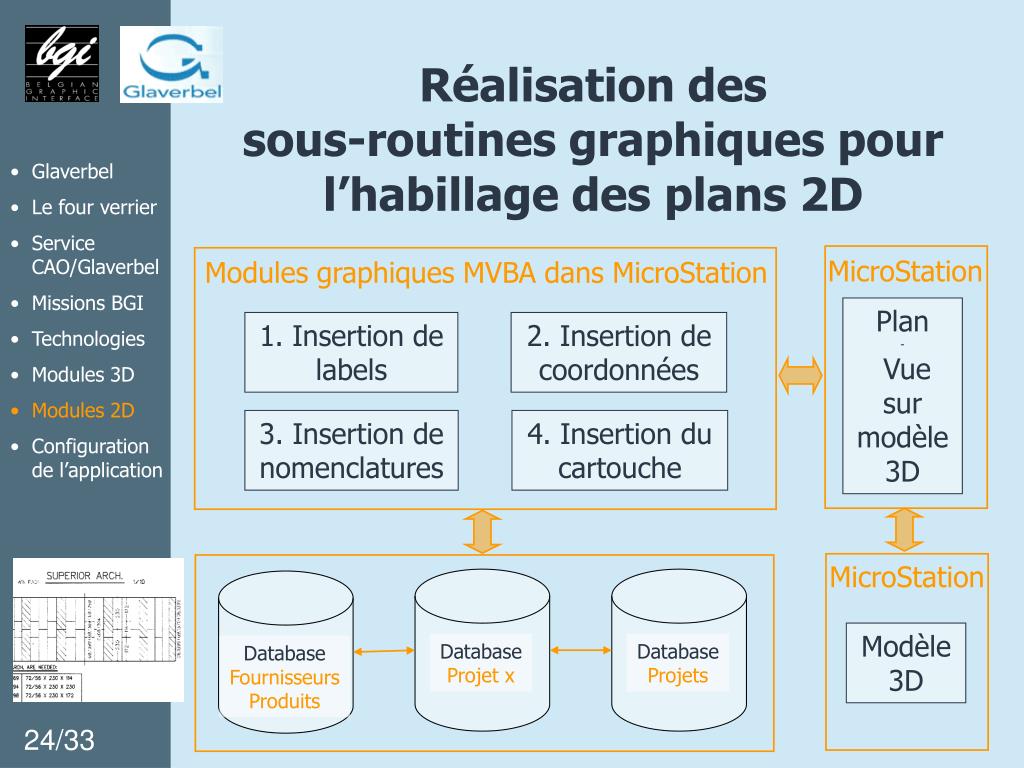

  24. MicroStation Plan - Vue sur modèle 3D DatabaseFournisseursProduits DatabaseProjet x DatabaseProjets MicroStation Modèle3D Réalisation dessous-routines graphiques pour l’habillage des plans 2D • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application Modules graphiques MVBA dans MicroStation 1. Insertion de labels 2. Insertion de coordonnées 3. Insertion de nomenclatures 4. Insertion du cartouche 24/33

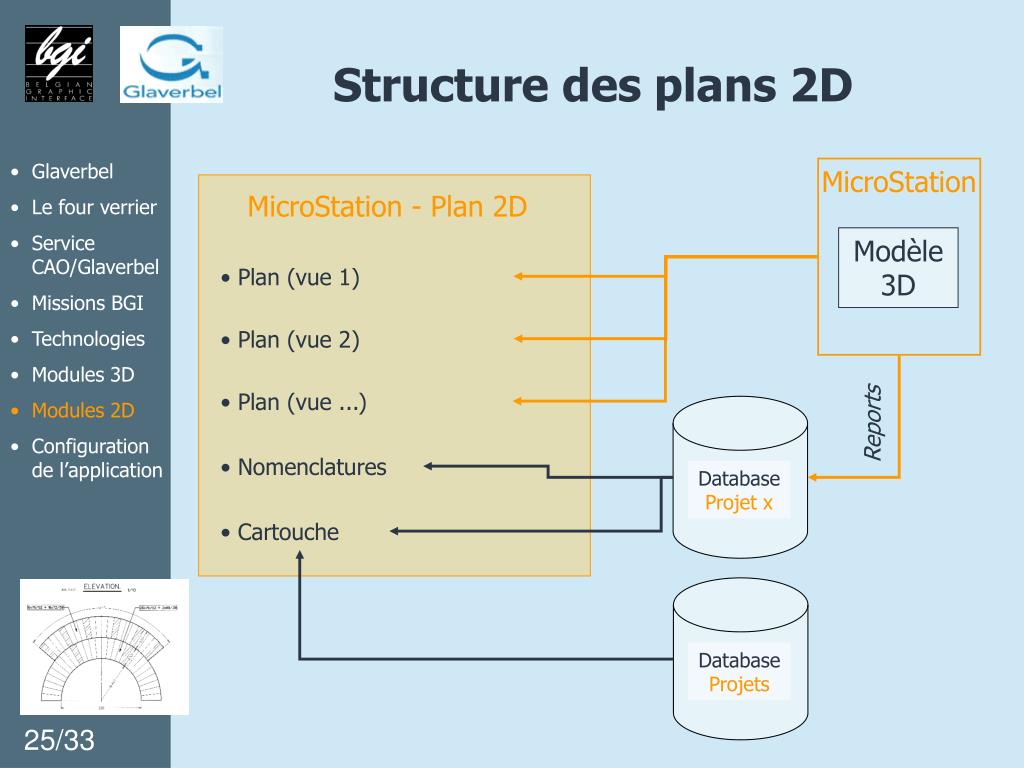

  25. MicroStation - Plan 2D DatabaseProjets DatabaseProjet x MicroStation Modèle3D Structure des plans 2D • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application • Plan (vue 1) • Plan (vue 2) • Plan (vue ...) Reports • Nomenclatures • Cartouche 25/33

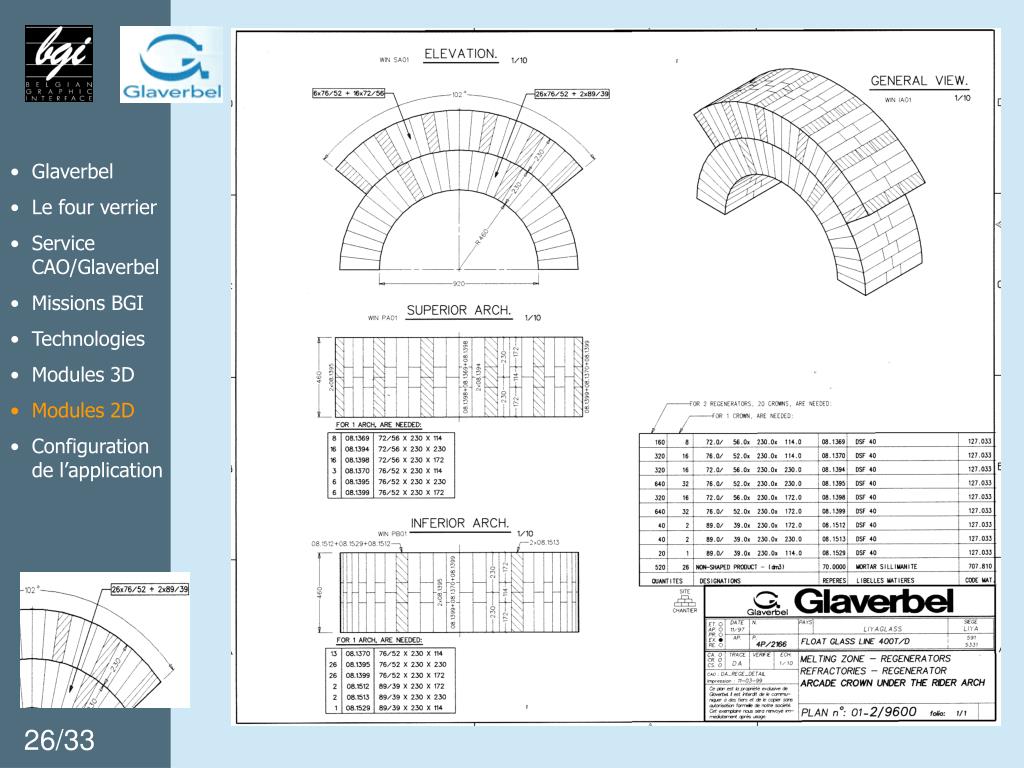

  26. Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application 26/33

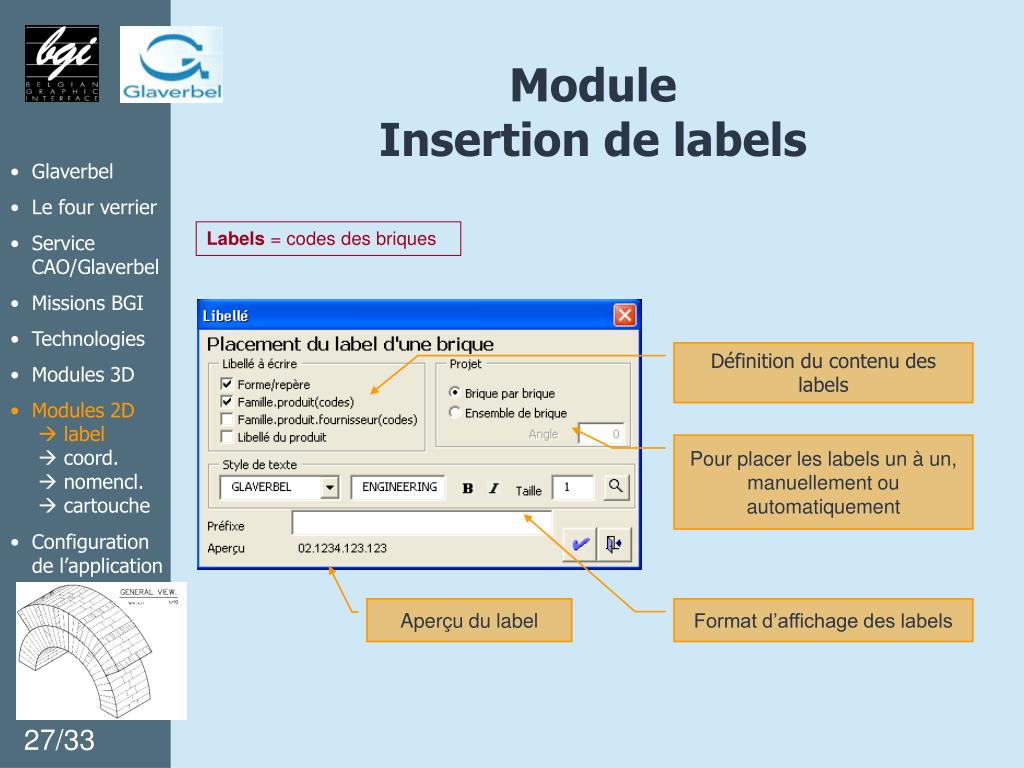

  27. ModuleInsertion de labels • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D labelcoord. nomencl. cartouche • Configurationde l’application Labels = codes des briques Définition du contenu des labels Pour placer les labels un à un, manuellement ou automatiquement Aperçu du label Format d’affichage des labels 27/33

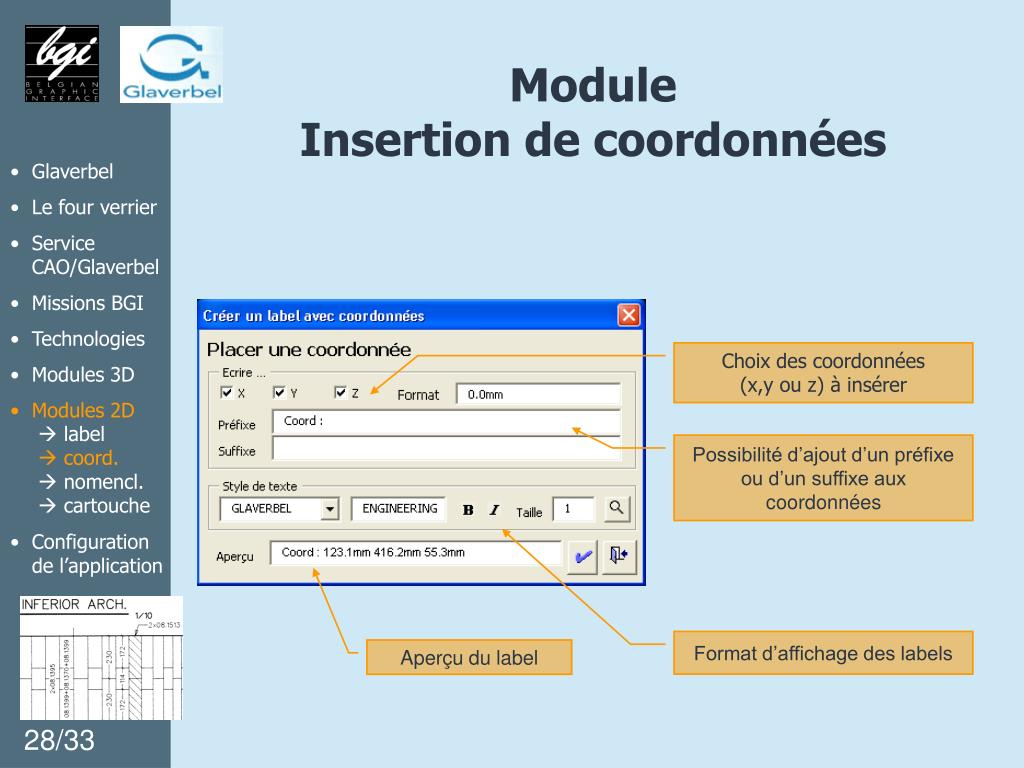

  28. ModuleInsertion de coordonnées • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D label coord. nomencl. cartouche • Configurationde l’application Choix des coordonnées(x,y ou z) à insérer Possibilité d’ajout d’un préfixe ou d’un suffixe aux coordonnées Format d’affichage des labels Aperçu du label 28/33

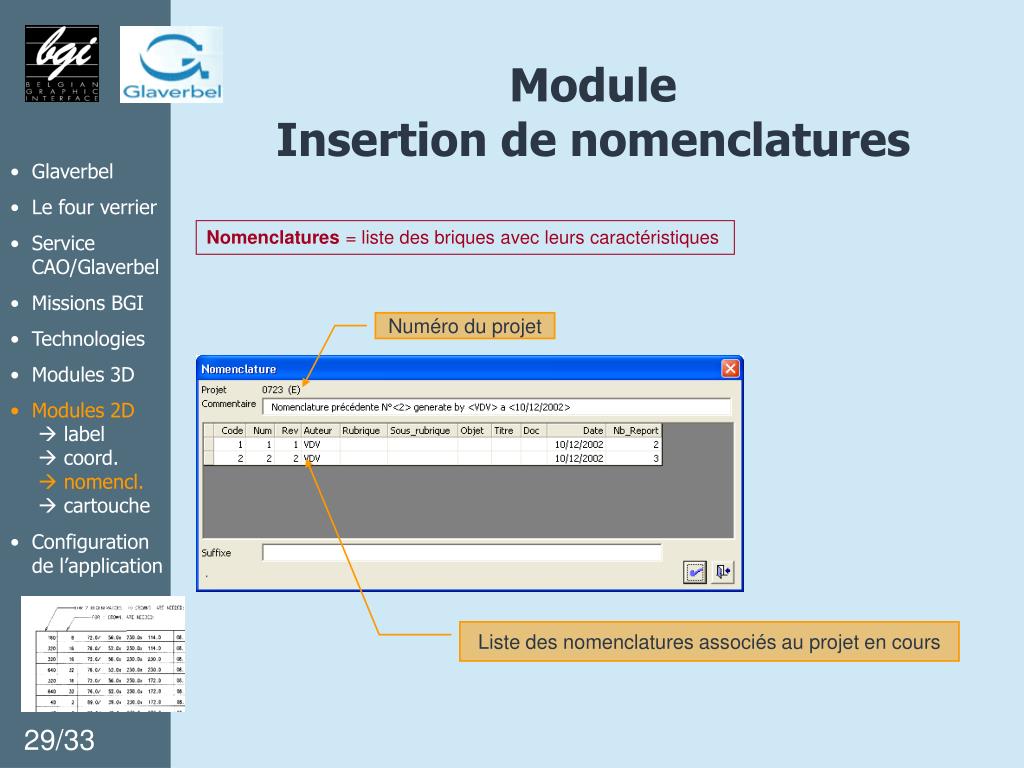

  29. ModuleInsertion de nomenclatures • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D labelcoord. nomencl. cartouche • Configurationde l’application Nomenclatures = liste des briques avec leurs caractéristiques Numéro du projet Liste des nomenclatures associés au projet en cours 29/33

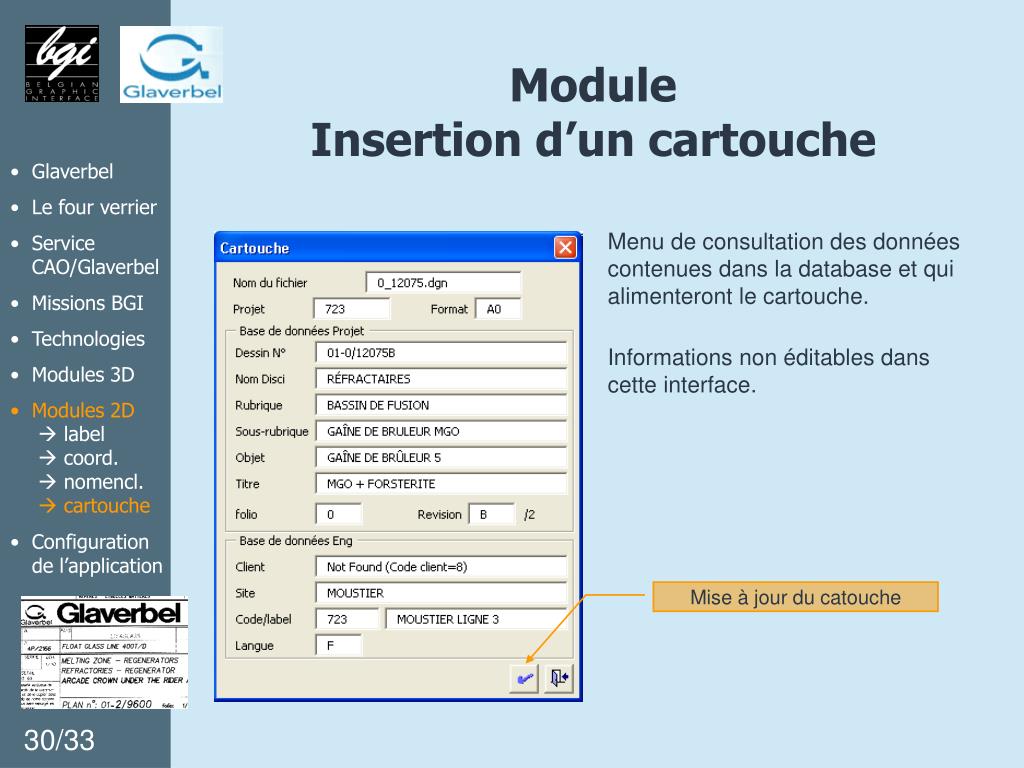

  30. Module Insertion d’un cartouche • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D labelcoord. nomencl. cartouche • Configurationde l’application Menu de consultation des données contenues dans la database et qui alimenteront le cartouche. Informations non éditables dans cette interface. Mise à jour du catouche 30/33

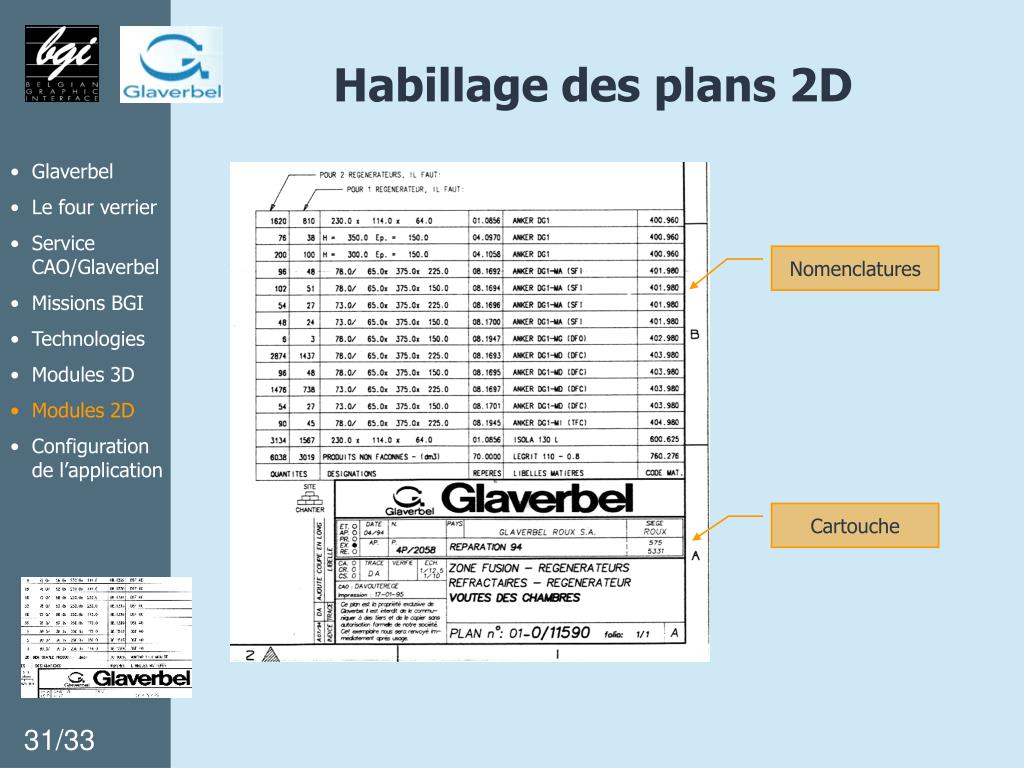

  31. Habillage des plans 2D • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application Nomenclatures Cartouche 31/33

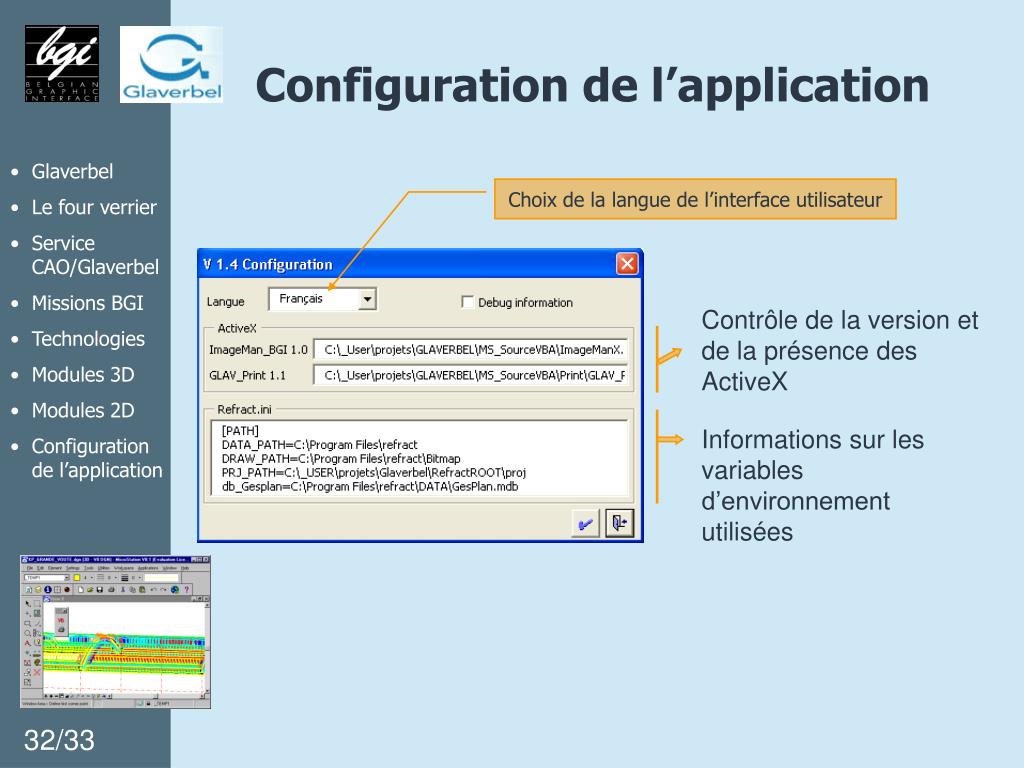

  32. Configuration de l’application • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application Choix de la langue de l’interface utilisateur Contrôle de la version et de la présence des ActiveX Informations sur les variables d’environnement utilisées 32/33

  33. Pour plus d’informations • Glaverbel • Le four verrier • Service CAO/Glaverbel • Missions BGI • Technologies • Modules 3D • Modules 2D • Configurationde l’application • BGI Eric VandevoordeRue Vandergoten, 41160 BruxellesTél. +32 – 2 – 675.56.73 • GlaverbelGuy LauwersRue de la Glacerie, 1675190 Jemeppe s/ SambreTé l. +32 – 71 - 75.55.37 33/33
