Техническая новизна системы подтверждена несколькими патентами

2. Фасадные системы серии КТС разработаны для различных типов облицовок: керамогранит, натуральный камень, пустотная керамика (терракота), композитные ,листовые и другие материалы

3. Оригинальность конструкцийобеспечивает фасадным системам «КТС» максимальную надежность, долговечность и безопасность Техническая новизна системы подтверждена несколькими патентами

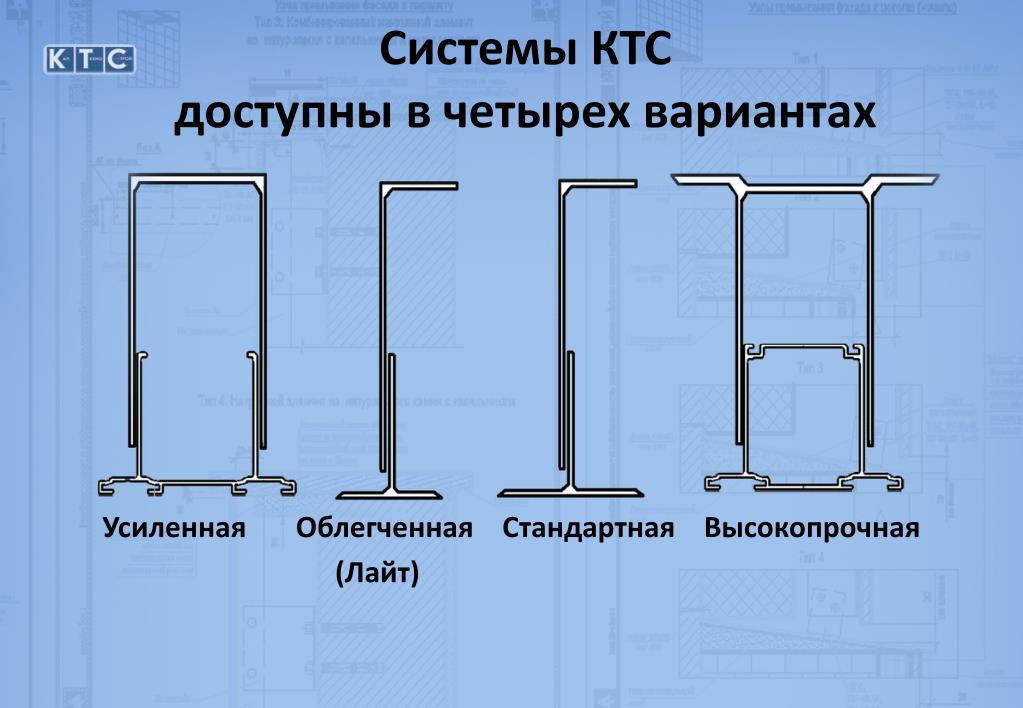

4. Системы КТС доступны в четырех вариантах Усиленная Облегченная Стандартная Высокопрочная (Лайт)

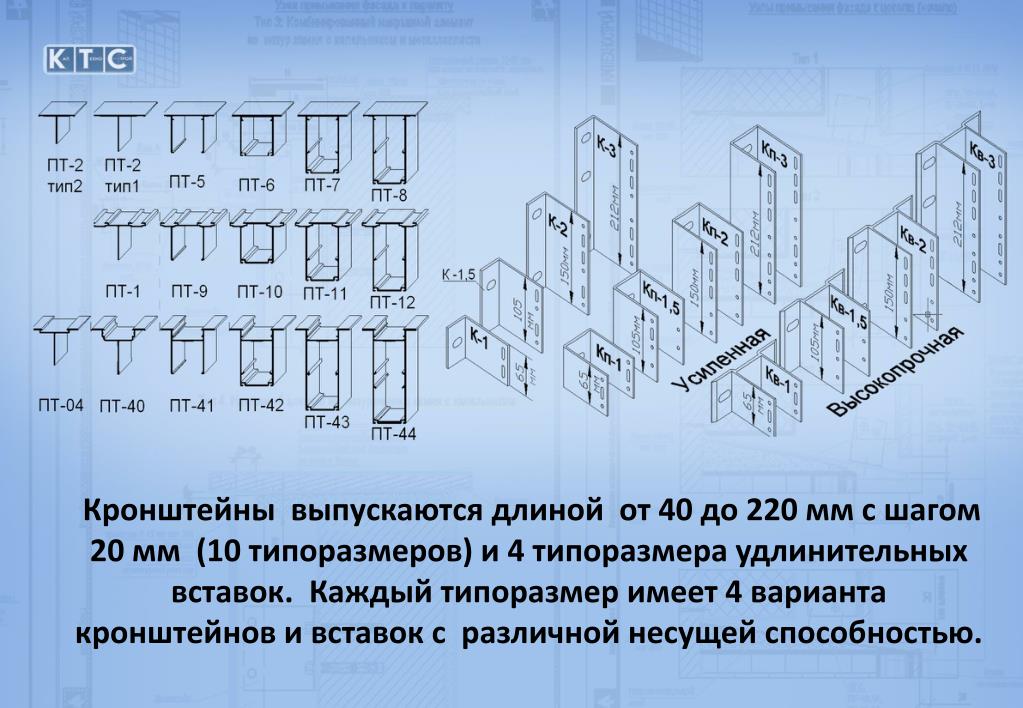

5. Кронштейны выпускаются длиной от 40 до 220 мм с шагом 20 мм (10 типоразмеров) и 4 типоразмера удлинительных вставок. Каждый типоразмер имеет 4 варианта кронштейнов и вставок с различной несущей способностью.

6. Сравнение двух вариантов крепления направляющей Расчётные значения ветровой нагрузки на высоте 40м в первом ветровом регионе на основной плоскости фасада на отрыв по СНиПу 2.01.07-85* равна 32,2 кгс/м2. При шаге вертикальных направляющий 0,6м погонная ветровая нагрузка на направляющую 32,2кгс/м2х0,6м=19,32 кгс/мп. Реакция в верхней опоре для Варианта 1 (с К-3) от двух направляющих от ветровой нагрузки Nветр=2*(3/8*qL)/2=2*(3/8*19.32*1.8)/2=13кгс. Реакция в верхней опоре для Варианта 2 (с К-2) от направляющей от ветровой нагрузки : Nветр=q*(3/8*L+3/4*l2/L+l)/2= =19.32*(3/8*1.55+3/4*0,252/1,55+0,25)/2=8,32кгс. Вес керамогранита толщиной 10мм и шириной 0,6м на направляющей длинной 3,6м: Р=,36*0,6*0,01*2500=54 кгс. Нагрузка, действующая на верхний анкер от веса Вариант 1 (К-3): Nвес=Р*250/162=54*250/162=83,3кгс Вариант 2 (К-2): Nвес=Р*250/100=54*250/100=135кгс Суммарная нагрузка, действующая на верхний анкер от веса и ветра: Вариант 1 (К-3): Nвес+Nветр =83,3+13=96,3 кгс, Вариант 2 (К-2): Nвес+Nветр =135+8,3=143,3 кгс. Вывод: нагрузка на вырыв верхнего анкера в несущем кронштейне в Варианте 1 (К-3) меньше чем в Варианте 2 (К-2) в 143,3/96,3=1,49 раз. При большем весе облицовки, например многопустотная керамика (удельный вес 40 кгс/м2) нагрузка в Варианте 1 меньше в 1,6 раза.

7. Совмещенный кронштейн К3 Стандартный несущий кронштейн К2 несущая способность системы в 1,6 раза выше аналогичных систем Особенно актуально для тяжелых облицовок (пустотная керамика, натуральный камень, керамогранит) При этом на 25-33% уменьшаются общее количество кронштейнов, заклепок и анкеров, стоимость конструкции(на 4-5 %) и трудоемкость монтажа.

8. Защита от неверных решенийпри креплении керамогранита в системе КТС-1ВФ В ней используют самый надежный способ крепления облицовочного материала КТС-1ВФ –единственная в России система с изменяемой шириной межплиточного шва от 5 до 8мм

9. Преимущество кляммера • наличие особой вырубки вокруг лапки для предотвращения микротрещин; • резиновый уплотнитель позволяет избежать дребезга и расшатывания облицовки • Гарантированный срок • службы уплотнителя • – более 50 лет! Стандартный кляммер Система КТС *запатентованная конструкция

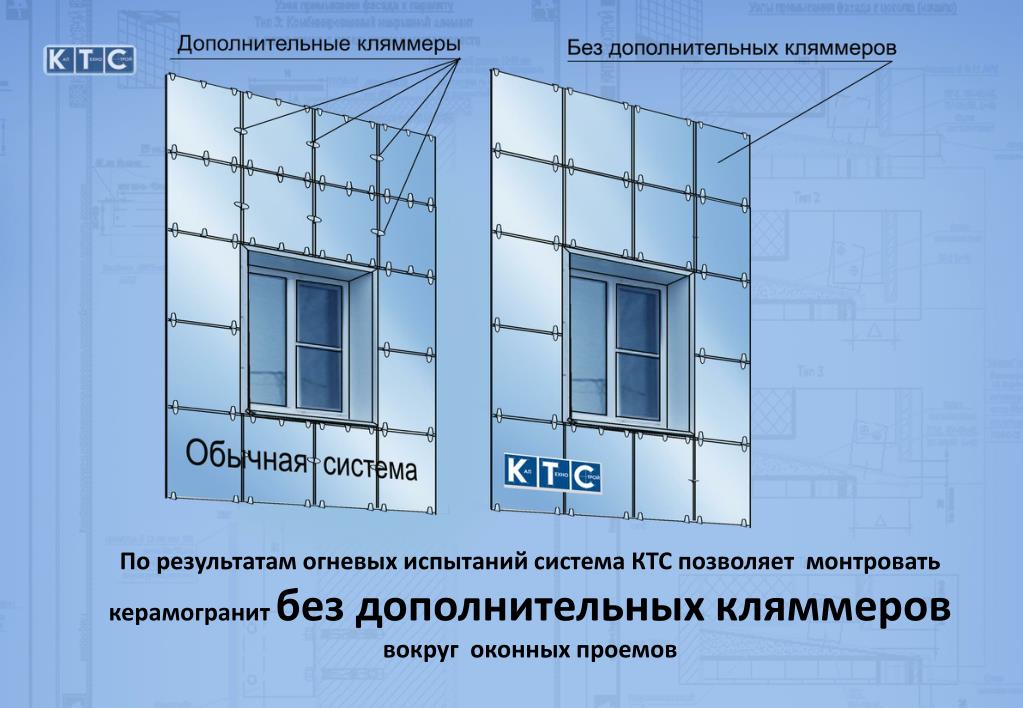

10. По результатам огневых испытаний система КТС позволяет монтроватькерамогранитбез дополнительных кляммероввокруг оконных проемов

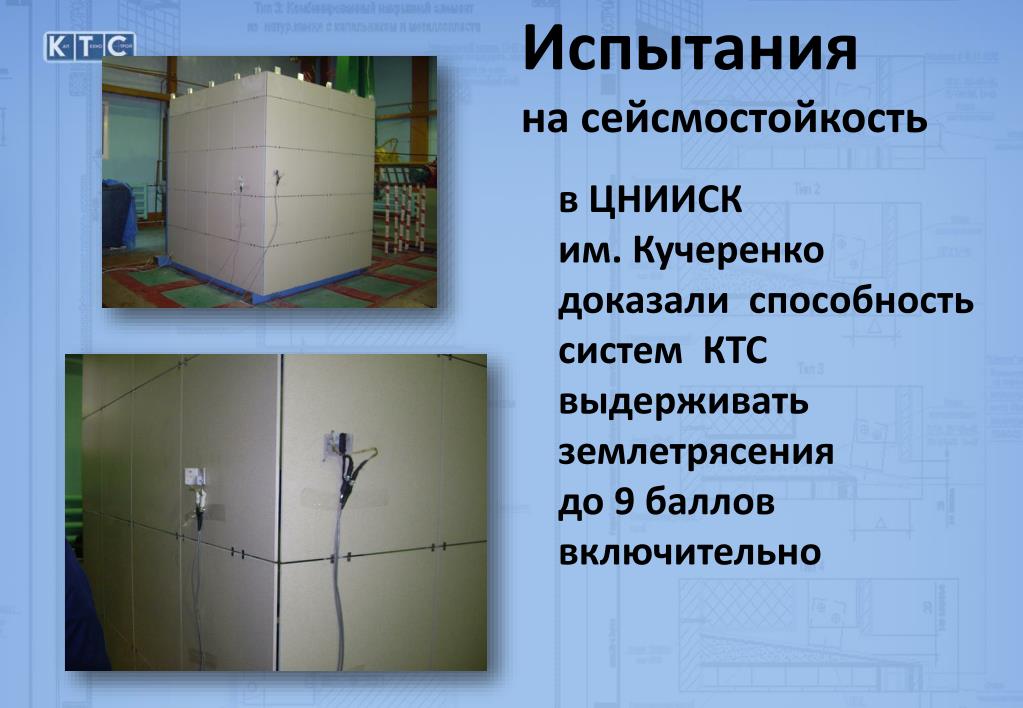

11. Испытания на сейсмостойкость в ЦНИИСК им. Кучеренко доказали способность систем КТС выдерживать землетрясения до 9 баллов включительно

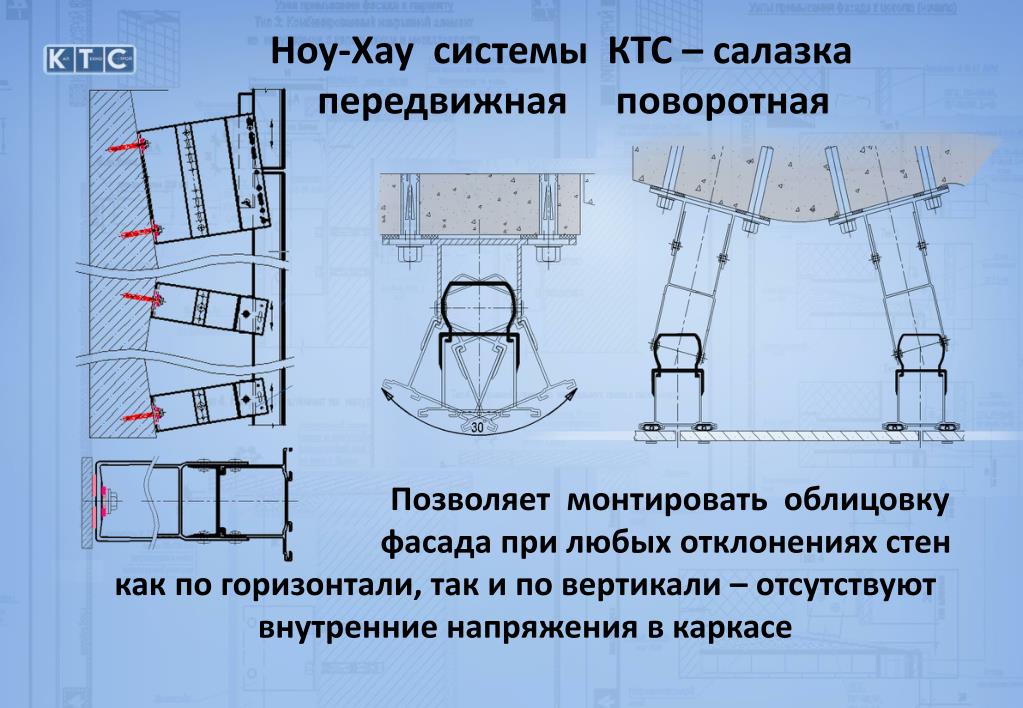

12. Ноу-Хау системы КТС – салазка передвижная поворотная Позволяет монтировать облицовку фасада при любых отклонениях стен как по горизонтали, так и по вертикали – отсутствуют внутренние напряжения в каркасе

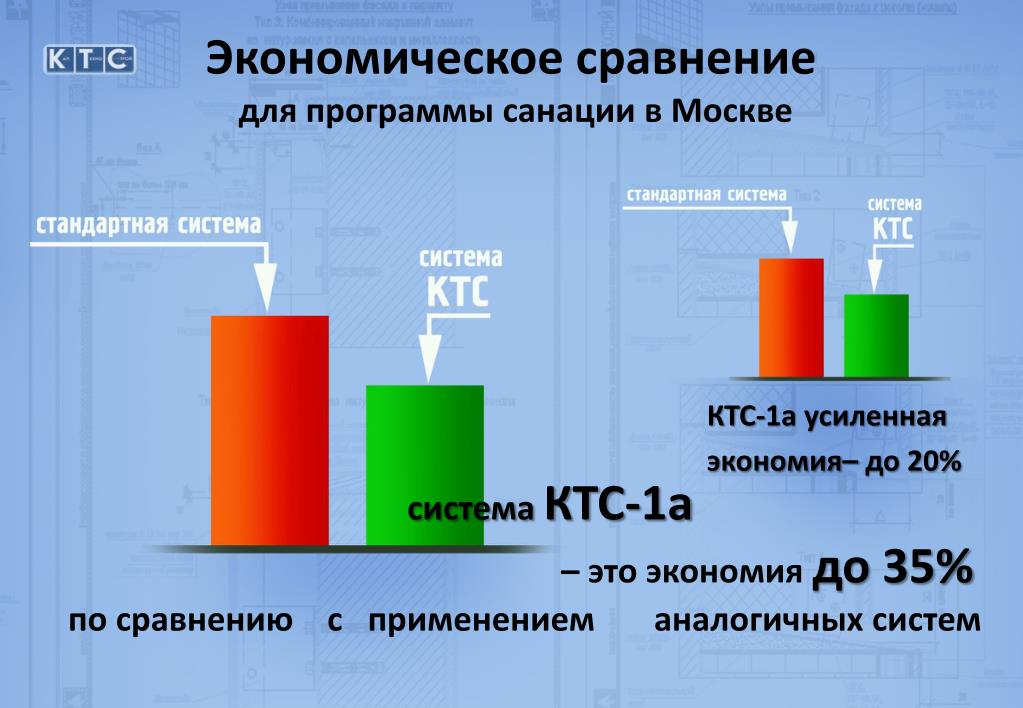

13. Экономическое сравнение для программы санации в Москве КТС-1а усиленная экономия– до 20% система КТС-1а – это экономия до 35% по сравнению с применением аналогичных систем

14. Завершены работы более чем на 1 800 объектах на территории России. Площадь смонтированных фасадов 3 500 000 кв. м Производственные мощности – более 1 млн. кв.м в год
