Presentation Transcript
slide2

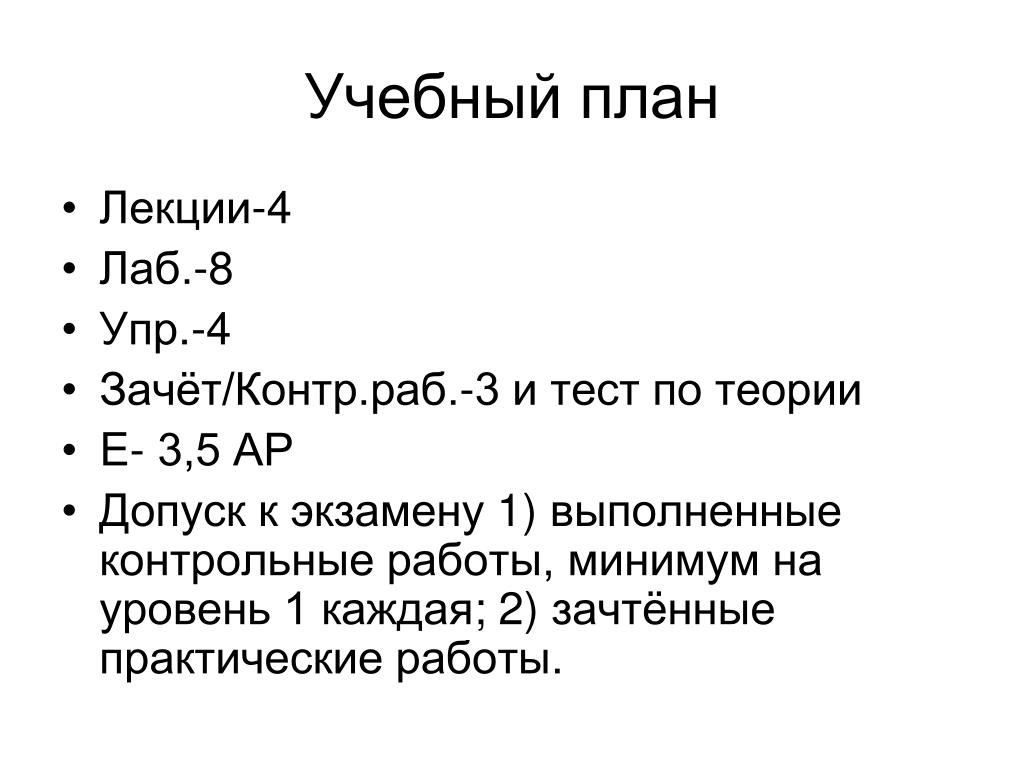

Учебный план
  • Лекции-4
  • Лаб.-8
  • Упр.-4
  • Зачёт/Контр.раб.-3 и тест по теории
  • E- 3,5 АР
  • Допуск к экзамену 1) выполненные контрольные работы, минимум на уровень 1 каждая; 2) зачтённые практические работы.
slide3

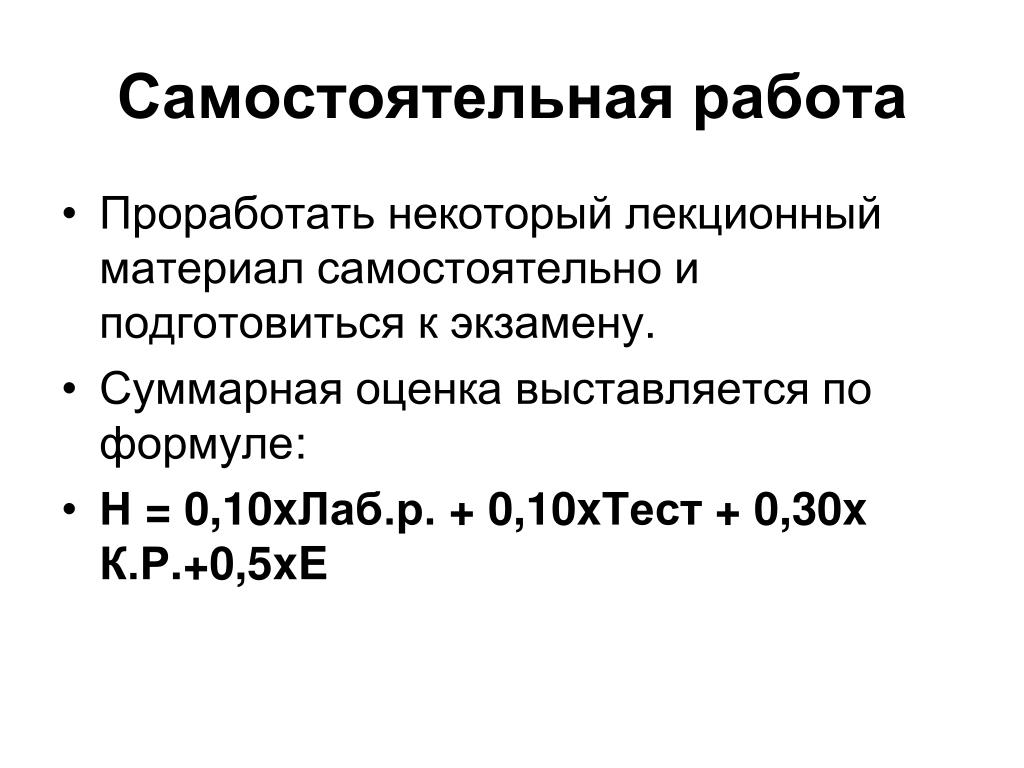

Самостоятельная работа
  • Проработать некоторый лекционный материал самостоятельно и подготовиться к экзамену.
  • Суммарная оценка выставляется по формуле:
  • Н = 0,10xЛаб.р. + 0,10xТест + 0,30x К.Р.+0,5xE
slide4
Контроль знаний
  • Экзамен состоит из2 письменных частей – из проблемной задачиитеории. Части соотносятся как весовые коэффициенты (соответственно 0,3и 0,2)
slide5

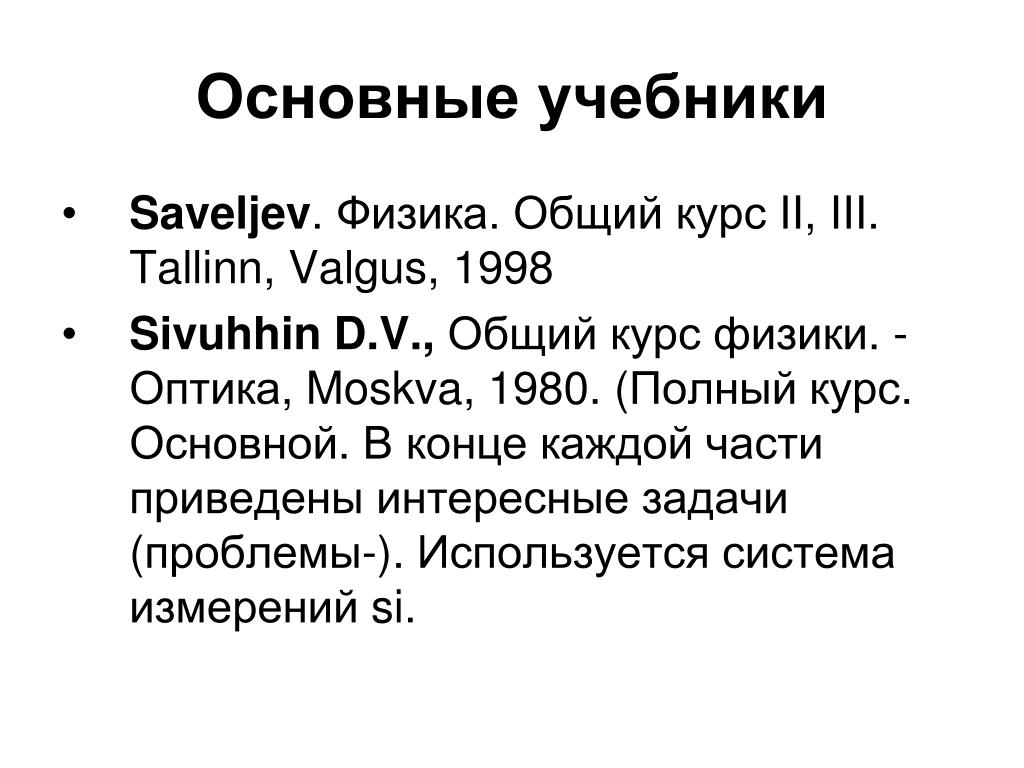

Основные учебники
  • Saveljev. Физика. Общий курс II, III. Tallinn, Valgus, 1998
  • Sivuhhin D.V., Общий курс физики. - Оптика, Moskva, 1980. (Полный курс. Основной. В конце каждой части приведены интересные задачи (проблемы-). Используется система измерений si.
slide6

Вопросы к лекции

  • Напряжённость электрического поля
  • Электрическая индукция
  • Электрическая ёмкость

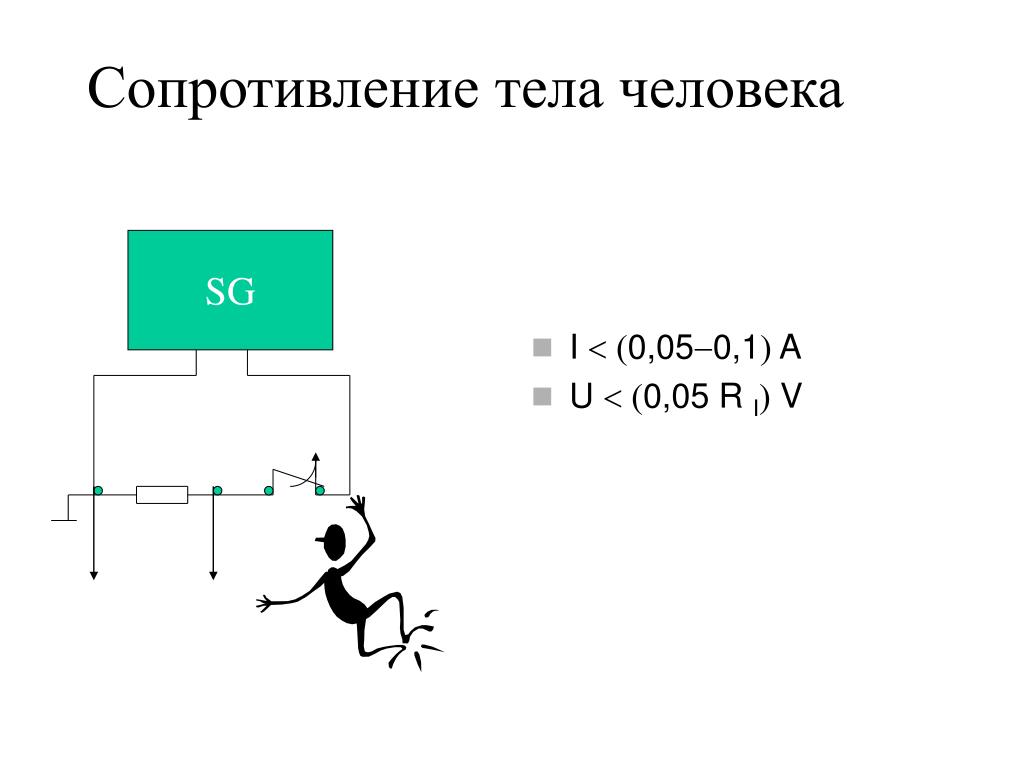

slide8

Сопротивление тела человека

  • I  0,050,1 A
  • U  0,05 R I V

SG

R I

R

OSTS

Y

slide10

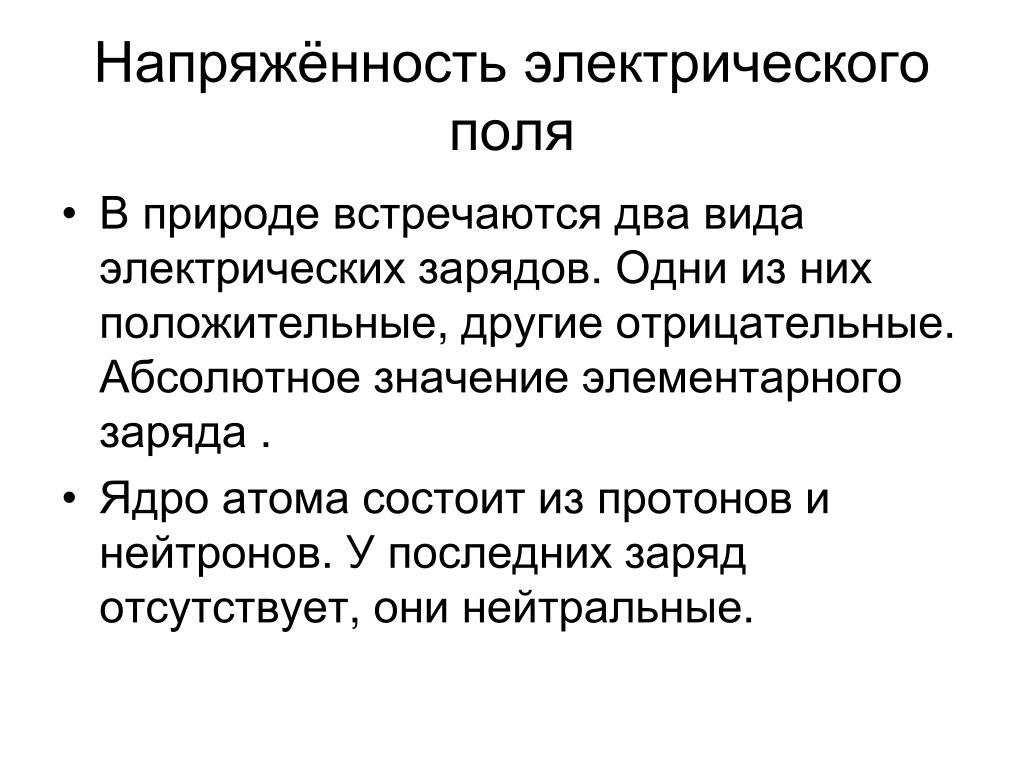

Напряжённость электрического поля
  • В природе встречаются два вида электрических зарядов. Одни из них положительные, другие отрицательные. Абсолютное значение элементарного заряда .
  • Ядро атома состоит из протонов и нейтронов. У последних заряд отсутствует, они нейтральные.
slide11
Напряжённость электрического поля
  • Количество протонов и электронов. Атом в целом нейтрален
  • Материал состоит из атомов, поэтому тоже нейтрален.
slide12

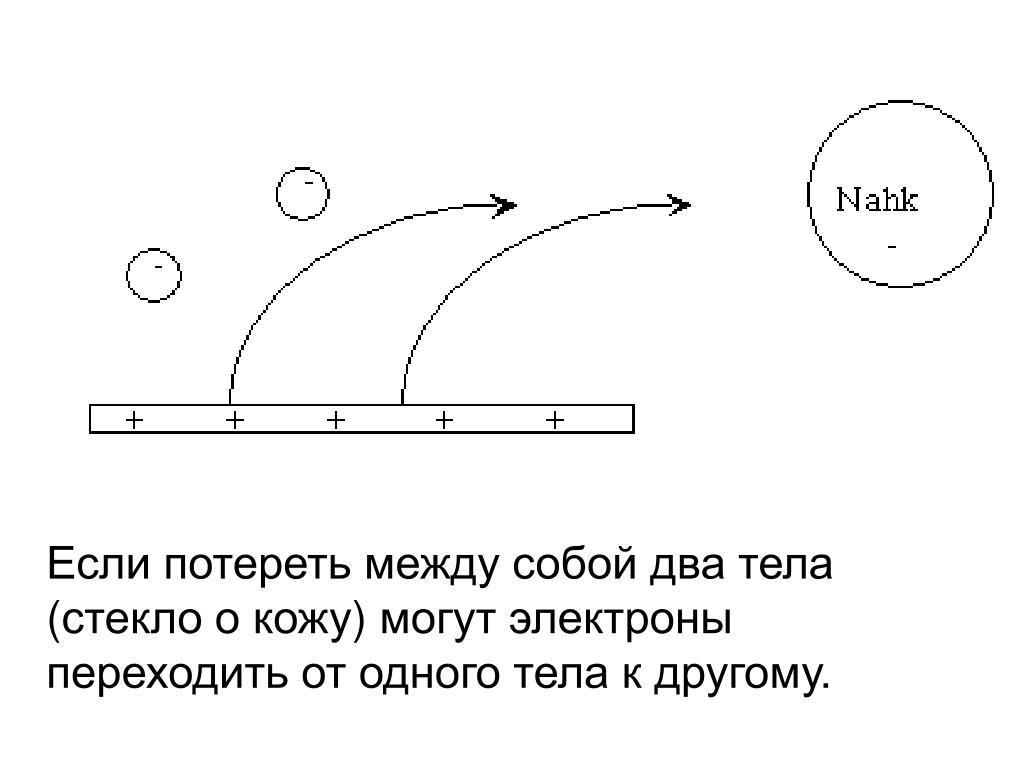

Если потереть между собой два тела (стекло о кожу) могут электроны переходить от одного тела к другому.

slide13

(Эбонит о шерстяной материал ).Методэлектростатической индукции

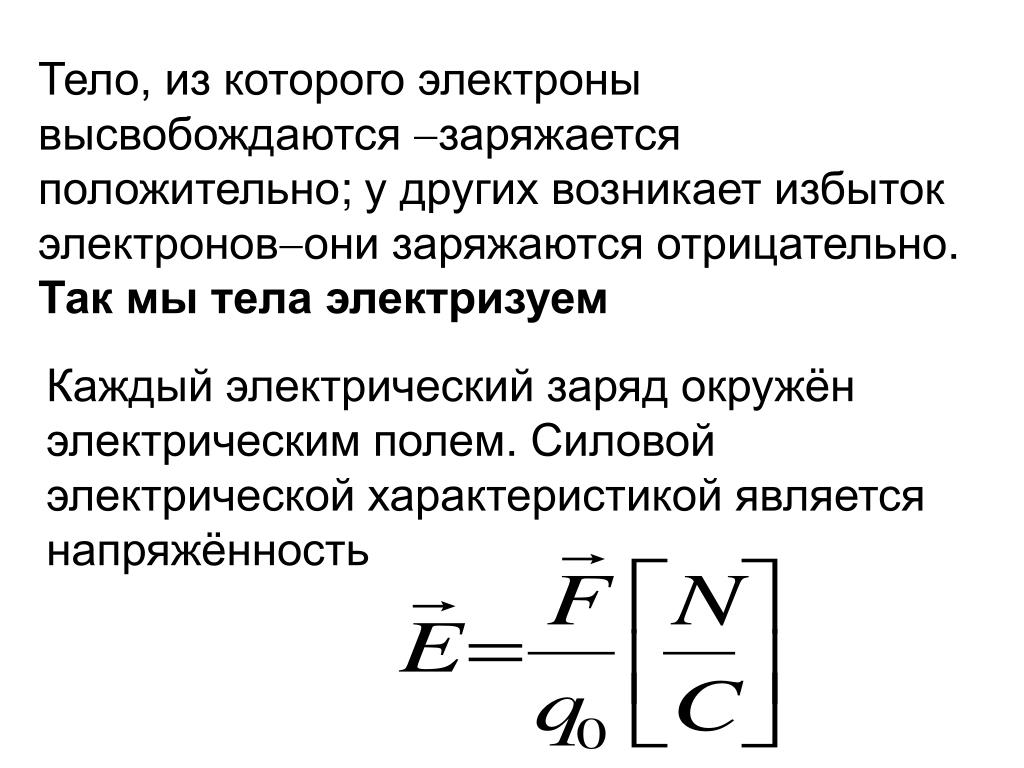

slide14

Тело, из которого электроны высвобождаются заряжается положительно; у других возникает избыток электроновони заряжаются отрицательно. Так мы тела электризуем

Каждый электрический заряд окружён электрическим полем. Силовой электрической характеристикой является напряжённость

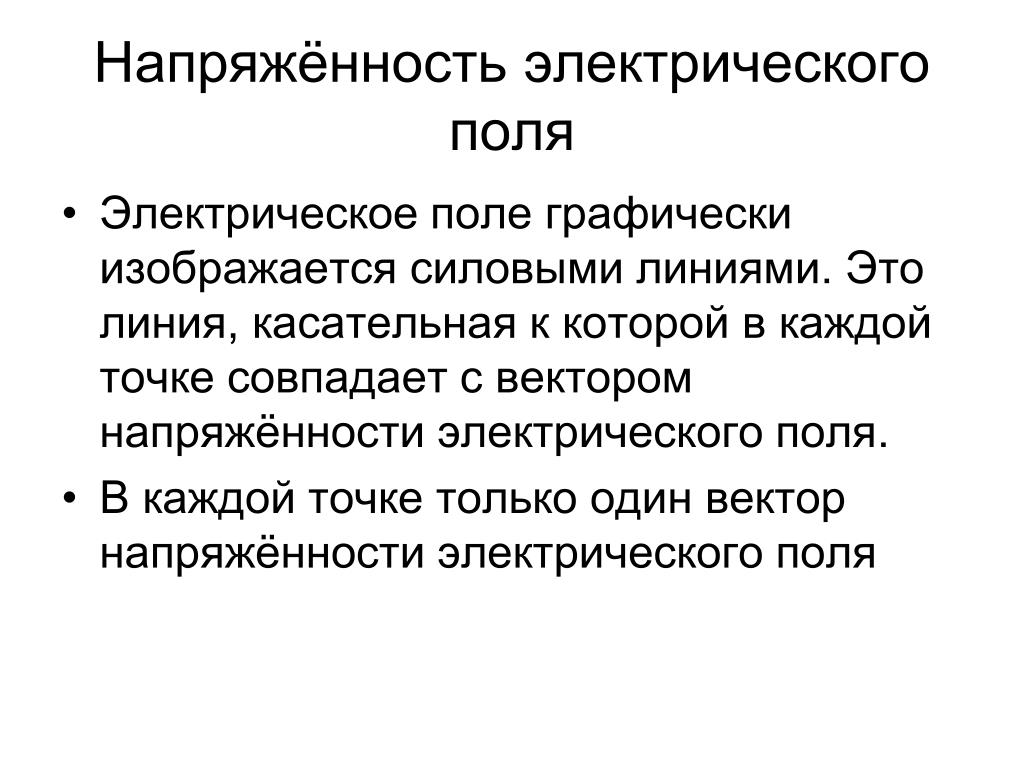

slide15
Напряжённость электрического поля

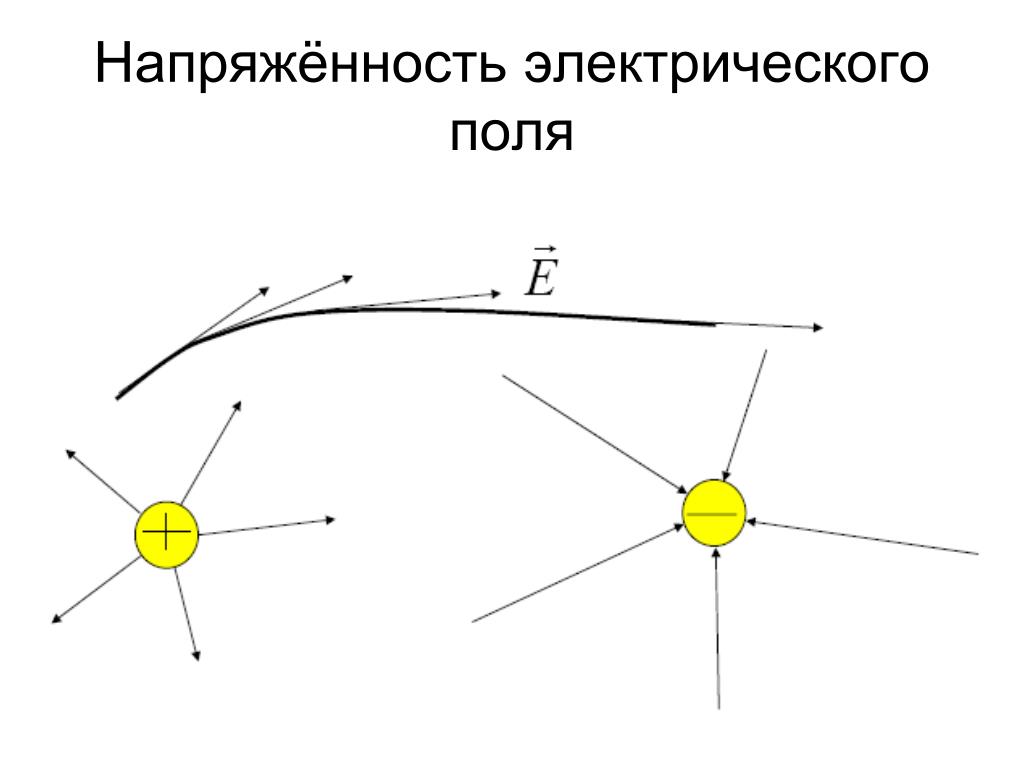

  • Электрическое поле графически изображается силовыми линиями. Это линия, касательная к которой в каждой точке совпадает с вектором напряжённости электрического поля.
  • В каждой точке только один вектор напряжённости электрического поля

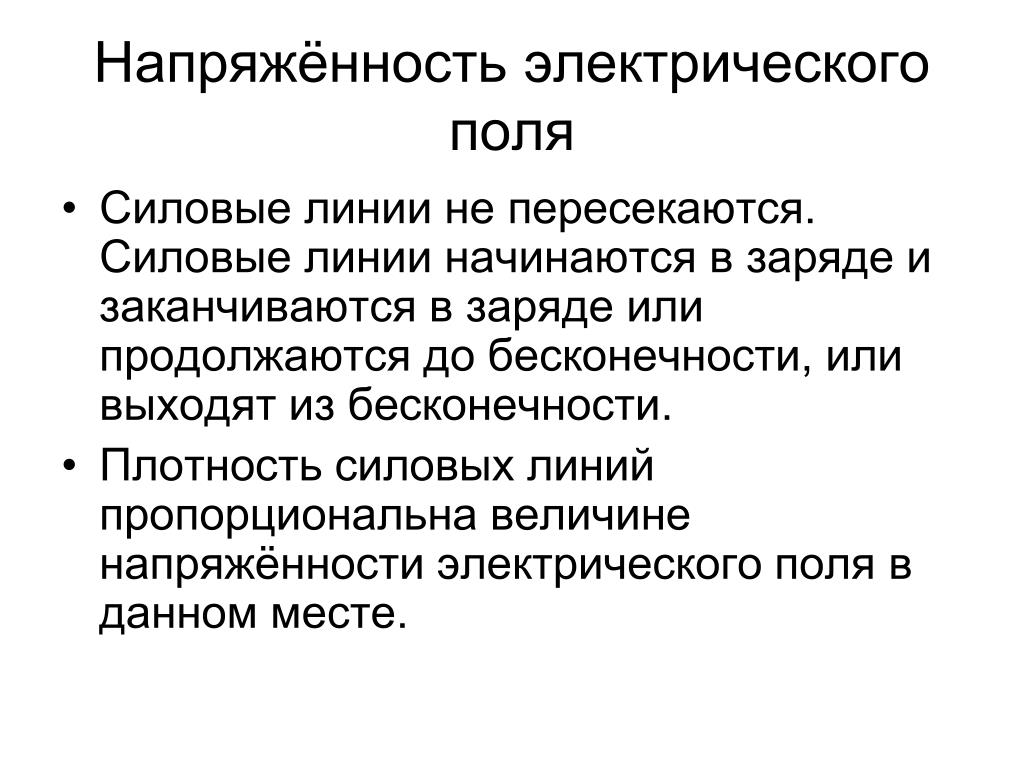

slide16
Напряжённость электрического поля
  • Силовые линии не пересекаются. Силовые линии начинаются в заряде и заканчиваются в зарядеили продолжаются до бесконечности, или выходят из бесконечности.
  • Плотность силовых линий пропорциональна величине напряжённости электрического поля в данном месте.

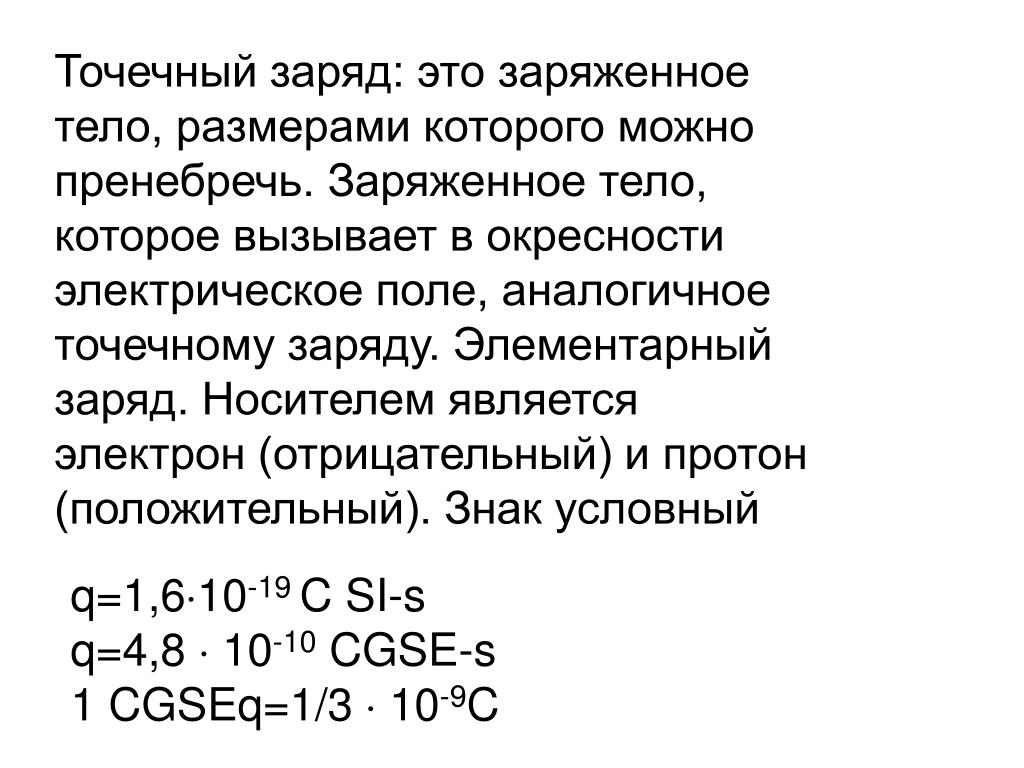

slide18

Точечный заряд: это заряженное тело, размерами которого можно пренебречь. Заряженное тело, которое вызывает в окресности электрическое поле, аналогичное точечному заряду. Элементарный заряд. Носителем является электрон (отрицательный) и протон (положительный). Знак условный

q=1,610-19 C SI-s

q=4,8 10-10 CGSE-s

1 CGSEq=1/3 10-9C

slide19

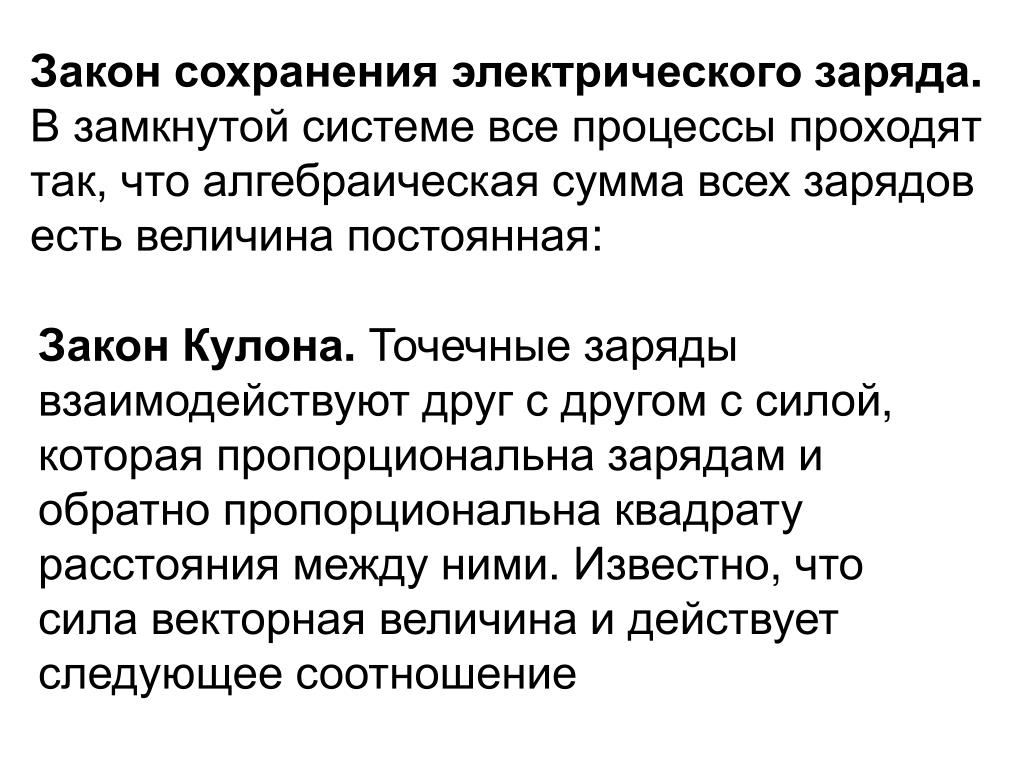

Закон сохранения электрического заряда. В замкнутой системе все процессы проходят так, чтоалгебраическая сумма всех зарядов есть величина постоянная:

Закон Кулона. Точечные заряды взаимодействуют друг с другом с силой, которая пропорциональна зарядами обратно пропорциональна квадрату расстояния между ними. Известно, что сила векторная величинаи действует следующее соотношение

slide20

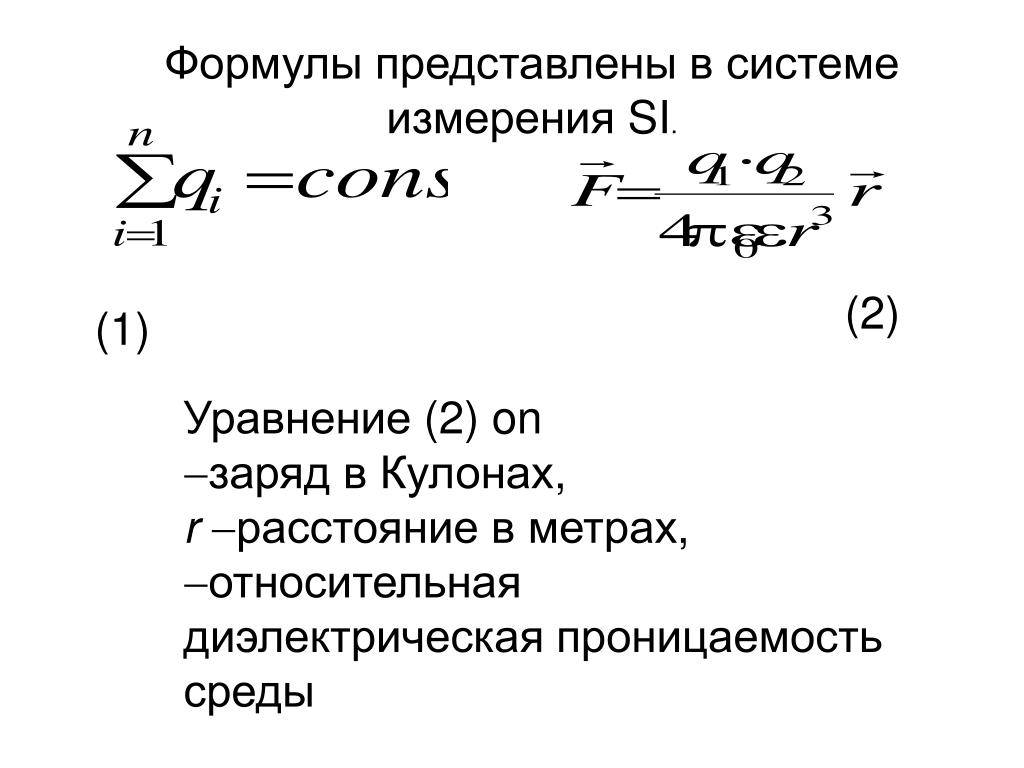

Формулы представлены в системе измерения SI.

(2)

(1)

Уравнение (2) on

заряд в Кулонах,

r расстояние в метрах,

относительная диэлектрическая проницаемость среды

slide21

Диэлектрическая проницаемость в вакуумеили электрическая постоянная, где c скорость света в вакууме.

Коэффициент пропорциональности.

Абсолютная диэлектрическая

проницаемость

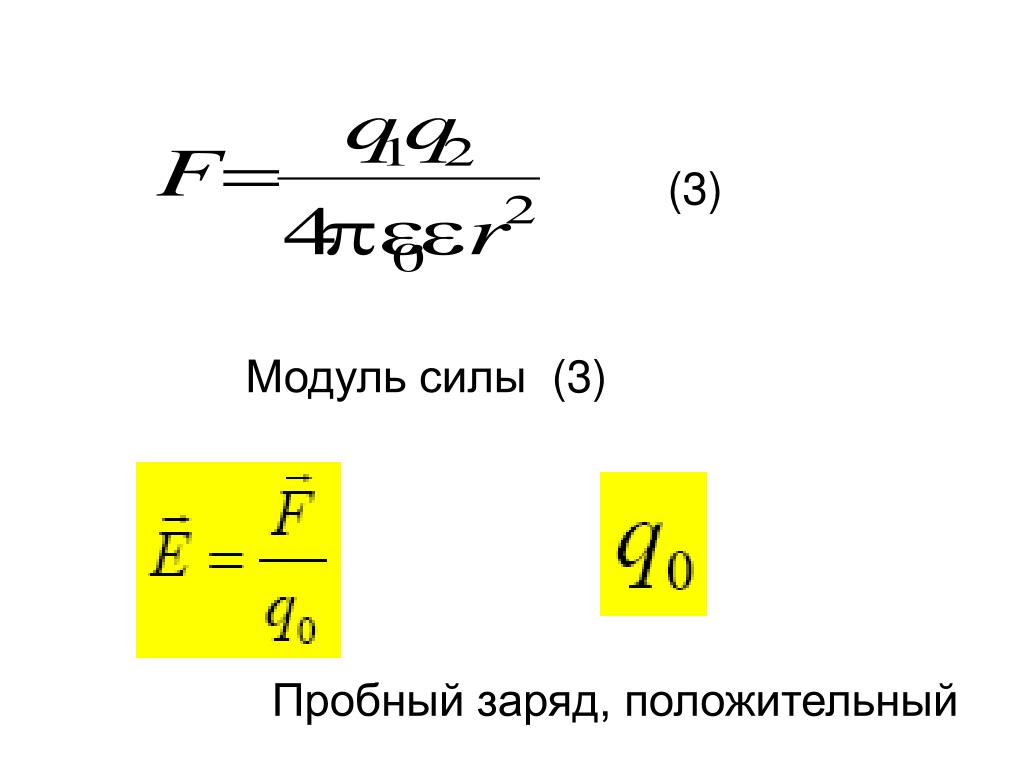

slide22

(3)

Модуль силы (3)

Пробный заряд, положительный

slide23

Данное уравнение применяется

для любого сферически симметричного поля

Принцип суперпозиции: Электрическое поле, созданное системой точечных зарядов, определяется векторной суммой напряжённостей отдельных электрических полей.

slide24

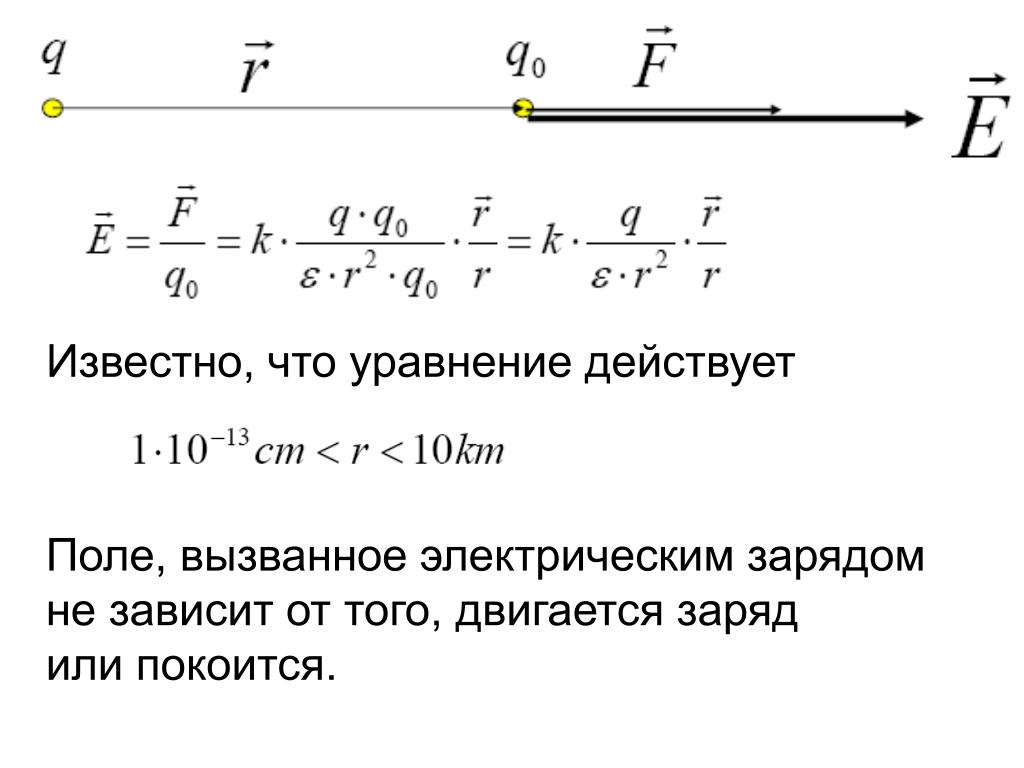

Известно, что уравнение действует

Поле, вызванное электрическим зарядом

не зависит от того, двигается заряд

или покоится.

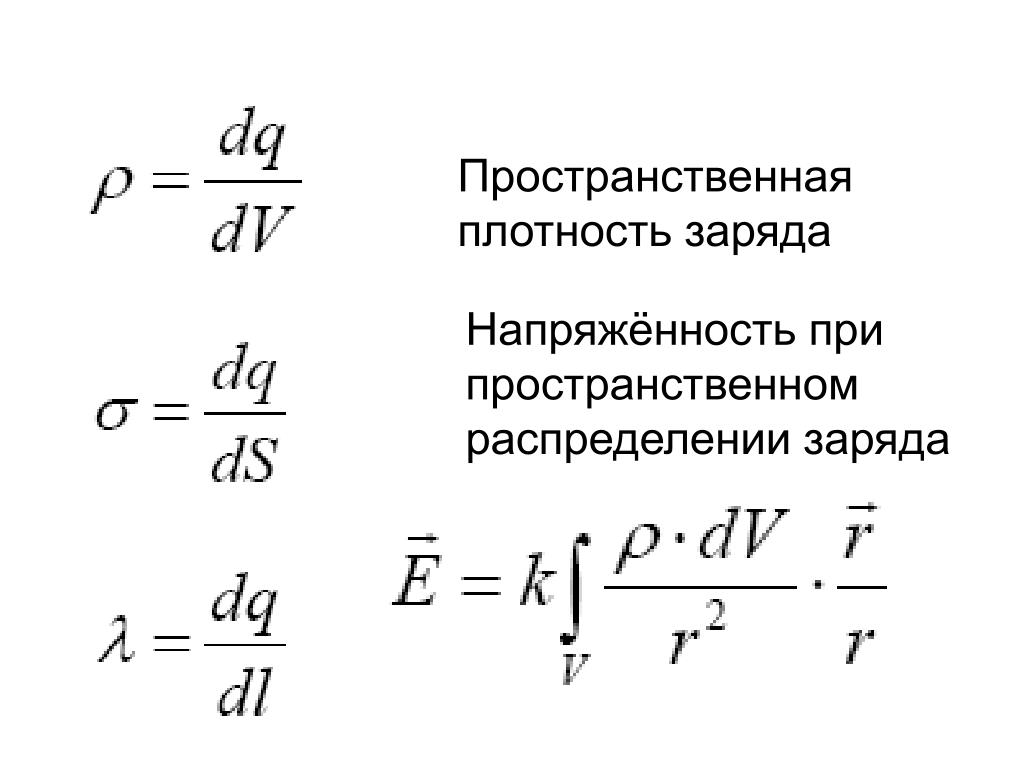

slide25

Пространственная

плотность заряда

Напряжённость при

пространственном

распределении заряда

slide26

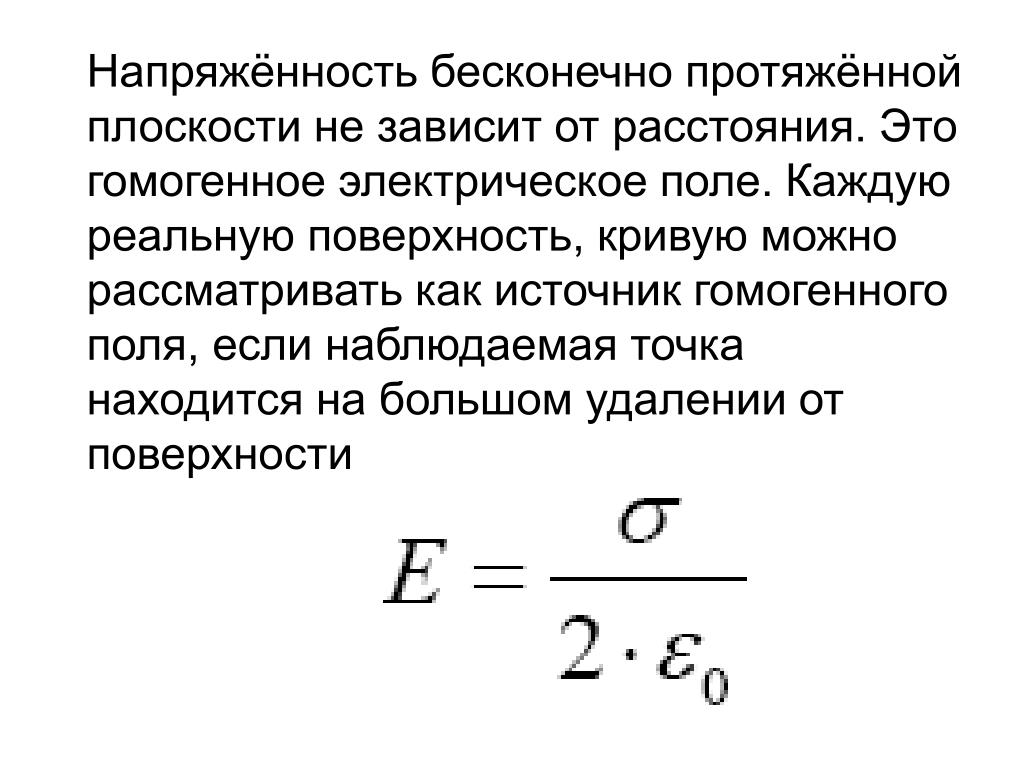

Напряжённость бесконечно протяжённой плоскости не зависит от расстояния. Это гомогенное электрическое поле.Каждую реальную поверхность, кривую можно рассматривать как источник гомогенного поля, если наблюдаемая точка находится на большом удалении от поверхности

slide27

Учитывая, что вектор электрического смещения привязан к полю заряда в вакууме можно сказать, что вектор электрического смещения описывает также поле зарядов в веществе.

slide28
Электрическая ёмкость

Опытным

путём:

Ёмкость

Единичного

проводника

Однако q/ не зависит от формы тела. Это электрическая ёмкость тела
