  1. USB CABLE 理解与认识 品管课

  2. USB Assembly设计规范 通用串行接口是一个巨大的成功。如今它已有遍及全世界的几亿条线且以USB为基础的外围设备随处可见。 由于它的易于使用，速度和延展性，USB是许多消费者首选的个人电脑的连接。 USB 2.0将大大地提高了其速度，赋予外围设备更快的速度和更新型的型号。 所有这些带给USB销售商很好的市场机遇。

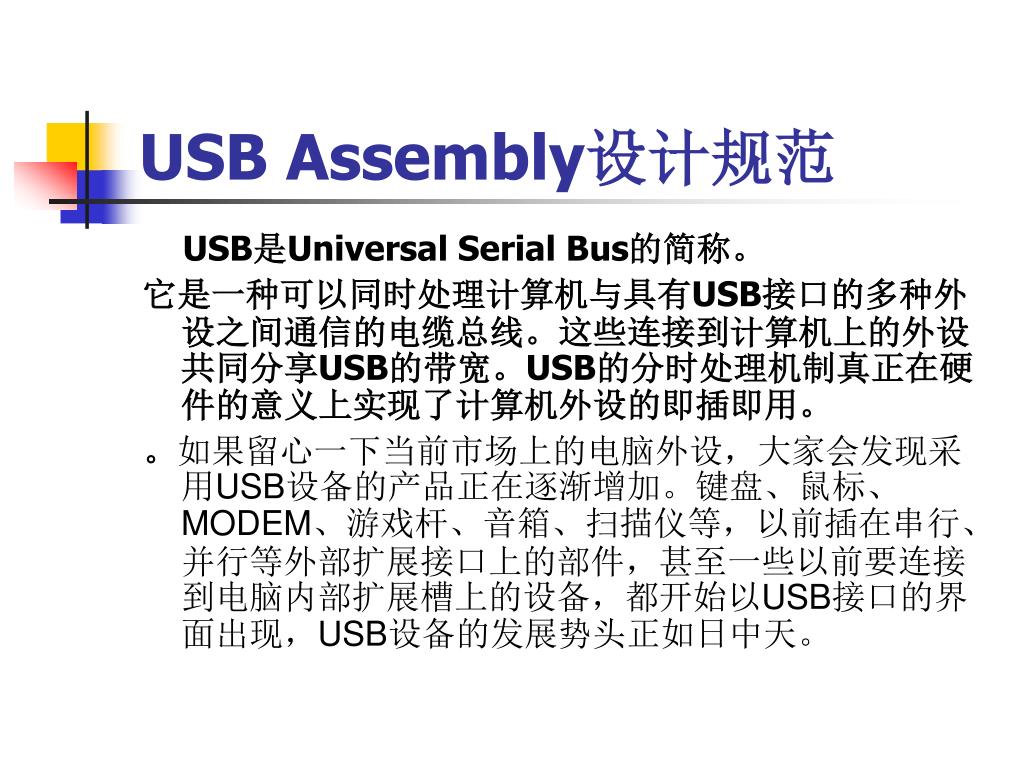

  3. USB Assembly设计规范 USB是Universal Serial Bus的简称。 它是一种可以同时处理计算机与具有USB接口的多种外设之间通信的电缆总线。这些连接到计算机上的外设共同分享USB的带宽。USB的分时处理机制真正在硬件的意义上实现了计算机外设的即插即用。 。如果留心一下当前市场上的电脑外设，大家会发现采用USB设备的产品正在逐渐增加。键盘、鼠标、MODEM、游戏杆、音箱、扫描仪等，以前插在串行、并行等外部扩展接口上的部件，甚至一些以前要连接到电脑内部扩展槽上的设备，都开始以USB接口的界面出现，USB设备的发展势头正如日中天。

  4. USB是Universal Serial Bus的英文缩写，即通用串行总线，是计算器系统的一种新型通信协议。目前，计算器系统各外围设备的接口没有统一的标准，如键盘接口为圆形，打印机是9针或25针长方形并行接口(Parallel Port)，鼠标则是9针圆形串行接口(Serial Port)等，所以不同的外围设备与计算器主机连接时，需有专门的接口与联机．导致计算器主机接口多，联机复杂。 USB Assembly设计规范

  5. USB Assembly设计规范 • USB：Universal Serial Bus (通用串行接口) • 产品说明 • USB 按传输速率分为低速、全速、高速之分，其传输速率分别为1.5Mpbs、12Mpbs、480Mpbs，但其端子、及接线方法一致。主要使用在电脑及电脑周边设备的连接，最大传输距离为5M。

  6. 若使用USB接口与联机，计算器只需一个4针串行接口，通过USB电缆同时可与256个不同的外围设备连接这样简化了计算器主机的接口与联机(如下图：)。若使用USB接口与联机，计算器只需一个4针串行接口，通过USB电缆同时可与256个不同的外围设备连接这样简化了计算器主机的接口与联机(如下图：)。

  7. 5.1 USB的线材结构要求： • 根据USB规范(98年9月23日出版)，USB电缆基本结构包括两芯SR-PVC绝缘的20~28AWG的电力线，两芯PE，FMPE、PP，FMPP绝缘的28AWG的信号线；按其使用与电气性能要求分为Low-speed和Full-speed，其结构上的基本区别为Low-speed中信号线不对绞，成缆后直接押出外被，不需要屏蔽；而Full-speed必须对绞，成缆后经屏蔽再押出外被．

  8. 5.1 USB的线材结构要求：

  9. 5.1USB的线材结构要求： • (低速USB线材结构) • (全速、高速线材结构) (低速USB线材结构)

  10. 5.1USB的线材结构要求：

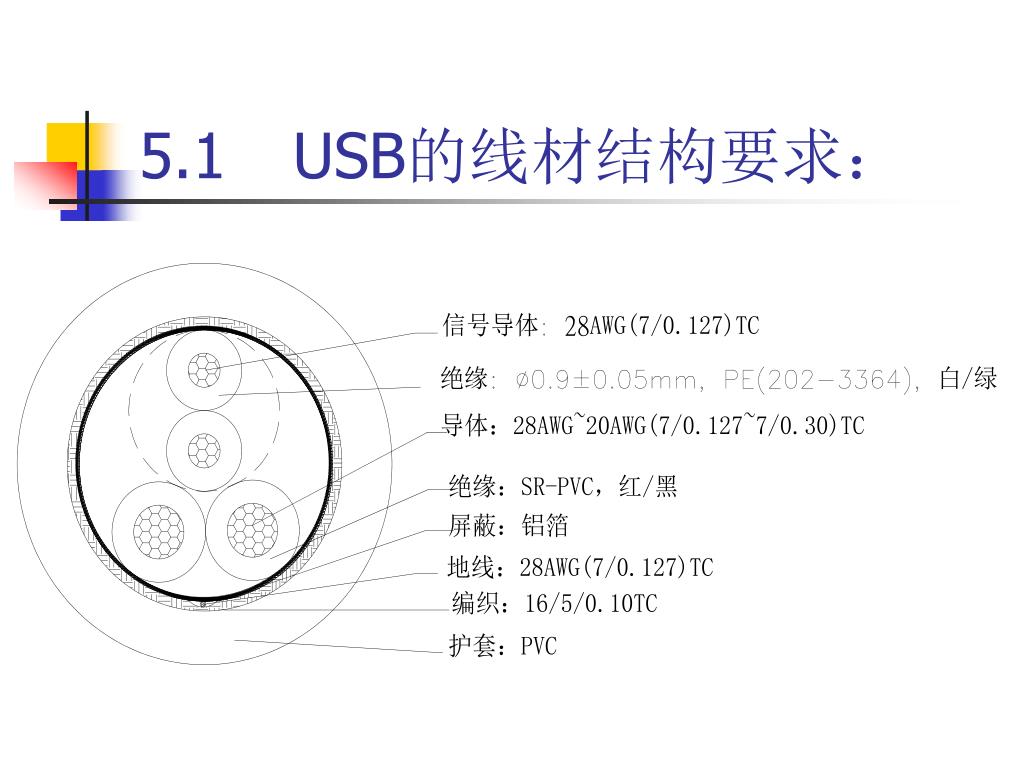

  11. 5.1USB的线材结构要求： • （2）导体： • 信号导体采用28AWG(7/0.127)的镀锡线， • 对于信号线导体，要求采用绞合铜线，绞线节距应较小为宜，推荐9~11mm，而且不应有跳股等不良。 • 电源线则采用28AWG(7/0.127)~20AWG(7/0.30)的镀锡线。 • 电源线则跟据客人及使用场合选择28~20AWG的镀锡导体，由于传送的电压绞低(5V)，电流较小(最大0.5A)，因此一般选择28AWG导体即可。

  12. 5.1USB的线材结构要求： • （3）绝缘： • 信号线绝缘采用HDPE 3364，颜色：白/绿。 • 由于信号线的特性阻抗为90±15%，本厂的生产工艺生产的信号线外径为Φ0.90±0.05mm； • 信号线需对绞，绞合节距为45~60mm，绞合时需退扭，注意在生产时不要使芯线变形。 • 电源线采用SR-PVC，颜色：红/黑。绝缘厚度一般为0.25mm

  13. 5.1USB的线材结构要求： • （4）总绞： • 对绞的信号线和电源线需总绞，绞合节距一般为90mm。 • (5) 屏蔽： • USB传输的是高频信号，为了防止干扰和被干扰，需采用铝箔+地线+编织的屏蔽结构， • 地线一般使用28AMG(7/0.127)的镀锡线， • 铜线的编织遮蔽率大于65%。 • (6) 护套：采用PVC，其厚度一般为0.64mm。其它客人如有阻燃、无毒等要求，选用不同的PVC。

  14. 5.1USB的线材结构要求： • (7) 线材印字： • 有CM认证和USB 2.0版的认证时，线材推荐印字例： • USB SHIELDED HI-SPEED USB2.0 <28AWG/1P+28AWG/2C> UL CM 75℃

  15. 端子类型: • USBA型:主要用于与机算机的主机（host）相连。 • USBB型:主要用于与计算机外围设备相连，如打印机、扫描仪等。 • USB mini-B :主要用与移动、便携式设备相连，如手机、MP3、数码相机、PDA

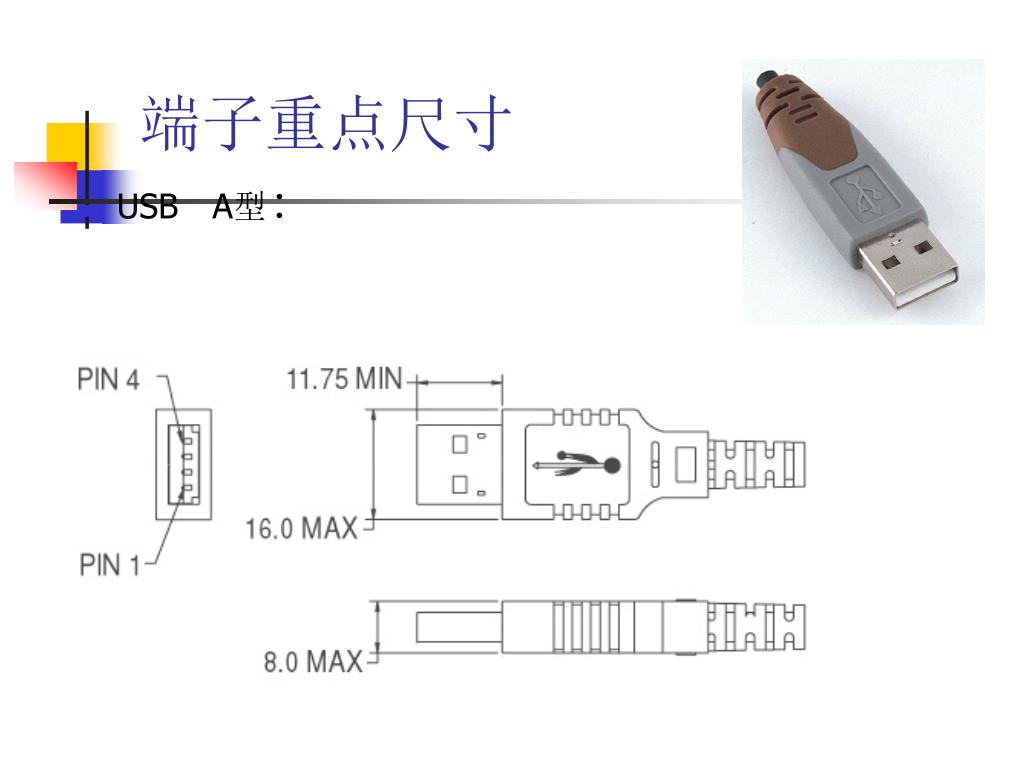

  16. 端子重点尺寸 • USBA型:

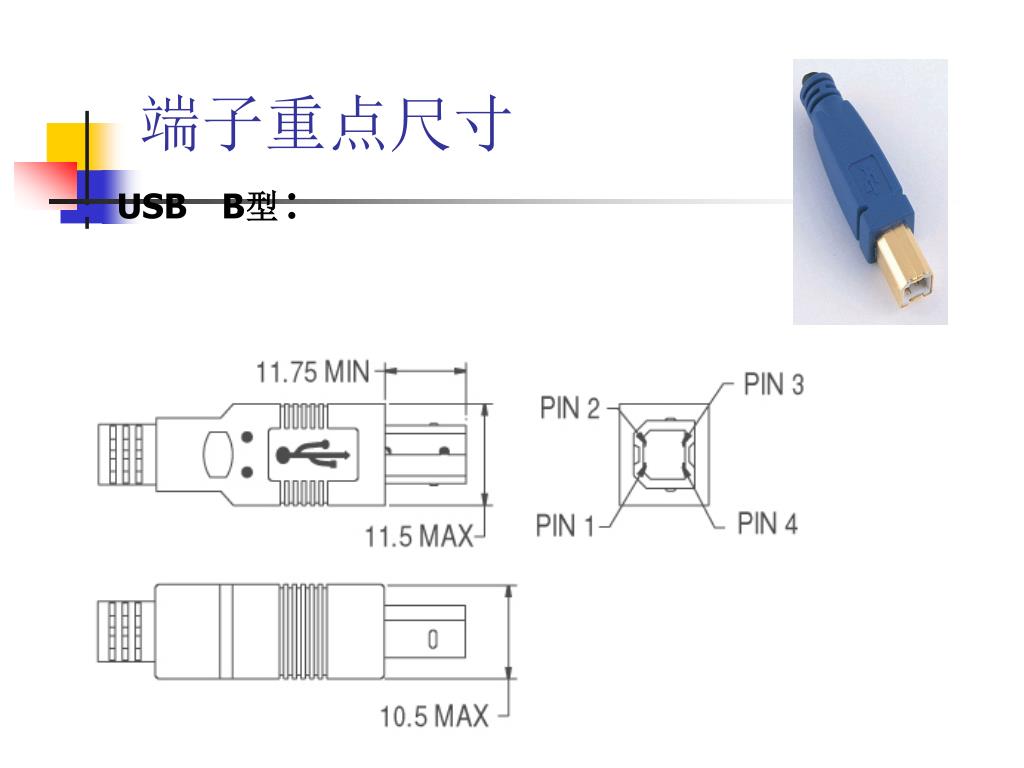

  17. 端子重点尺寸 • USBB型:

  18. 端子重点尺寸 • MiniB型：:

  19. 5.2 插头加工 • 根据不同的使用场合选用不同的端子，最大传输距离为4M。 • 现本厂有USB 2.0认证的型式: USB A to USB B， USB A to min B • 本厂实际生产的则有 • A(公) to A(母)(如本厂产品：UAA021)， • A(公) to A(公)(如本厂产品：UAA011)， • A to B(如本厂产品：USB007)， • A to mini B(如厂产品：USB201)， • A to Open (暂没有上目录册)。 • 为提升产品的性能和档次可以加上磁芯。 • 端子的外露尺寸作为插头要求的重要项目，具体见本厂制作规范

  20. 接线方法： • A(公) to A(公)、 • A(公) to A(母)：Pin点一一对应相接。

  21. A to B型 接线方法 接线方法：

  22. 接线方法： A to mini B型接线方法

  23. 接线方法： A to mini B型接线方法

  24. : : 成品测试

  25. 成品测试

  26. 成品测试

  27. 成品测试
