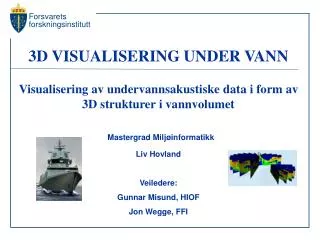

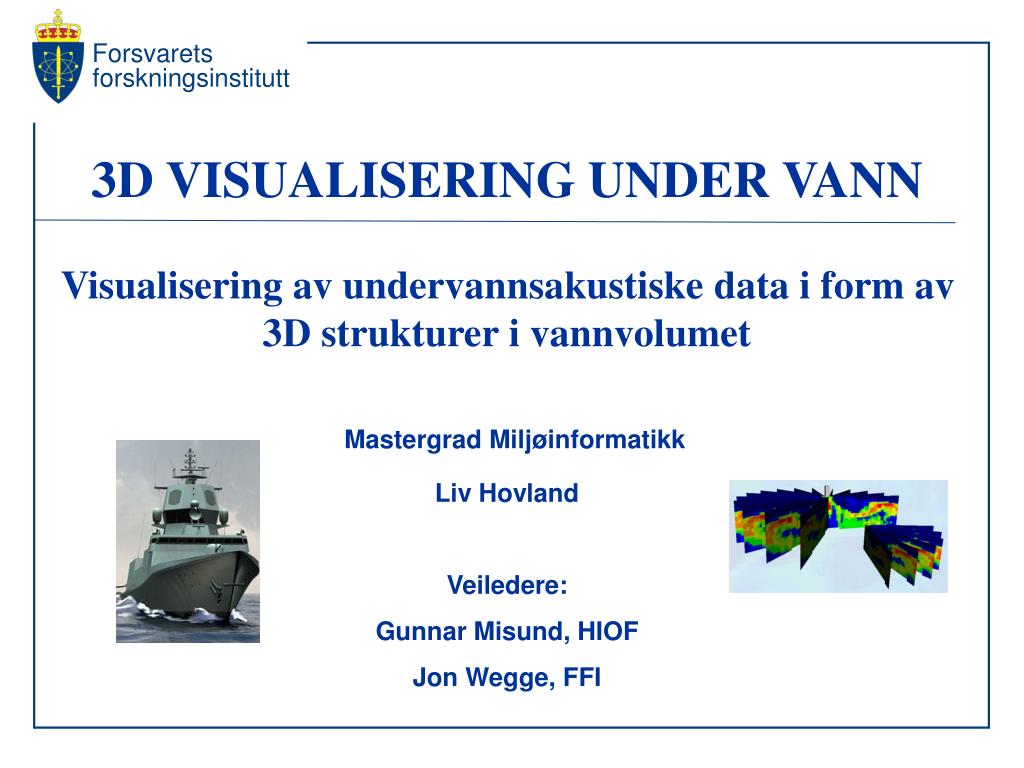

  1. Forsvarets forskningsinstitutt 3D VISUALISERING UNDER VANN Visualisering av undervannsakustiske data i form av 3D strukturer i vannvolumet Mastergrad Miljøinformatikk Liv Hovland Veiledere: Gunnar Misund, HIOF Jon Wegge, FFI

  2. Forsvarets forskningsinstitutt • Sjøforsvaret anskaffer fem nye fregatter. • Hver fregatt vil ha to aktive sonarer for deteksjon av fiendtlige ubåter. • Sonarene sender ut lydsignaler som returneres til sonaren med varierende styrke. • Vanskelig å skille ut signaler fra en mulig ubåt fra signaler som f.eks. reflekteres fra forhøyninger i havbunnen.

  3. Forsvarets forskningsinstitutt • Visualisering av styrken på lydsignalene vil være et nyttig hjelpemiddel for å skille ut signaler fra fiendtlige ubåter fra falske alarmer. • FFI utvikler et evaluerings- og simuleringsverktøy for sonarene, som skal brukes til taktisk trening og utvikling på Haakonsvern i Bergen.

  4. Forsvarets forskningsinstitutt Mastergradsoppgaven: • Lese data for sonar ytelse. • Visualisere styrken på lydsignalene på ulike dybder relativ til sonaren, og 360 grader rundt sonaren – slik at det utgjør en 3D struktur av deknings- området til sonaren. Ulike styrker visualiseres vha. farger.

  5. Forsvarets Forsvarets forskningsinstitutt forskningsinstitutt Mastergradsoppgaven forts. • Volum visualisering av data inni 3D strukturen. • Applikasjonen skal gi muligheter for: • Skjære snitt i 3D strukturen • Rotasjon, zoom – for 3D strukturen og snitt • Dynamisk oppdatering av visualiseringen • etter hvert som fregatten beveger seg • Evaluere ulike metoder for visualisering. • Utviklingsverktøy: C#, .NET og CSOpenGL
