  1. FLUIDI DA TAGLIO classe IV MB a.s 2005-2006

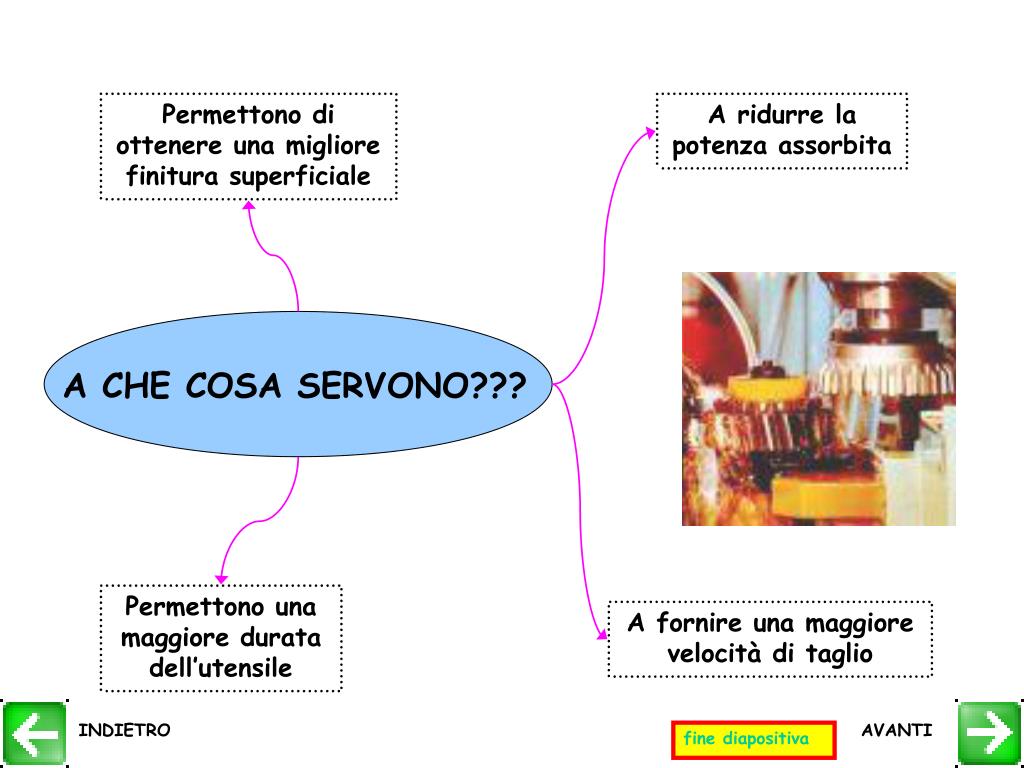

  2. Permettono di ottenere una migliore finitura superficiale A ridurre la potenza assorbita A CHE COSA SERVONO??? Permettono una maggiore durata dell’utensile A fornire una maggiore velocità di taglio INDIETRO AVANTI fine diapositiva

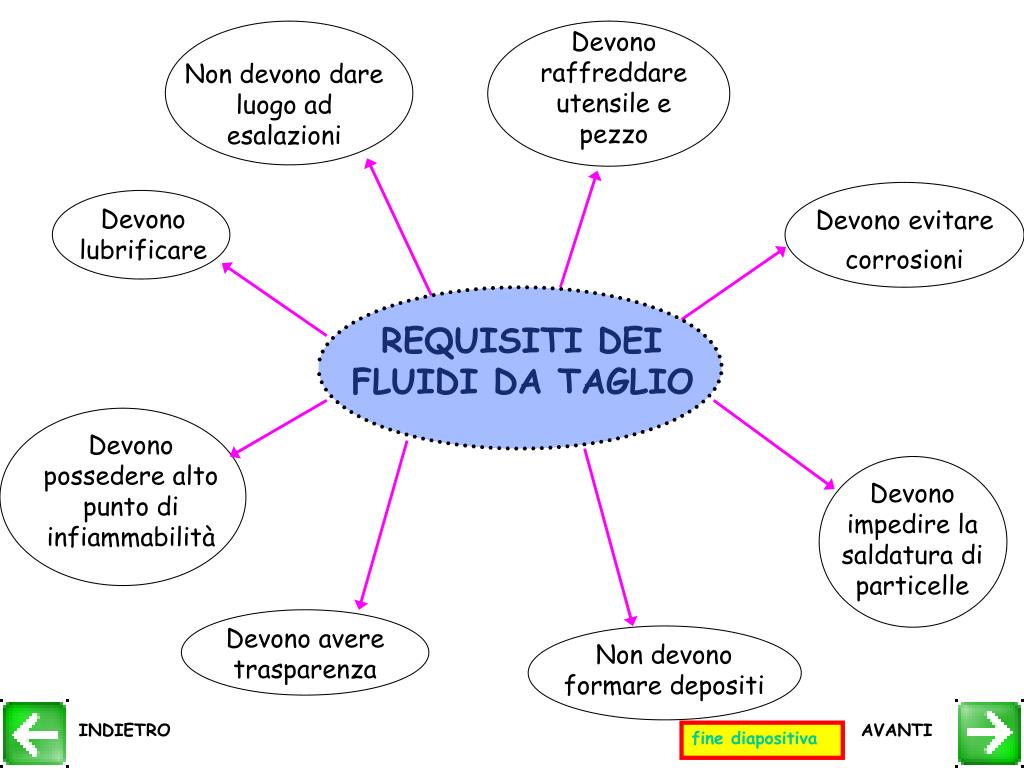

  3. Devono raffreddare utensile e pezzo Non devono dare luogo ad esalazioni Devono lubrificare Devono evitare corrosioni REQUISITI DEI FLUIDI DA TAGLIO Devono possedere alto punto di infiammabilità Devono impedire la saldatura di particelle Devono avere trasparenza Non devono formare depositi INDIETRO AVANTI fine diapositiva

  4. Oli da taglio TIPI DI FLUIDI DA TAGLIO Oli minerali attivi Oli minerali inattivi Soluzioni Oli emulsionabili Oli opachi Oli pesanti Oli trasparenti INDIETRO AVANTI fine diapositiva

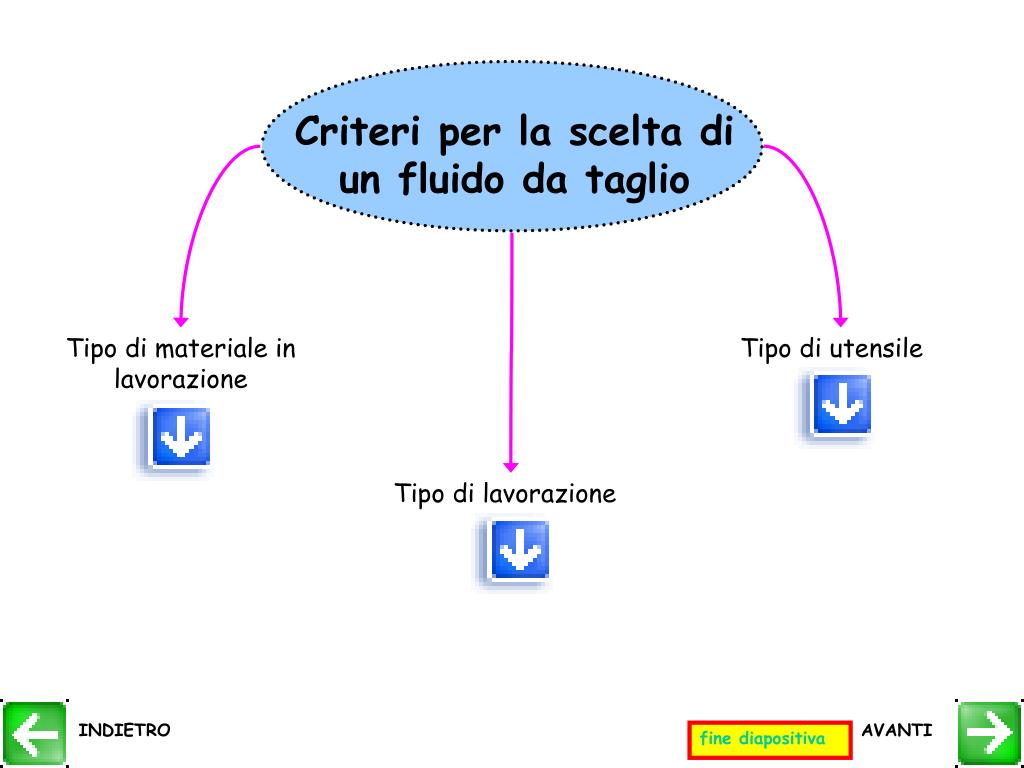

  5. Criteri per la scelta di un fluido da taglio Tipo di materiale in lavorazione Tipo di utensile Tipo di lavorazione INDIETRO AVANTI fine diapositiva

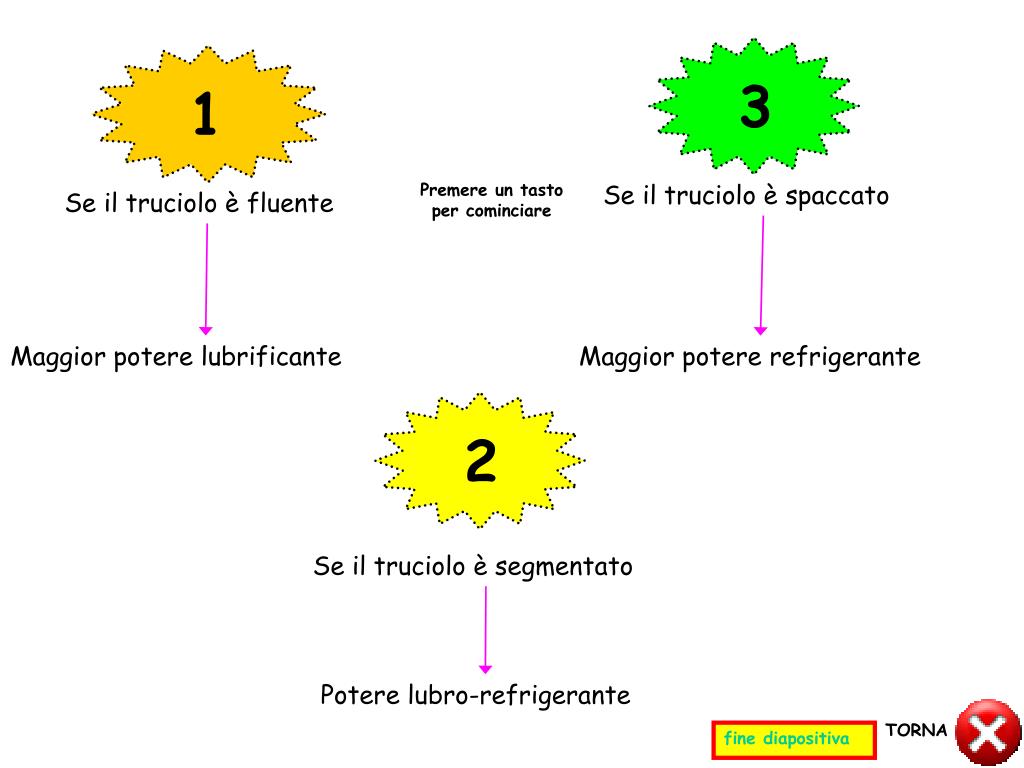

  6. Se il truciolo è spaccato Se il truciolo è fluente Maggior potere lubrificante Maggior potere refrigerante 2 1 3 Se il truciolo è segmentato Potere lubro-refrigerante Premere un tasto per cominciare TORNA fine diapositiva

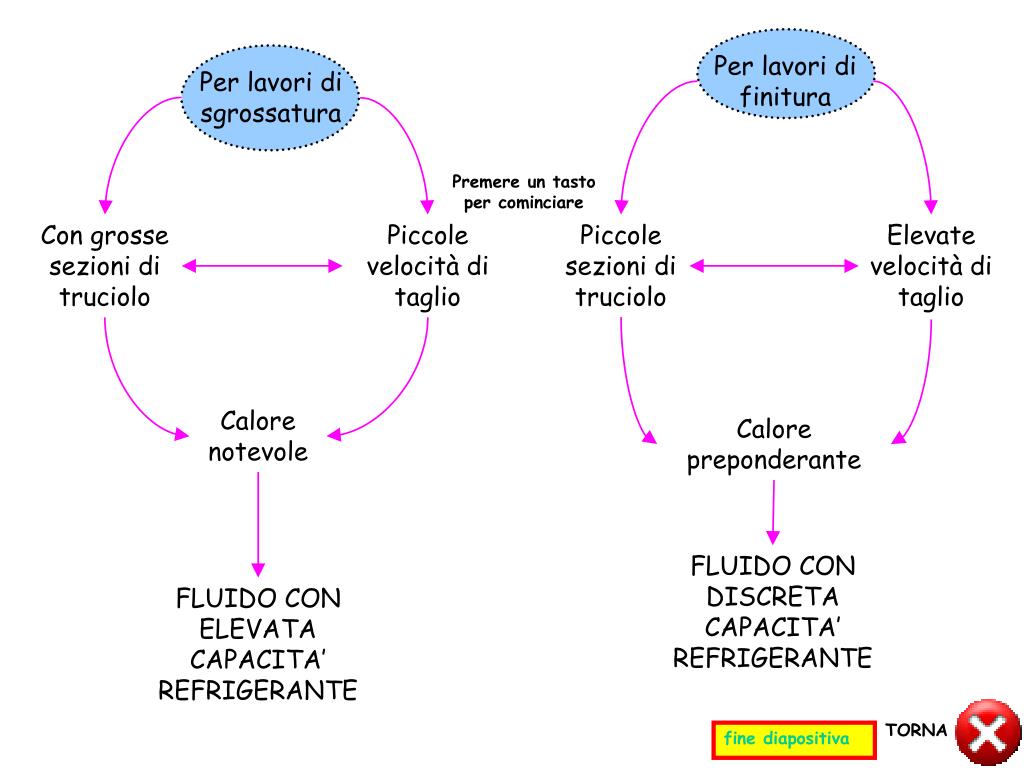

  7. Per lavori di finitura Per lavori di sgrossatura Con grosse sezioni di truciolo Piccole velocità di taglio Piccole sezioni di truciolo Elevate velocità di taglio Calore notevole Calore preponderante FLUIDO CON DISCRETA CAPACITA’ REFRIGERANTE FLUIDO CON ELEVATA CAPACITA’ REFRIGERANTE Premere un tasto per cominciare TORNA fine diapositiva

  8. Per utensili di metallo duro Per utensili di materiale ceramico o diamante Per utensili d’acciaio temprato Alto potere lubrificante Alto potere refrigerante Per raffreddare il pezzo e ottenere miglior finitura Per evitare il rinvenimento Per evitare sbalzi termici Premere un tasto per cominciare TORNA fine diapositiva

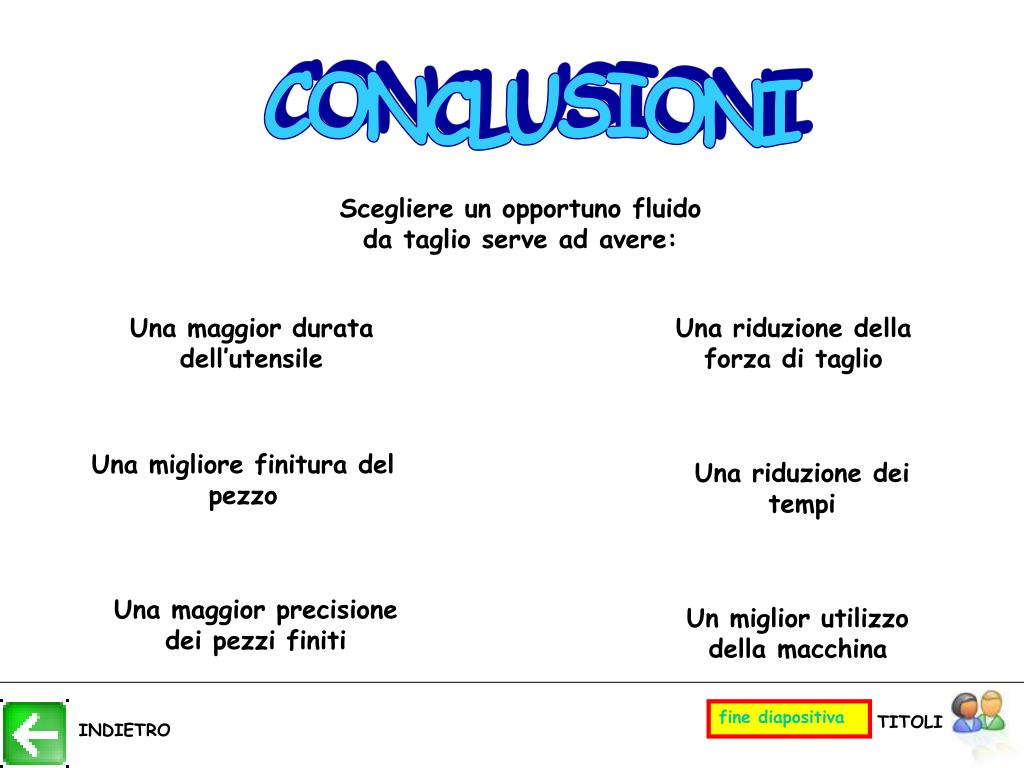

  9. CONCLUSIONI Scegliere un opportuno fluido da taglio serve ad avere: Una maggior durata dell’utensile Una riduzione della forza di taglio Una migliore finitura del pezzo Una riduzione dei tempi Una maggior precisione dei pezzi finiti Un miglior utilizzo della macchina fine diapositiva TITOLI INDIETRO

  10. FLUIDI DA TAGLIO Presentazione creata da: Matteo Pastore & Marco Moia Si Ringrazia per la collaborazione ed il supporto tecnico il Prof. Ugo Apostolo Pagina Iniziale classe IV MB a.s 2005-2006
