  1. Tato prezentace byla vytvořena v rámci projektu Orbis pictus 21. století

  2. Kontrola a měření Zkoušky materiálů dynamické OB21-OP-STROJ-KM-IND-M-3-013b.ppt

  3. Zkoušky materiálů dynamické • Při zkoušení působíme na materiál rázem • Zkouška rázem – Zkouška vrubové houževnatosti – Charpyho kladivo • Zkoušky tvrdosti • Equotip • Shoreho skleroskop • Tvrdoměr Poldi

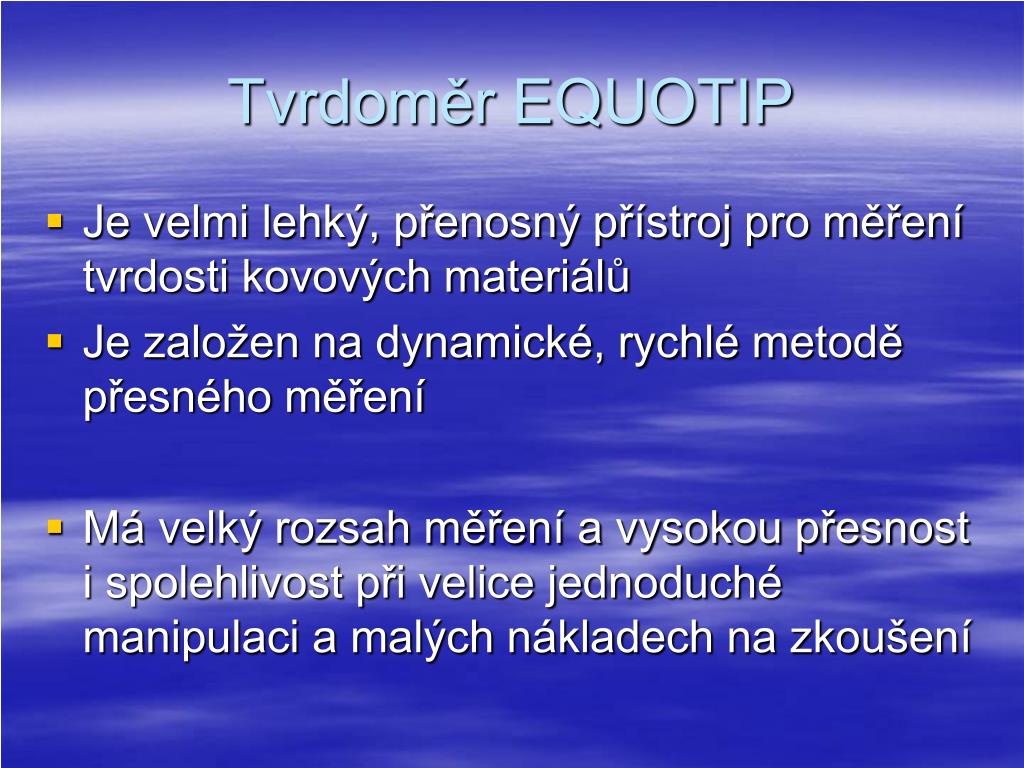

  4. Tvrdoměr EQUOTIP • Je velmi lehký, přenosný přístroj pro měření tvrdosti kovových materiálů • Je založen na dynamické, rychlé metodě přesného měření • Má velký rozsah měření a vysokou přesnost i spolehlivost při velice jednoduché manipulaci a malých nákladech na zkoušení

  5. Tvrdoměr EQUOTIP Požití: • Vzhledem k malým rozměrům a malé hmotnosti se jedná o mobilní zařízení určené pro dílenská použití pro měření hlavně velkých a hmotných součástí • Při měření nezáleží na poloze rázového přístroje (ale musí se do přístroje zadat) • Pro měření tvrdosti nad 50 HRC, případně 650 HV až 1.200 HV

  6. Tvrdoměr EQUOTIP • Kufřík • Přístroj • Kabel s indikačním měřícím přístrojem • Vázací pasta • Kontrolní válec

  7. Tvrdoměr EQUOTIP Princip práce: • Natažení přístroje–úderníku a jeho spuštění • Náraz kuličky na měřený povrch a odraz • Měření nárazové a odrazové rychlosti kuličky pomocí magnetu v tělese úderníku • Naměřená tvrdost „L“ se může porovnat s tvrdostí Brinell, Vickers a Rockwell podle porovnávací křivky

  8. Porovnání tvrdostí

  9. Shoreho skleroskop • Princip zkoušky je založen na pružném odrazu tělesa o standartní hmotnosti, které dopadá z konstantní výšky na povrch • Při nárazu tělesa se malá část kinetické energie spotřebuje na nevratnou plastickou deformaci povrchu zkoušeného tělesa a zbývající energie se projeví odrazem tělesa. Z dosažené výšky po odrazu se vypočte hodnota tvrdosti, která ale u dynamických metod zkoušení tvrdosti nedosahuje přesnosti statických metod

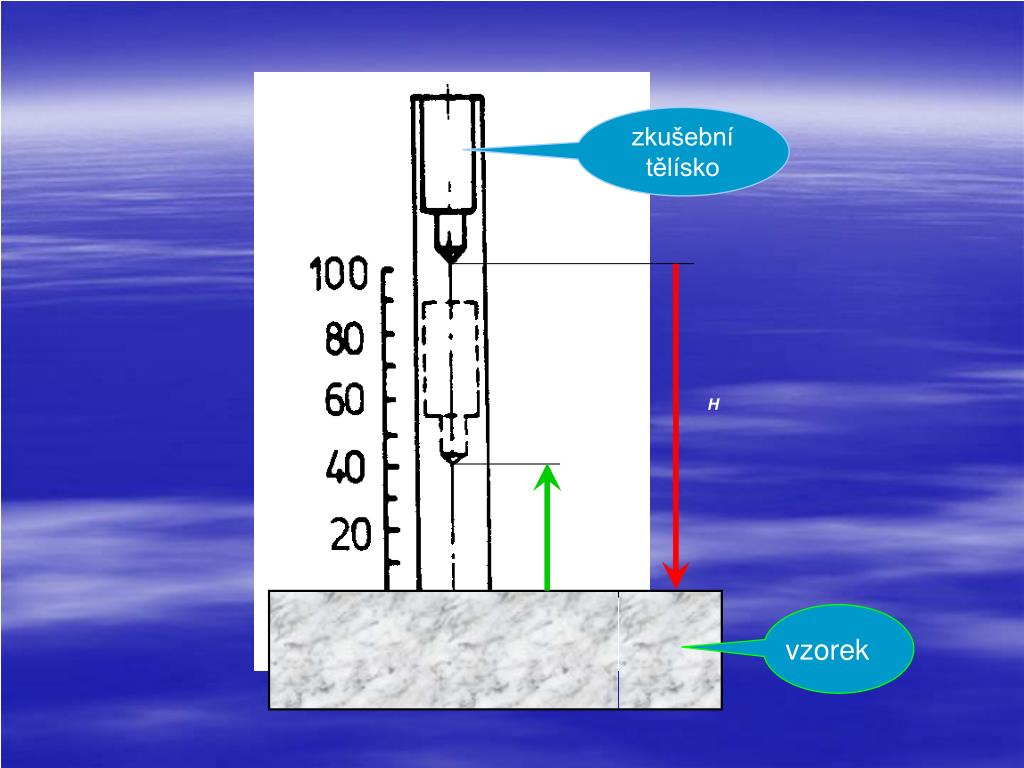

  10. zkušební tělísko m H h vzorek

  11. Shoreho skleroskop • U původního Shoreho skleroskopu se pohybuje válcový čep ve skleněné trubce opatřené stupnicí, na které se odečte pomocí lupy dosažená výška odrazu tělesa • Nastavení počáteční výšky tělesa je možné buď vysátím vzduchu z prostoru nad tělesem pomocí gumového balónku nebo u některých přístrojů pomocí pružiny

  12. Tvrdoměr Poldi • Přenosný tvrdoměr, který umožňuje stanovení tvrdosti na základě plastické deformace vzniklé rázem a porovnání velikosti vzniklého vtisku s velikostí vtisku na materiálu o známé tvrdosti • Jde o nejmenší přenosný tvrdoměr pro měření tvrdosti metodou Brinell

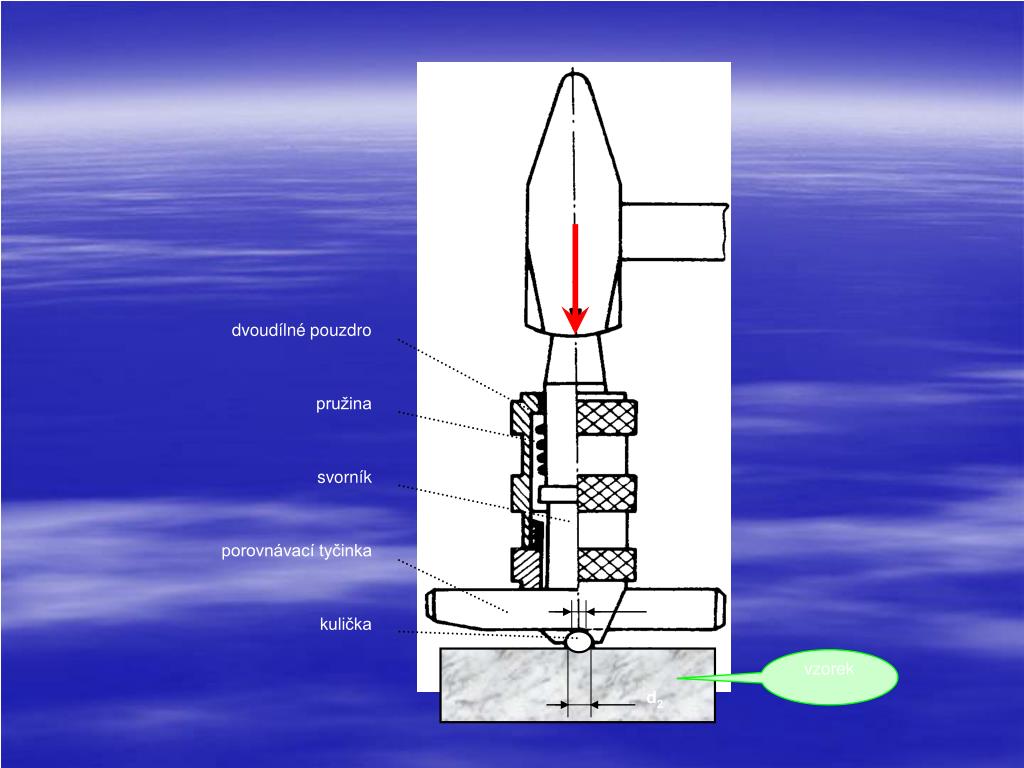

  13. F dvoudílné pouzdro pružina svorník porovnávací tyčinka d1 kulička vzorek d2

  14. Obr. 27:Sestavený tvrdoměr Obr. 28:Lupa na měření velikosti vtisku • Obr. 26: Pomůcky pro měření • tvrdosti Poldi kladívkem

  15. Tvrdoměr Poldi • Výhodou tvrdoměru jsou jeho malé rozměry, malá hmotnost a možnost funkčnosti prakticky v jakékoliv poloze • Tvrdoměr byl vyroben a patentován již v r.1921

  16. Použitá literatura • Obrázky Poldi kladívko a Shore - Ing. Eva Molliková, Ph.D., Paed IGIP
