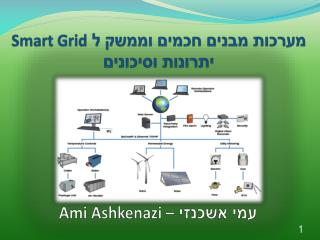

  1. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים עמי אשכנזי – Ami Ashkenazi

  2. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים שליטה ובקרת מבנה התוכן התיעלות אנרגטית ישימות וסיכוניםSmart Grid

  3. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים יתרונות קלות ופשטות בשלבי התכנון שליטה בעומס, ניהול אנרגיה וחיסכון גמישות לשינויים לאורך זמן שילוב בין מערכתי לחסכון ויעול אנרגטי אינטגרציה ל Smart Grid תקינה לתאימות בטיחות ובטחון מערכות שליטה ובקרת מבנים

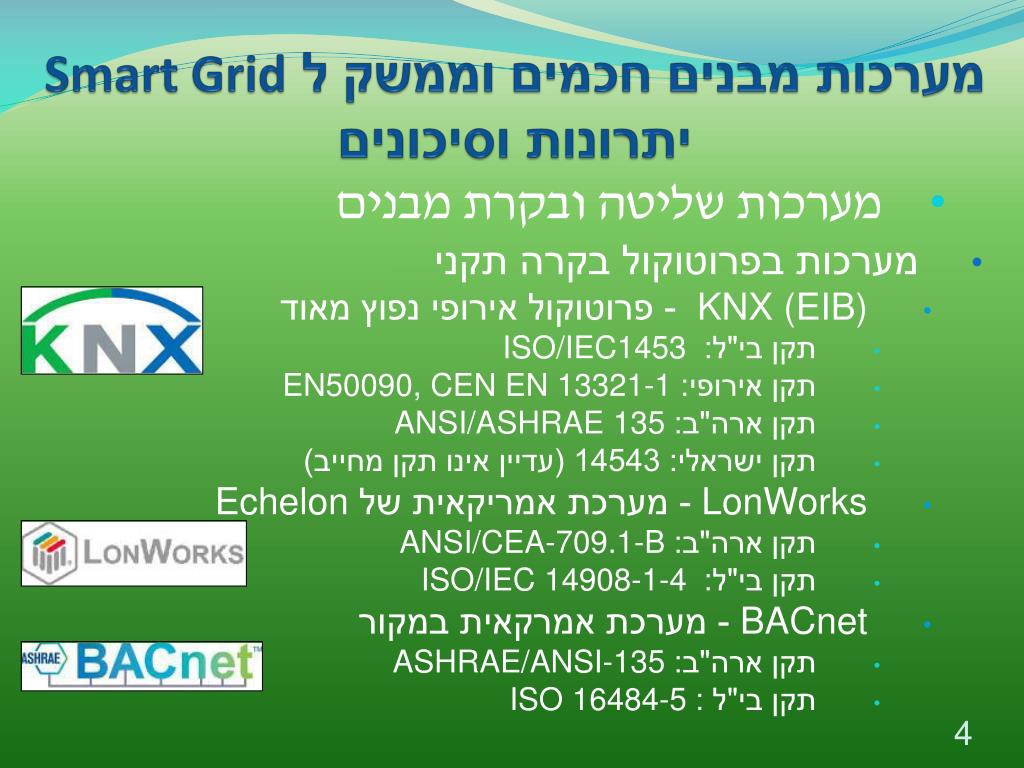

  4. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים מערכות בפרוטוקול בקרה תקני KNX (EIB) - פרוטוקול אירופי נפוץ מאוד תקן בי"ל: ISO/IEC1453 תקן אירופי: EN50090, CEN EN 13321-1 תקן ארה"ב: ANSI/ASHRAE 135 תקן ישראלי: 14543 (עדיין אינו תקן מחייב) LonWorks - מערכת אמריקאית של Echelon תקן ארה"ב: ANSI/CEA-709.1-B תקן בי"ל: ISO/IEC 14908-1-4 BACnet - מערכת אמרקאית במקור תקן ארה"ב: ASHRAE/ANSI-135 תקן בי"ל: ISO 16484-5 מערכות שליטה ובקרת מבנים

  5. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים BACnet Automation level Management level Field level KNX (EIB) מערכות שליטה ובקרת מבנים LonWorks

  6. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים פרוטוקול סטנדרטי פתוח תקשורת BUS בין כל המערכות פתרונות בקרה ושליטה לרמת הרכיב הבודד מערכות מזוג אויר תאורה מתקנים ומערכות נוספות (מעליות, משאבות, הסקה, מתקני קירור והקפאה וכו') טעינת רכב חשמלי מערכת שליטה ובקרת מבנים

  7. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים וויסות עומסים והתאמה מדוייקת לצרכים שליטה בכיול טמפרטורה וברמת התאורה בהתאם לנוכחות ולצורך שליטה ברמת עמעום התאורה בהתאם לאור טבעי שליטה בהצללה לניצול/ חסימה של קרינת השמש בקרת מבנה והתיעלות אנרגטית

  8. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים השלת עומסים רב דרגתית במצב חרום וכאשר הגיבוי מוגבל, מבצעים השלה מבוקרת לחיתוך שיא ביקוש תכנון מערכת הבקרה להשלה מדורגת של עומסים בהתאם לנקודת העבודה החדשה אין צורך בתכנון שדות נפרדים לעומס חיוני ובלתי חיוני – חסכון עלויות משמעותי! בקרת מבנה והתיעלות אנרגטית

  9. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים שליטה במקורות אנרגיה וניהול מערכות גיבוי מקורות אנרגיה למתקן: חברת החשמל, גנראטור (גז טבעי), מערכת סולארית ויסות והעברת העומס למקור האנרגיה הזמין היעיל והזול ביותר העברה רכה ומסונכרנת של המתקן או חלק ממנו אל המקור הזול בהתאם לתעריף המשתנה במהלך היום בקרת מבנה והתיעלות אנרגטית

  10. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים מערכת בקרת מבנה התממשקות אל Smart Gridישימות וסיכונים

  11. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים ראשית - הסכמה והצטרפות הארגון לתוכנית התממשקות שנית - יכולת התממשקות והגדרות סף לבקרת מבנה העברת מידע דו כיווני בין הרשת והמתקן חוסר אנרגיה ברשת/ מצב שיא ביקוש השלת עומסים מדורגת להקטנת הצריכה (טעינה, מזוג אויר, עמעום תאורה) עודף אנרגיה/ יצור ברשת הפעלת עומסים והגדלת הצריכה התממשקות אל Smart Gridישימות וסיכונים

  12. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים שרידות ואמינות ציוד ציוד ופרוטוקול נושא תו תקן ברמת השטח תפקוד אוטונומי ברמת השטח למקרה כשל תקשורת אמינות ציוד בכל רמות הבקרה והתקשורת שרידות גבוהה בכל שכבות הבקרה והניהול שרתים בגיבוי חם זמין ברמת הניהול השרתים ומערך הגיבוי על ידי הארגון ובאחריותו התממשקות אל Smart Grid ישימות וסיכונים

  13. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים איומי Cyber למערכות בקרה חדירה של אנשים שאינם מורשים ישירות למערכת ו/ או דרך רשתות התקשורת Botnet ,Insiders, Hackers,Phishers Spammers, Malware authors גורמי פשע, גורמי טרור, גורמי מודיעין עוין, מודיעין אזרחי/ מסחרי או סתם "בעלי עניין" המעוניינים בגרימת נזק התממשקות אל Smart Grid ישימות וסיכונים

  14. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים מודעות והגנה בפני איומי Cyber למערכות בקרה – באחריות אנשי מקצוע מומחים בתחום הסיכונים והנזק גדולים ככל שהמתקן גדול או קריטי מעטפת הגנה גם בצד המשתמש וגם בצד ספק האנרגיה ו Smart Grid הגנה מפגיעה מתוך הארגון מלמטה למעלה הגנה מחדירה חיצונית מלמעלה למטה התממשקות אל Smart Grid ישימות וסיכונים

  15. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים המשך יציאה לרשתות תקשורת פתוחות WAN, TCP/IP, internet, Wi-Fiחושפת את המתקן לסיכוני סייבר צריך לוודא מערכות הבקרה והניהול יופעלו על רשת תקשורת מאובטחת חסימה מחדירה - Fire Wall, הצפנה גיבוי ותוכנית התאוששות מאסון - DRP תכנון מערך אבטחת המידע ברשת הארגונית ובאחריות הארגון התממשקות אל Smart Grid

  16. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים בקרת מבנה וניהול אנרגיה - חלק אינטגרלי בשיקולי התכנון של כל מתקן תכנון נכון וצופה עתיד- משלב מערכות בקרה החל מרמת השטח ועד לרמת הניהול משלב את כל המערכות והתחומים תחת פרוטוקול תקני אחיד משקלל היביטי שרידות, גיבוי וסיכוני סייבר שילוב בין מערכתי נכון משפר יעילות ומקטין עלויות סיכום

  17. מערכות מבנים חכמים וממשק ל Smart Gridיתרונות וסיכונים תודה רבה עמי אשכנזי – Ami Ashkenazi
