  1. Radiologia Cardíaca

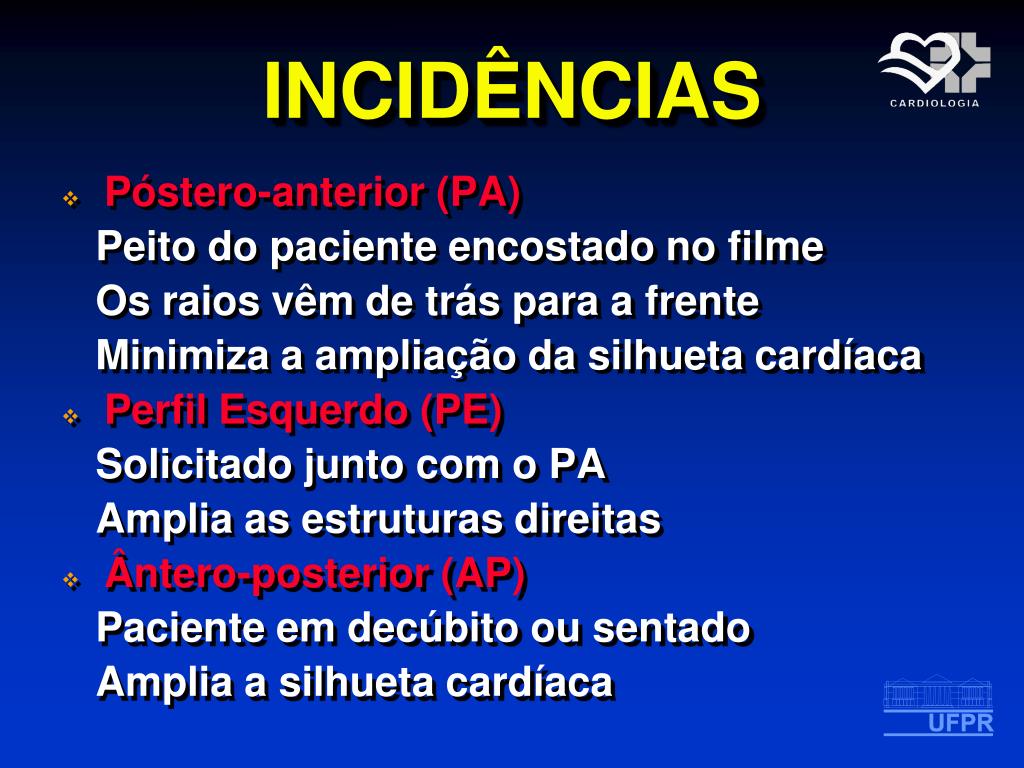

  2. INCIDÊNCIAS • Póstero-anterior (PA) Peito do paciente encostado no filme Os raios vêm de trás para a frente Minimiza a ampliação da silhueta cardíaca • Perfil Esquerdo (PE) Solicitado junto com o PA Amplia as estruturas direitas • Ântero-posterior (AP) Paciente em decúbito ou sentado Amplia a silhueta cardíaca

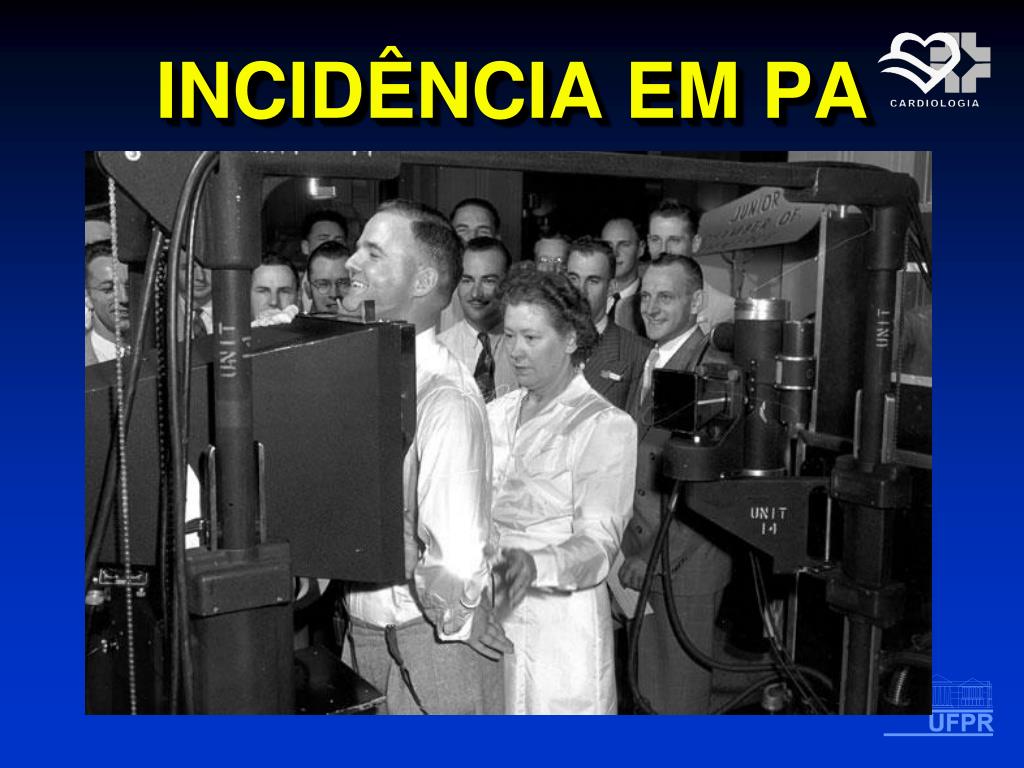

  3. INCIDÊNCIA EM PA

  4. INCIDÊNCIA EM PE

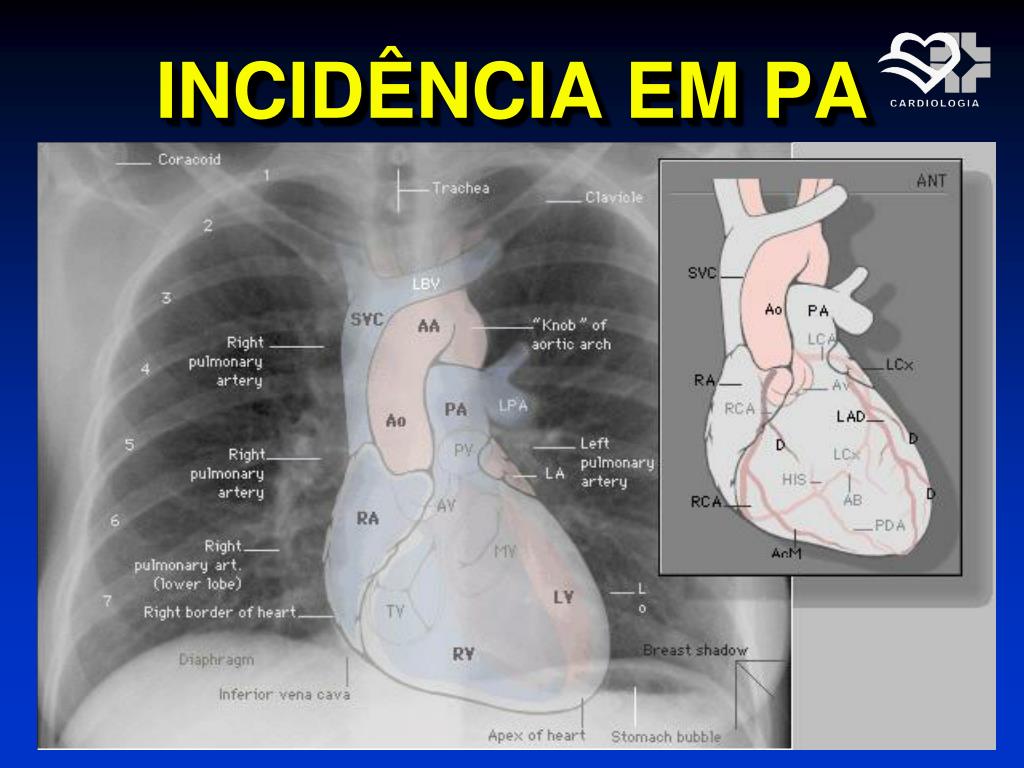

  5. INCIDÊNCIA EM PA

  6. CORAÇÃO NORMAL OU AUMENTADO ?

  7. CORAÇÃO NORMAL OU AUMENTADO ?

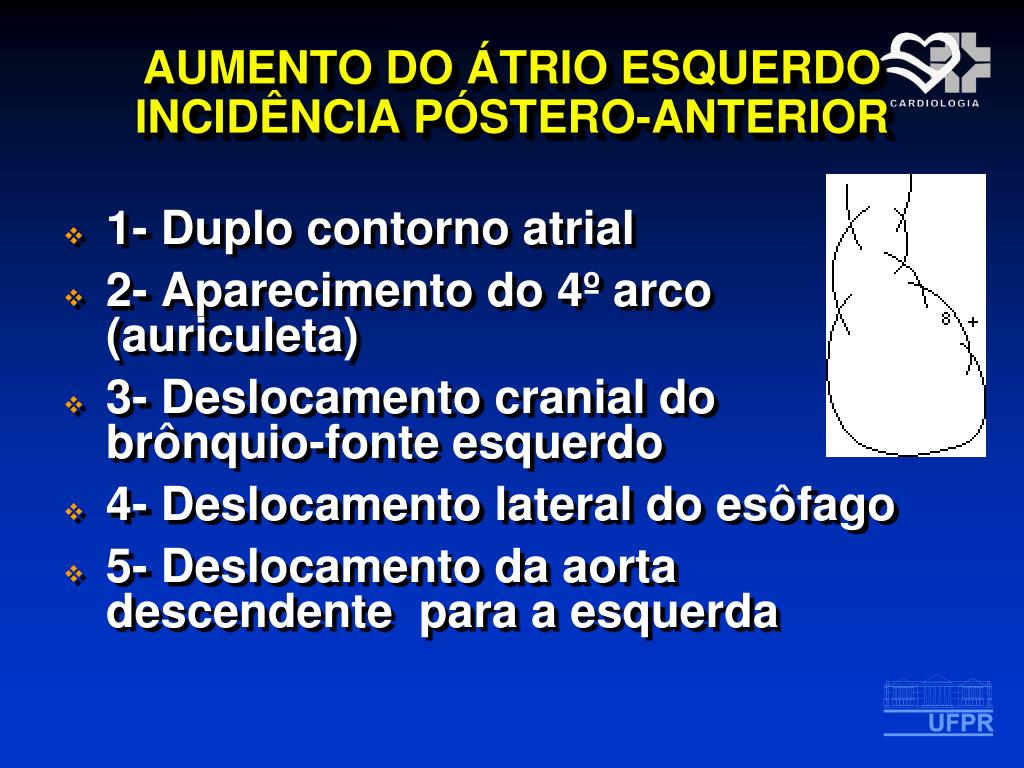

  8. AUMENTO DO ÁTRIO ESQUERDOINCIDÊNCIA PÓSTERO-ANTERIOR • 1- Duplo contorno atrial • 2- Aparecimento do 4º arco (auriculeta) • 3- Deslocamento cranial do brônquio-fonte esquerdo • 4- Deslocamento lateral do esôfago • 5- Deslocamento da aorta descendente para a esquerda

  9. AUMENTO DO VENTRÍCULO ESQUERDOINCIDÊNCIA PÓSTERO-ANTERIOR • 1- Alongamento e arredondamento da borda ventricular esquerda • 2- Deslocamento caudal da ponta do coração • 3- Aumento do diâmetro transverso do coração

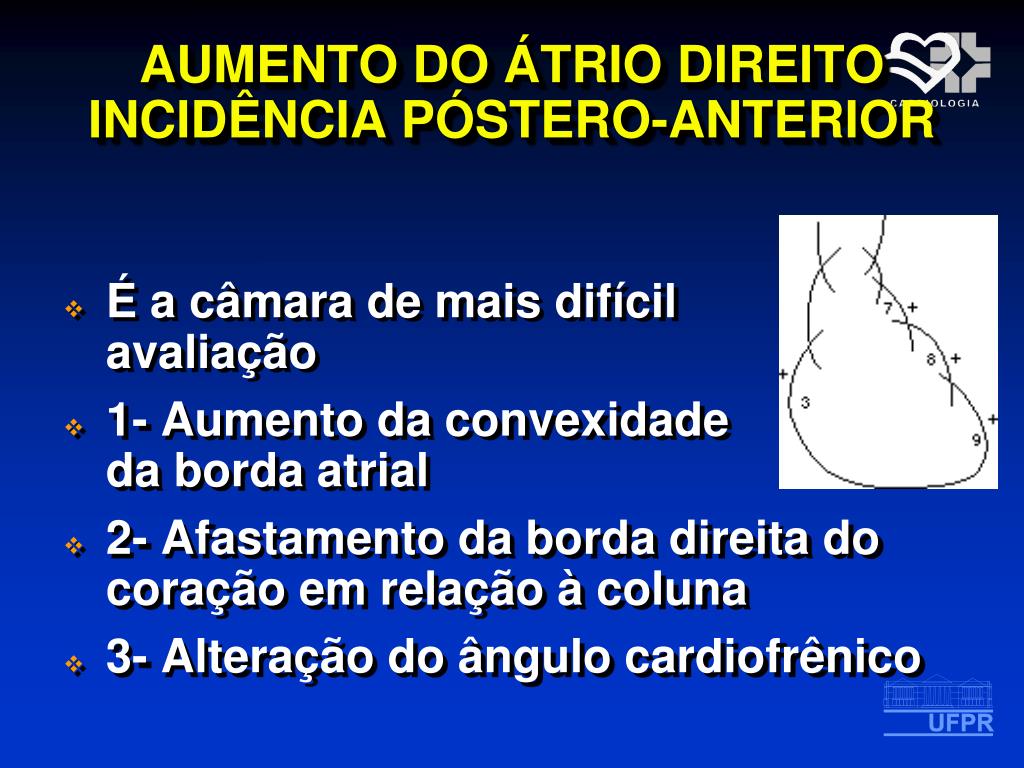

  10. AUMENTO DO ÁTRIO DIREITOINCIDÊNCIA PÓSTERO-ANTERIOR • É a câmara de mais difícil avaliação • 1- Aumento da convexidade da borda atrial • 2- Afastamento da borda direita do coração em relação à coluna • 3- Alteração do ângulo cardiofrênico

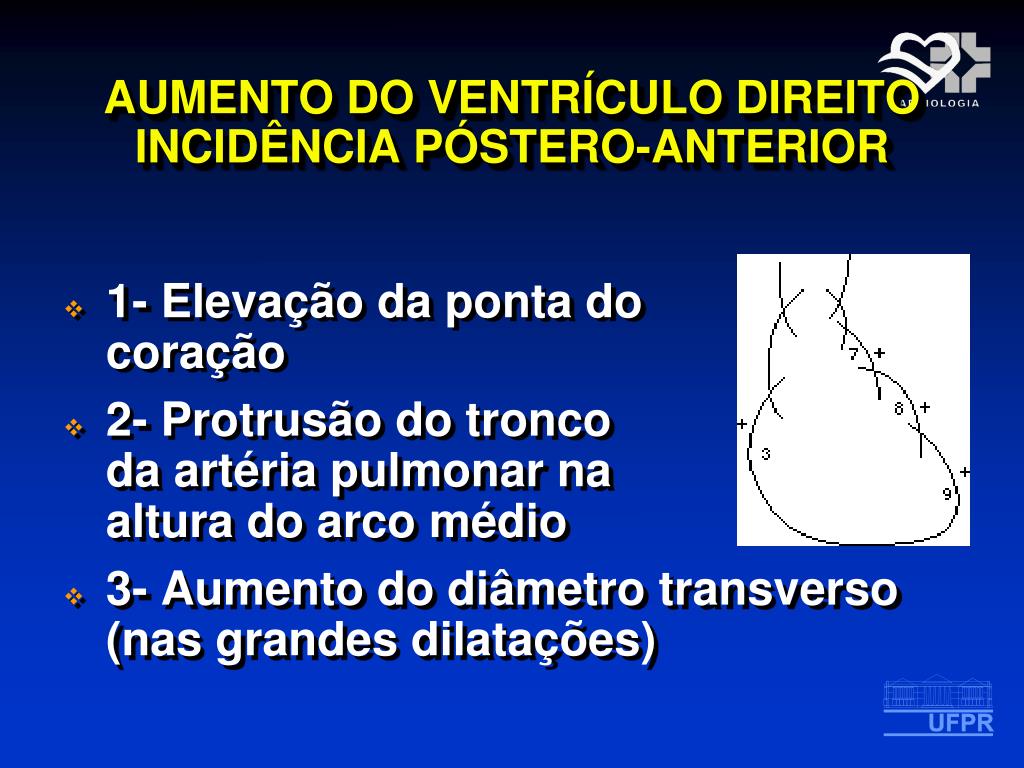

  11. AUMENTO DO VENTRÍCULO DIREITOINCIDÊNCIA PÓSTERO-ANTERIOR • 1- Elevação da ponta do coração • 2- Protrusão do tronco da artéria pulmonar na altura do arco médio • 3- Aumento do diâmetro transverso (nas grandes dilatações)

  12. INCIDÊNCIA EM PE

  13. INCIDÊNCIA EM PE

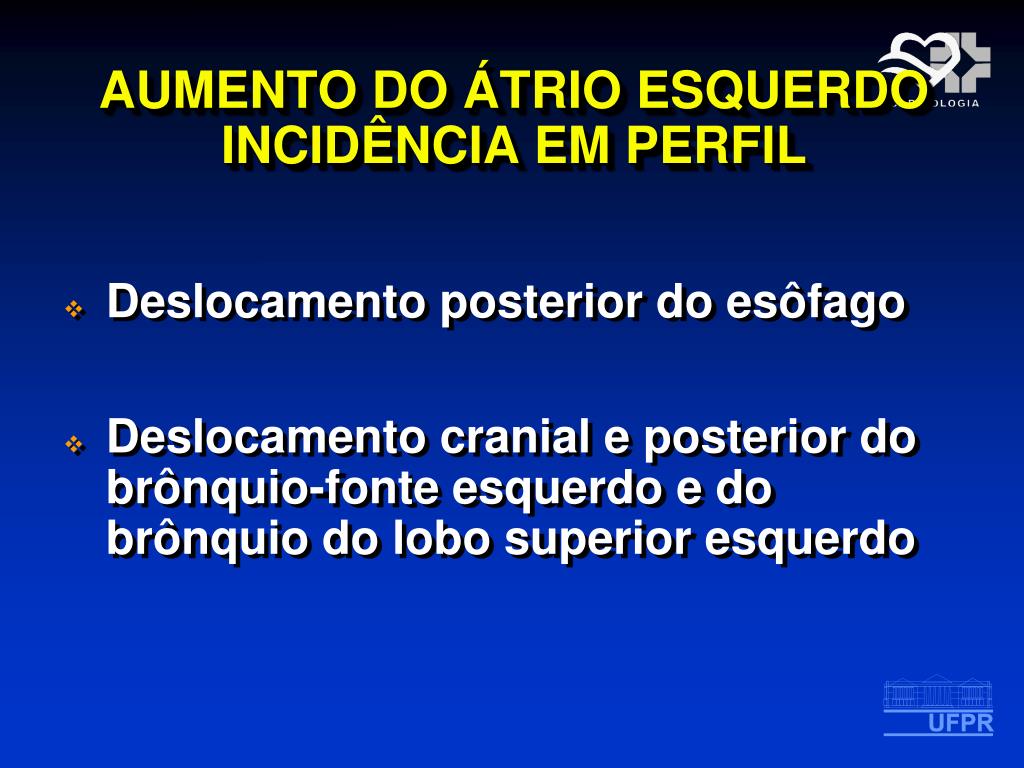

  14. AUMENTO DO ÁTRIO ESQUERDOINCIDÊNCIA EM PERFIL • Deslocamento posterior do esôfago • Deslocamento cranial e posterior do brônquio-fonte esquerdo e do brônquio do lobo superior esquerdo

  15. AUMENTO DO VENTRÍCULO ESQUERDOINCIDÊNCIA EM PERFIL • 1- Alteração da relação veia cava inferior/ borda posterior do coração/ cúpula diafragmática esquerda • 2- Deslocamento posterior do esôfago • 3- Redução do espaço retrocardíaco

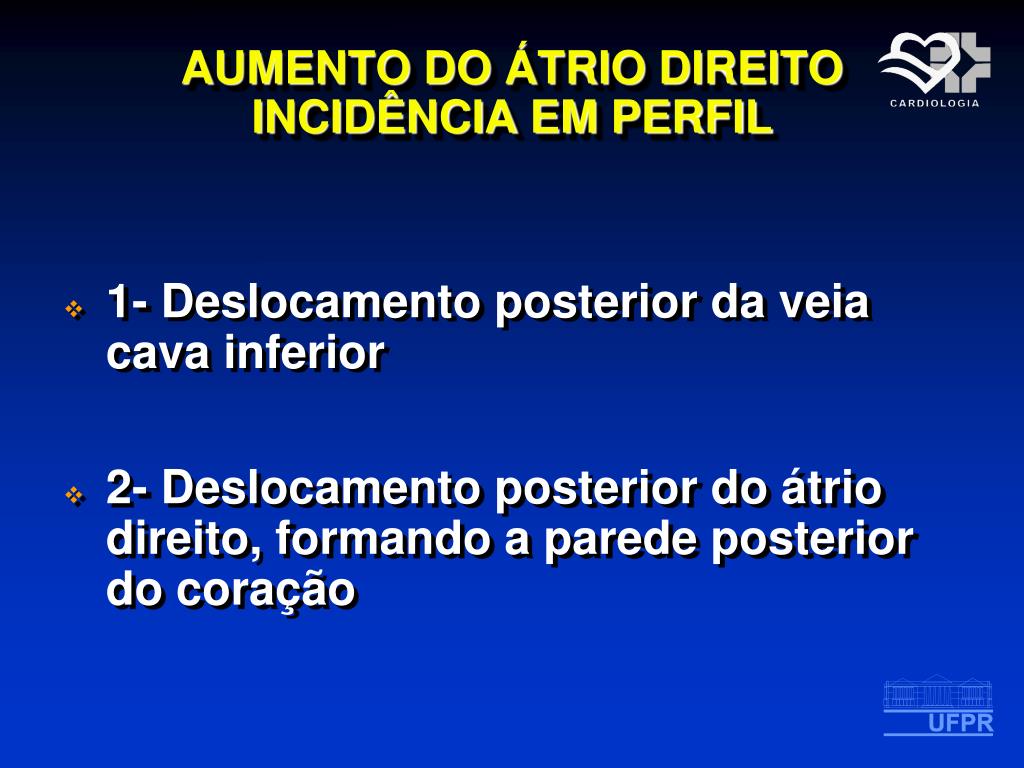

  16. AUMENTO DO ÁTRIO DIREITOINCIDÊNCIA EM PERFIL • 1- Deslocamento posterior da veia cava inferior • 2- Deslocamento posterior do átrio direito, formando a parede posterior do coração

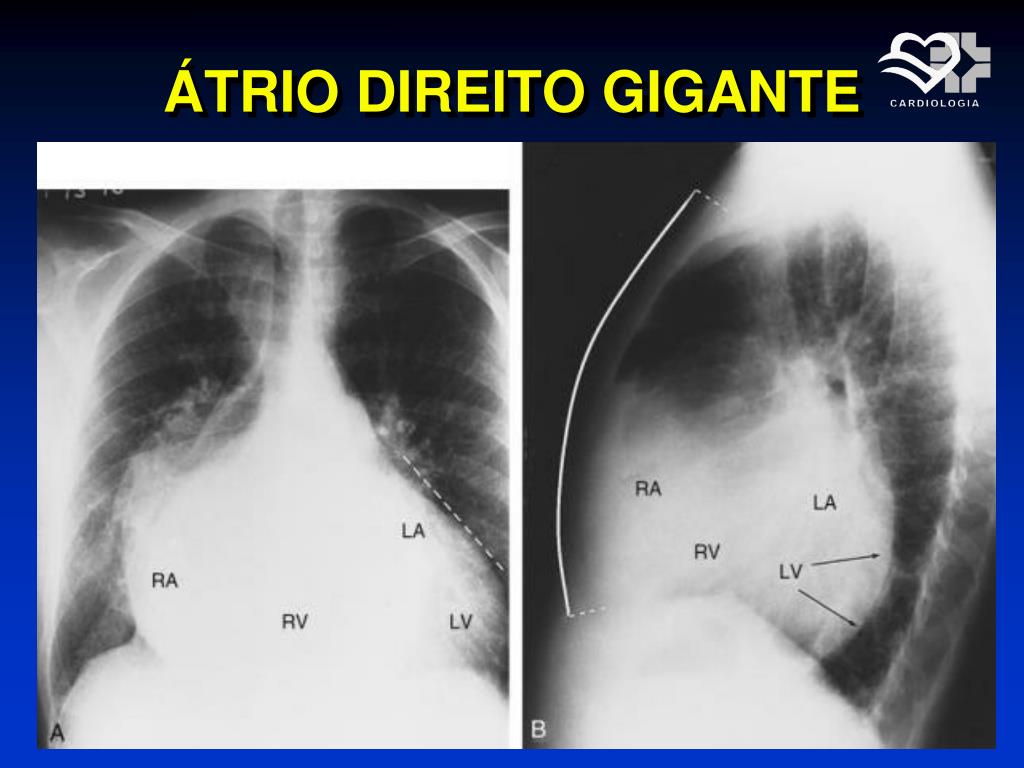

  17. ÁTRIO DIREITO GIGANTE

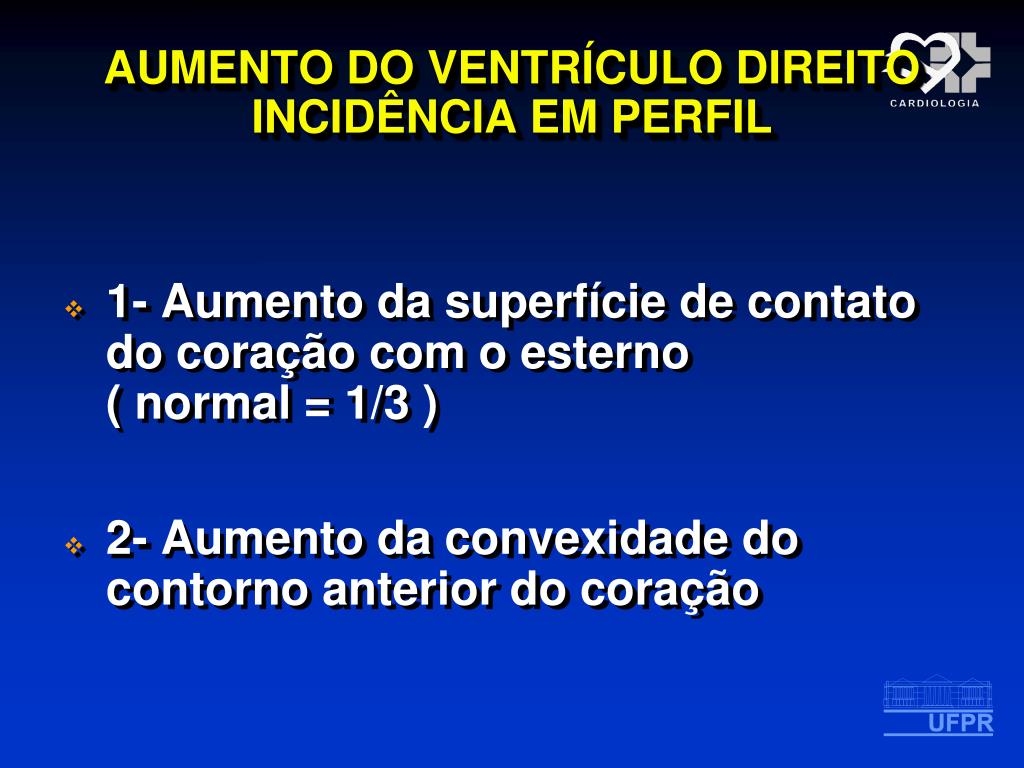

  18. AUMENTO DO VENTRÍCULO DIREITOINCIDÊNCIA EM PERFIL • 1- Aumento da superfície de contato do coração com o esterno ( normal = 1/3 ) • 2- Aumento da convexidade do contorno anterior do coração

  19. RADIOLOGIA CARDÍACACONGESTÃO PULMONAR • Padrão normal P.C.P. em repouso = 12 -18 mmHg • 1- Redistribuição - 18 - 20 mmHg • 2- Linhas de Kerley - 20 - 22 mmHg • 3- Edema intersticial - 25 mmHg • 4- Edema alveolar - 30 mmHg • 5- Inversão da circulação – HAP crônica

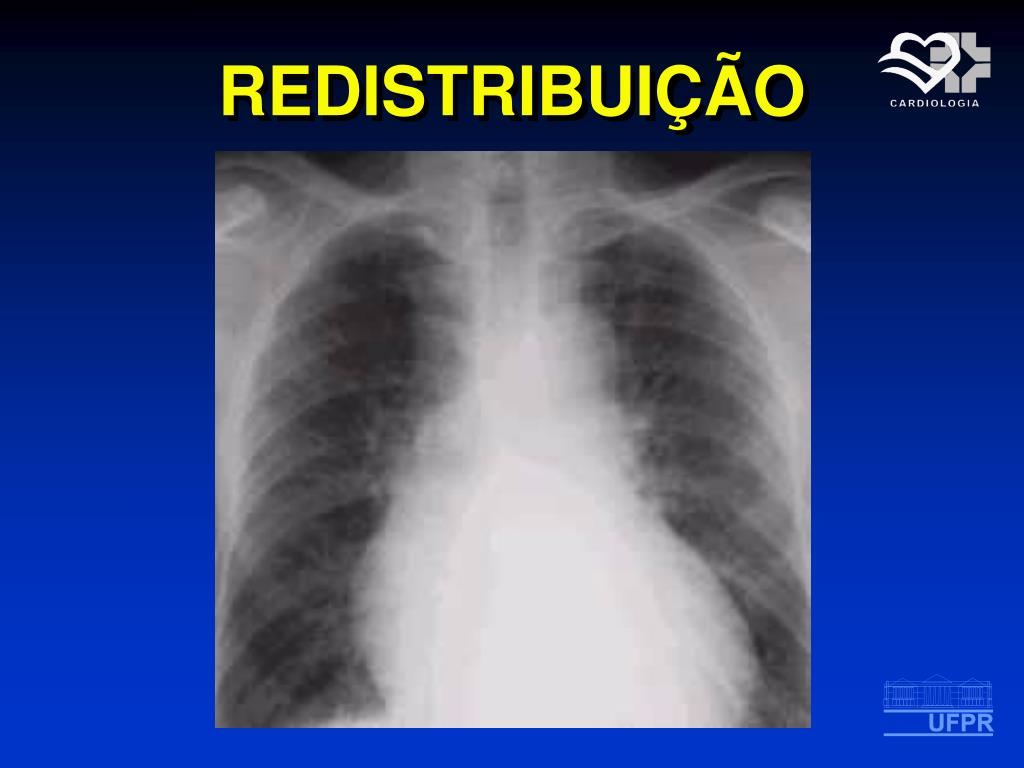

  20. REDISTRIBUIÇÃO

  21. LINHAS DE KERLEY

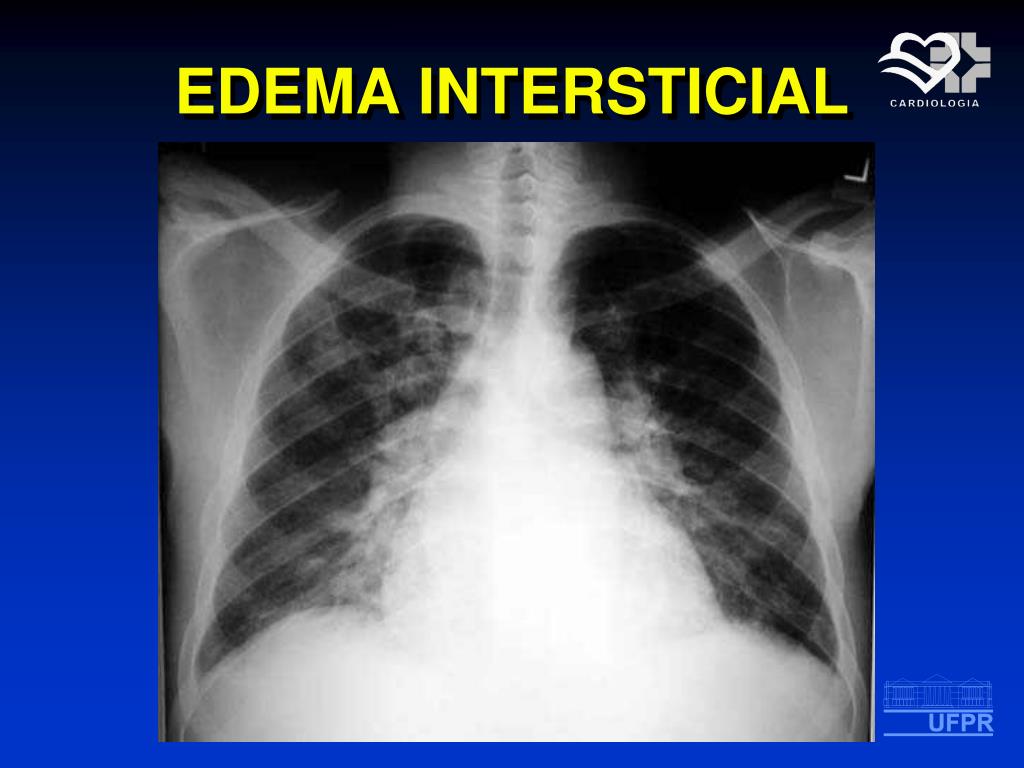

  22. EDEMA INTERSTICIAL

  23. EDEMA ALVEOLAR

  24. P.V.P. x REDISTRIBUIÇÃO

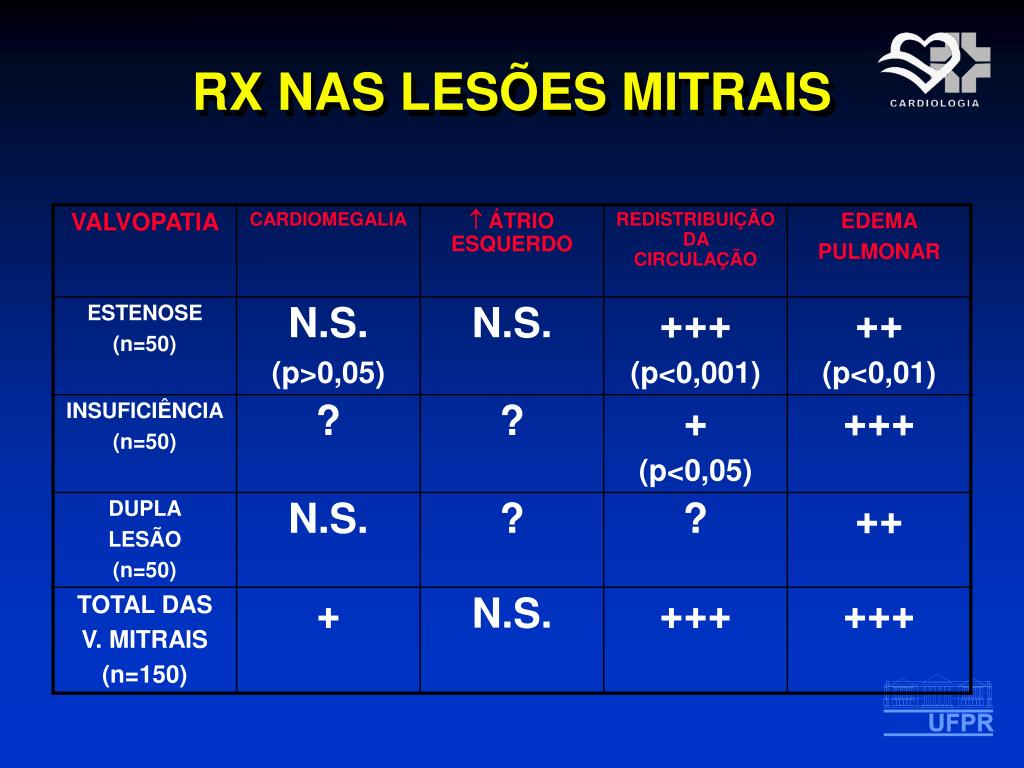

  25. RX NAS LESÕES MITRAIS

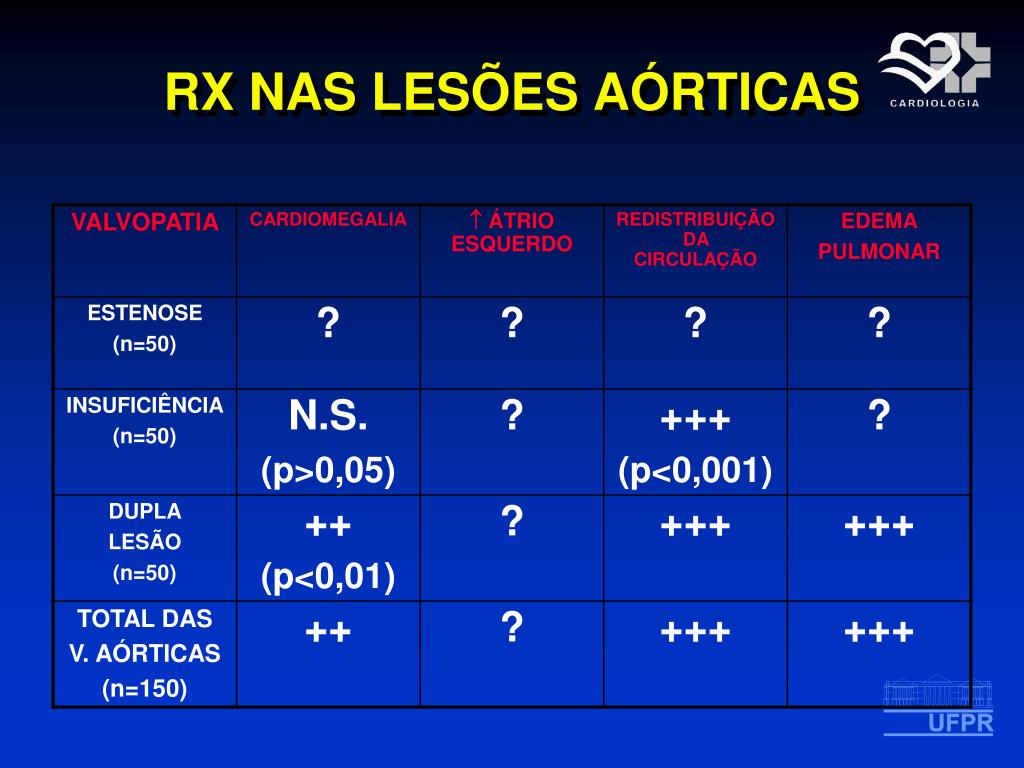

  26. RX NAS LESÕES AÓRTICAS

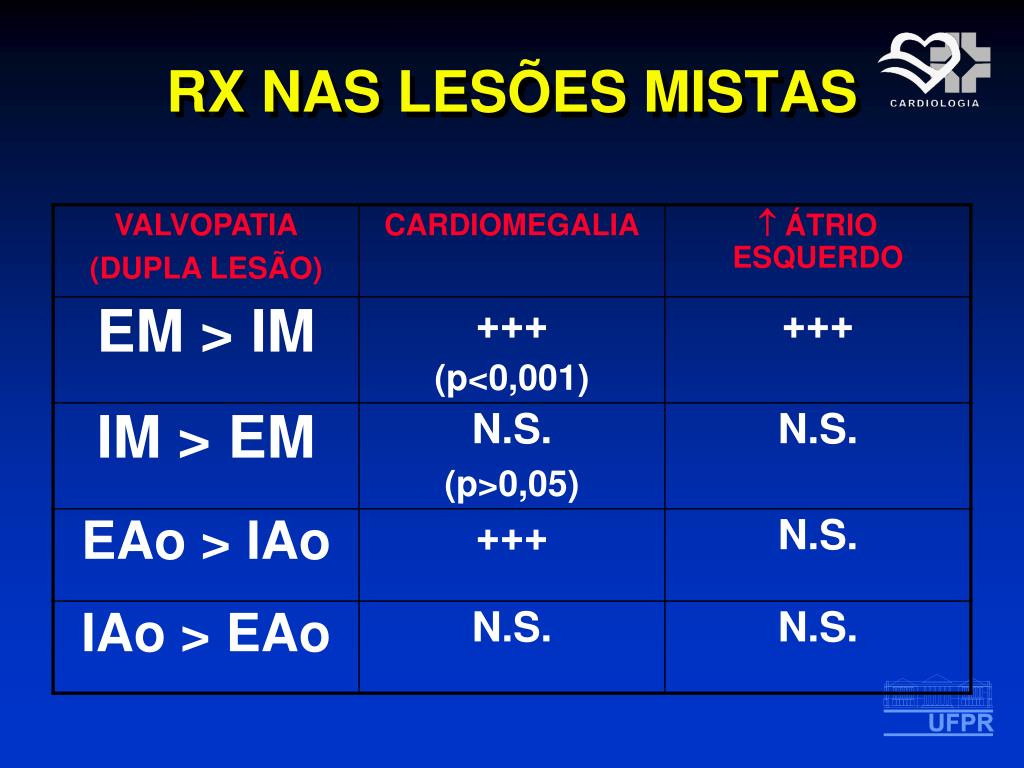

  27. RX NAS LESÕES MISTAS

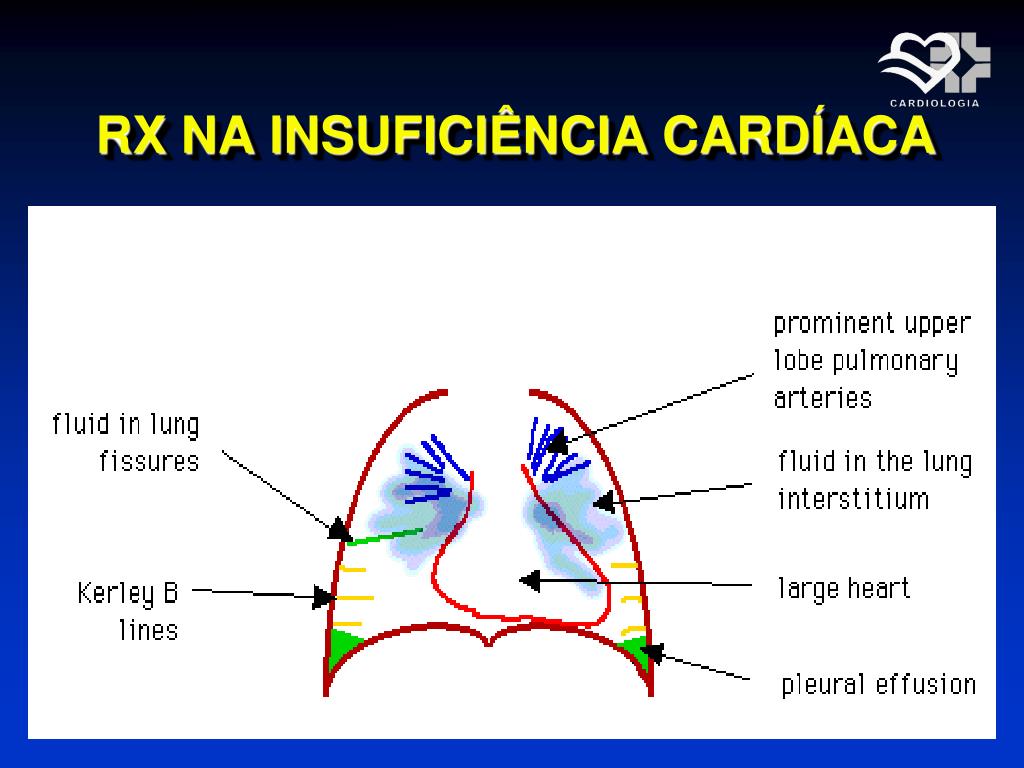

  28. RX NA INSUFICIÊNCIA CARDÍACA

  29. MIOCARDIOPATIA DILATADA

  30. DERRAME PERICÁRDICO

  31. PERICARDITE CONSTRITIVA

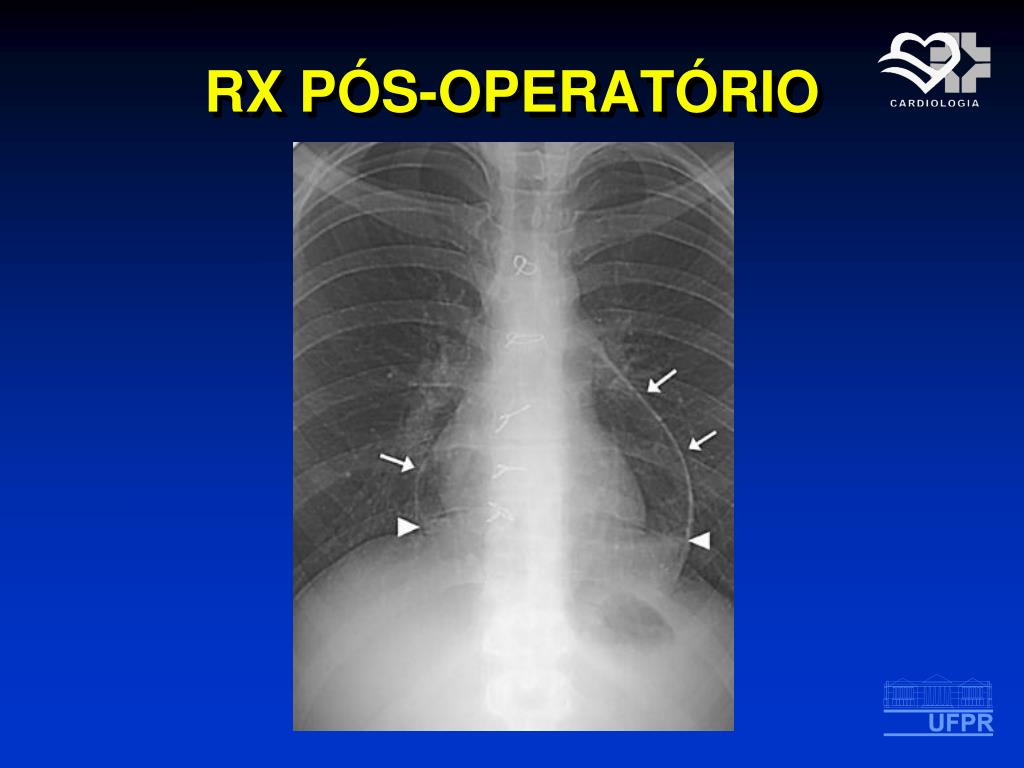

  32. RX PÓS-OPERATÓRIO

  33. FIM
