1. ΛΕΒΗΤΕΣ ΞΥΛΟΥ & PELLET SOLIDA 5-8 PL

2. ΤΑ ΜΕΡΗ ΤΟΥ ΛΕΒΗΤΑ ΣΩΛΗΝΑΣ ΤΡΟΦΟΔΟΣΙΑΣ ΑΥΤΟΣΒΕΝΟΜΕΝΟΣ ΤΡΟΦΟΔΟΤΗΣ ΜΕ ΜΟΤΕΡ ΚΟΧΛΙΑ ΛΕΒΗΤΑΣ SOLIDA PL ΚΟΧΛΙΑΣ ΔΟΧΕΙΟ PELLET 80 KG ΠΙΝΑΚΑΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΥΣΤΗΡΑΣ

4. SOLIDA PL ΛΕΒΗΤΕΣ ΞΥΛΟΥ ΚΑΙ PELLET

5. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

6. ΔΙΑΣΤΑΣΕΙΣ

7. ΚΑΥΣΤΗΡΑΣ PELLET

8. ΤΑ ΜΕΡΗ ΤΟΥ ΚΑΥΣΤΗΡΑ • Σώμα καυστήρα • Βεντιλατέρ • Χώρος καύσης • Σχάρα καύσης • Φωτοαντίσταση • Εισαγωγή pellet • Θερμοστάτης ασφαλείας • Ηλεκτρική τροφοδοσία • Ηλεκτρική σύνδεση κοχλία • Ηλεκτρονική πλακέτα • Οθόνη λειτουργιών • Thermosticker bruciatore • Thermosticker pellet

9. ΤΡΟΦΟΔΟΣΙΑ PELLET • Περιστρεφόμενος τροφοδότης • Termosticker ελέγχου • Θερμοστάτηςασφαλείας τροφοδότη pellet

10. ΣΧΑΡΑ ΚΑΥΣΗΣ ΚΑΥΣΤΗΡΑ

11. ΕΝΑΥΣΗ ΚΑΥΣΤΗΡΑ

12. ΦΩΤΟΑΝΤΙΣΤΑΣΗ

13. ΚΟΧΛΙΑΣ ΤΡΟΦΟΔΟΣΙΑΣ

14. ΘΕΡΜΟΣΤΑΤΕΣ ΟΡΙΟΥ 1-2 • Θερμοστάτης ασφαλείας 1 = Σε περίπτωση επιστροφής της φλόγας σταματάει τη λειτουργία του καυστήρα και τη τροφοδοσία pellet • Θερμοστάτης ασφαλείας 2= Όταν η θερμοκρασία του νερού ξεπεράσει τους 90°C σταματάει τη λειτουργία του καυστήρα

15. ΗΛΕΚΤΡΟΝΙΚΗ ΠΛΑΚΕΤΑ ΑΝΤΙΣΤΑΣΗ ΕΝΑΥΣΗΣ ΒΕΝΤΙΛΑΤΕΡ ΚΑΥΣΑΕΡΙΩΝ ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ ΑΙΣΘΗΤΗΡΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ 2 ΦΩΤΟΑΝΤΙΣΤΑΣΗ ΜΟΤΕΡ ΚΟΧΛΙΑ ΑΙΣΘΗΤΗΡΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ 1

16. THERMOSTICKERS Τα thermosticker χρησιμεύουν για την ενδεικτική ανάγνωση της θερμοκρασίας του εξαρτήματος στο οποίο εφαρμόζονται. Στους καυστήρες SIME τοποθετούνται 2 αυτοκόλλητα

17. ΟΘΟΝΗ ΛΕΙΤΟΥΡΓΙΩΝ on off Χειρ./αυτομ. ή Esc Οθόνη δυο σειρών των 15 χαρακτήρων menù ok - +

18. ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ

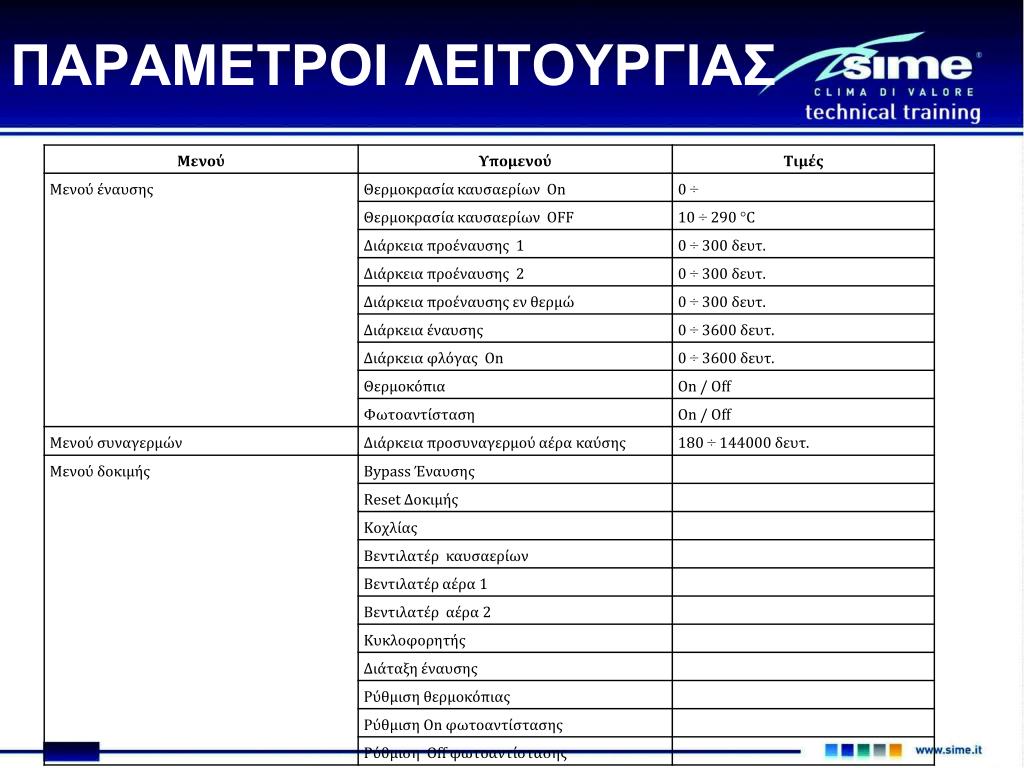

19. ΠΑΡΑΜΕΤΡΟΙ ΛΕΙΤΟΥΡΓΙΑΣ

20. ΠΑΡΑΜΕΤΡΟΙ ΛΕΙΤΟΥΡΓΙΑΣ

21. ΠΑΡΑΜΕΤΡΟΙ ΛΕΙΤΟΥΡΓΙΑΣ

22. ΠΛΗΡΟΦΟΡΙΕΣ ΧΡΗΣΤΗ

23. ΔΥΣΛΕΙΤΟΥΡΓΙΕΣ
