  1. Aula 67 – TEC 11ºF Redes de computadores Prof. António dos Anjos

  2. Mensagem DNS (o protocolo)

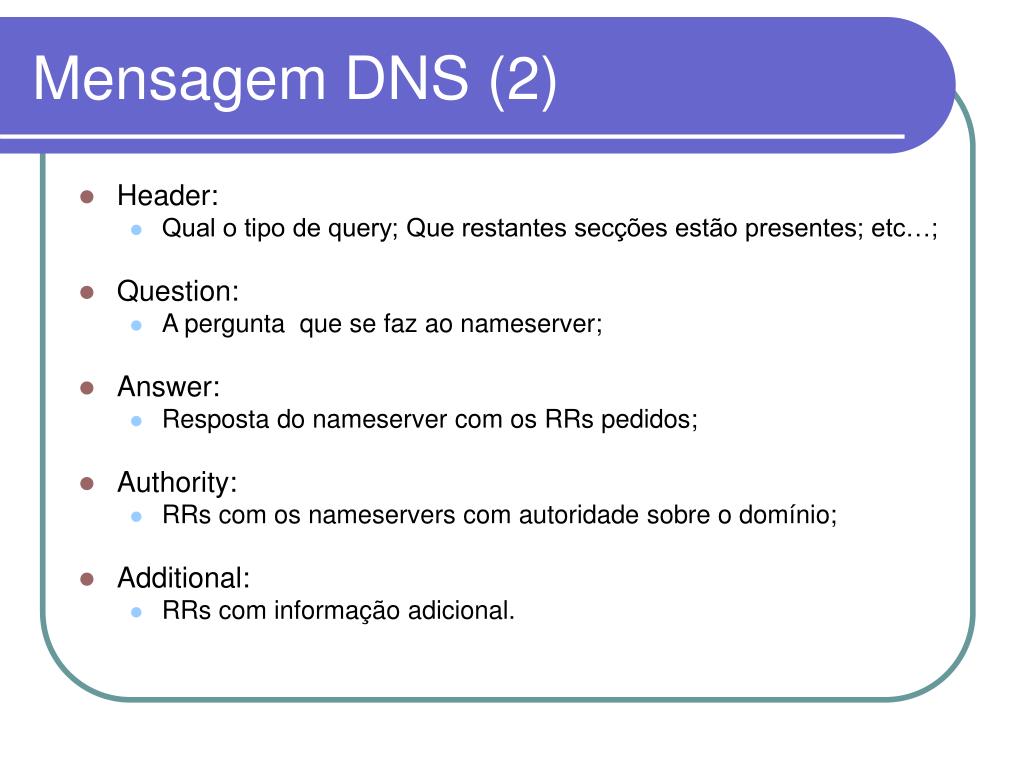

  3. Mensagem DNS (2) • Header: • Qual o tipo de query; Que restantes secções estão presentes; etc…; • Question: • A pergunta que se faz ao nameserver; • Answer: • Resposta do nameserver com os RRs pedidos; • Authority: • RRs com os nameservers com autoridade sobre o domínio; • Additional: • RRs com informação adicional.

  4. HEADER

  5. HEADER (2) • ID: • Número gerado pelo emissor, que depois será copiada para a resposta para identificação à chegada; • QR: • Identifica se a query é uma pergunta ou uma resposta; • OPCODE: • Tipo de query que se está a fazer: • 0 – Standard Query; 1 – Inverse Query; 2 – Status Query; • Se activos ( == 1): • AA – Indica resposta autoritária; • TC – Resposta Truncada; • RD – Deseja-se recursividade; • RA – Recursividade Disponível; • Z – Reservado (tudo a zero); • RCODE: • 0 – Sem erros; 1 – Erro de formato; 2 – Falha no servidor; 3 – O nome não existe; • 4 – O nameserver não “suporta” a query; 5 – Recusado (devido a políticas de sistema);

  6. HEADER (3) • QDCOUNT: • Número de entradas na secções de questões; • ANCOUNT: • Número de RRs na secção de respostas; • NSCOUNT: • Número de RRs relativos a nameservers na secção Authority; • ARCOUNT: • Número de RRs na secção Additional.

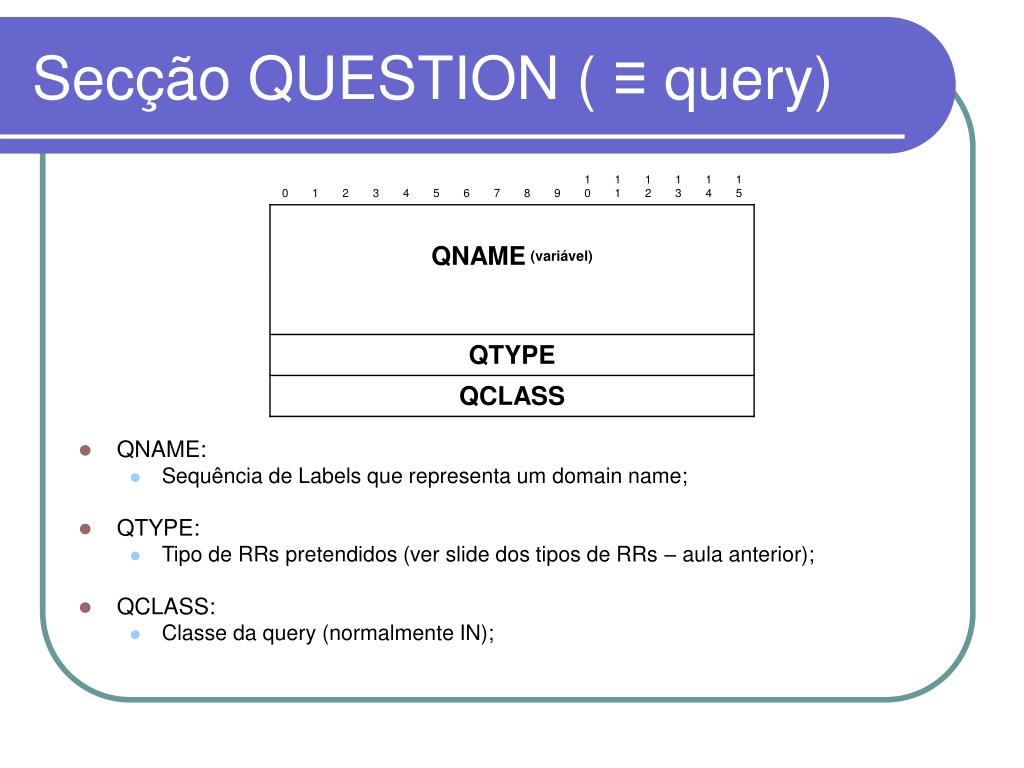

  7. Secção QUESTION ( ≡query) • QNAME: • Sequência de Labels que representa um domain name; • QTYPE: • Tipo de RRs pretendidos (ver slide dos tipos de RRs – aula anterior); • QCLASS: • Classe da query (normalmente IN);

  8. Answer – Authority – Additional • O mesmo formato para restantes (RR’s) • RDLENGTH: • Tamanho em bytes do campo RDATA; • Para os significados dos campos restantes, veja o slide sobre os RRs;

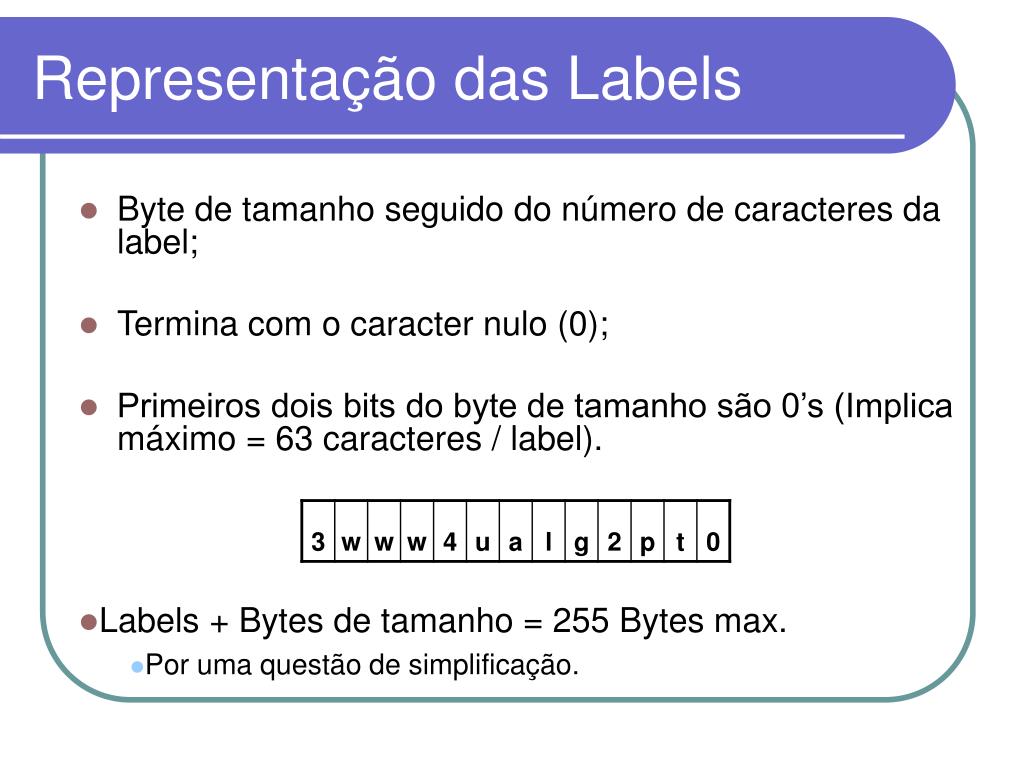

  9. Representação das Labels • Byte de tamanho seguido do número de caracteres da label; • Termina com o caracter nulo (0); • Primeiros dois bits do byte de tamanho são 0’s (Implica máximo = 63 caracteres / label). • Labels + Bytes de tamanho = 255 Bytes max. • Por uma questão de simplificação.

  10. DIG - Domain Information Groper • Ferramenta utilizada pelos administradores de redes para: • Verificar o funcionamento dos nameservers; • Fazer queries aos nameservers; • Similar ao nslookup (em desuso);

  11. DIG – Sintaxe • dig @server nome tipo • server – Nome (ou IP) do nameserver; • Se não for definido nenhum nameserver, o dig vai buscar os nameservers definidos em /etc/resolv.conf; • nome – Nome do RR que se pretende consultar; • E.g. www.power3d.org; • tipo – Tipo de RR que pretendemos consultar; • Além dos que já conhecemos (A, MX, CNAME, etc…), temos: • ANY (quaisquer); • AXFR (Transferência de zona – A operação que o nameserver secundário executa para se actualizar).

  12. DIG - Exemplos • dig @194.65.100.117 ualg.pt ns • Pergunta, a um dos nameservers do sapo, quais são os nameservers do domínio ualg.pt.; • dig @ns.telepac.pt www.ualg.pt cname • Pergunta a um dos servidores da telepac, qual o “verdadeiro” nome do computador www no domínio ualg.pt.;

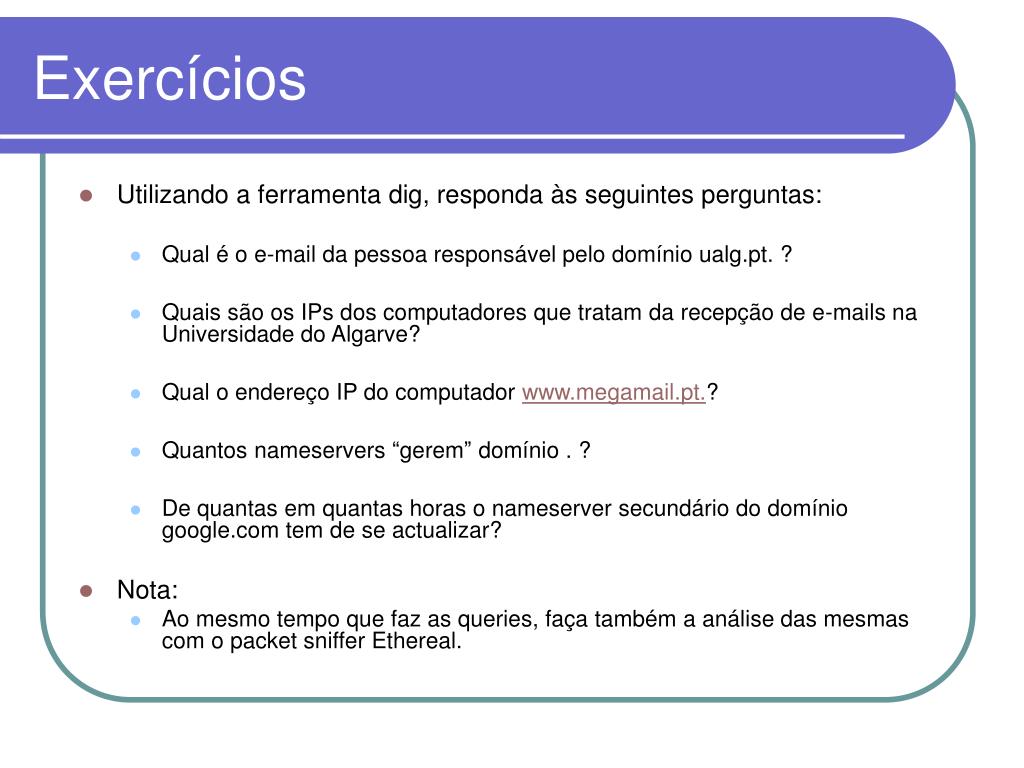

  13. Exercícios • Utilizando a ferramenta dig, responda às seguintes perguntas: • Qual é o e-mail da pessoa responsável pelo domínio ualg.pt. ? • Quais são os IPs dos computadores que tratam da recepção de e-mails na Universidade do Algarve? • Qual o endereço IP do computador www.megamail.pt.? • Quantos nameservers “gerem” domínio . ? • De quantas em quantas horas o nameserver secundário do domínio google.com tem de se actualizar? • Nota: • Ao mesmo tempo que faz as queries, faça também a análise das mesmas com o packet sniffer Ethereal.
