第六讲 VHDL语言的数据类型及运算操作符 主讲人：方跃春长沙民政学院电子信息工程系

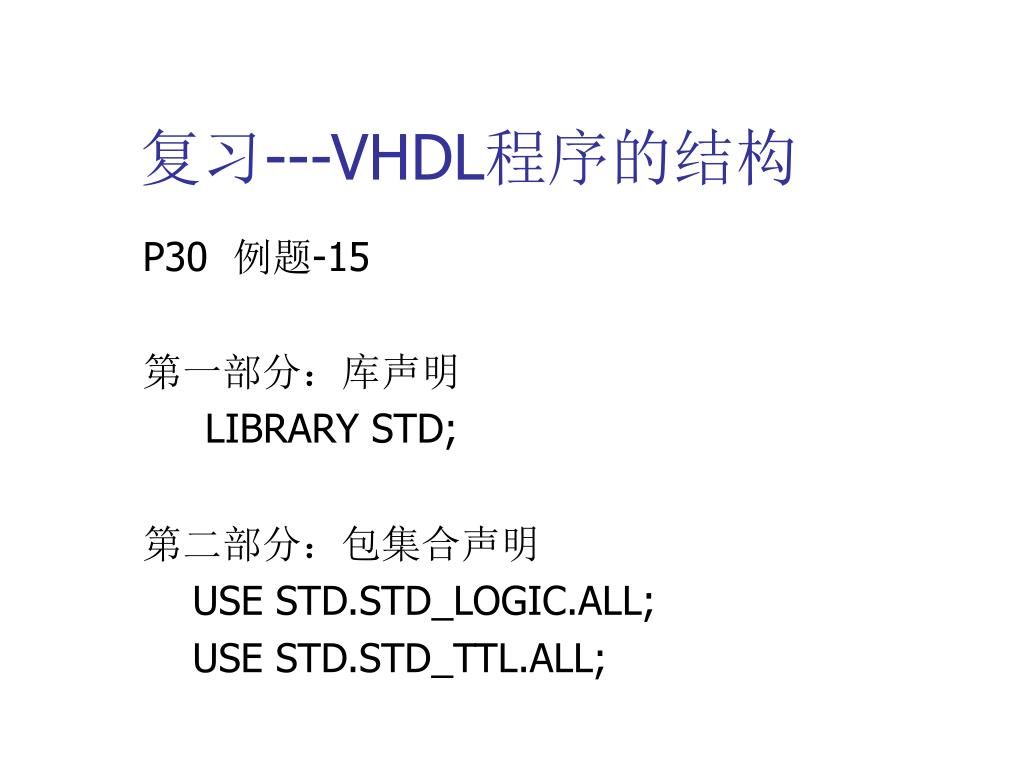

复习---VHDL程序的结构 P30 例题-15 第一部分：库声明 LIBRARY STD; 第二部分：包集合声明 USE STD.STD_LOGIC.ALL; USE STD.STD_TTL.ALL;

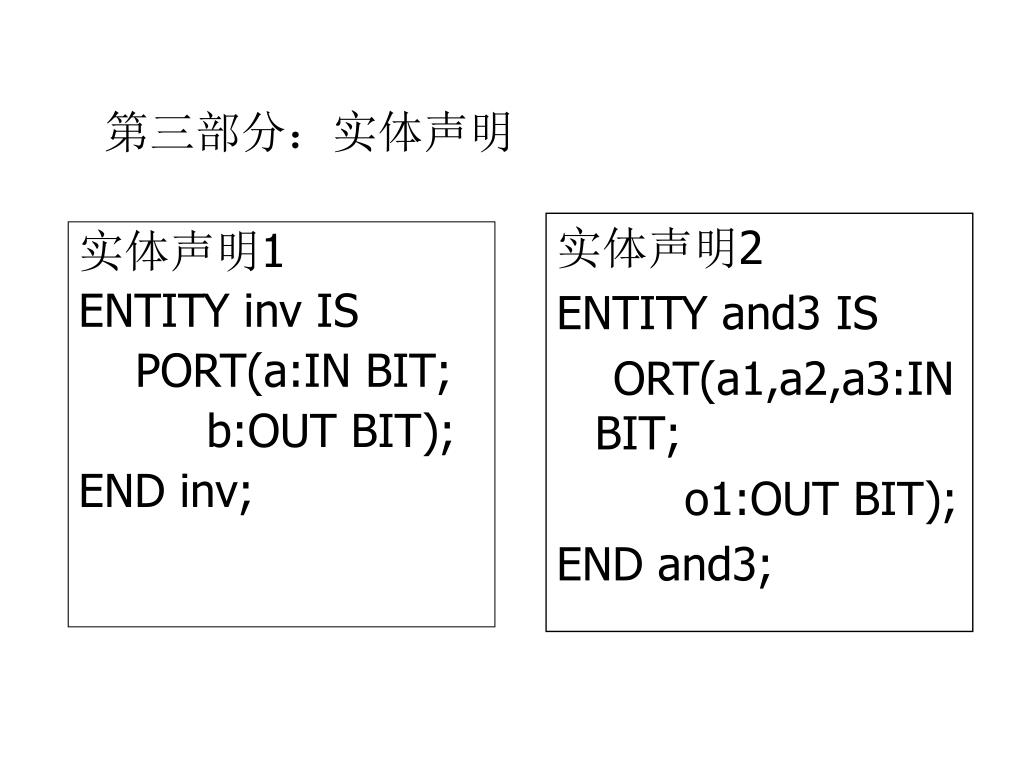

实体声明1 ENTITY inv IS PORT(a:IN BIT; b:OUT BIT); END inv; 实体声明2 ENTITY and3 IS ORT(a1,a2,a3:IN BIT; o1:OUT BIT); END and3; 第三部分：实体声明

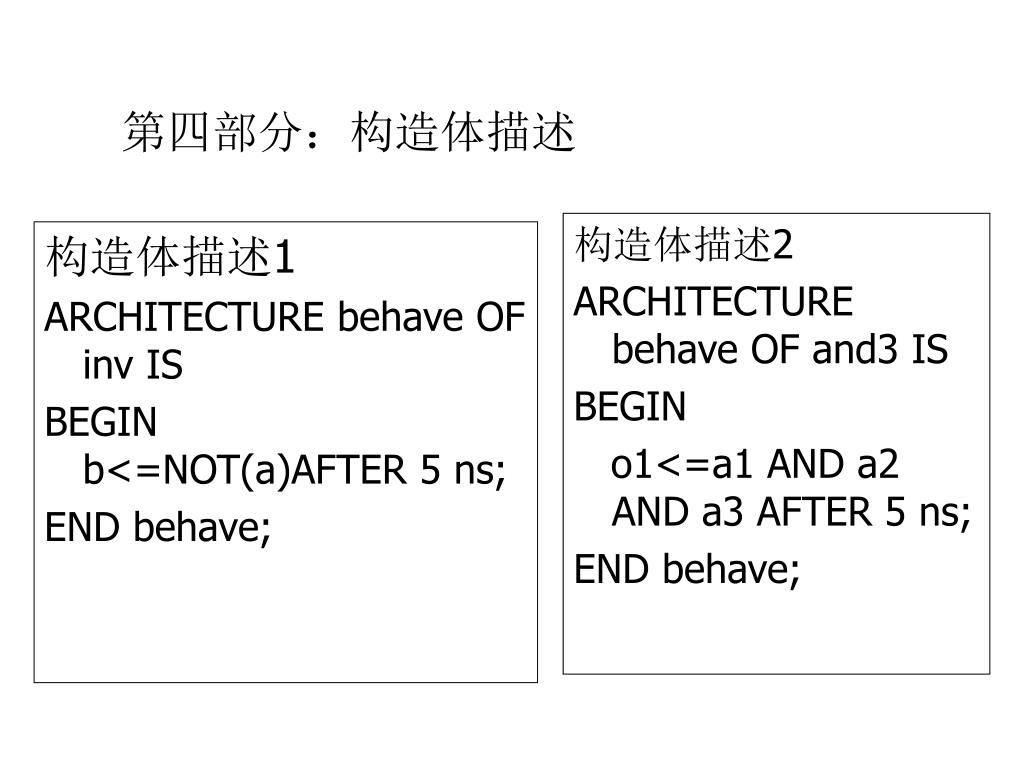

构造体描述1 ARCHITECTURE behave OF inv IS BEGIN b<=NOT(a)AFTER 5 ns; END behave; 构造体描述2 ARCHITECTURE behave OF and3 IS BEGIN o1<=a1 AND a2 AND a3 AFTER 5 ns; END behave; 第四部分：构造体描述

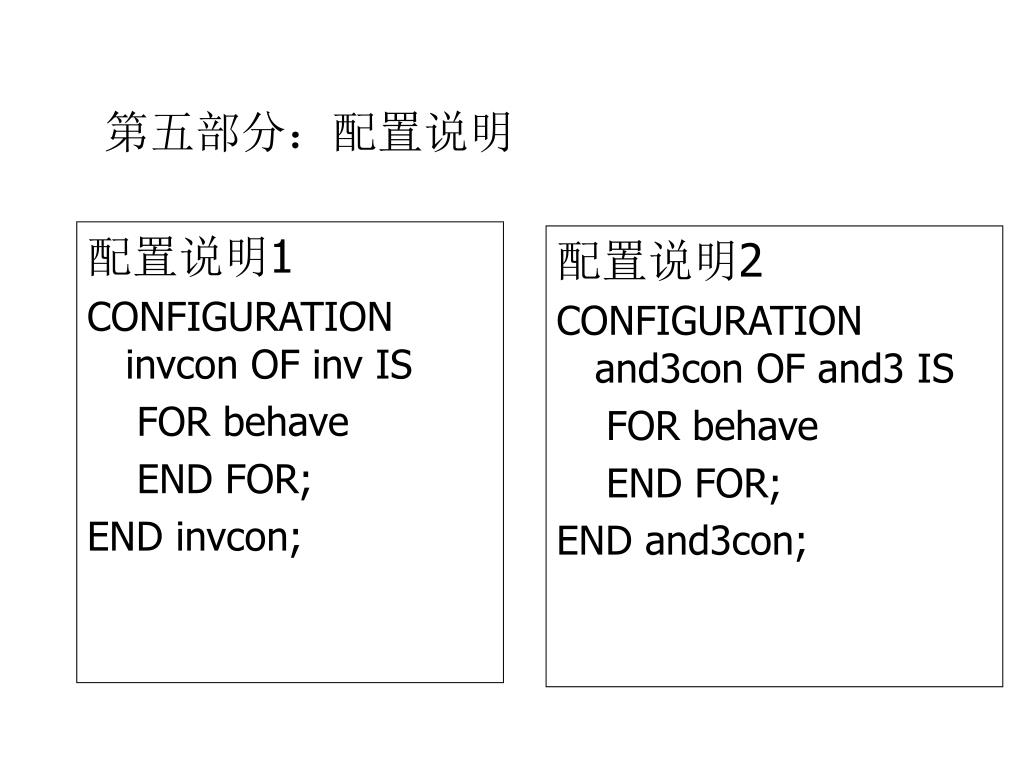

配置说明1 CONFIGURATION invcon OF inv IS FOR behave END FOR; END invcon; 配置说明2 CONFIGURATION and3con OF and3 IS FOR behave END FOR; END and3con; 第五部分：配置说明

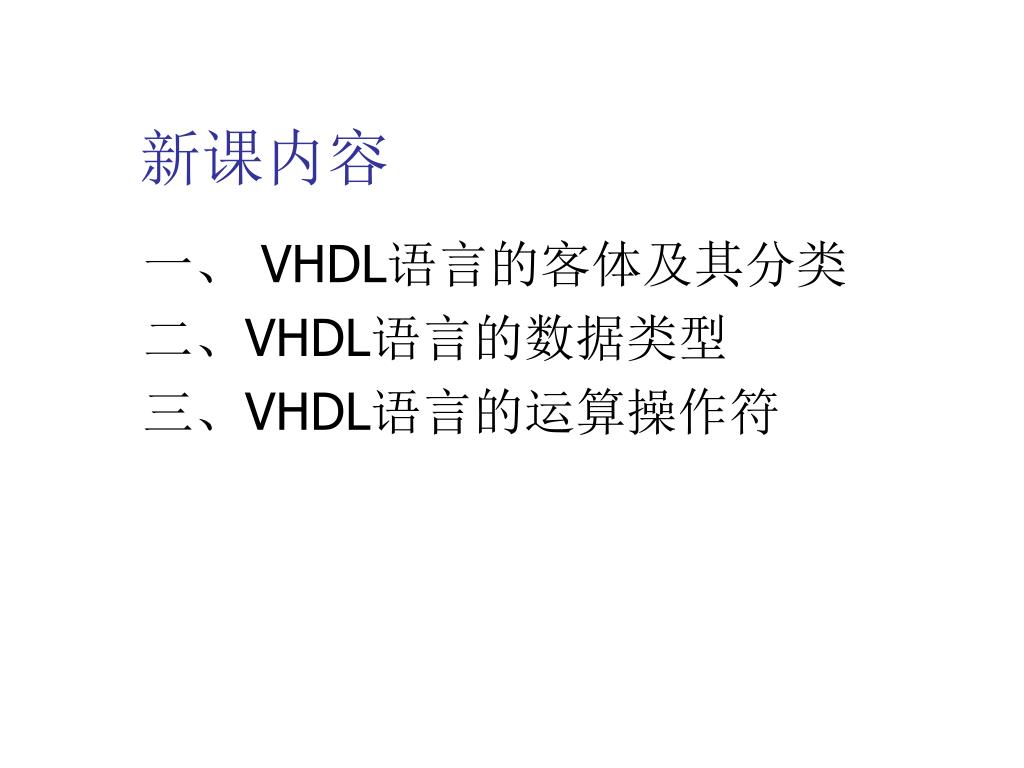

新课内容 一、 VHDL语言的客体及其分类二、VHDL语言的数据类型三、VHDL语言的运算操作符

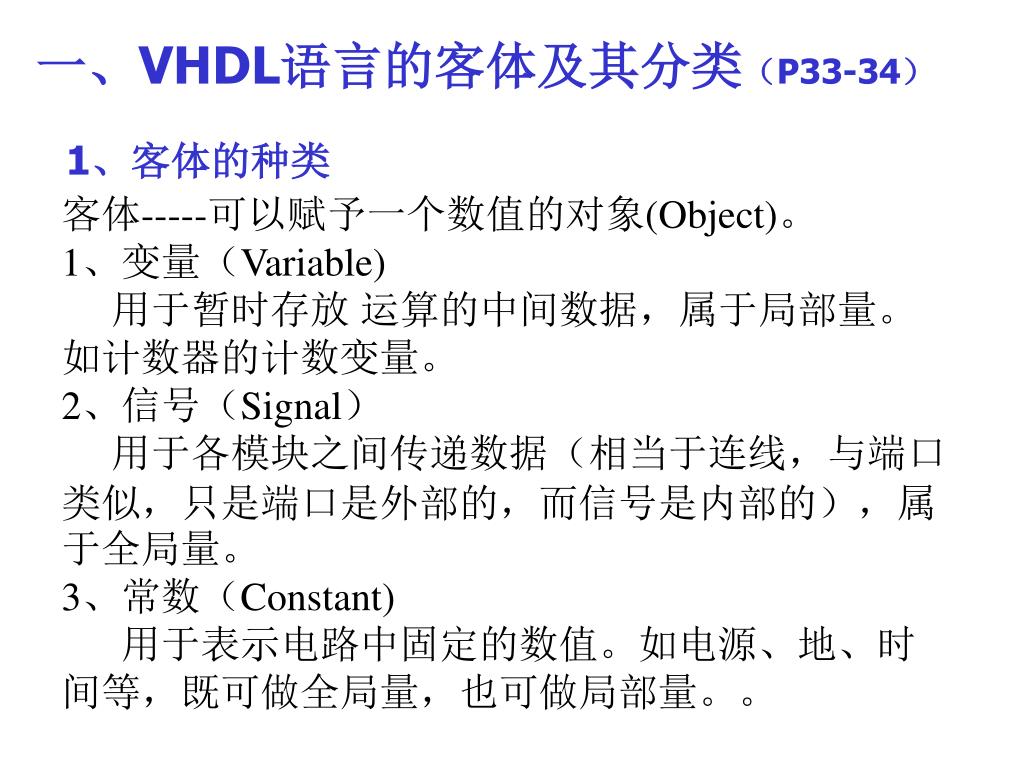

一、VHDL语言的客体及其分类（P33-34）1、客体的种类一、VHDL语言的客体及其分类（P33-34）1、客体的种类客体-----可以赋予一个数值的对象(Object)。 1、变量（Variable) 用于暂时存放运算的中间数据，属于局部量。如计数器的计数变量。 2、信号（Signal）用于各模块之间传递数据（相当于连线，与端口类似，只是端口是外部的，而信号是内部的），属于全局量。 3、常数（Constant) 用于表示电路中固定的数值。如电源、地、时间等，既可做全局量，也可做局部量。。

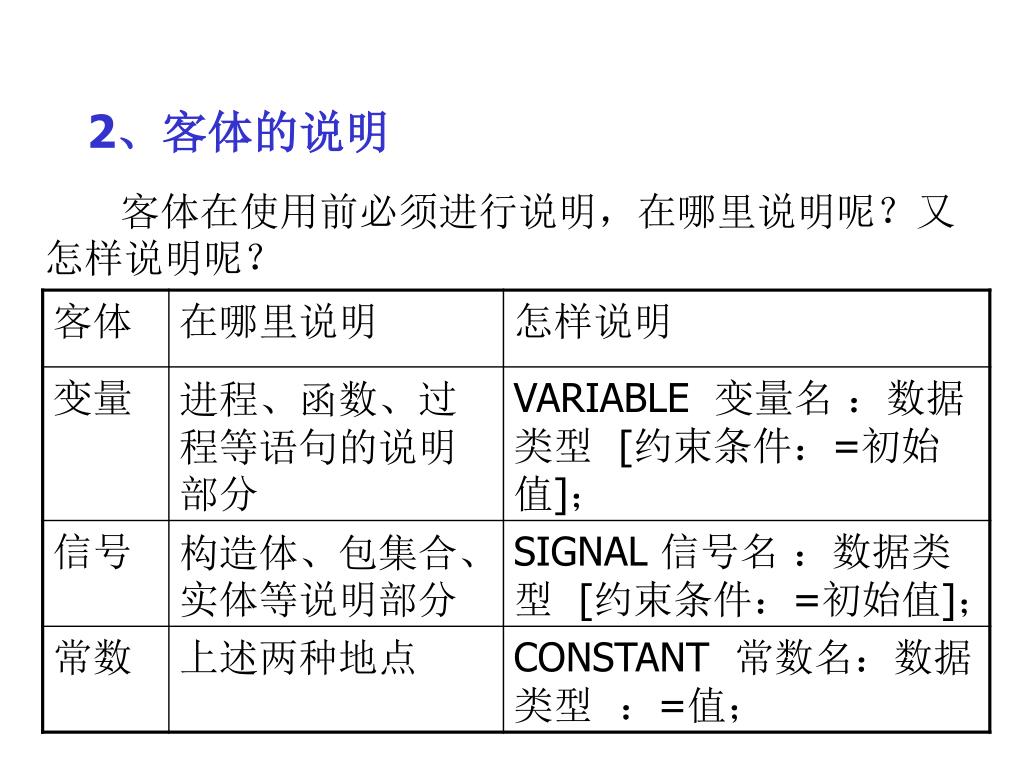

2、客体的说明 客体在使用前必须进行说明，在哪里说明呢？又怎样说明呢？

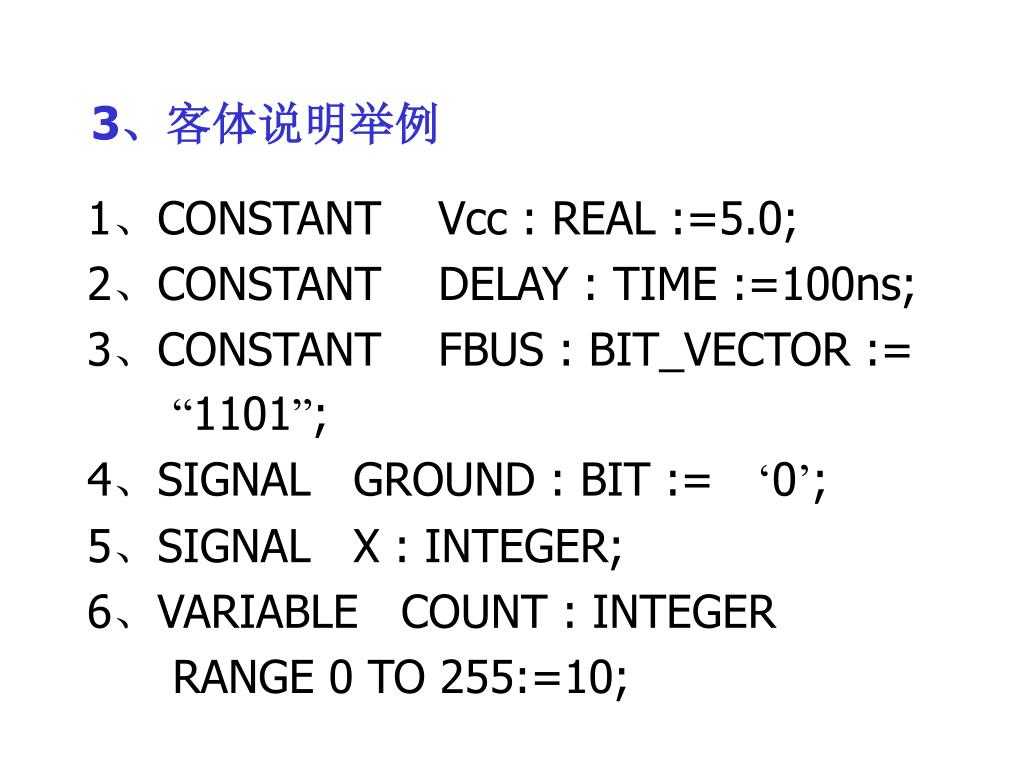

3、客体说明举例 1、CONSTANT Vcc : REAL :=5.0; 2、CONSTANT DELAY : TIME :=100ns; 3、CONSTANT FBUS : BIT_VECTOR := “1101”; 4、SIGNAL GROUND : BIT := ‘0’; 5、SIGNAL X : INTEGER; 6、VARIABLE COUNT : INTEGER RANGE 0 TO 255:=10;

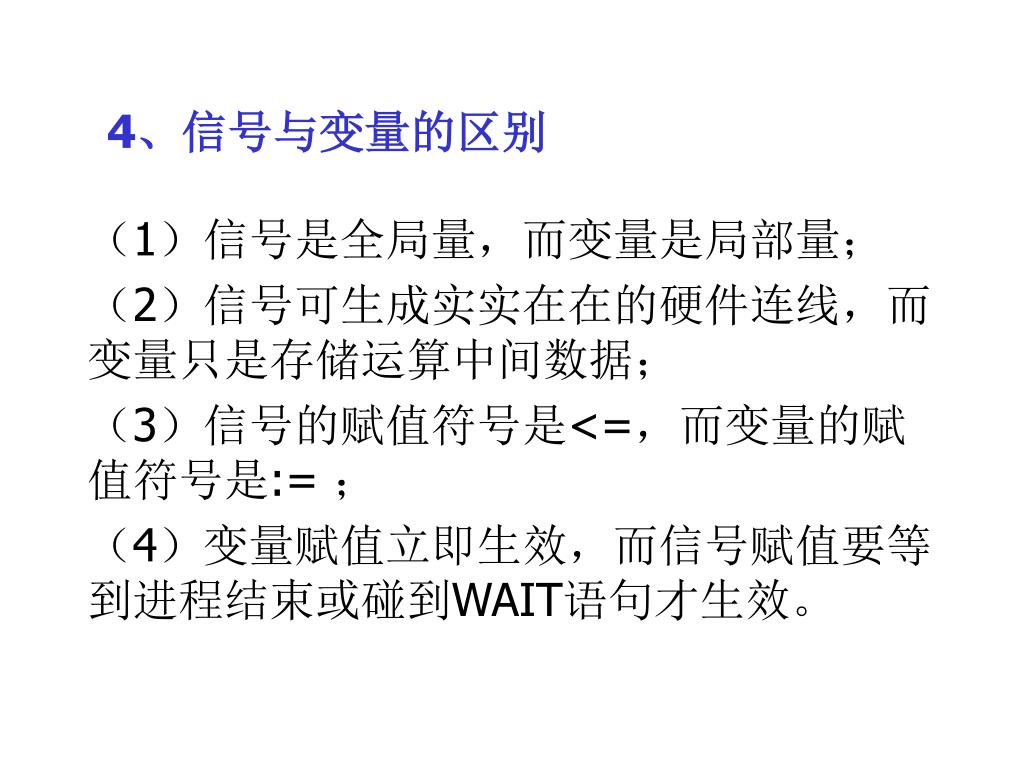

4、信号与变量的区别 （1）信号是全局量，而变量是局部量；（2）信号可生成实实在在的硬件连线，而变量只是存储运算中间数据；（3）信号的赋值符号是<=，而变量的赋值符号是:= ；（4）变量赋值立即生效，而信号赋值要等到进程结束或碰到WAIT语句才生效。

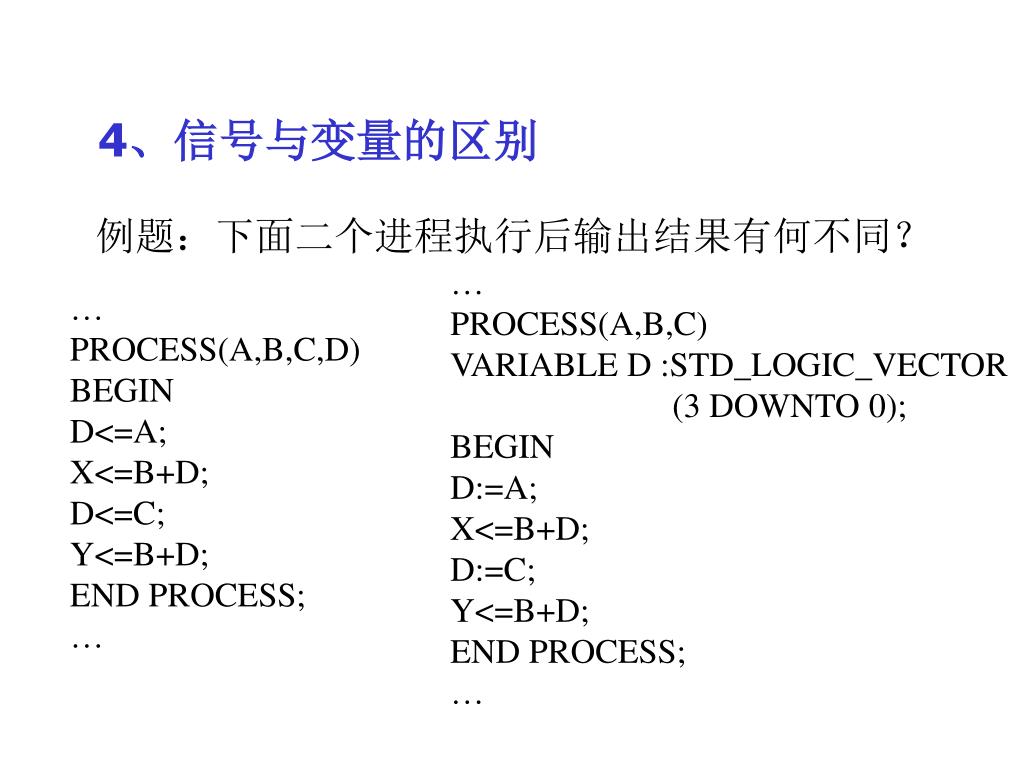

4、信号与变量的区别 例题：下面二个进程执行后输出结果有何不同？ … PROCESS(A,B,C) VARIABLE D :STD_LOGIC_VECTOR (3 DOWNTO 0); BEGIN D:=A; X<=B+D; D:=C; Y<=B+D; END PROCESS; … … PROCESS(A,B,C,D) BEGIN D<=A; X<=B+D; D<=C; Y<=B+D; END PROCESS; …

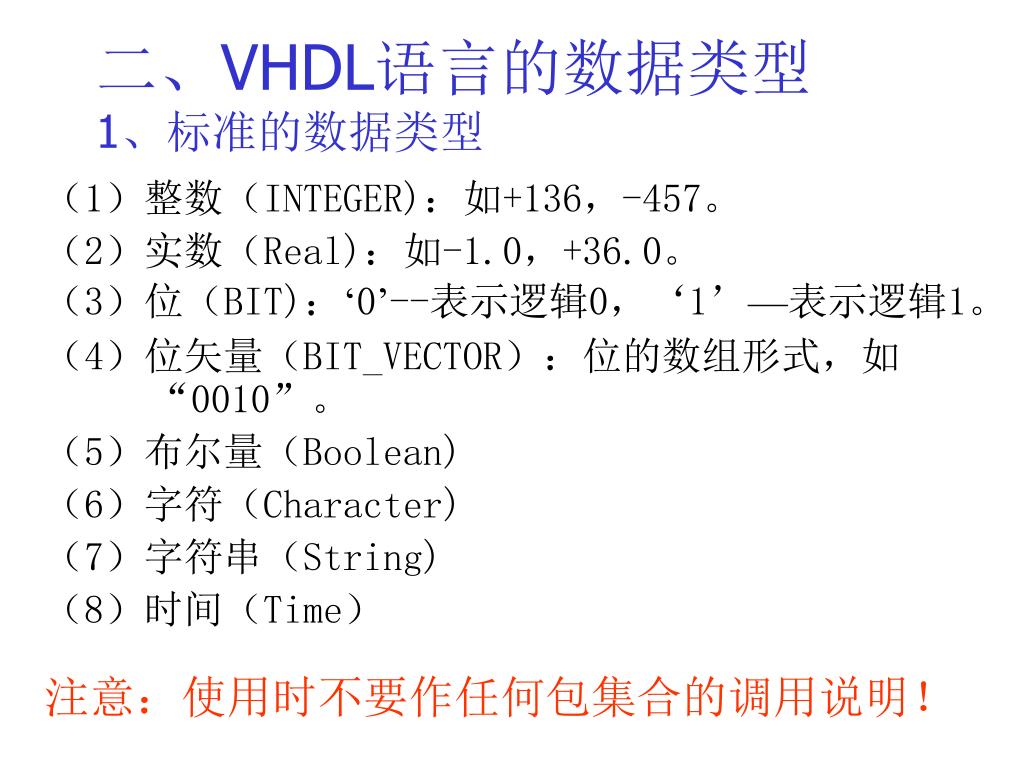

二、VHDL语言的数据类型1、标准的数据类型 （1）整数（INTEGER)：如+136，-457。（2）实数（Real)：如-1.0，+36.0。（3）位（BIT)：‘0’--表示逻辑0，‘1’—表示逻辑1。（4）位矢量（BIT_VECTOR）：位的数组形式，如 “0010”。（5）布尔量（Boolean) （6）字符（Character) （7）字符串（String) （8）时间（Time）注意：使用时不要作任何包集合的调用说明！

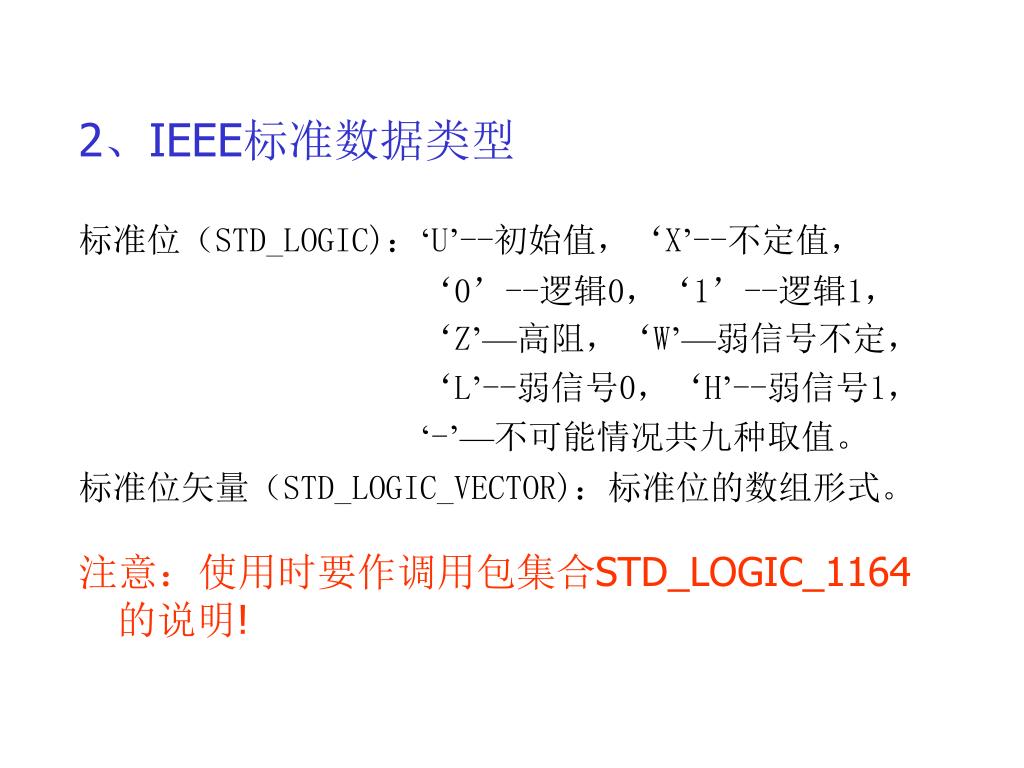

2、IEEE标准数据类型 标准位（STD_LOGIC)：‘U’--初始值，‘X’--不定值， ‘0’--逻辑0，‘1’--逻辑1， ‘Z’—高阻，‘W’—弱信号不定， ‘L’--弱信号0，‘H’--弱信号1， ‘-’—不可能情况共九种取值。标准位矢量（STD_LOGIC_VECTOR)：标准位的数组形式。注意：使用时要作调用包集合STD_LOGIC_1164的说明!

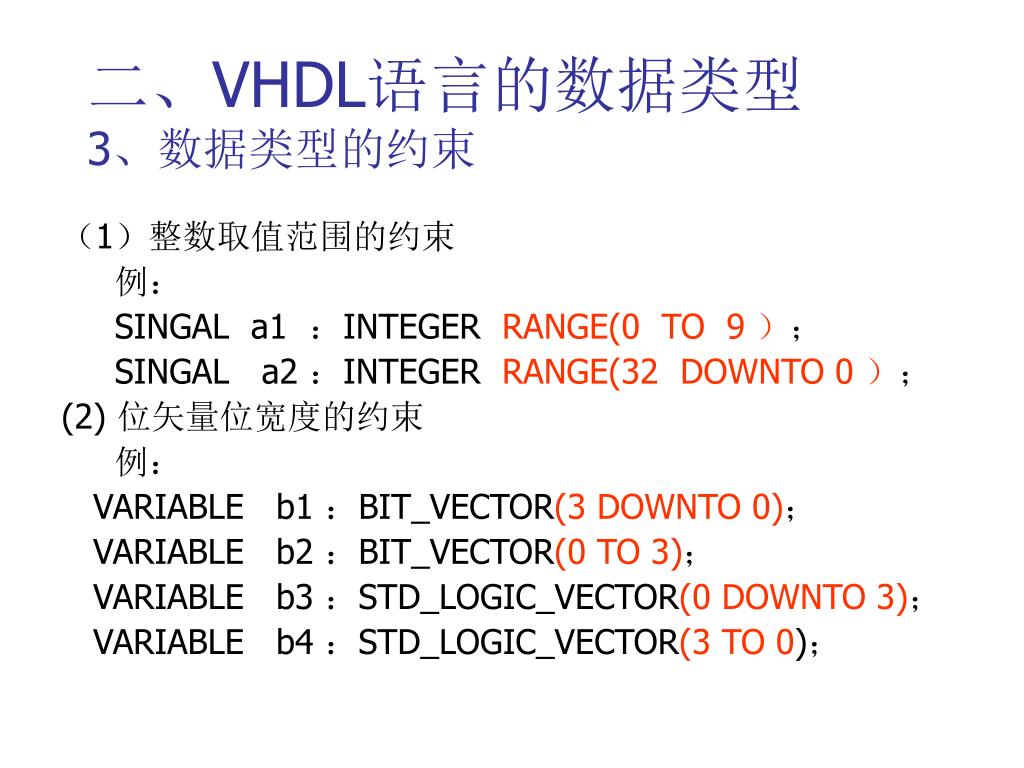

二、VHDL语言的数据类型3、数据类型的约束 （1）整数取值范围的约束例： SINGAL a1 ：INTEGER RANGE(0 TO 9 ）； SINGAL a2 ：INTEGER RANGE(32 DOWNTO 0 ）； (2) 位矢量位宽度的约束例： VARIABLE b1 ：BIT_VECTOR(3 DOWNTO 0)； VARIABLE b2 ：BIT_VECTOR(0 TO 3)； VARIABLE b3 ：STD_LOGIC_VECTOR(0 DOWNTO 3)； VARIABLE b4 ：STD_LOGIC_VECTOR(3 TO 0)；

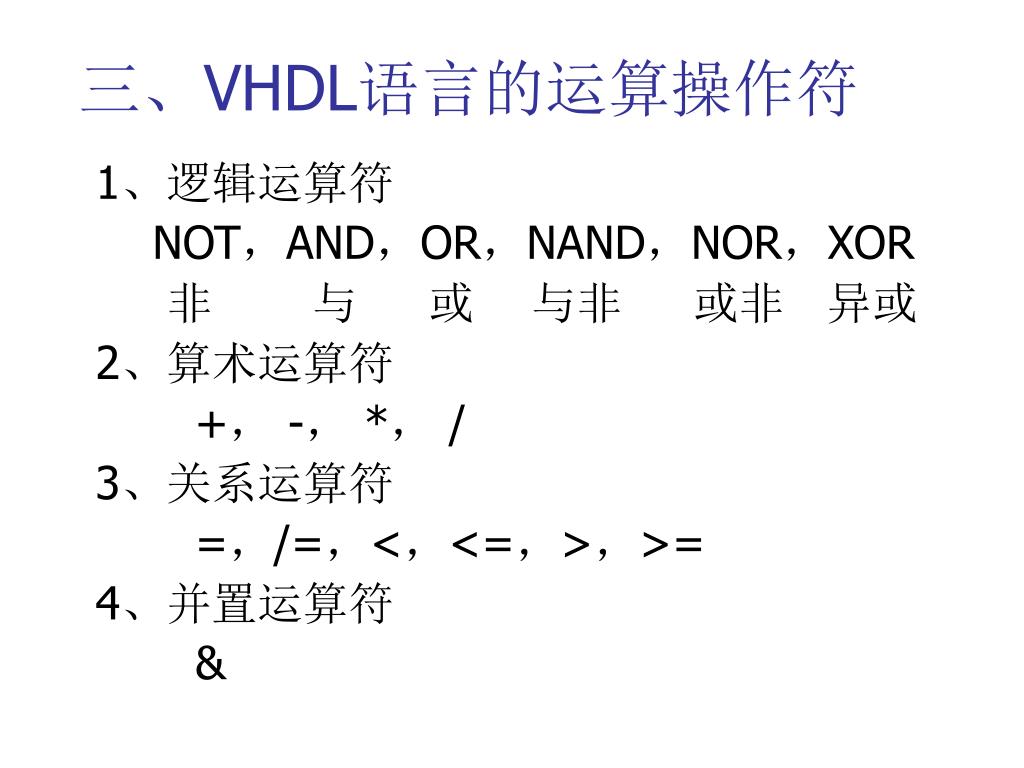

三、VHDL语言的运算操作符 1、逻辑运算符 NOT，AND，OR，NAND，NOR，XOR 非与或与非或非异或 2、算术运算符 +， -， *， / 3、关系运算符 =，/=，<，<=，>，>= 4、并置运算符 &

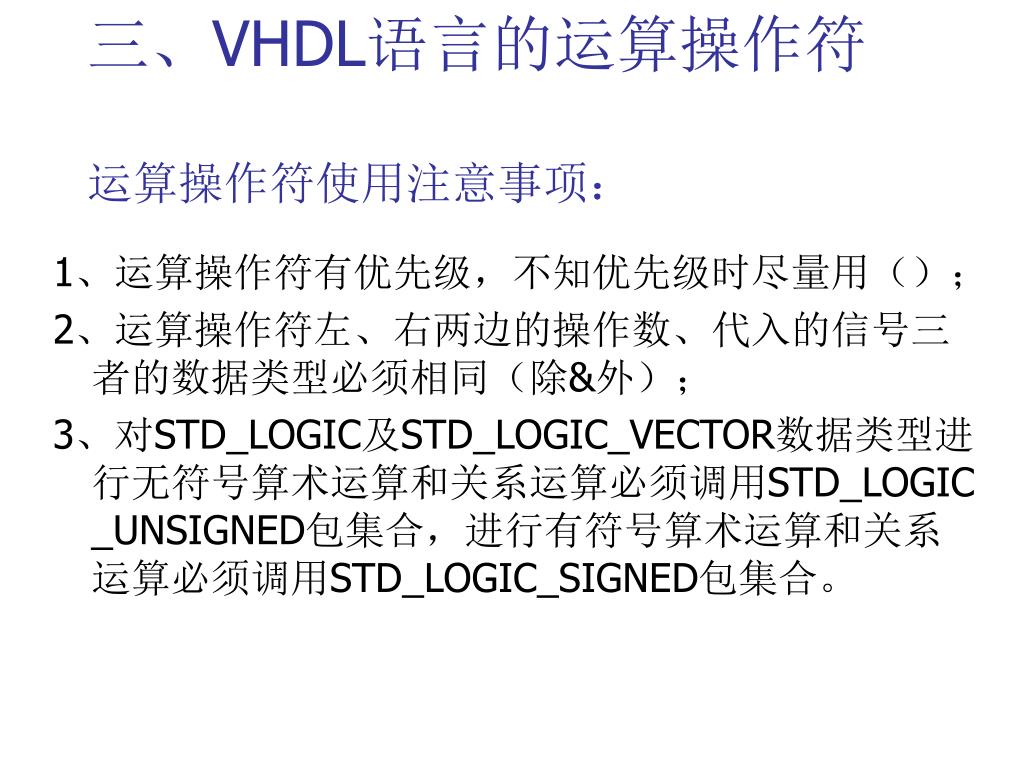

三、VHDL语言的运算操作符运算操作符使用注意事项：三、VHDL语言的运算操作符运算操作符使用注意事项： 1、运算操作符有优先级，不知优先级时尽量用（）； 2、运算操作符左、右两边的操作数、代入的信号三者的数据类型必须相同（除&外）； 3、对STD_LOGIC及STD_LOGIC_VECTOR数据类型进行无符号算术运算和关系运算必须调用STD_LOGIC_UNSIGNED包集合，进行有符号算术运算和关系运算必须调用STD_LOGIC_SIGNED包集合。

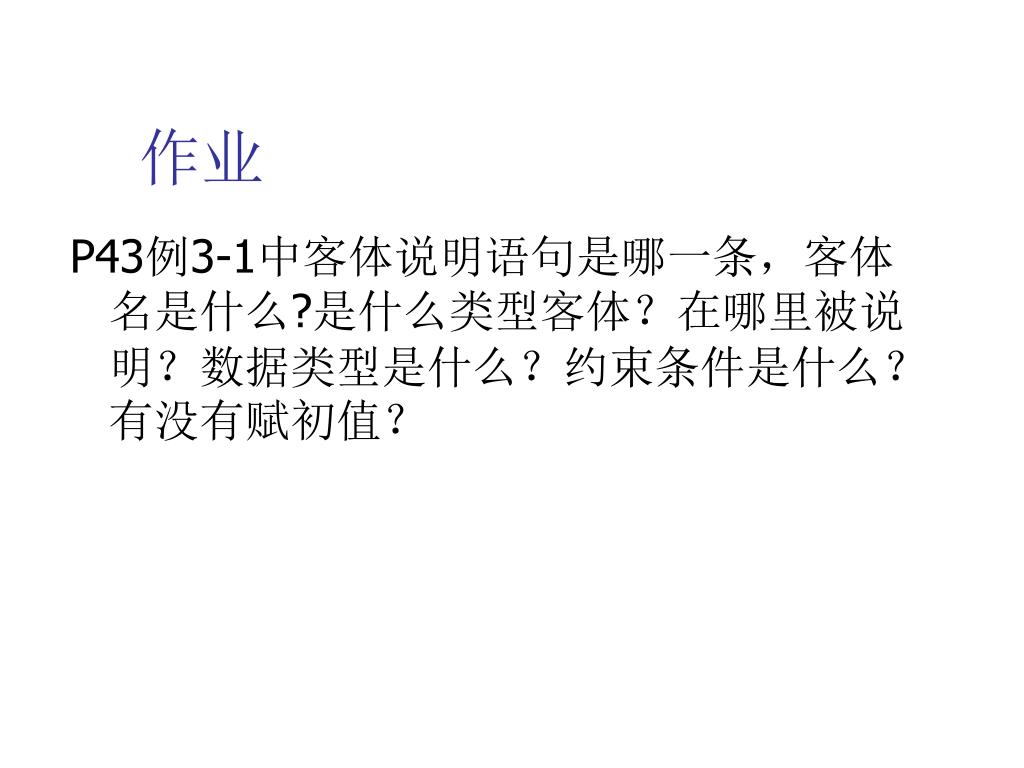

作业 P43例3-1中客体说明语句是哪一条，客体名是什么?是什么类型客体？在哪里被说明？数据类型是什么？约束条件是什么？有没有赋初值？
