OBJECTIF :

OBJECTIF : -Déterminer la fréquence de rotation d’une toupie en tenant compte de la sécurité et de la qualité de coupe du bois -Déterminer la vitesse d’avance de l’entraîneur.

dirk
Download Presentation

OBJECTIF :

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

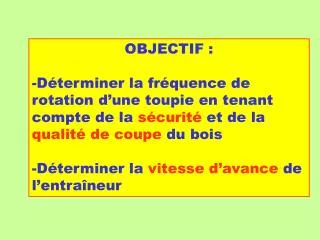

  1. OBJECTIF : -Déterminer la fréquence de rotation d’une toupie en tenant compte de la sécurité et de la qualité de coupe du bois -Déterminer la vitesse d’avance de l’entraîneur

  2. Déterminer S et A pour usiner un panneau de fibres MDF avec un outil quart de rond à pastilles brasées de diamètre 140 mm avec une finition demandée avec un pas de 0.5 mm Vitesse possibles : Toupie : 4400-6000-8000-10000 Tr/min Entraîneur : 4 –8 –10-20 m/min

  3. VITESSE DE COUPE EN FONCTION DE LA SECURITE

  4. VITESSE DE COUPE EN FONCTION DU BOIS

  5. FREQUENCE RETENUE SECURITE MATERIAU TABLEAU DONNANT LES VITESSES DE COUPE EN FONCTION DU DIAMETRE OUTIL ET DE LA FREQUENCE DE ROTATION DE LA MACHINE

  6. 2 DENTS

  7. 8000 t/min* 2 DENTS VITESSES D’AMENAGE VITESSE D’AMENAGE THEORIQUE TABLEAU DONNANT LA VITESSE D’AMENAGE EN FONCTION DU NOMBRE DE COUPES PAR MIN ET DU PAS DE FINITION DEMANDE

  8. VITESSE D’AMENAGE PROPOSE PAR L’ENTRAINEUR : 4 – 8 – 10 - 20 m/min VITESSE RETENUE : 8m/min

  9. Déterminer S et A pour usiner une pièce de chêne avec un outil quart de rond à pastillesbrasées de diamètre 160 mm avec une finition soignée. Vitesse possibles : Toupie : 4400-6000-8000-10000 Tr/min Entraîneur : 4 –8 –10-20 m/min

  10. Vitesses de coupe en fonction de la sécurité Vitesses de coupe en fonction du matériau Vitesses de coupe en fonction de la sécurité Vitesses d’avance en fonction de pas d’usinage (finition) Fréquence de rotation toupie : 8000t/min Vitesse d’avance de l’entraîneur : 12 m/min

  11. Réalisé par Joël Guimier LP Martin Nadaud St Pierre des corps Joel.guimier@wanadoo.fr
