Presentation Transcript

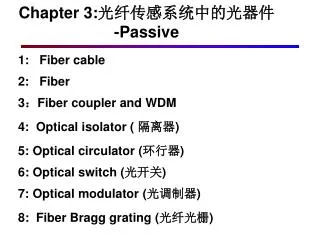

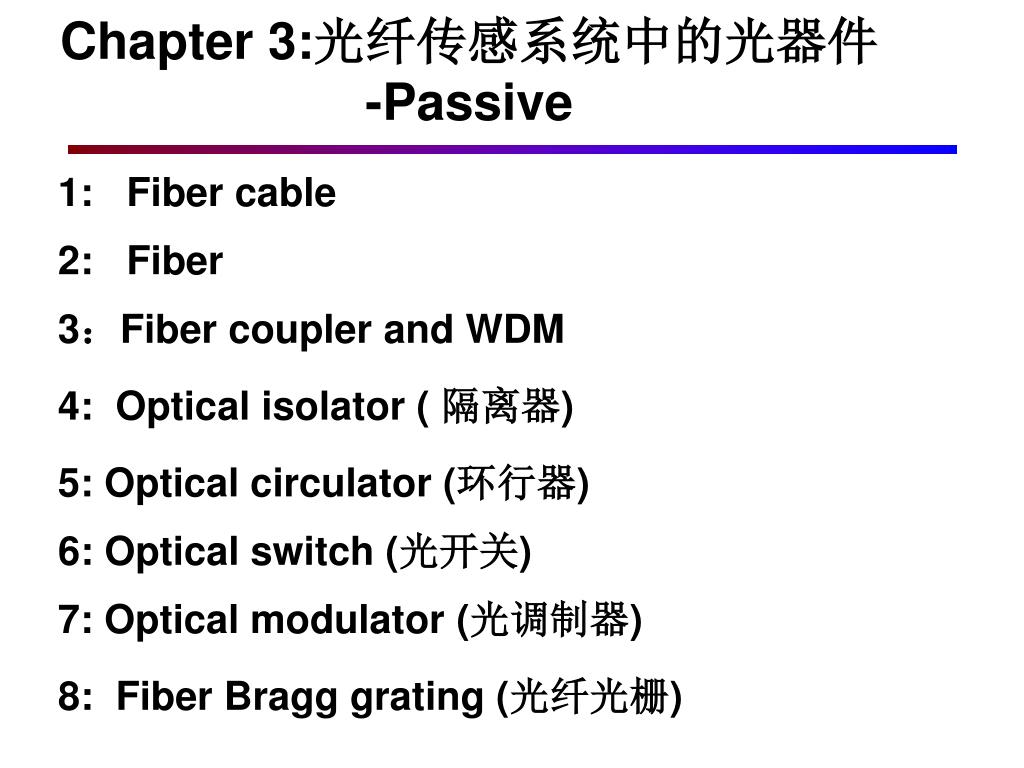

  1. Chapter 3:光纤传感系统中的光器件-Passive 1: Fiber cable 2: Fiber 3：Fiber coupler and WDM 4: Optical isolator ( 隔离器) 5: Optical circulator (环行器) 6: Optical switch (光开关) 7: Optical modulator (光调制器) 8: Fiber Bragg grating (光纤光栅)

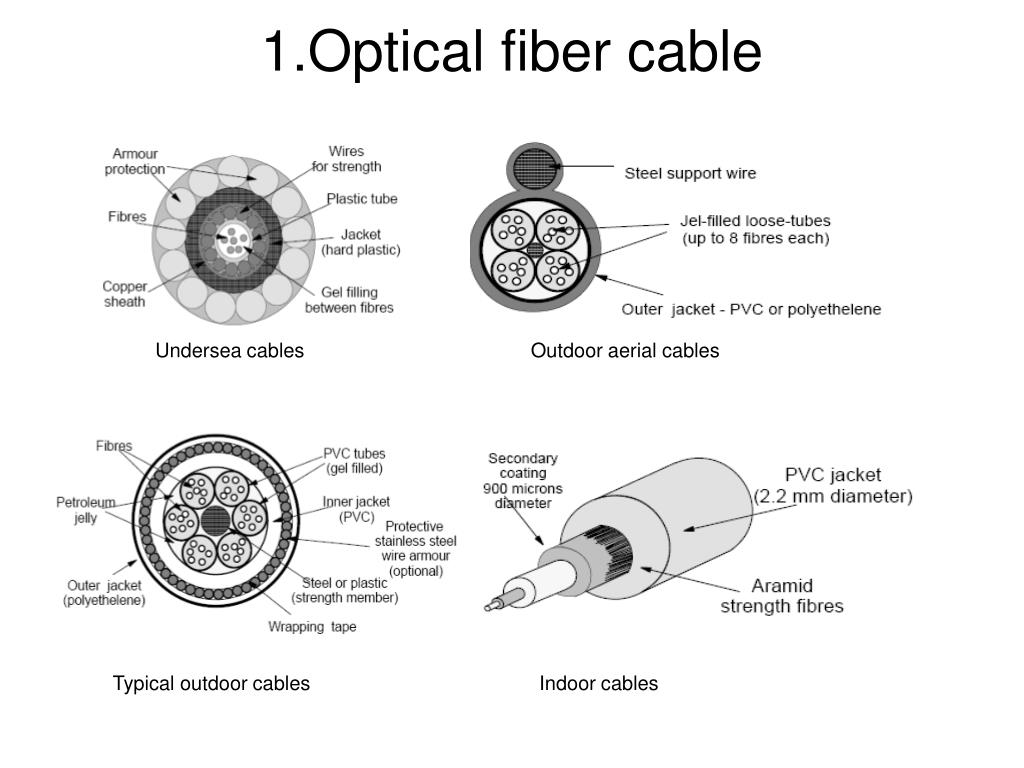

  2. 1.Optical fiber cable Undersea cables Outdoor aerial cables Typical outdoor cables Indoor cables

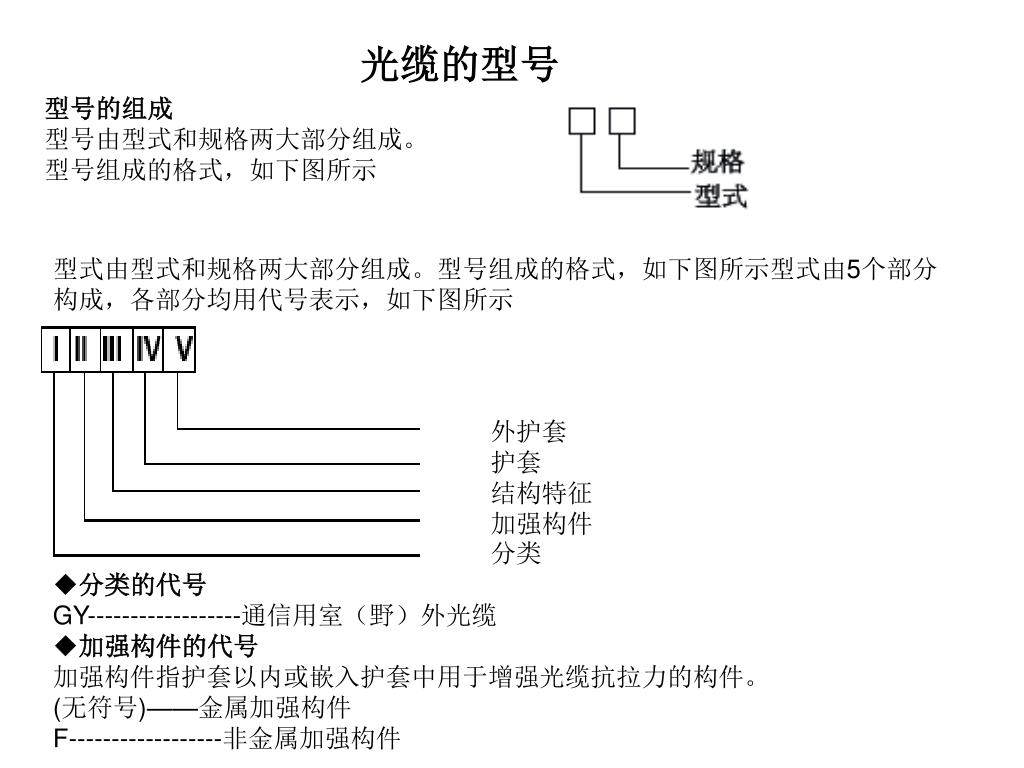

  3. 光缆的型号 型号的组成型号由型式和规格两大部分组成。 型号组成的格式，如下图所示 型式由型式和规格两大部分组成。型号组成的格式，如下图所示型式由5个部分构成，各部分均用代号表示，如下图所示 ◆分类的代号GY------------------通信用室（野）外光缆◆加强构件的代号加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。(无符号)——金属加强构件       F------------------非金属加强构件

  4. ◆缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下例相应的各代号自上而下的顺序排列。◆缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下例相应的各代号自上而下的顺序排列。 ◆护套的代号 Y………………………聚乙烯护套 V……………………聚氯乙烯护套 U………………………聚氨酯护套 A…………铝-聚乙烯护套(简称A护套) S…………钢-聚乙烯护套(简称S护套) W……… 夹带平行钢丝的钢聚乙烯护套 L……………………………铝护套 G……………………………钢护套 Q……………………………铅护套

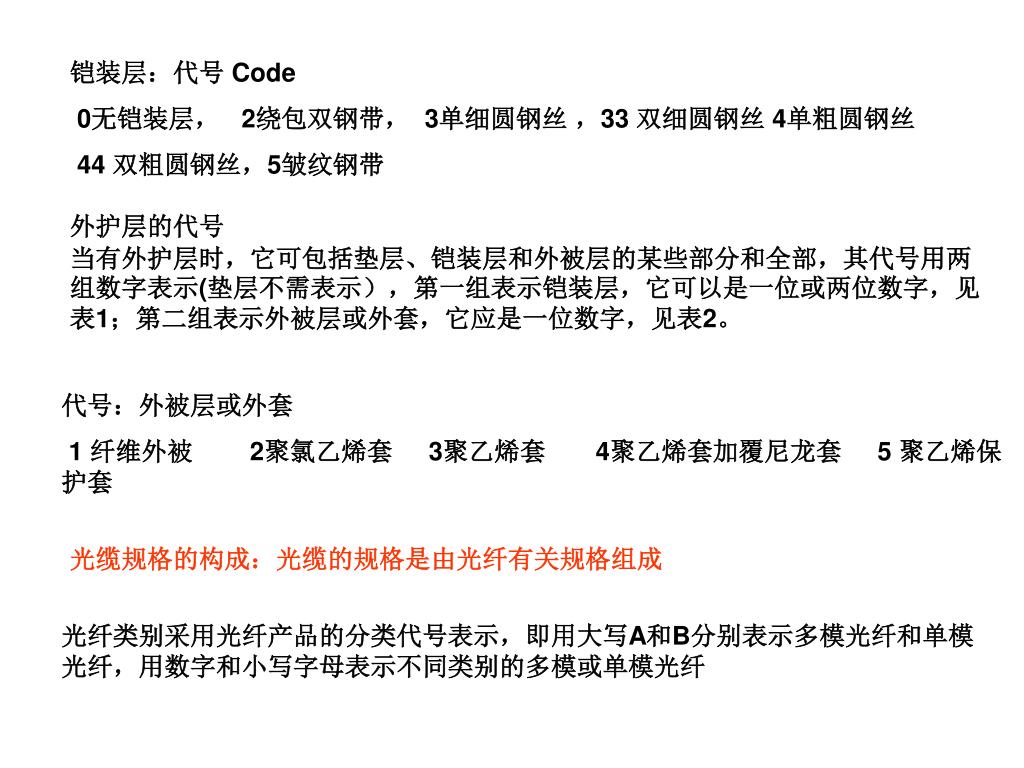

  5. 铠装层：代号 Code 0无铠装层， 2绕包双钢带， 3单细圆钢丝 ，33 双细圆钢丝 4单粗圆钢丝 44 双粗圆钢丝，5皱纹钢带 外护层的代号  当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示(垫层不需表示），第一组表示铠装层，它可以是一位或两位数字，见表1；第二组表示外被层或外套，它应是一位数字，见表2。 代号：外被层或外套 1 纤维外被 2聚氯乙烯套 3聚乙烯套 4聚乙烯套加覆尼龙套 5 聚乙烯保护套 光缆规格的构成：光缆的规格是由光纤有关规格组成 光纤类别采用光纤产品的分类代号表示，即用大写A和B分别表示多模光纤和单模光纤，用数字和小写字母表示不同类别的多模或单模光纤

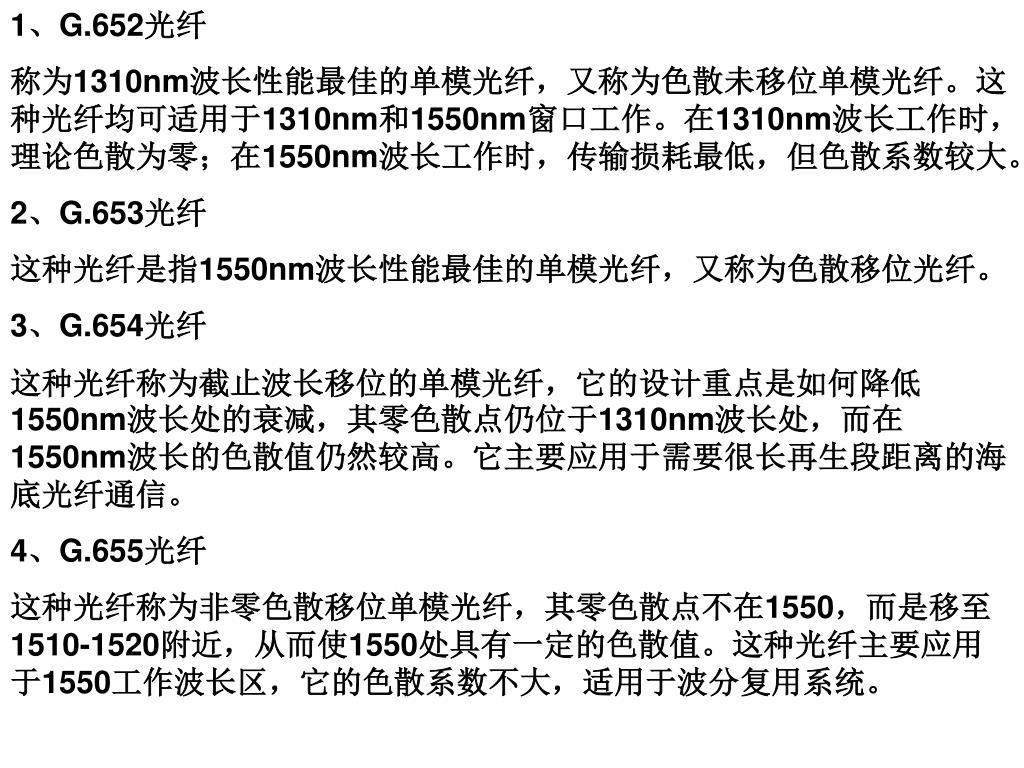

  6. 1、G.652光纤 称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。这种光纤均可适用于1310nm和1550nm窗口工作。在1310nm波长工作时，理论色散为零；在1550nm波长工作时，传输损耗最低，但色散系数较大。 2、G.653光纤 这种光纤是指1550nm波长性能最佳的单模光纤，又称为色散移位光纤。 3、G.654光纤 这种光纤称为截止波长移位的单模光纤，它的设计重点是如何降低1550nm波长处的衰减，其零色散点仍位于1310nm波长处，而在1550nm波长的色散值仍然较高。它主要应用于需要很长再生段距离的海底光纤通信。 4、G.655光纤 这种光纤称为非零色散移位单模光纤，其零色散点不在1550，而是移至1510-1520附近，从而使1550处具有一定的色散值。这种光纤主要应用于1550工作波长区，它的色散系数不大，适用于波分复用系统。

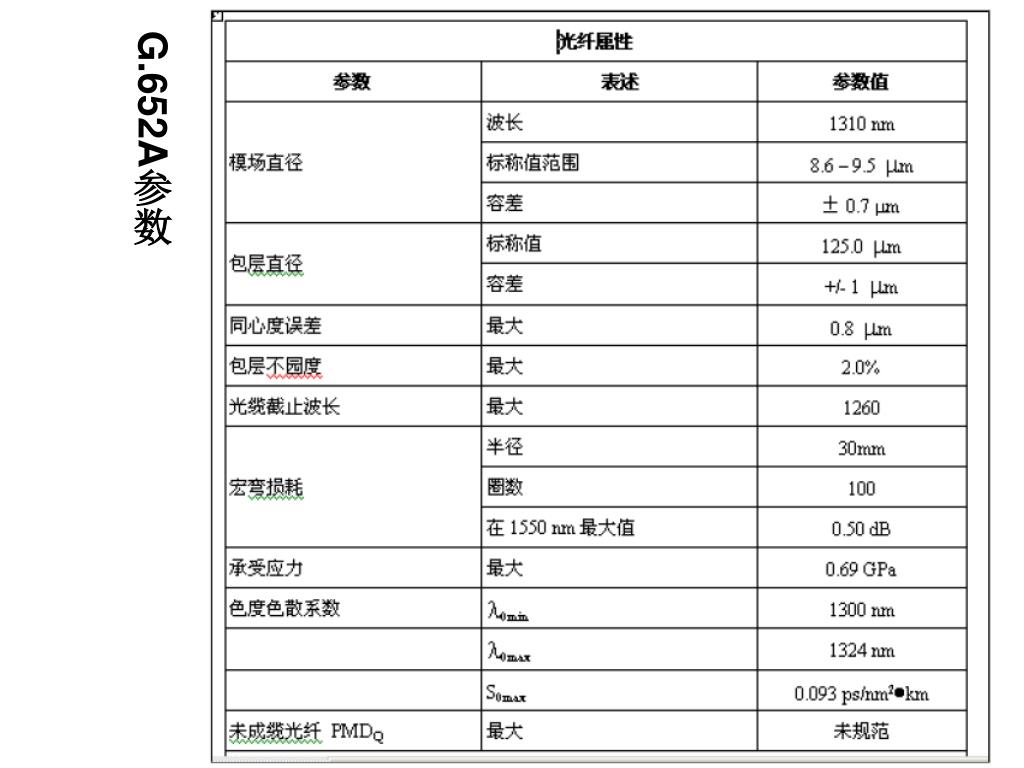

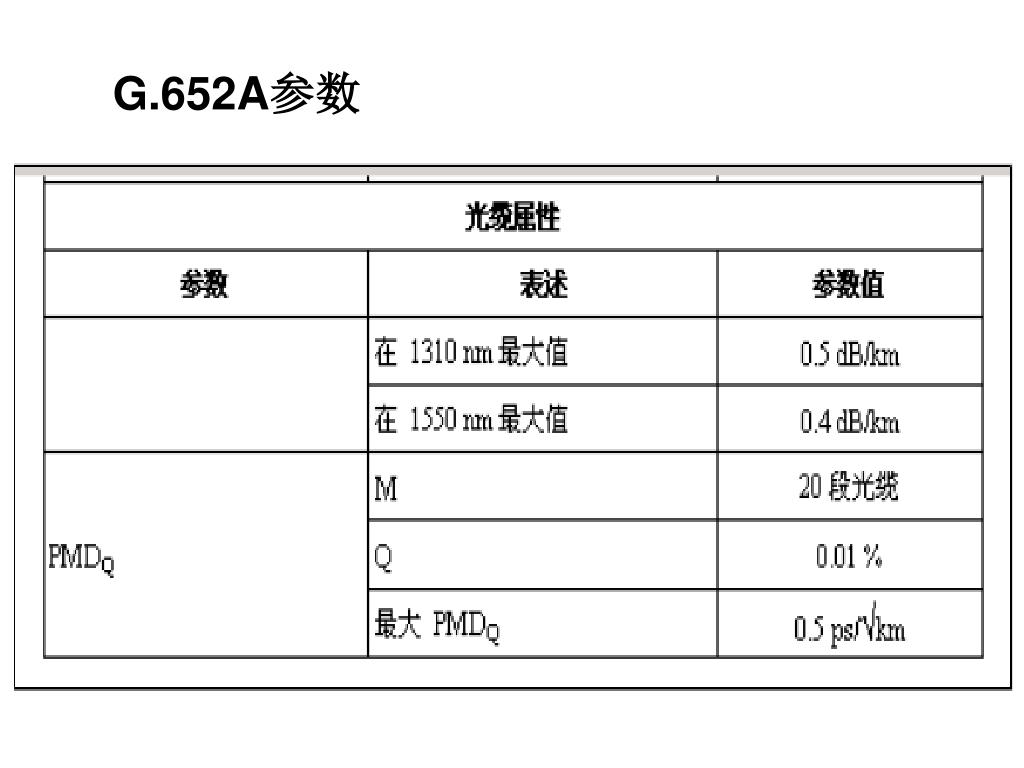

  7. G.652A参数

  8. G.652A参数

  9. G.652B参数

  10. G.652B参数

  11. 常用单位的定义： 1. dB = 10 log10 ( Pout / Pin ) Pout :输出功率 ; Pin :输入功率 2. dBm = 10 log10 ( P / 1mw) 是工程中广泛使用的单位； 通常表示以1毫瓦为参考的光功率； example: –10dBm表示光功率等于100uw。 3. dBu = 10 log10 ( P / 1uw)

  12. 2.Optical fiber • Basic knowledge on optical fiber theory Light transmission in fiber Fiber refractive index profile

  13. Fiber fabrication MVCD fiber preform fabrication Fiber drawing tower

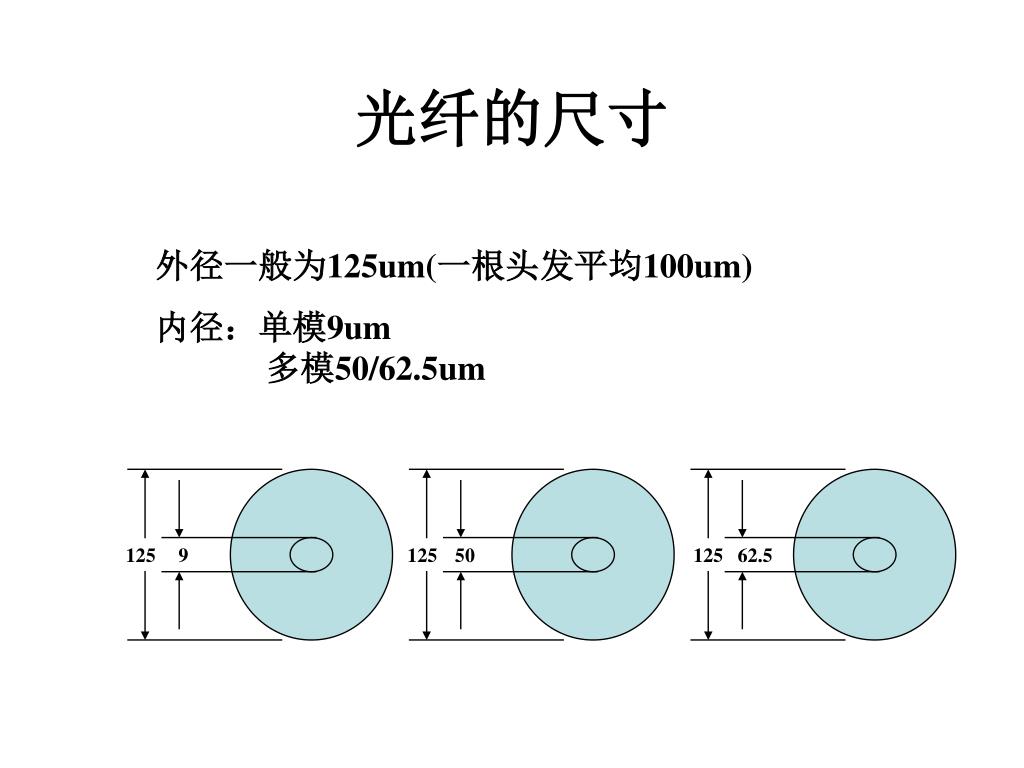

  14. 125 9 125 50 125 62.5 光纤的尺寸 外径一般为125um(一根头发平均100um) 内径：单模9um多模50/62.5um

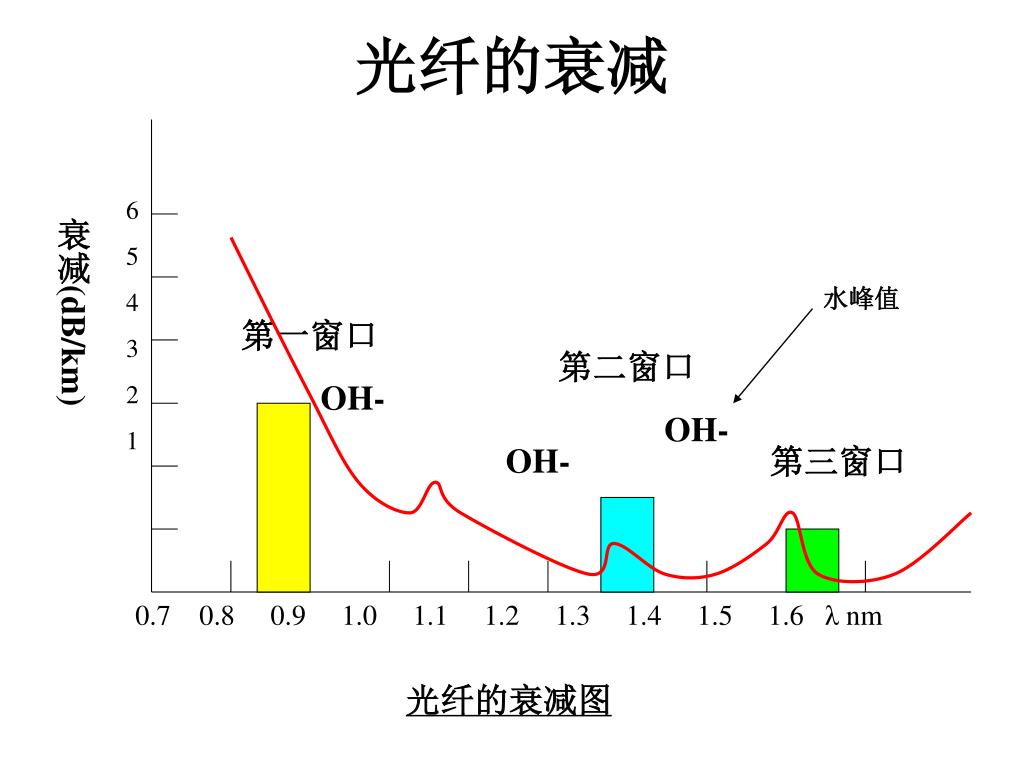

  15. 6 5 4 3 2 1 衰减(dB/km) 水峰值 第一窗口 第二窗口 OH- OH- OH- 第三窗口 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 λ nm 光纤的衰减图 光纤的衰减

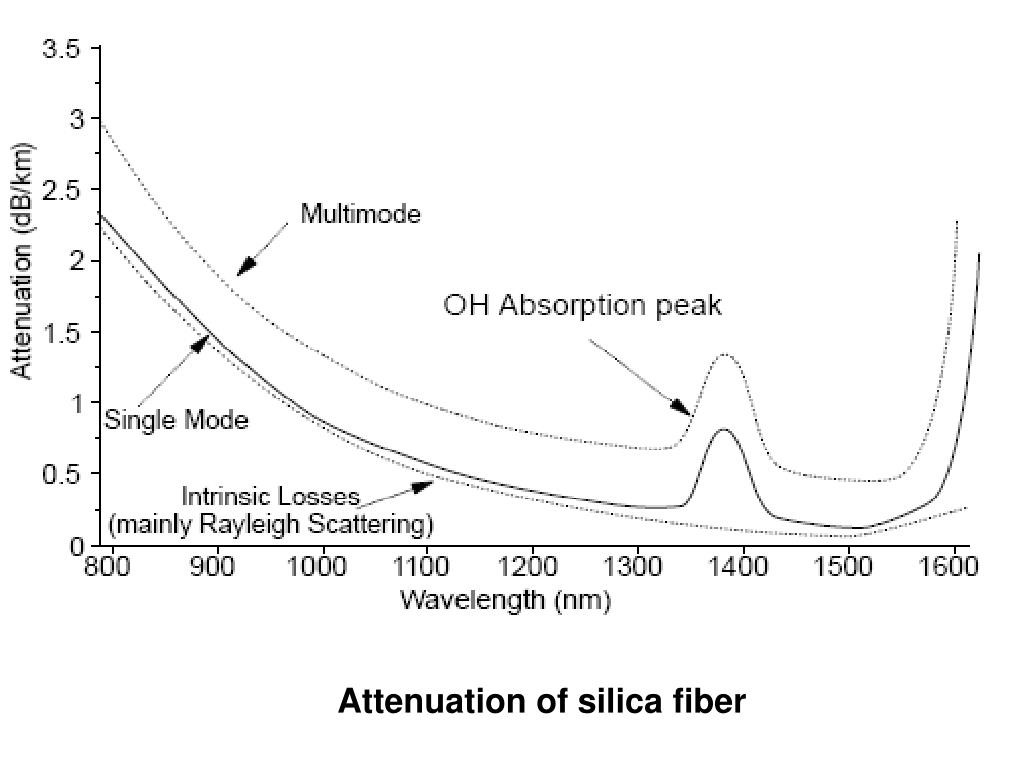

  16. Attenuation of silica fiber

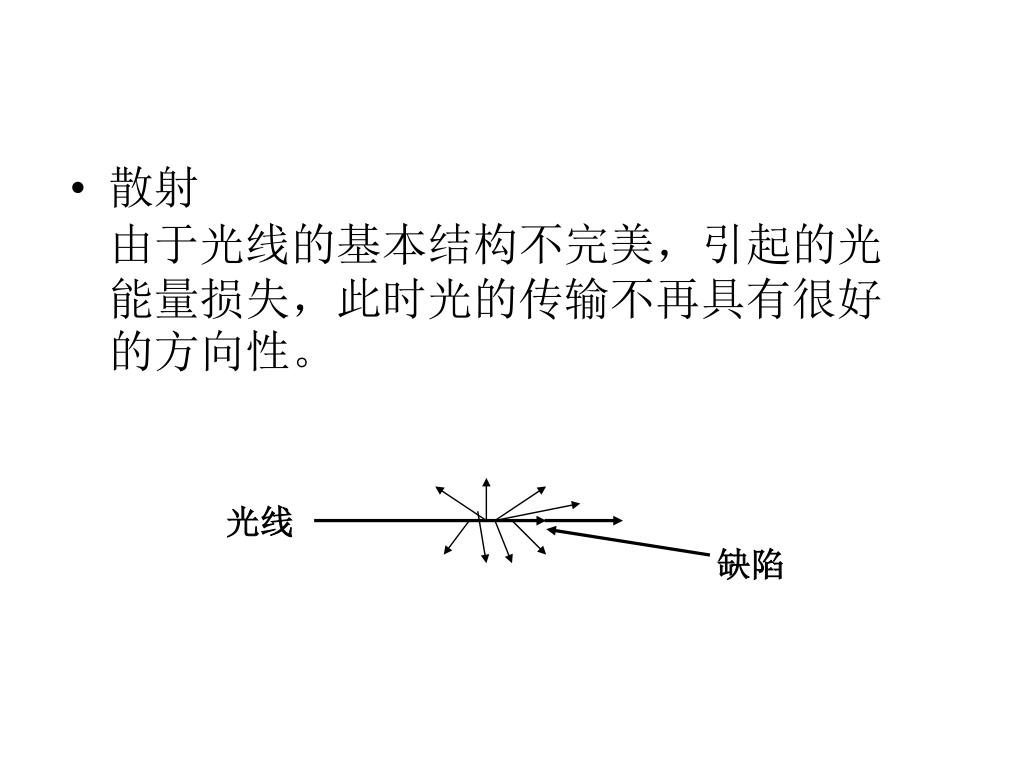

  17. 光线 缺陷 • 散射由于光线的基本结构不完美，引起的光能量损失，此时光的传输不再具有很好的方向性。

  18. 色散(Dispersion)：光脉冲沿着光纤行进一段距离后造成的脉宽变粗。它是限制传输速率的主要因素。色散(Dispersion)：光脉冲沿着光纤行进一段距离后造成的脉宽变粗。它是限制传输速率的主要因素。 • 模间色散：只发生在多模光纤，因为不同模式的光沿着不同的路径传输。 • 材料色散：不同波长的光行进速度不同。 • 波导色散：发生原因是光能量在纤芯及包层中传输时，会以稍有不同的速度行进。在单模光纤中，通过改变光纤内部结构来改变光纤的色散非常重要。

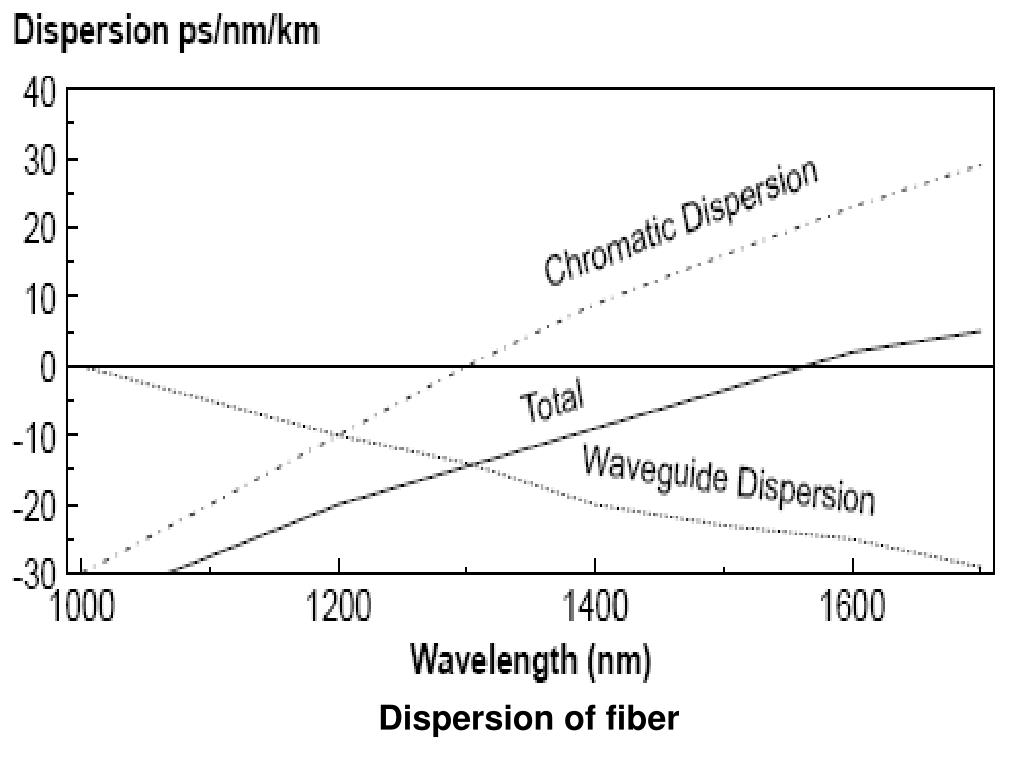

  19. Dispersion of fiber

  20. Mode-field diameter and evanescent wave Light traveling in signal mode fiber

  21. MFD and spot size

  22. 纤芯 包层 涂敷层 • 纤芯 core：折射率较高，用来传送光； • 包层 coating：折射率较低，与纤芯一起形成全反射条件； • 保护套 jacket：强度大，能承受较大冲击，保护光纤。 • 3mm光缆 橘色 MM • 黄色 SM

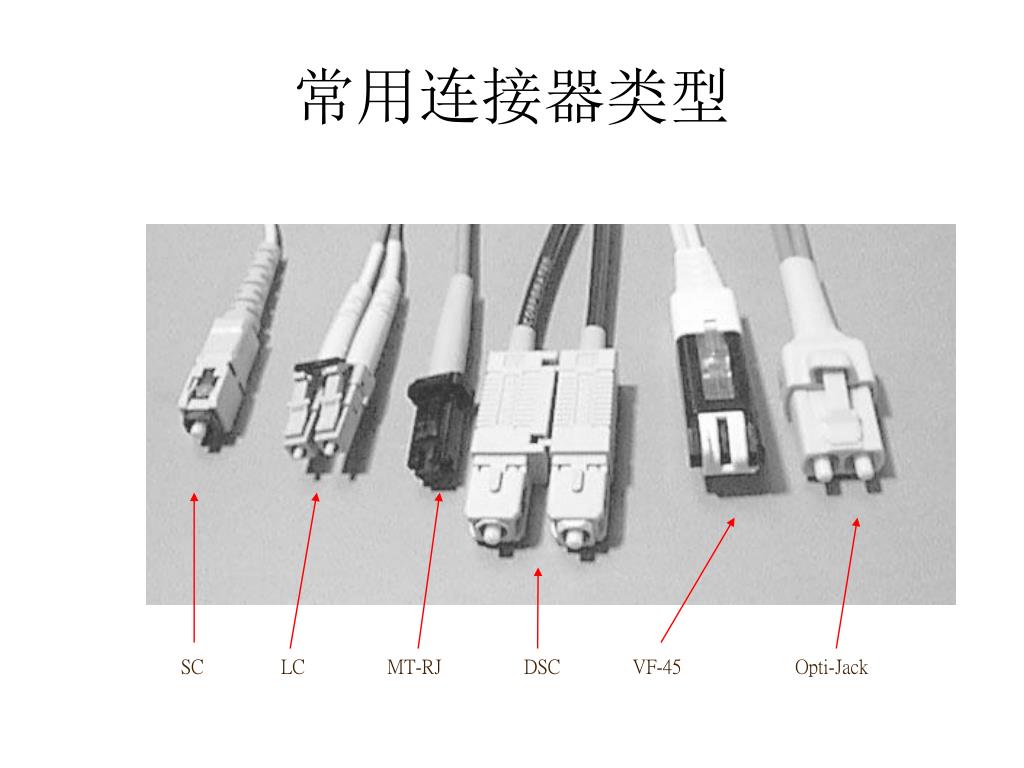

  23. SC LC MT-RJ DSC VF-45 Opti-Jack 常用连接器类型

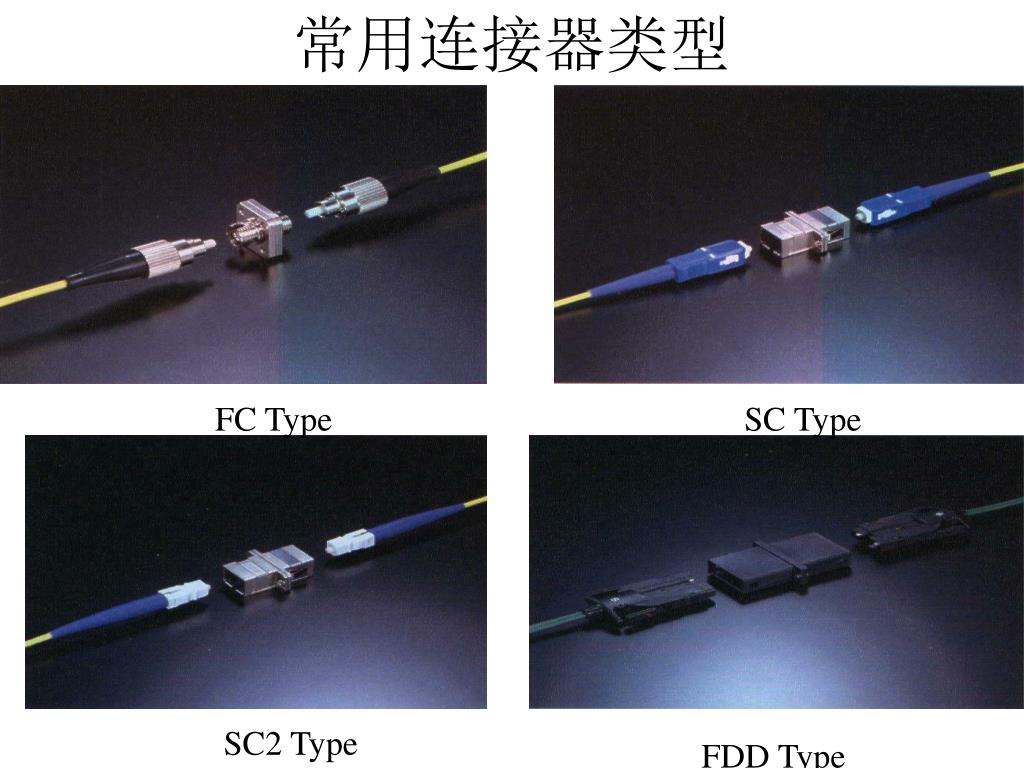

  24. 常用连接器类型 FC Type SC Type SC2 Type FDD Type

  25. 常用连接器类型 BICONIC Type D4 Type SMA 905 Type SMA 906 Type MINI BNC Type

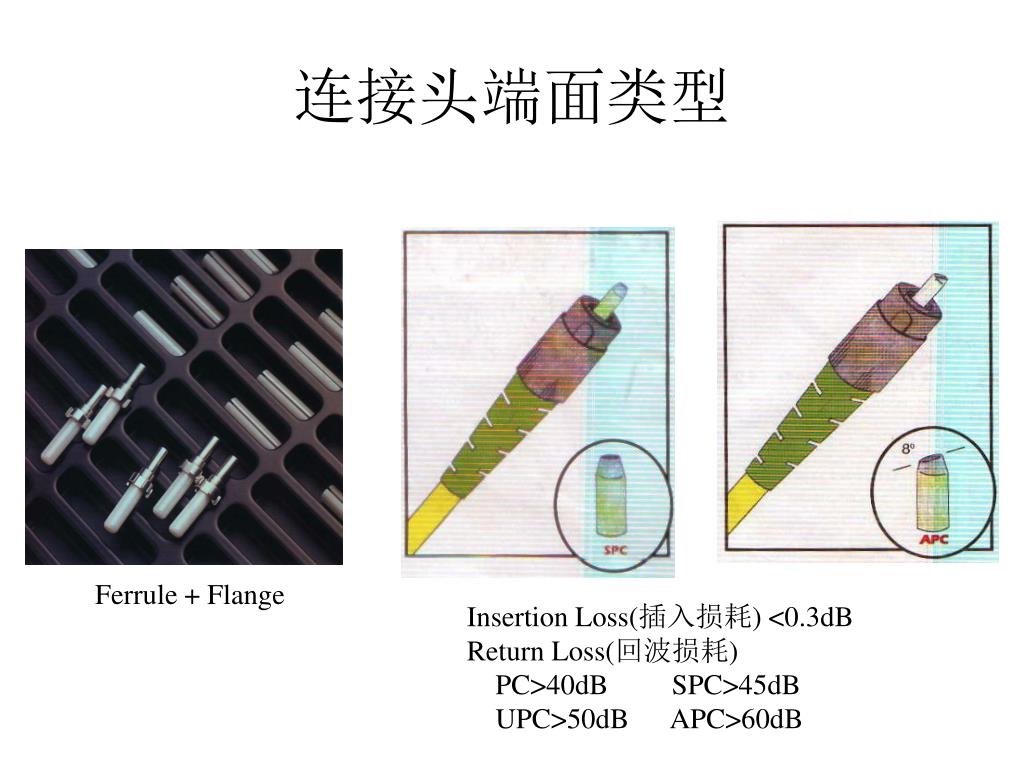

  26. Ferrule + Flange Insertion Loss(插入损耗) <0.3dB Return Loss(回波损耗) PC>40dB SPC>45dB UPC>50dB APC>60dB 连接头端面类型

  27. 项 目 型号或材料 性 能 插入损耗/ dB 0.2---0.3 重复性/ dB ＜±0.1 互换性/ dB ＜±0.1 反射损耗/ dB FC 型 35---40 PC 型 45---50 寿命（插拔次数） 不锈钢 103 陶瓷 104 工作温度 不锈钢 －20---- +70 陶瓷 －40---- +80 光纤连接器的一般指标

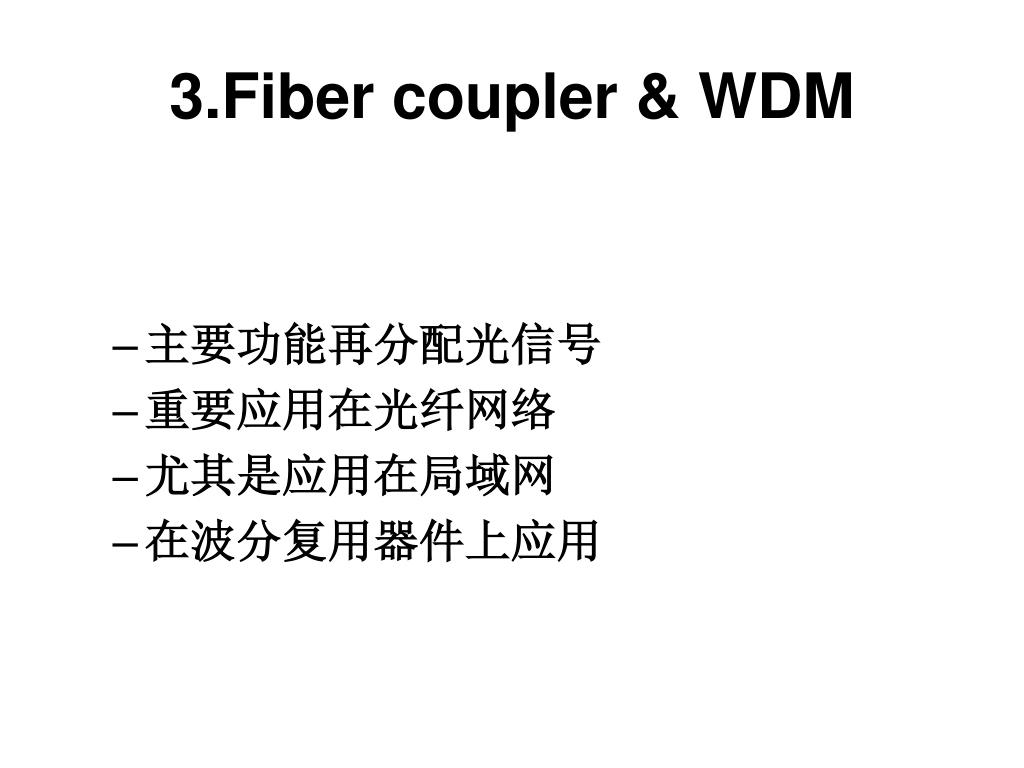

  28. 3.Fiber coupler & WDM • 主要功能再分配光信号 • 重要应用在光纤网络 • 尤其是应用在局域网 • 在波分复用器件上应用

  29. 1 2 4 3 • 耦合器 • 以图形表示

  30. 光耦合器类型 T型光耦合器——是一种2×2的3端耦合器，可把一根光纤输入的光信号按一定比例分配给两根光纤，或把两根光纤的输入光信号组合在一起，输入一根光纤。主要用做不同分路比的功率分配器或组合器。 星型光耦合器——是一种n×m的耦合器，可把n根光纤输入的光功率组合在一起，均匀地分配给m根光纤。 定向光耦合器——是一种2×2的3端或4端耦合器，用于分别驱除光纤中向不同方向传输的光信号。只用于作分路器，不能作合路器。 波分复用/解复用器——波分复用器是与波长有关的耦合器，用于把多个不同波长的发射机输出的光信号组合在一起，输入到一根光纤；解复用器用于把一根光纤输出的多个不同波长的光信号分配给不同的光接收机。

  31. 常用光耦合器类型示意图 （b）星型 （a）T型 λ1 1 2 λ1 + λ2 +…λN λ2 4 3 λ N （c）定向型 （d）波分复用型

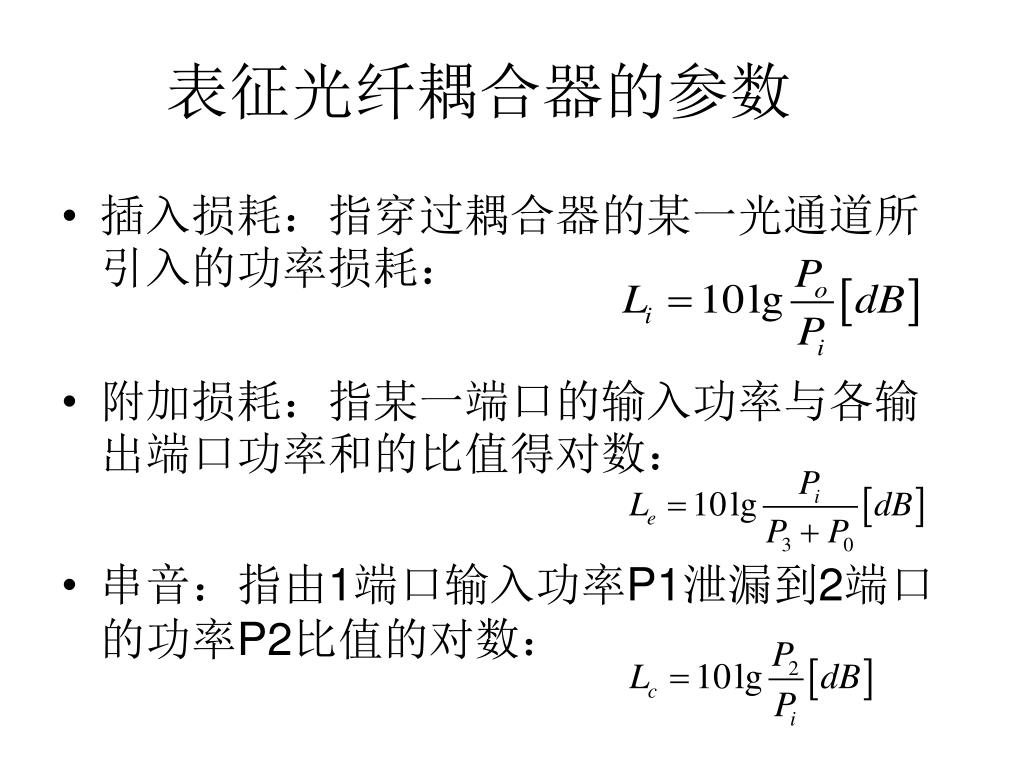

  32. 表征光纤耦合器的参数 • 插入损耗：指穿过耦合器的某一光通道所引入的功率损耗： • 附加损耗：指某一端口的输入功率与各输出端口功率和的比值得对数： • 串音：指由1端口输入功率P1泄漏到2端口的功率P2比值的对数：

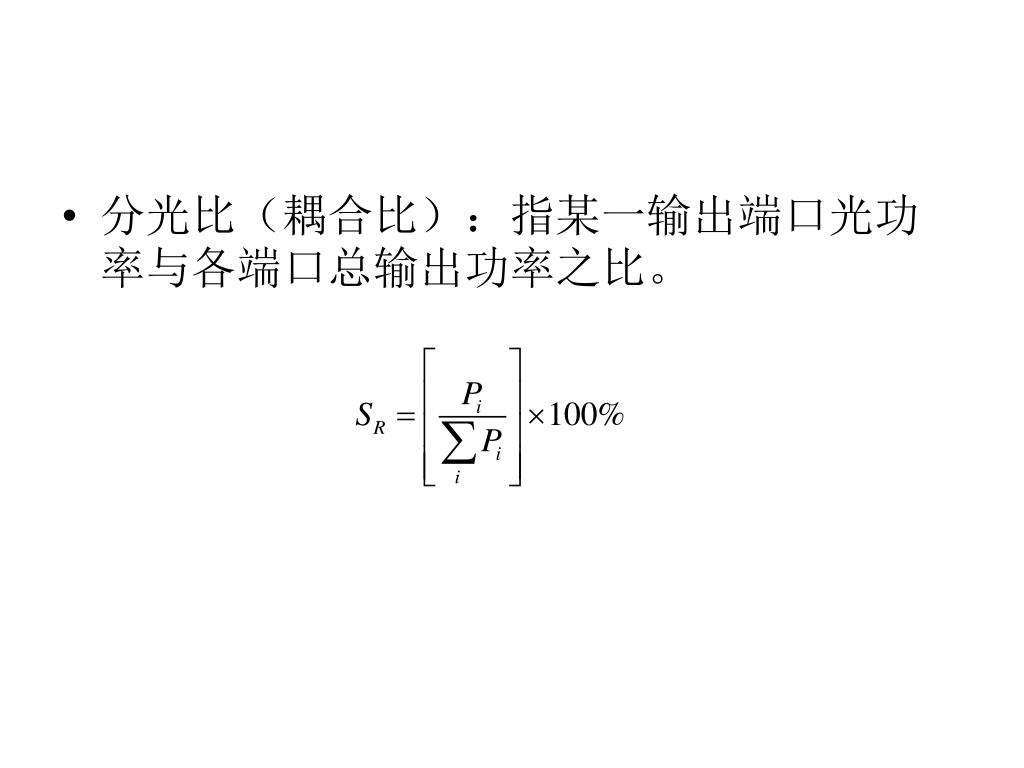

  33. 分光比（耦合比）：指某一输出端口光功率与各端口总输出功率之比。分光比（耦合比）：指某一输出端口光功率与各端口总输出功率之比。

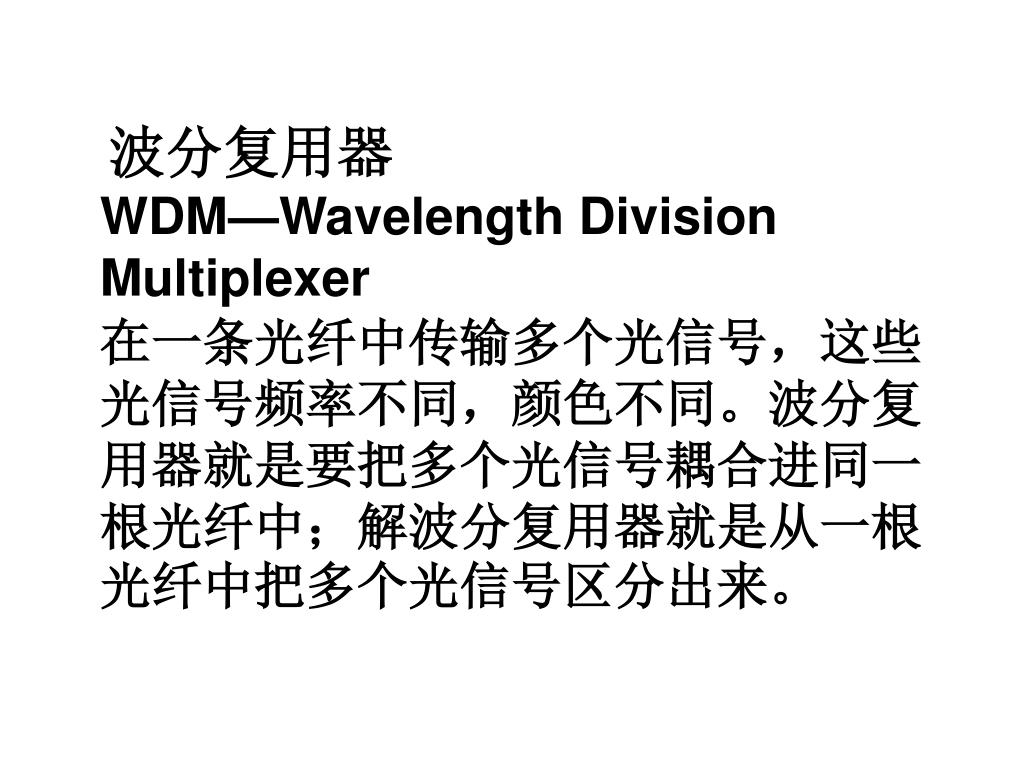

  34. 波分复用器WDM—Wavelength Division Multiplexer在一条光纤中传输多个光信号，这些光信号频率不同，颜色不同。波分复用器就是要把多个光信号耦合进同一根光纤中；解波分复用器就是从一根光纤中把多个光信号区分出来。

  35. λ1传送器 λ1接收器 λ1+λ2 λ1+λ2 λ2传送器 λ2接收器 • 波分复用器（图例）

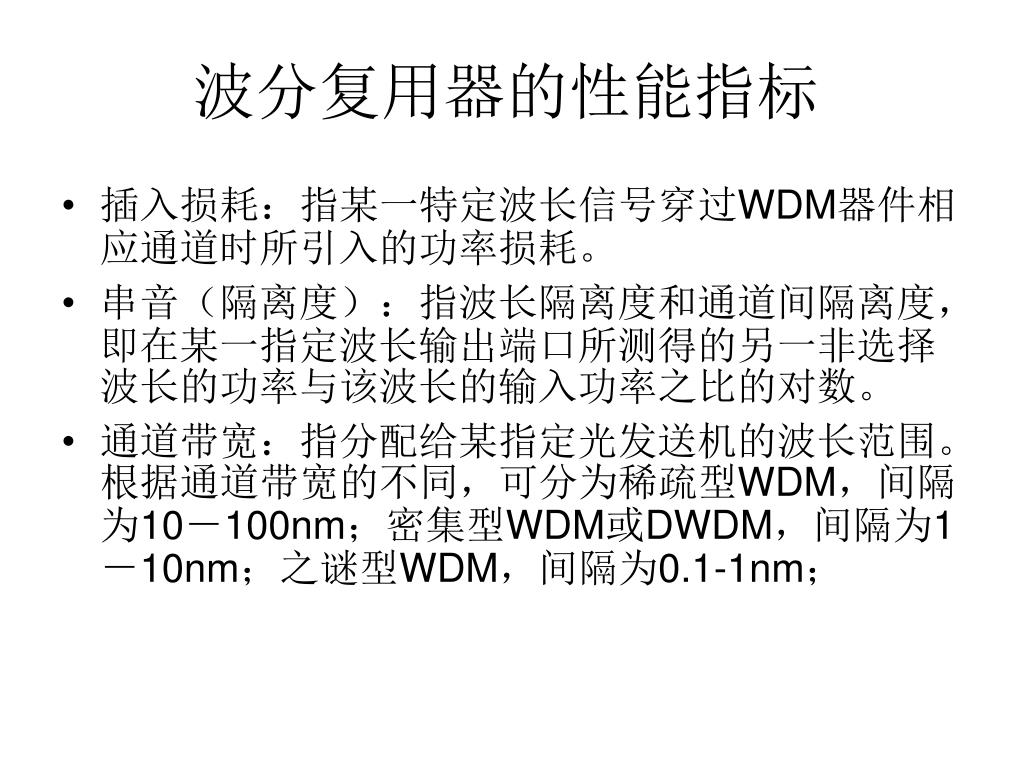

  36. 波分复用器的性能指标 • 插入损耗：指某一特定波长信号穿过WDM器件相应通道时所引入的功率损耗。 • 串音（隔离度）：指波长隔离度和通道间隔离度，即在某一指定波长输出端口所测得的另一非选择波长的功率与该波长的输入功率之比的对数。 • 通道带宽：指分配给某指定光发送机的波长范围。根据通道带宽的不同，可分为稀疏型WDM，间隔为10－100nm；密集型WDM或DWDM，间隔为1－10nm；之谜型WDM，间隔为0.1-1nm；

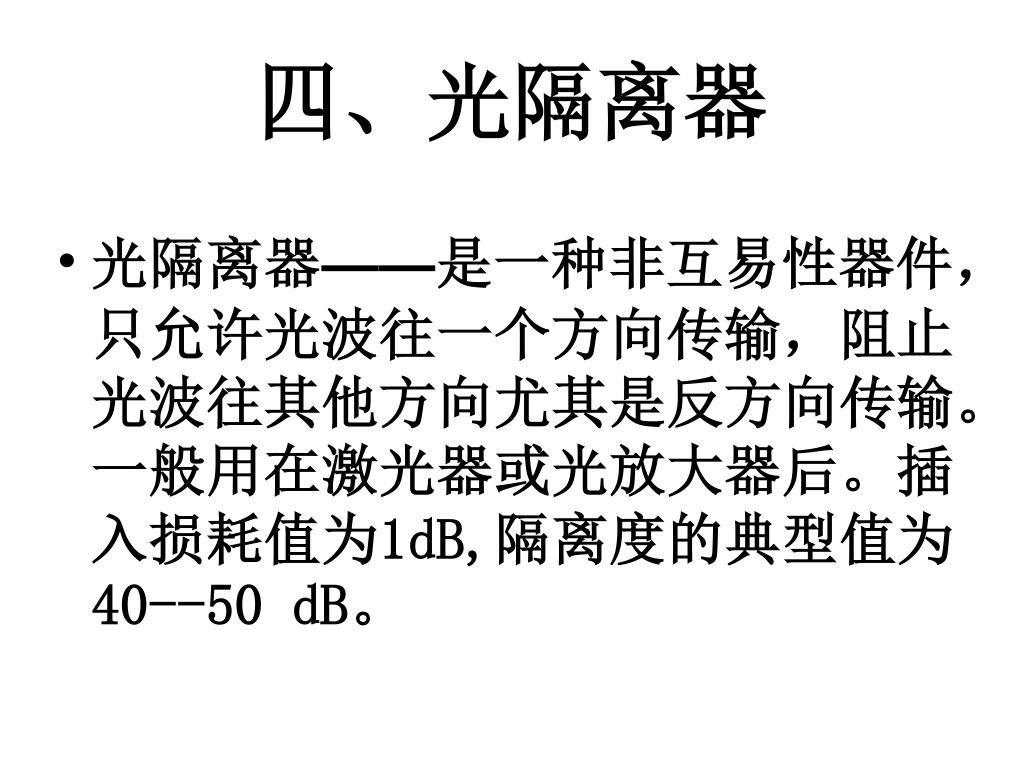

  37. 四、光隔离器 • 光隔离器——是一种非互易性器件，只允许光波往一个方向传输，阻止光波往其他方向尤其是反方向传输。一般用在激光器或光放大器后。插入损耗值为1dB,隔离度的典型值为40--50 dB。

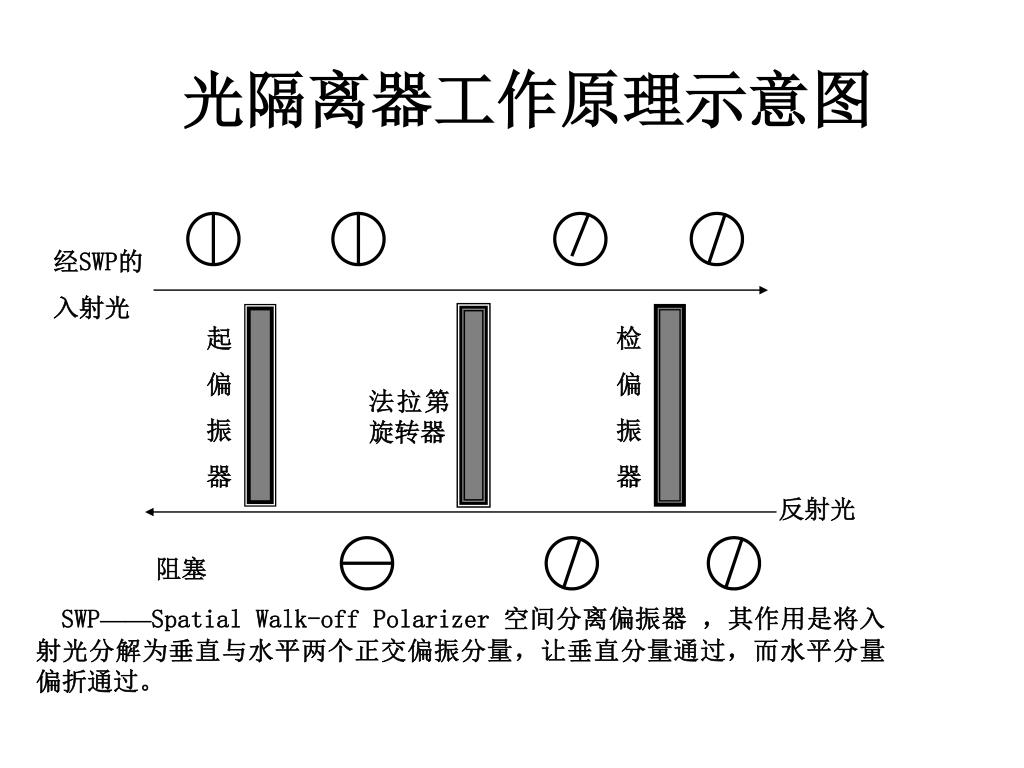

  38. 光隔离器工作原理示意图 经SWP的 入射光 起 偏 振 器 检 偏 振 器 法拉第旋转器 反射光 阻塞 SWP——Spatial Walk-off Polarizer 空间分离偏振器 ，其作用是将入射光分解为垂直与水平两个正交偏振分量，让垂直分量通过，而水平分量偏折通过。

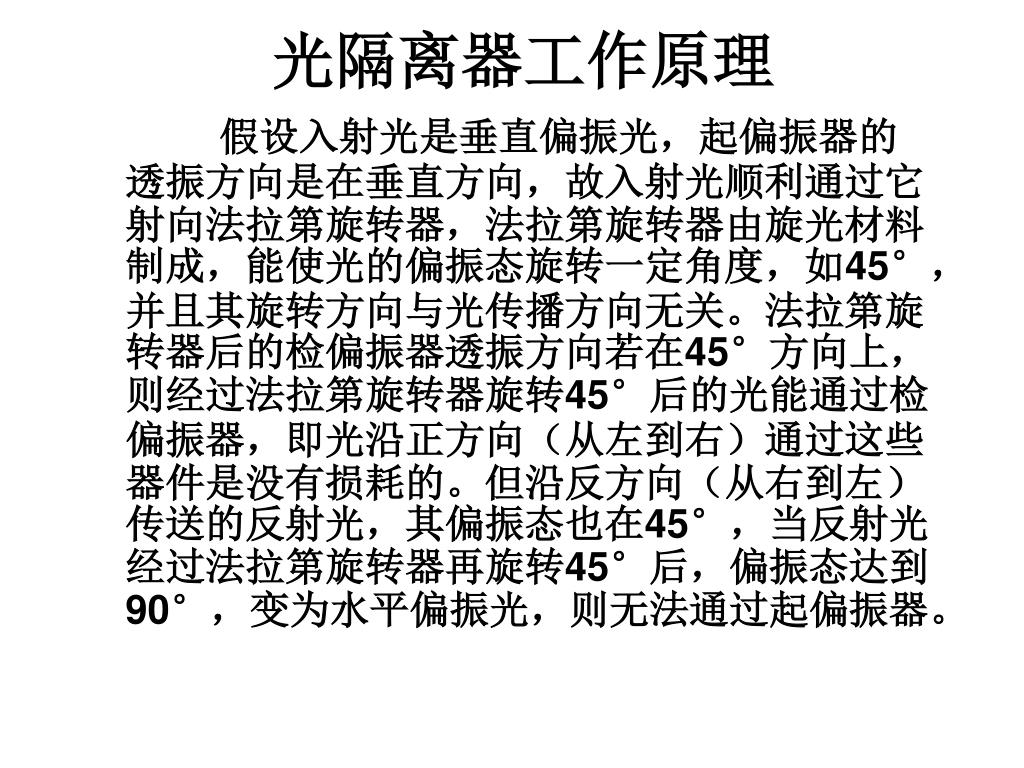

  39. 光隔离器工作原理 假设入射光是垂直偏振光，起偏振器的透振方向是在垂直方向，故入射光顺利通过它射向法拉第旋转器，法拉第旋转器由旋光材料制成，能使光的偏振态旋转一定角度，如45°，并且其旋转方向与光传播方向无关。法拉第旋转器后的检偏振器透振方向若在45°方向上，则经过法拉第旋转器旋转45°后的光能通过检偏振器，即光沿正方向（从左到右）通过这些器件是没有损耗的。但沿反方向（从右到左）传送的反射光，其偏振态也在45°，当反射光经过法拉第旋转器再旋转45°后，偏振态达到90°，变为水平偏振光，则无法通过起偏振器。

  40. 五、光环行器 • 光环行器——是多端口的隔离器。典型的环行器一般有三或四个端口，在三端口环行器中，端口1输入的光信号在端口2输出，端口2输入的光信号在端口3输出，端口3输入光信号在端口1输出。

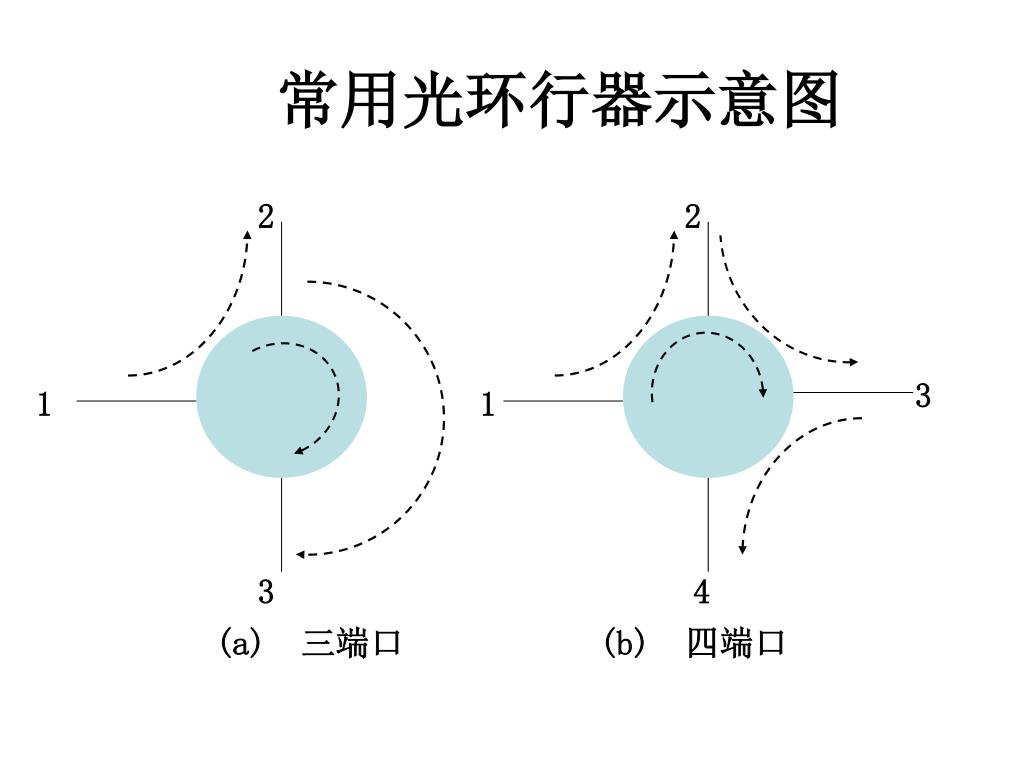

  41. 常用光环行器示意图 2 2 3 1 1 3 4 (a) 三端口 (b) 四端口

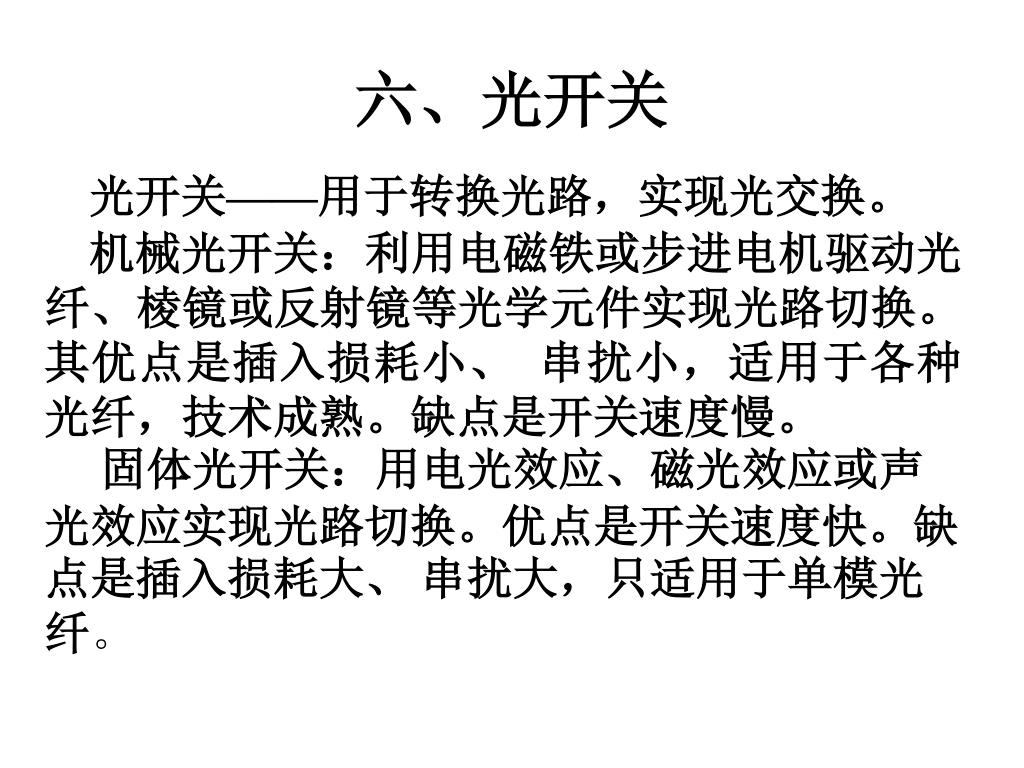

  42. 六、光开关 光开关——用于转换光路，实现光交换。 机械光开关：利用电磁铁或步进电机驱动光纤、棱镜或反射镜等光学元件实现光路切换。其优点是插入损耗小、 串扰小，适用于各种光纤，技术成熟。缺点是开关速度慢。 固体光开关：用电光效应、磁光效应或声光效应实现光路切换。优点是开关速度快。缺点是插入损耗大、 串扰大，只适用于单模光纤。

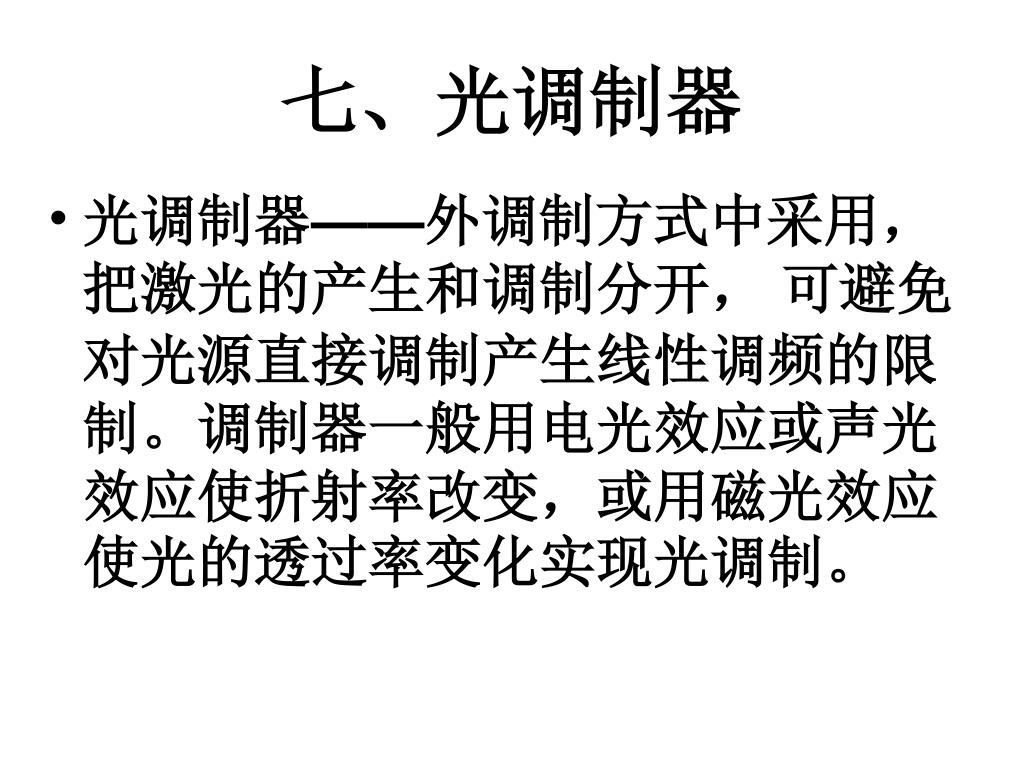

  43. 七、光调制器 • 光调制器——外调制方式中采用，把激光的产生和调制分开，可避免对光源直接调制产生线性调频的限制。调制器一般用电光效应或声光效应使折射率改变，或用磁光效应使光的透过率变化实现光调制。

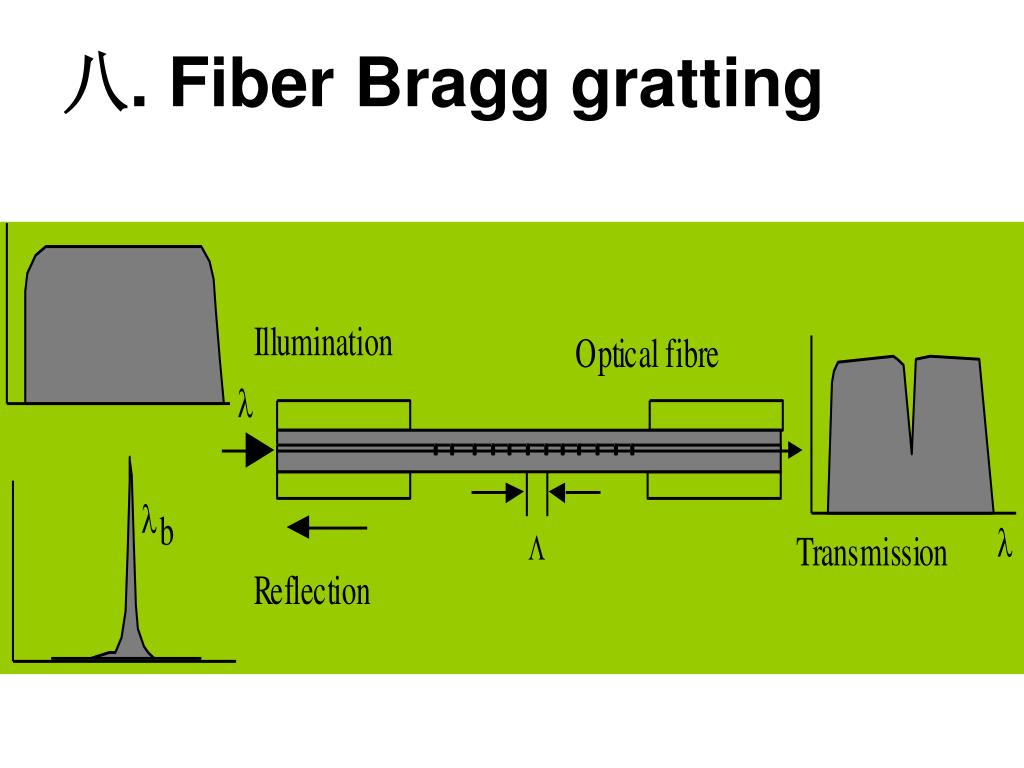

  44. 八. Fiber Bragg gratting

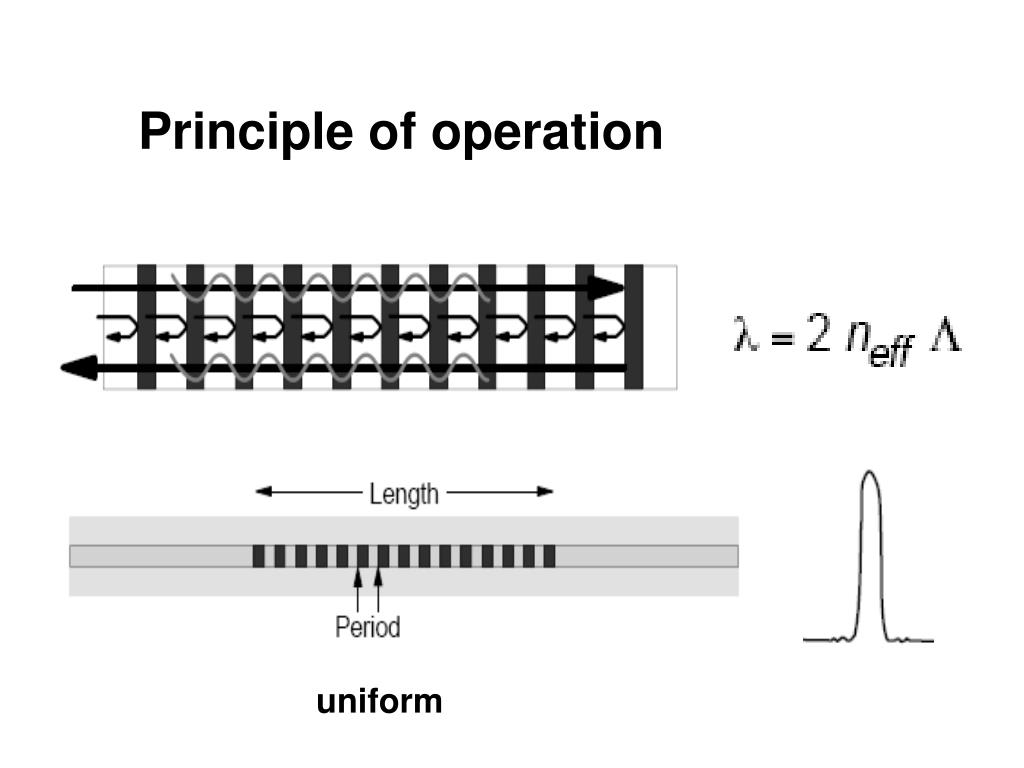

  45. Principle of operation uniform

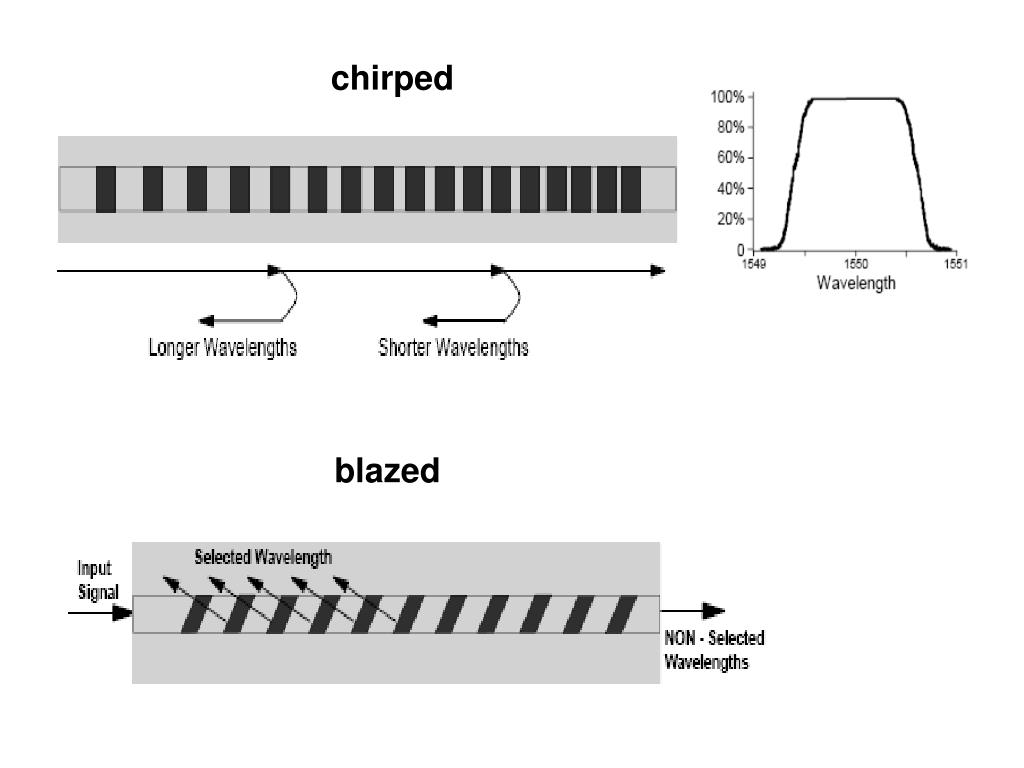

  46. chirped blazed

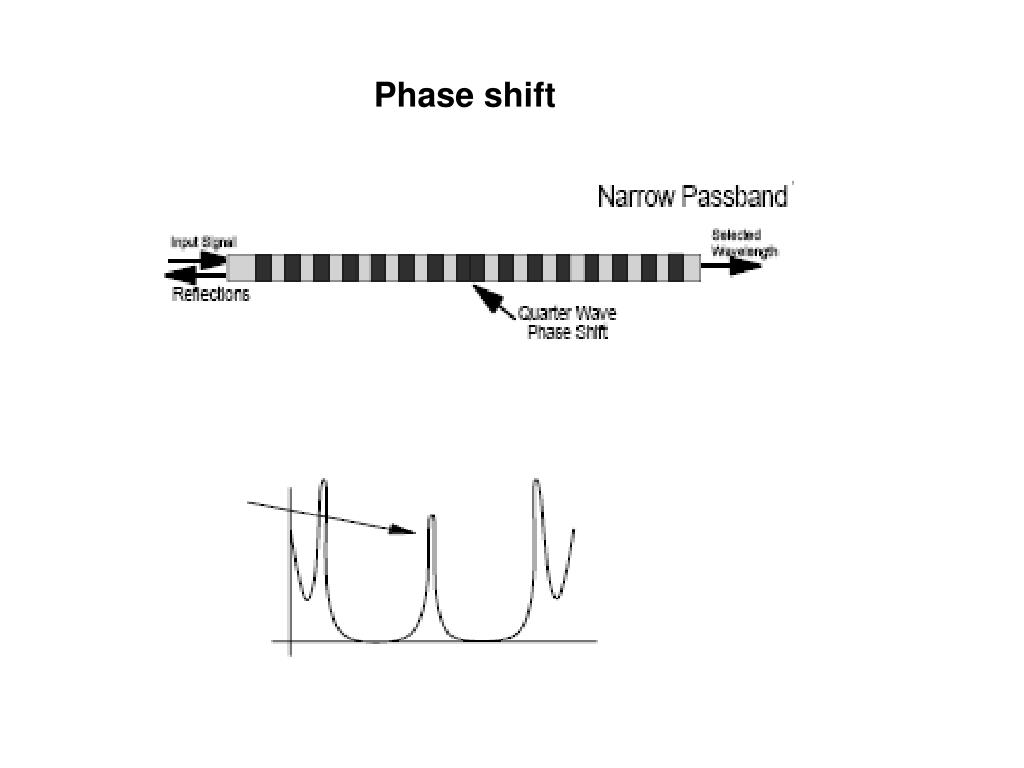

  47. Phase shift
