environnement informatique
Environnement informatique

Master 2 CCI - Septembre 2006

Guilhem BORGHESI / Christophe Boccheciampe

but de ce cours
But de ce cours

Pas faire de vous des

administrateurs systèmes & réseaux

Plutôt vous donner une culture générale

des outils pour votre futur métier !

introduction
Introduction

L'informatique est présente partout :

- études (support d'apprentissage)

- maison (communication, bureautique)

- faits de société (brevets, Microsoft,…)

Le public se fait souvent une fausse idée :

ordinateur = engin intelligent…

C'est FAUX !

objectifs
Objectifs

Vous expliquer les notions fondamentales

Vous en faire percevoir les différentes facettes de façon (relativement ...) simple

Vous montrer qu'il n'y a pas de magie

Démonter tous les mécanismes intervenants

Si vous ne comprenez pas quelque chose...

INTERVENEZ !

architecture modulaire
Architecture modulaire

Carte mère

Processeur

Mémoire vive

Disque dur

Ecran

Périphériques

Lecteurs

sous le capot
Sous le capot…

Jetons voir un coup d'œil a l'intérieur

pour quoi faire
Pour quoi faire ?

Taper un rapport

Éditer ses photos de vacances

Calculer sa moyenne, sa feuille d'impôt

Jouer

Naviguer sur Internet

Utiliser des LOGICIELS qui servent

à créer, à transformer et à éditer des

données ...

d finition
Définition

Machine électronique de traitement de l'information capable d'exécuter un ensemble d'instructions (programme) préalablement enregistré dans sa mémoire.

Anglais : computer

diff rents ordinateurs
Différents ordinateurs

PC (Personal Computer)

Macintosh

Mainframe (Gros systèmes)

etc.

processeur s
Processeur(s)

Caractéristiques

Architecture : RISC (Sparc), CISC (Intel), mixte

Un ou plusieurs processeurs ? Multi-coeurs ?

Fréquence et vitesse d’horloge

La mémoire interne : le cache

Calcul des performances

Exemples : Intel P4, Motorola PowerPC, SUN UltraSPARC III

carte m re
Carte mère

L’interface : le BIOS

Chipset

Les slots (AGP, PCI, ISA)

La pile (batterie)

Et surtout ,le BUS…

le bus
Le BUS

Gère les communications entre les

différentes unités fonctionnelles :

processeur,

mémoire,

contrôleur de disques,

carte graphique,

etc.

Sa vitesse est prépondérante !

m moire vive
Mémoire vive

Espace de stockage temporaire

Très rapide

Faible capacité

Différents formats :

SDRAM (« Synchronous Dynamic RAM »)

DDR-SDRAM

RDRAM (vidéo)

disque dur
Disque Dur

Espace de stockage « longue durée »

Accès lent

Grande capacité

Peut servir de « zone d’échange »

en r sum
En résumé…

Plus rapide plus cher et vice-versa

Mémoire cache

Mémoire vive

Mémoire de masse

PRIX

RAPIDITE

les cartes additionnelles
Les cartes additionnelles

Sur les slots de la carte mère

Quelques cartes fréquentes :

Réseau

Vidéo

Son

SCSI / RAID

TV

p riph riques
Périphériques

Clavier / Souris

Imprimante

Scanner

Webcam

Modem

Table de traçage, …

ports additionnels
Ports additionnels

Parallèle

Série

USB

PS/2

lecteurs
Lecteurs

CDROM / DVDROM (et graveurs ...)

Disquette

ZIP / Disquette grande capacité (Iomega)

Bandes magnétiques

Lecteurs de cartes mémoires

ecran
Ecran

Taille de la diagonale

Résolution (nombre de points)

Fréquence de rafraîchissement

CRT (tube) vs TFT (plat)

a quoi a sert
A quoi ça sert ?

Interface Homme / Machine

Sous-couche d’exécution des programmes

Fournit des fonctions plus élaborées

lesquels
Lesquels ?

Le plus répandu : Windows (2000, XP,…)

La grande famille des Unix :

Linux (RedHat, Ubuntu, Debian, Gentoo, …)

SUN Solaris

HP/UX

SGI Irix

FreeBSD, NetBSD, OpenBSD

D’autres solutions exotiques : Lindows, Warp

les caract ristiques
Les caractéristiques

Multitâches

Multi-utilisateurs

Multi-processeurs

Non-libre

le noyau
Le noyau

Cœur de l'OS

Interface programmes/périphériques

Ensemble de routines en mémoire

Gère les processus du système

Gère la mémoire

slide30

NOYAU

MACHINE

Application

Application

Application

commandes de base
Commandes de base

Utilitaires basiques fournis avec Windows

Gestion machine, « drivers » génériques, …

Interface utilisateur

Windows

Programmes utiles

Editeurs de textes, d'images, navigateurs,

Et encore plein d'autres choses…

sur le disque dur
Sur le disque dur…

Ensemble de fichiers et répertoires

Descripteur de fichiers (FAT)

Formats : FAT32, NTFS

On peut le diviser en plusieurs morceaux

Les partitions

pourquoi un partitionnement
Pourquoi un partitionnement ?

Classer les données

Protéger les données

Séparer les systèmes d’exploitations

Format des données

Descripteur différent

Convention de nommage :

A: (disquette) ,C: (1er DD), D: (CDROM), …

les pilotes du mat riel
Les pilotes du matériel

Sert de traducteur matériel / OS

Les plus courant sont déjà installés

Mais sinon, on peut tout trouver sur :

INTERNET !

le cd d installation
Le CD d’installation

Contient :

Noyau

Pilotes (Drivers)

Interface

Programmes (démineur, navigateur,…)

Démarrage d’un mini-sytème à partir du CD

C’est là que commencent les ennuis…

histoire
Histoire

1969 Dpt Défense US lance Arpanet : réseau pour la recherche

4 nœuds : UCLA, UCSB, SRI, U. Utah

1971 13 machines sur le réseau

1990 fin d'Arpanet, début d'Internet

1993 1ère interface de navigation : NCSA Mosaic

1994 1er navigateur Netscape, augmentation rapide du nombre de surfers et multiplication des offres

2006 Des millions de machines sur la planète

principes
Principes

Echange de données entre 2 ordinateurs

Il faut gommer les différences aux niveaux matériel et logiciel entre les 2 machines

Comment se comprennent-ils ?

Un protocole !

Données

protocole
Protocole
  • Le support physique
      • Electrique : câble cuivre
      • Ondes : air (faisceau hertzien, wifi ...)
      • Optique : fibre optique
  • Le codage
      • Analogique
      • Numérique
exemple
Exemple

Votre modem à la maison

INTERNET

Lignes téléphoniques

(Analogique)

Ordinateur

(Numérique)

Provider

(Numérique)

Modem

les types de r seaux
Les types de réseaux

WAN (Wide Area Network) : réseau national ou international

Plusieurs centaines de Km de diamètre

MAN (Metropolitan Area Network) : réseau métropolitain

Dizaines de Km

LAN (Local Area Network) : réseau local

Centaines de mètres

r seau local
Réseau local

Quel matériels ?

- Hubs (Répéteurs)

- Switches (Concentrateurs)

- Routeurs

topologies
Topologies

La plus courante :

Réseau Ethernet avec

topologie en BUS

topologies1
Topologies
  • Mais aussi :
internet

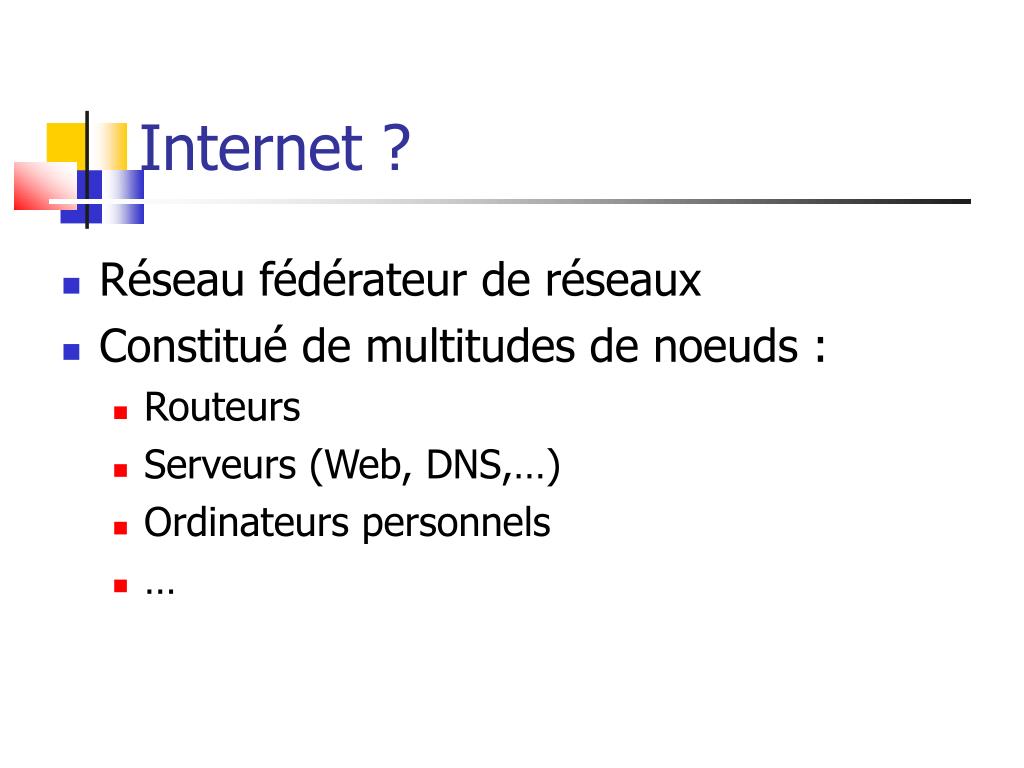

Internet ?

Réseau fédérateur de réseaux

Constitué de multitudes de noeuds :

Routeurs

Serveurs (Web, DNS,…)

Ordinateurs personnels

la num rotation ipv4
La numérotation IPv4

Adresse unique par machine sur 32 bits

Nom unique par machine

Série de 4 chiffres entre 0 et 255

Exemple : 130.79.6.50 pour HP_LP1

A décomposer en réseau et machine

Réseau : 130.79.6

Machine : 1

les classes d adresses
Les classes d'adresses

Classe A, B, C ou D

Les plus courante : Classe C ou 255 adresses comme notre LAN "130.79.6.0"

Mais comment faire plus grand/petit ?

Pour changer le nombre d'adresses, on change le masque

notations
Notations

Adresse + Masque

130.79.6.0 + 255.255.254.0

Notation abrégée : CIDR

130.79.6.0/23

vos adresses
Vos adresses

Entre 130.79.6.201 et 130.79.6.225

Mais cela ne suffit pas pour configurer une machine sur le réseau

Où sont les autres machines de mon réseau ?

Où est le reste du monde ?

D’autres infos…

les bases d ipv4 1 2
Les bases d' IPv4 (1/2)

Passerelle / Gateway

130.79.7.254

C'est la porte de sortie vers d'autres LAN et Internet

Sous-réseau / Subnet

130.79.6.0

C'est l'adresse du sous-réseau de la machine

Masque de sous-réseau / Subnet Mask

255.255.254.0

Il permet de connaître la taille du sous-réseau

les bases d ipv4 2 2
Les bases d' IPv4 (2/2)

Diffusion / Broadcast

130.79.7.255

C'est l'adresse réservée à la diffusion massive

Boucle locale / Loopback

127.0.0.1

C'est l'adresse locale de la machine

le web
Le Web

World -Wide Web (WWW ou W3 ou 3W ou Web)

Projet du CERN en 1989

Notion de document hypertexte

liens sur d’autres documents (hyperliens)

Messagerie électronique

Forums de discussion

Échanges de logiciels ou de fichiers (ftp, scp)

Connexion et travail à distance (ssh)

Recherche sur le Web

Documents de tous types (textes, graphiques, images, vidéos, sons…)

Chaque document a une adresse unique : adresse URL

Ex : http://www-ulp.u-strasbg.fr/bienvenue/index.php

le web1
Le Web

Les pages sont réalisées avec un langage comme HTML

L’accès aux documents se fait avec l’aide de navigateurs (browser)

Mosaic (NCSA)

Netscape

Mozilla Firefox

Internet Explorer (Microsoft)

La recherche sur le Web se fait grâce à des moteurs de recherche :

Google (http://www.google.fr)

Yahoo (http://www.yahoo.fr)

Lycos (http://www.lycos.fr)

la r solution de nom dns
La résolution de nom / DNS

Pourquoi ? Adresse IP compliquée !

Impossibilité de connaître tout le réseau

Réponse : DNS ou Serveur de noms

Données réparties partout sur le réseau

Fonctionne en arborescence

dns la suite
DNS, la suite…

Création de domaines par l’AFNIC :

.fr .gouv ...

Possibilités infinies de sous-domaines :

u-strasbg.fr

wanadoo.fr

Serveur DNS de l’Université :

130.79.200.1

130.79.200.3

un exemple www perdu com
Un exemple : www.perdu.com

DNS

Routeur

Perdu.com

66.134.207.43

Routeur

Page web

GW

Routeur

www.perdu.com

Routeur

Thomas

les autres
Les autres…

FTP : Transfert de fichiers

SSH : Console sécurisée

IRC : Discussion

SMTP : Mail

LDAP : Annuaire

et la suite
Et la suite…

Nouveau protocole d'adressage

IPv6

Nouvelles technologies réseaux :

Bluetooth

Wi-fi

Gigabit Ethernet

la s curit 1 2
La sécurité (1/2)

Plusieurs aspects :

Topologies

Choix d'une topologie sure

Système d'exploitation

Mise à jour Windows Update

Les pilotes (drivers)

Matérielle

Protéger physiquement les machines

la s curit 2 2
La sécurité (2/2)

Utilisation d’application sécurisées

Formation des utilisateurs

Mots de passe

Hérésies (modem, divulgation mot de passe)

Veille

Surveillance

Information

Construction d'une base de ressources

slide64
DHCP

Configuration auto d'interface réseaux

Adresse IP

Gateway

Masque de sous-réseau

Serveur DNS

Nom de domaine

Bail limité

Sécurité : distribution par adresse MAC

les scripts
Les scripts
  • Pour automatiser les taches répétitives
  • Pour lancer des taches à heure fixe
  • Pour mettre à jour de nombreux fichiers

Les SCRIPTS !

exemple ps2ascii bat
Exemple : ps2ascii.bat

@echo off

if '%1'=='' goto a0

if '%2'=='' goto a1

gs -q -dNODISPLAY -dNOBIND -dWRITESYSTEMDICT -dSIMPLE ps2ascii.ps %1 -c quit >%2

goto x

:a0

gs -q -dNODISPLAY -dNOBIND -dWRITESYSTEMDICT -dSIMPLE ps2ascii.ps - -c quit

goto x

:a1

gs -q -dNODISPLAY -dNOBIND -dWRITESYSTEMDICT -dSIMPLE ps2ascii.ps %1 -c quit

goto x

:x

et demain
Et demain ?

Installation des machines sous XP

Partitionnement

Installation du système

Configuration / Mise à jour

Installation de logiciels

Installation de l’imprimante

Mais avant, on relit son cours !
