1 / 19

CELLE SOLARI

CELLE SOLARI. Docente: Mauro Mosca (www.dieet.unipa.it/tfl). A.A. 2013-14. Ricevimento: alla fine della lezione o per appuntamento. Università di Palermo – Facoltà di Ingegneria (DEIM). a). b). c). Principio di funzionamento. efficienza limitata da: riflessione

dayo
Download Presentation

CELLE SOLARI

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. CELLE SOLARI Docente: Mauro Mosca (www.dieet.unipa.it/tfl) A.A. 2013-14 Ricevimento: alla fine della lezione o per appuntamento Università di Palermo – Facoltà di Ingegneria (DEIM)

  2. a) b) c) Principio di funzionamento • efficienza limitata da: • riflessione • fotoni poco o troppo energetici • ricombinazione • resistenze parassite

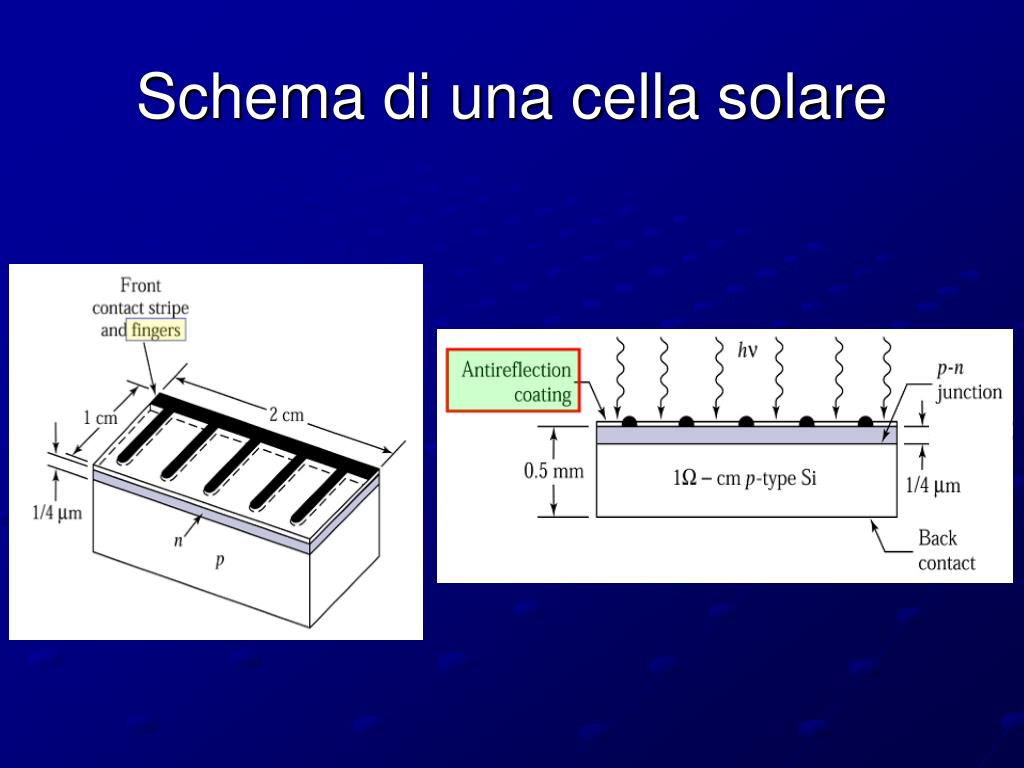

  3. Schema di una cella solare

  4. Sistemi a concentrazione problema del riscaldamento stampi per iniezione o termoformatura

  5. Caratteristica I-V a circuito aperto cella solare = diodo di grande superficie in corto- circuito

  6. V Schema equivalente di una cella solare I = Is – IL dark current (compare in presenza di carico) I = Is (eqV/kT – 1) - IL

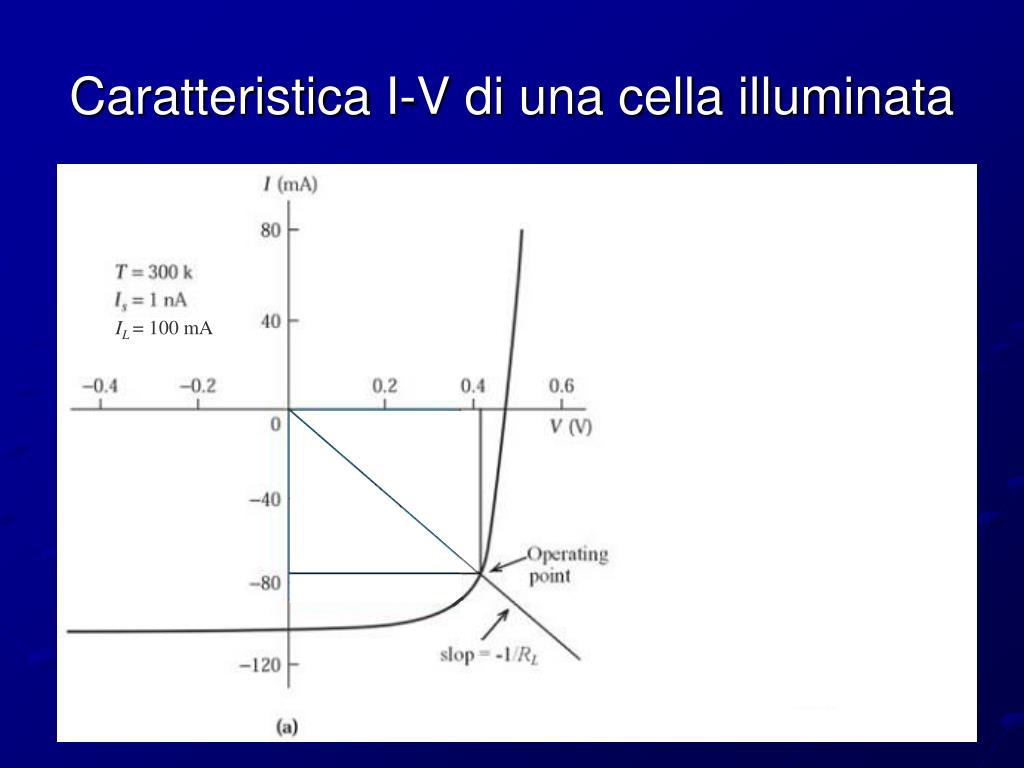

  7. IL = 100 mA Caratteristica I-V di una cella illuminata

  8. – = = – = = – = Calcolo della massima potenza d’uscita I = Is (eqV/kT – 1) - IL (per I = 0) alta Voc = bassa Is = elevato tempo di vita

  9. = – – Efficienza e fill factor (ISC~ IL)

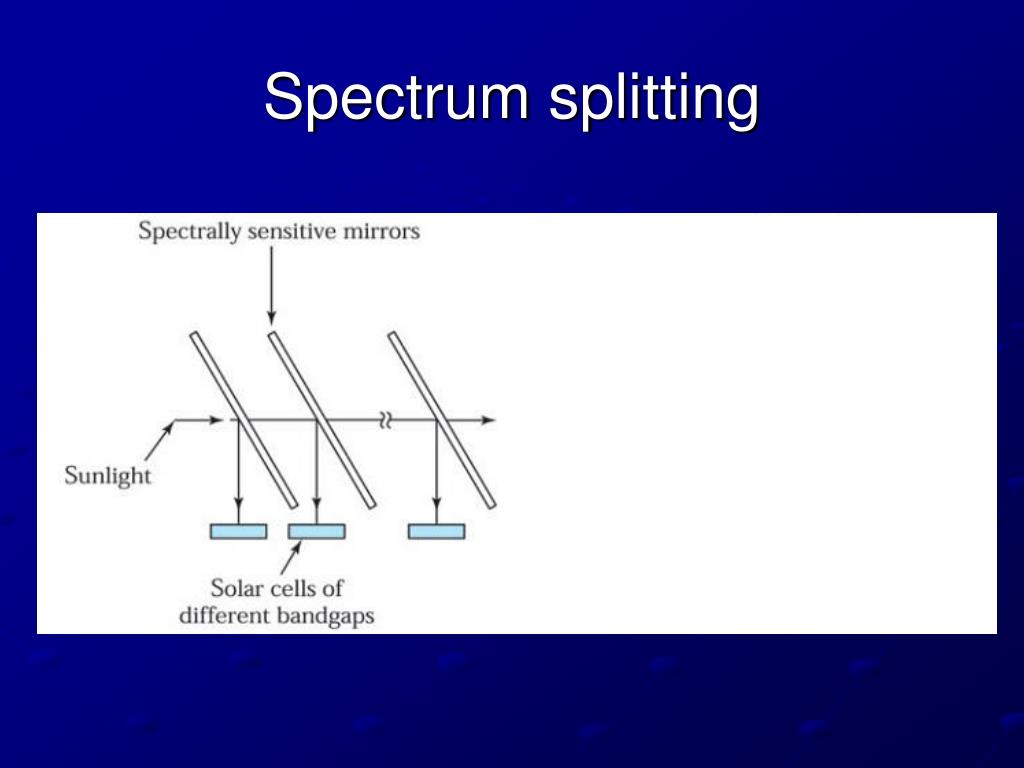

  10. Spectrum splitting

  11. …+ Rs – = = – – = Resistenza serie e corrente di ricombinazione I = Is (eqV/kT – 1) - IL • Resistenza serie: • profondità giunzioni • elettrodi di contatto • concentrazioni d’impurità • tipo di substrato (n o p) • condizioni superficiali

  12. Irradianza spettro solare W di picco energia superiore e inferiore a Eg AIR MASS = 1/cosf

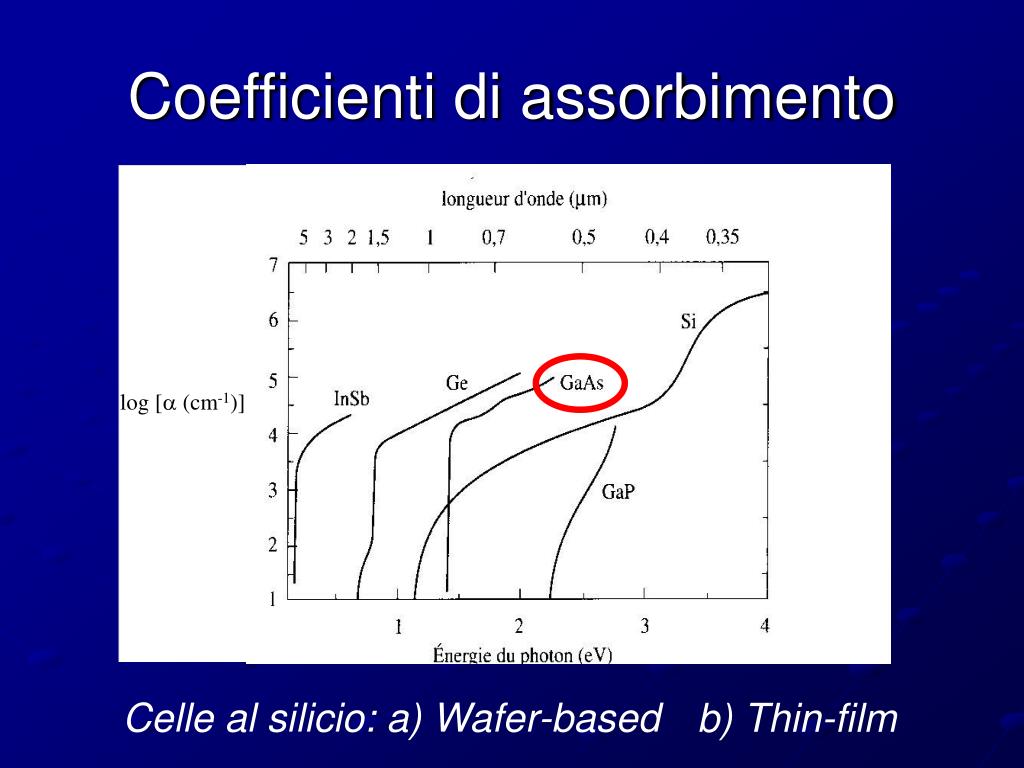

  13. log [ (cm-1)] Coefficienti di assorbimento Celle al silicio: a) Wafer-based b) Thin-film

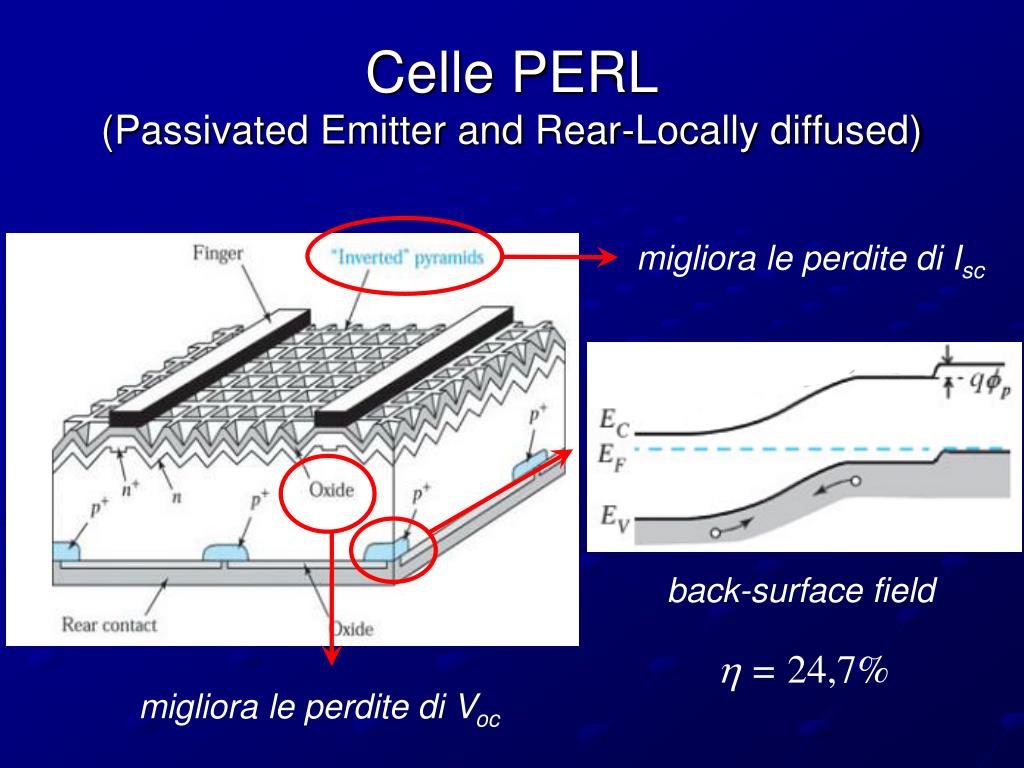

  14. Celle PERL(Passivated Emitter and Rear-Locally diffused) migliora le perdite di Isc back-surface field h = 24,7% migliora le perdite di Voc

  15. Celle tandem monolitiche III-V h = 40% max 3 cells Eg = 1.9 eV strain Eg = 1.42 eV lattice constant ~ GaAs

  16. Celle al silicio amorfo “Staebler-Wronski” degradation (difetti creati dall’illuminazione) Eg(amorfo) > Eg(crist) laser patterning a(amorfo) > a(crist) decresce la densità di stati localizzati all’interno della gap h = 6%

  17. Cella tandem al silicio amorfo-microcristallino a-Si:Ge:H h = 14,5% h = 8% riduce la gap

  18. Na Celle CIGS n-type h = 20% maggiore coefficiente di assorbimento Cu(In,Ga)Se2 - possibilità di variare la gap: da 1 ev (CIS) a 1,7 ev (CGS)

  19. Celle DSSC recupera l’elettrone transizione lenta h = 11% reazione veloce

More Related
