Presentation Transcript

  1. DESIGN GRAPHICS 2. Spaces Furniture • فرش المسقط الأفقي : • فرش المسقط الأفقي لكافة الفراغات الداخلية موضوع في غاية الأهمية يحقق ضمانا للمهندس المعماري من اكتمال الصورة التصميمية التي رسمها لكل فراغ حيث أن الفرش الداخلي: • يحدد الفراغ دون الحاجة واستغلال المساحة بالصورة الصحيحة.يعطي فكرة واضحة لنوعية استخدام هذا الفراغ. • يعطي إحساسا بحجم المكان الذي يحوى قطع الأثاث هذه. • يوضح طريقة استخدام الفراغ والدخول والخروج منه. • يساعد مهندس الديكور في اتخاذ القرارات المناسبة. • يساعد مهندس الكهرباء في تحديد مواقع الإضاءة المناسبة. • يساعد في تصميم أنظمة الصرف والتغذية للمبنى. • له دور في تجهيز الحمامات والمطابخ.

  2. DESIGN GRAPHICS 2. Spaces Furniture

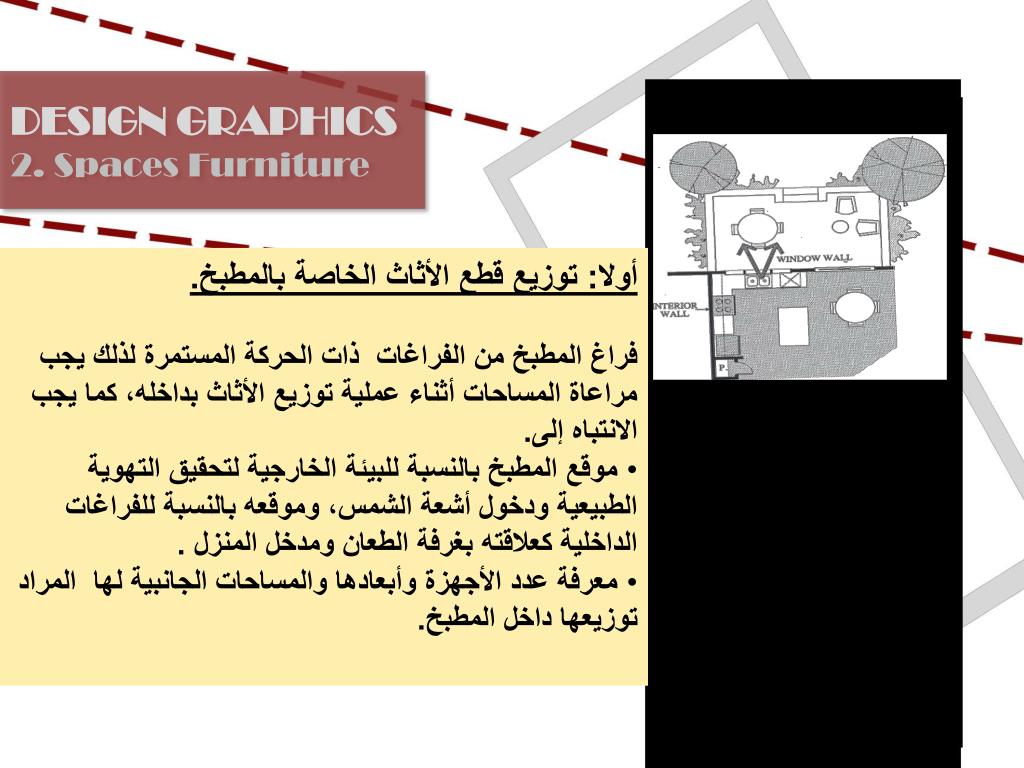

  3. DESIGN GRAPHICS 2. Spaces Furniture • أولا: توزيع قطع الأثاث الخاصة بالمطبخ. • فراغ المطبخ من الفراغات ذات الحركة المستمرة لذلك يجب مراعاة المساحات أثناء عملية توزيع الأثاث بداخله، كما يجب الانتباه إلى. • موقع المطبخ بالنسبة للبيئة الخارجية لتحقيق التهوية الطبيعية ودخول أشعة الشمس، وموقعه بالنسبة للفراغات الداخلية كعلاقته بغرفة الطعان ومدخل المنزل . • معرفة عدد الأجهزة وأبعادها والمساحات الجانبية لها المراد توزيعها داخل المطبخ.

  4. DESIGN GRAPHICS 2. Spaces furniture • مساحة المطبخ بحيث تكون قادرة على استيعاب قطع الأثاث المقترحة. • أماكن الفتحات للأبواب والشبابيك. • مواد التشطيب المستخدمة في الأرضيات والجدران بحيث تكون سهلة التنظيف وغير قابلة لامتصاص الدهون مثل(البورسلان ، السيراميك،.............)

  5. DESIGN GRAPHICS 2. Spaces Furniture • المحافظة على العلاقة بين الأجهزة الثلاثة ( الحوض، والموقد، الثلاجة). وهو ما يسمى بمثلث الحركة. ضمن الشروط التالية. • أن يكون محيط المثلث ( 4.5 م)، وكل ضلع للمثلث يحب أن لا يقل طوله عن ( 1.25 م) ولا يزيد عن (2.75 م). • أن تكون الثلاجة أقرب إلى الباب لأنها أكثر الأجهزة الثلاثة استخداما. • يسمح المثلث لشخصين على الأقل باستخدام المطبخ في نفس الوقت لعرضيين مختلفين.

  6. DESIGN GRAPHICS 2. Spaces Furniture أشكال المطابخ: هناك خمسة تصميمات أساسية يمكن اعتماد أحدها على أساس معطيات كل حالة و حسب جغرافية المطبخ و مساحته … الخط المستقيم: لا يتجاوز عرضها ( 1,60م ) بحيث يكون الأثاث موزعاً كله على جدار واحد و بالتالي لن يحتاج لمثلث عمل لصغر حجمه عادة .

  7. DESIGN GRAPHICS 2. Spaces Furniture 2. خطين مستقيمين متوازيين: و هو حل مرغوب في المطابخ المستطيلة الشكل على أن لا يقل عرضها عن (2.40م) .

  8. DESIGN GRAPHICS 2. Spaces Furniture 3. شكل حرف “L”: هذا التصميم مناسب للمطابخ المربعة أو المستطيلة فيتم توزيع الأثاث على جدارين يشكلان زاوية كما أنه يفتح مجال لإضافة طاولة في منتصف المطبخ و هذا التصميم الأكثر استخداماً لمرونة الحركة فيه.

  9. DESIGN GRAPHICS 2. Spaces Furniture 4. شكل حرف “U” و هذا الحل يسمح بتقريب منطقة مثلث العمل , هذا التصميم ممتاز لمن يريد أن يفتح شباك من المطبخ للصالة المجاورة كما أنه يفتح مجال لإضافة طاولة في منتصف المطبخ لكن هذا التصميم لا يناسب المطابخ التي تقل مساحتها عن عشرة أمتار مربعة.

  10. DESIGN GRAPHICS 2. Spaces Furniture 5. المطبخ شكلu + الجزيرة هو حل للمطبخ الذي تزيد مساحته عن 15 متراً مربعاً , و فيه يتم تجميع الأثاث وسط المطبخ فيبدوا أشبه بجزيرة و غالباً يستخدم هذا النوع في مطابخ المطاعم و الفنادق .

  11. DESIGN GRAPHICS 2. Spaces Furniture مسقط مطبخ متصل بجلسة خارجية لتناول الطعام، مما يساعد على توفير إطلالة لحوض الغسيل

  12. DESIGN GRAPHICS 2. Spaces Furniture توفير منطقة لتناول الطعام مرتبطة بالبار مع ارتباطها منطقة الغسيل، مع مراعاة عدم حجب رؤية عند حوض الغسيل بخزانات أو أ فاصل

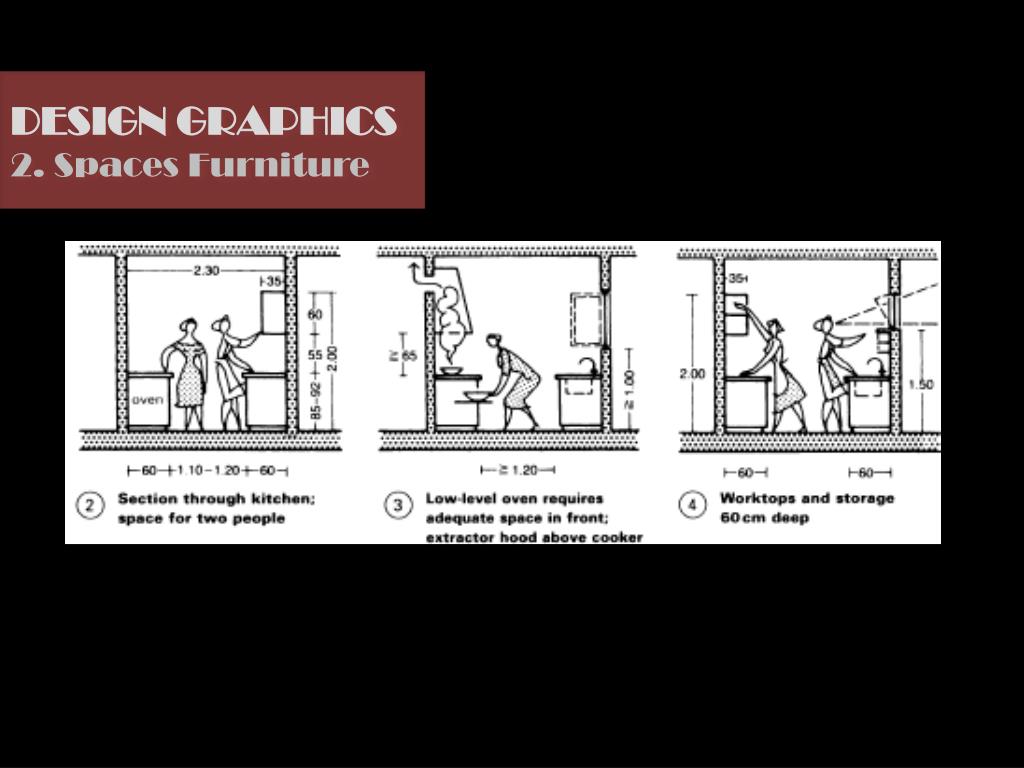

  13. DESIGN GRAPHICS 2. Spaces Furniture

  14. DESIGN GRAPHICS 2. Spaces Furniture المساحات المطلوبة لتصميم مطبخ يعمل في صورته المثالية

  15. DESIGN GRAPHICS 2. Spaces Furniture

  16. DESIGN GRAPHICS 2. Spaces Furniture

  17. DESIGN GRAPHICS 2. Spaces Furniture
