Axe optique

Sens conventionnel de propagation de la lumière. Axe optique. F foyer principal objet. F’ foyer principal image. F’. O. F. la distance focale f ’. le plan focal image. le plan focal objet. La lentille convergente de centre optique O.

danae
Download Presentation

Axe optique

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Sens conventionnel de propagation de la lumière Axe optique

  2. F foyer principal objet F’ foyer principal image F’ O F la distance focale f ’ le plan focal image le plan focal objet La lentille convergente de centre optique O Mise en place de la lentille et des éléments caractéristiques

  3. B A Mise en place de l’objet AB F’ O F

  4. Le rayon issu de B passant par le centre optique O n’est pas dévié B F’ A O F

  5. B F’ A O F Le rayon issu de B et parallèle à l’axe, émerge en passant par le foyer image F’

  6. Le rayon issu de B passant par le foyer objet F émerge parallèlement à l’axe optique B F’ A O F

  7. B F’ A O F B’ Le point image B’ se situe à l’intersection des rayons issus du point objet B

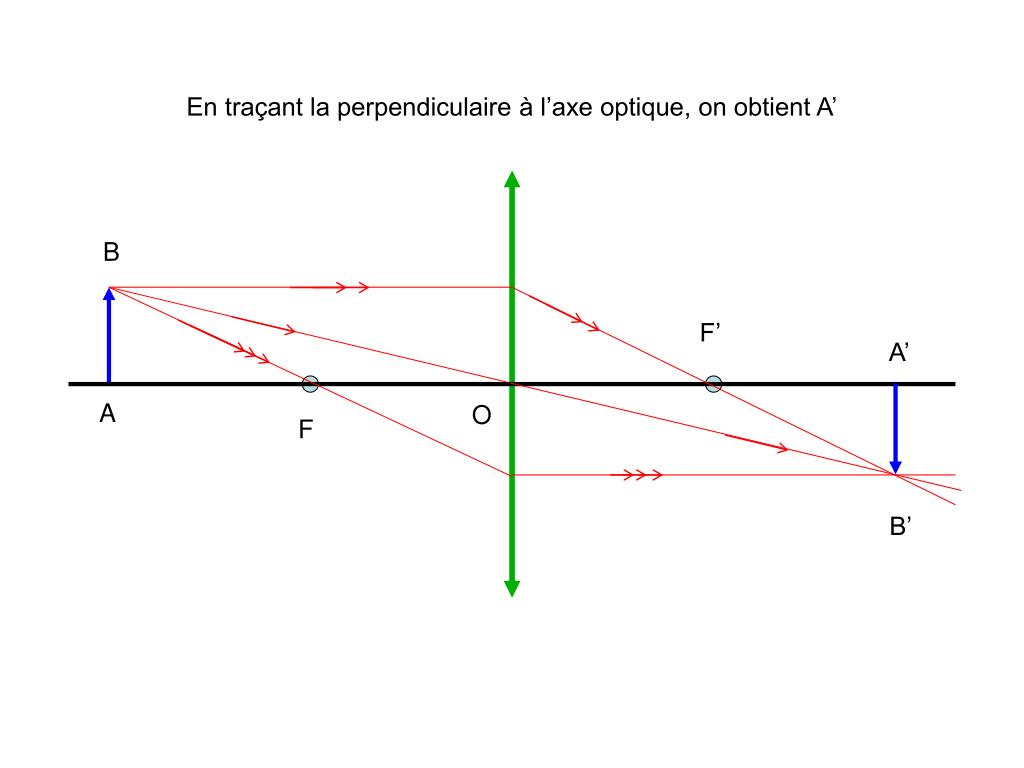

  8. En traçant la perpendiculaire à l’axe optique, on obtient A’ B F’ A’ A O F B’

  9. Selon les positions de l’objet par rapport à la lentille, les caractéristiques de l’image sont différentes. Consulter la simulation sur le site de Geneviève Tulloue début
