Axe optique

Sens conventionnel de déplacement de la lumière. Axe optique. F’. O. F. Mise en place de la lentille et des éléments caractéristiques. B. A. Mise en place de l’objet AB. F’. O. F. Le rayon issu de B passant par le centre n’est pas dévié. B. F’. A. O. F.

ania
Download Presentation

Axe optique

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Sens conventionnel de déplacement de la lumière Axe optique

  2. F’ O F Mise en place de la lentille et des éléments caractéristiques

  3. B A Mise en place de l’objet AB F’ O F

  4. Le rayon issu de B passant par le centre n’est pas dévié B F’ A O F

  5. Le rayon issu de B et parallèle à l’axe passe par le foyer image B F’ A O F

  6. Le rayon issu de B passant par le foyer objet ressort parallèle à l’axe optique B F’ A O F

  7. L’intersection des rayons donne B’ image de B B F’ A O F B’

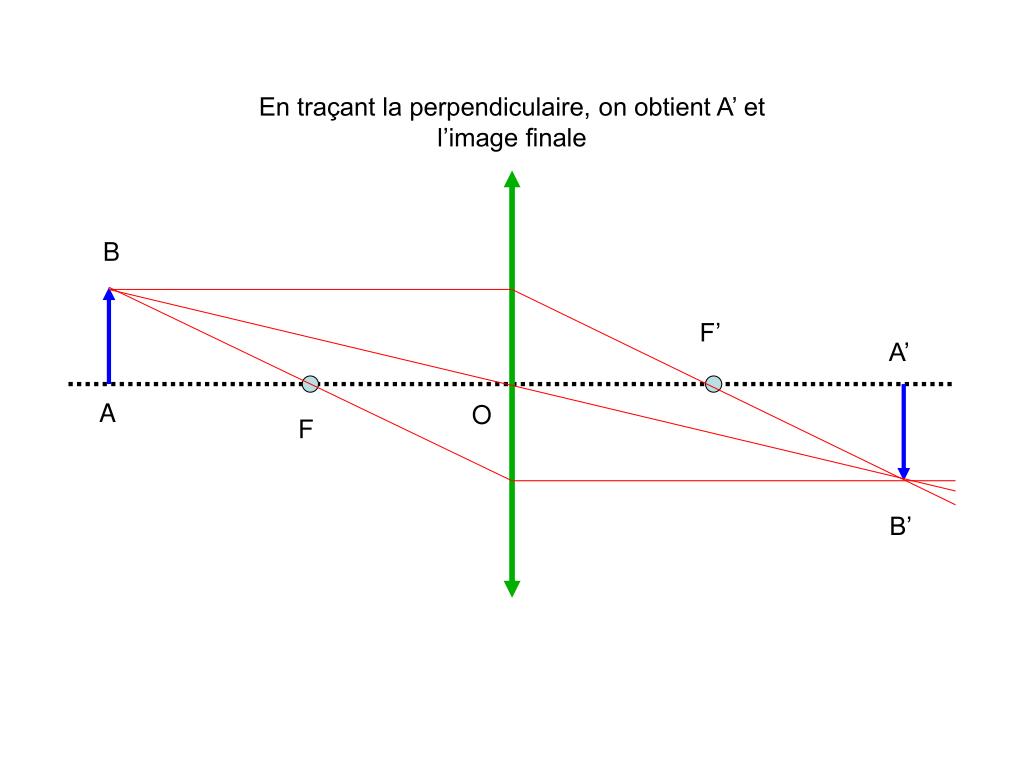

  8. En traçant la perpendiculaire, on obtient A’ et l’image finale B F’ A’ A O F B’

  9. B I F’ A’ A O F J B’ début
