Тема 2

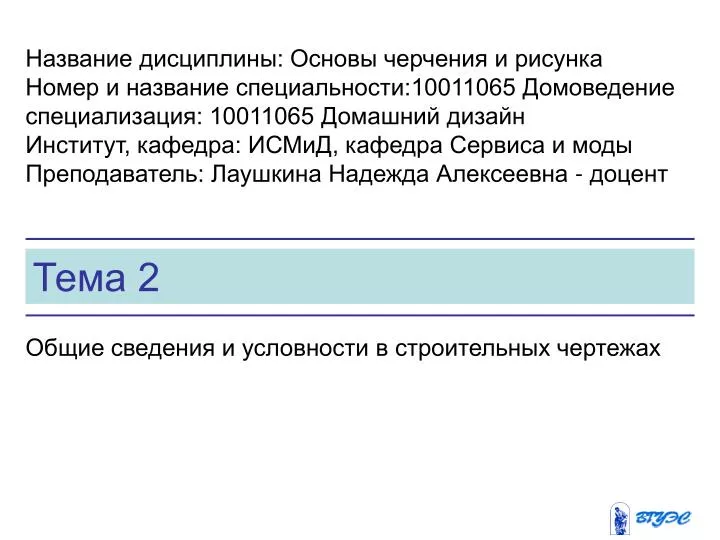

1. Название дисциплины: Основы черчения и рисунка Номер и название специальности:10011065 Домоведение специализация: 10011065 Домашний дизайн Институт, кафедра: ИСМиД, кафедра Сервиса и моды Преподаватель:Лаушкина Надежда Алексеевна - доцент Тема 2 Общие сведения и условности в строительных чертежах

2. Цель: Получить сведения об основных правилах строительного чертежа. Задачи: Изучить основные виды чертежей и их маркировки Изучить требования ЕМСК(единая система модульной координации) Изучить графические изображения строительных материалов Изучить условные графические изображения элементов зданий и сооружений Требования к знаниям, умениям и навыкам 2

3. Компетенции: Умение выполнять привязку стен к модульным координационным осям Умение выполнять подписи, размеры на строительных чертежах Уметь выполнять графическое обозначение материалов в сечение Требования к знаниям, умениям и навыкам 3

4. 1. Общие сведения о строительных чертежах 2. Правила выполнения строительных чертежей 3. Графическое изображение строительных материалов 4. Условные графические изображения элементов изделий Содержание 4

5. ЕМСК План здания Разрез здания Марка рабочих чертежей Координационная ось Ключевые понятия

6. Основные стадии проектирования: Cоставление технико-экономического обоснования строительства Cоставление задания на проектирование Разработка проектной документации, содержащей технический проект и рабочие чертежи(или технический проект, совмещенный с техническими чертежами) Учебный материалОбщие сведения о строительных чертежах 6

7. сметно-финансовый расчет; развернутая смета; проект организации работ(где указывают, какие механизмы должны быть использованы, сколько рабочих и каких профессий; в какой период надо использовать); график завоза строительных материалов. Учебный материалСодержание проекта 7

8. Правила строительного чертежа, включают: изучение условных обозначений строительных материалов; обозначений при вычерчивание планов, разрезов и фасадов зданий; Чтение и выполнение строительных чертежей; чертежей, содержащих изделия строительных конструкций, санитарно-технические и энергетические устройства; оформление строительных чертежей. Учебный материал 8

9. Основными видами чертежа, являются: планы здания; разрезы; фасады. План здания – разрез здания горизонтальной плоскостью на уровне 300 мм от подоконной доски. Разрез– продольный и поперечный вертикалями и плоскостями. Фасад – вид здания с внешней стороны. Учебный материал 9

10. Учебный материал Основные виды чертежей 10

11. Общестроительные виды работ включают: работы по возведению самого здания, включая отделочные работы; специальные виды строительных работ включают устройство водоснабжения и канализации, отопления и вентиляции, газоснабжения, электроосвещения, телефонизации, работы по благоустройству. Учебный материал 11

12. Виды маркировок рабочих чертежей: Архитектурные чертежи АР Железобетонные конструкции КЖ Металлические конструкции МК Деревянные конструкции КД Строительные конструкции СК ( объединение марок КЖ, КМ и КД в одну часть) Водопровод и канализация ВК Отопление и вентиляция ОВ Электроосвещение ЭО Учебный материал 12

13. Учебный материал Координационной осью называется линия, проходящая вдоль наружных и капитальных внутренних стен. Эти оси наносят на чертеж тонкими штрих-пунктирными линиями и обозначают в кружках. 13

14. СН и П – строительные нормы и правила Нормы– это узаконенные и научно обоснованные меры, приходящиеся на определенную принятую единицу измерения. Условности, применяемые в строительных чертежах: ЕСКД – Единая система конструкторской документации СПДС – Система проектно документации для строительства Инструкция по составу и оформлению чертежей Учебный материалПравила выполнения строительных чертежей 14

15. Строительные чертежи выполняются: На стандартных листах чертежной бумаги по ГОСТ 2.301-68(СТСЭВ 1181-76) Более тонкими линиями по ГОСТ2.303-68(СТ СЭВ 1179-78), в связи с чем контурная линия принимается толщиной не более 0,8 мм Учебный материал 15

16. Учебный материал Обводка чертежа 16

17. Надписи выполняются чертежным шрифтом в соответствии с ГОСТ2.304-81(СТ СЭВ 851-78 – СТ СЭВ 855-78). Допускается применения прямого (без наклона) шрифта с сохранением указанных в стандарте начертаний и размеров букв и цифр. Учебный материал 17

18. Размеры: в миллиметрах – на планах и разрезах зданий; в метрах с тремя десятичными знаками – высотные отметки на разрезах; в метрах – на чертежах планах. Учебный материал 18

19. Учебный материал Размеры 19

20. Номинальные размеры – расстояние между координационными осями зданий. Конструктивные размеры – размеры элементов строительных изделий отличаются от номинальных на нормативные зазор, установленный нормами. Контурные размеры – фактический размер элементов построенного здания. Учебный материал 20

21. Учебный материалГрафические изображения строительных материалов Графические обозначения материалов регламентированы ГОСТ 2.306 – 68(СТ СЭВ 860-78) 21

22. Учебный материал Графическое изображение строительных материалов 22

23. Учебный материалУсловные графические изображения элементов зданий и сооружений (ГОСТ 21.107-78) Оконные и дверные проемы 23

24. Учебный материал Оконные и дверные проемы 24

25. Учебный материалУсловные изображения ГОСТ 2.754-72(СТ СЭВ 3217-81) - плита электрическая - холодильник ГОСТ 2.786 – 70(СТ СЭВ 2827-80, СТ СЭВ 2828-80) - плита газовая - плита комбинированная 25

26. Учебный материалГост 2.786-70(СТ СЭВ2827 – 80, СТ СЭВ 2828-80) - раковина (500×500 мм) - умывальник(600×450 мм) - умывальник угловой • ванна обыкновенная(1700×700 мм) - ванна сидячая(1500×700 мм) - унитаз(450×600 мм) 26

27. На какие стадии делится проектирование здания? Какие марки установлены для отдельных частей рабочих чертежей? Что представляю собой коордиционные оси? Как производится привязка элементов здания? Какой толщины линия контура применяется при обводке строительных чертежей? В каких масштабах выполняются строительные чертежи? Какие размеры различают на строительных чертежах? Как заканчивается размерная линия на пересечение с выносной? Вопросы для самопроверки 27

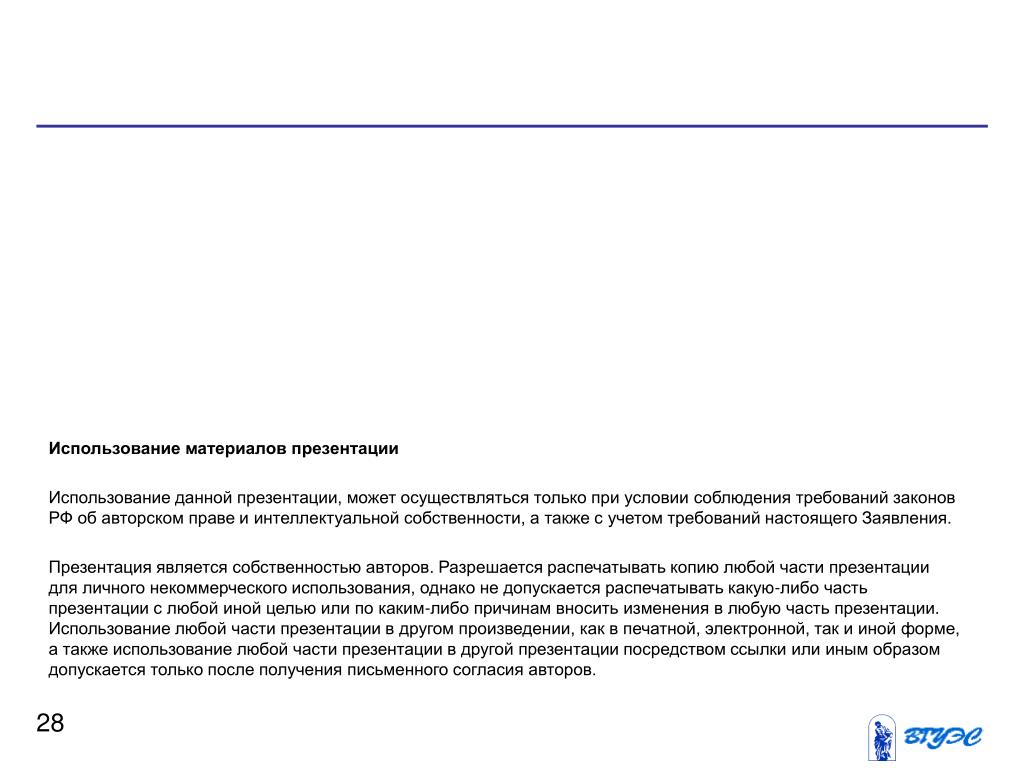

28. Использование материалов презентации Использование данной презентации, может осуществляться только при условии соблюдения требований законов РФ об авторском праве и интеллектуальной собственности, а также с учетом требований настоящего Заявления. Презентация является собственностью авторов. Разрешается распечатывать копию любой части презентации для личного некоммерческого использования, однако не допускается распечатывать какую-либо часть презентации с любой иной целью или по каким-либо причинам вносить изменения в любую часть презентации. Использование любой части презентации в другом произведении, как в печатной, электронной, так и иной форме, а также использование любой части презентации в другой презентации посредством ссылки или иным образом допускается только после получения письменного согласия авторов. 28
